En el fascinante mundo de la electricidad, comprender las propiedades físicas de los componentes es tan vital como conocer los principios eléctricos. Cuando hablamos de cables, dos conceptos de 'densidad' suelen surgir, generando a veces confusión: la densidad de corriente y la densidad de peso. Ambas son fundamentales, pero se refieren a aspectos completamente diferentes del cableado. Mientras que una nos habla de la eficiencia con la que la electricidad fluye, la otra es crucial para la ingeniería estructural y logística de cualquier proyecto eléctrico. En este artículo, desglosaremos estos conceptos, explorando en profundidad la importancia del peso del cable, los factores que lo determinan y cómo las tablas de peso se convierten en una herramienta indispensable para ingenieros y profesionales del sector.
La correcta comprensión y aplicación de esta información no solo garantiza la seguridad y el rendimiento óptimo de las instalaciones, sino que también impacta directamente en los costos de transporte, mano de obra y la infraestructura de soporte. Prepárese para sumergirse en los detalles que le permitirán tomar decisiones informadas y eficientes en sus futuros proyectos.

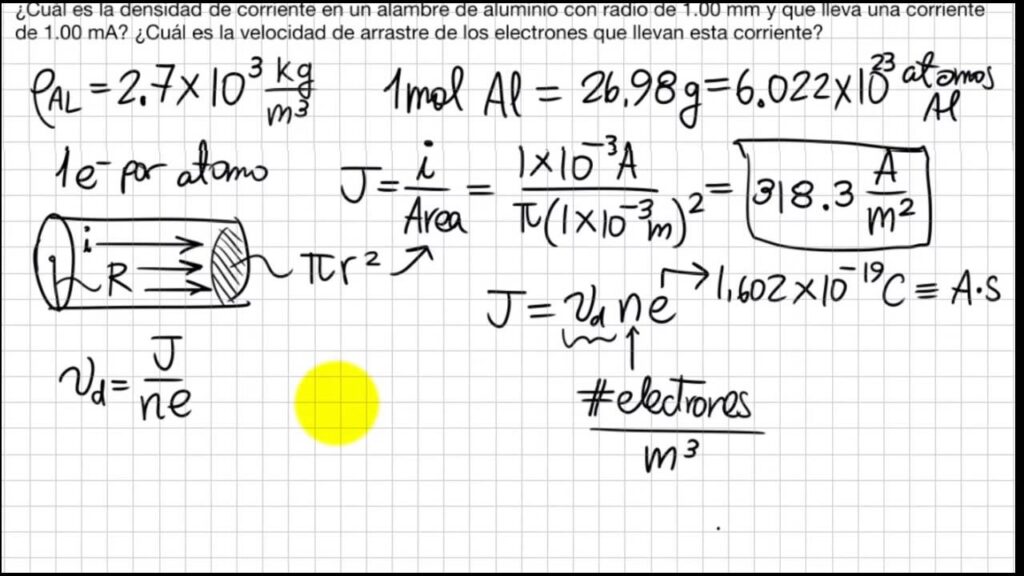

¿Qué es la Densidad de Corriente en un Cable?
La densidad de corriente, designada por el símbolo J, es un concepto fundamental en la ingeniería eléctrica que describe cómo se distribuye la corriente eléctrica a través de la sección transversal de un conductor. Se define como la corriente media por unidad de área de la sección transversal del conductor. Matemáticamente, se expresa como:
J = I / A
Donde:
- J es la densidad de corriente.
- I es la corriente eléctrica que fluye a través del conductor.
- A es el área de la sección transversal del conductor.
En el Sistema Internacional (S.I.), la densidad de corriente se mide en amperios por metro cuadrado (A/m²). Para aplicaciones prácticas, a menudo se utilizan unidades como A/mm². Una distribución uniforme de la corriente en el conductor es una suposición común, aunque en la realidad, fenómenos como el efecto piel pueden causar una distribución no uniforme, especialmente con corrientes alternas de alta frecuencia.
La densidad de corriente es un factor crítico en el diseño de cables, ya que una densidad excesiva puede provocar un sobrecalentamiento del conductor, dañando el aislamiento y, en casos extremos, causando incendios. Por lo tanto, los códigos eléctricos y las normas de diseño establecen límites máximos de densidad de corriente para diferentes tipos de conductores y condiciones de instalación.
¿Qué es la Densidad de Peso de un Cable (o Tabla de Peso de Cables Eléctricos)?
A diferencia de la densidad de corriente, la "densidad de peso" de un cable se refiere a su masa por unidad de longitud. Una tabla de peso de cables eléctricos es una herramienta esencial que proporciona el peso de los cables por unidad de longitud, generalmente calculado en kilogramos por kilómetro (kg/km) o kilogramos por metro (kg/m). Esta tabla permite a ingenieros, gerentes de proyectos y técnicos determinar rápidamente el peso de un cable según su sección transversal específica y longitud, siendo indispensable en el diseño, construcción y operación de sistemas eléctricos.
La relevancia de esta información va más allá de un simple dato técnico. Influye directamente en la logística, los costos de transporte, la capacidad de carga de las estructuras de soporte (como bandejas de cables, conductos y postes), los requisitos de mano de obra para la instalación y la selección del equipo de elevación adecuado. Una estimación precisa del peso es crucial para la seguridad y la eficiencia de cualquier proyecto.
Factores que Afectan el Peso de los Cables Eléctricos
El peso de un cable eléctrico no solo depende de su tamaño de sección transversal, sino que también está influenciado por múltiples factores:
1. Material del Conductor
El material utilizado para el conductor tiene el mayor impacto en el peso de los cables eléctricos. Los dos materiales más comunes son el cobre y el aluminio:
- Cobre (Cu): Con una densidad específica de aproximadamente 8.96 g/cm³, el cobre es el mejor conductor eléctrico y térmico de los dos, pero posee una masa considerable. Los cables de cobre suelen ser más pesados que los de aluminio de la misma sección transversal.
- Aluminio (Al): Con una densidad específica de aproximadamente 2.7 g/cm³ (solo alrededor de 1/3 en comparación con el cobre), el aluminio es una opción popular para líneas de transmisión de energía largas o aplicaciones que requieren reducción de peso. Las tablas de peso de cables de aluminio suelen mostrar pesos significativamente más ligeros en comparación con los cables de cobre del mismo tamaño.
2. Número de Hilos (o Conductores)
El número de hilos conductores dentro del cable es un factor importante que afecta directamente el peso total. Más hilos significan un aumento proporcional en el peso. Por ejemplo, para un cable tipo CVV con tensión nominal 0.6/1kV:
- CVV 1x10mm²: aproximadamente 151 kg/km
- CVV 2x10mm²: aproximadamente 378 kg/km
- CVV 3x10mm²: aproximadamente 443 kg/km
- CVV 4x10mm²: aproximadamente 613 kg/km
Se puede observar una clara correlación: a mayor número de hilos, mayor peso.
3. Sección Transversal del Conductor
La sección transversal del conductor es un factor básico que determina la masa del cable. A medida que aumenta la sección transversal, también lo hace la cantidad de material conductor utilizado, lo que resulta en un mayor peso. Por ejemplo, para un cable CVV de 2 hilos con tensión nominal 0.6/1kV:
- CVV 2×10 mm²: aproximadamente 378 kg/km
- CVV 2x16mm²: aproximadamente 514 kg/km
- CVV 2x25mm²: aproximadamente 728 kg/km
- CVV 2x35mm²: aproximadamente 953 kg/km
Este incremento de peso es directo y predecible, ya que un mayor volumen de material conductor implica más masa.
4. Materiales de Aislamiento y Cubierta
El tipo de material aislante también tiene un impacto significativo en el peso de los cables. A continuación, se muestran las densidades específicas de algunos plásticos comunes:
- PVC (Cloruro de polivinilo): Material común con una densidad específica de aproximadamente 1.4-1.5 g/cm³, utilizado típicamente para cables residenciales e industriales estándar.
- XLPE (Polietileno reticulado): Material con excelentes propiedades eléctricas y térmicas, más ligero que el PVC.
- HDPE (Polietileno de alta densidad): Tiene una densidad específica de aproximadamente 0.94-0.97 g/cm³, utilizado típicamente como cubierta exterior para cables subterráneos debido a su resistencia a la humedad y químicos.
5. Capas de Protección del Cable
Las capas de protección adicionales, como el blindaje de alambre de acero (SWA), el blindaje de doble cinta de acero (DSTA) o el blindaje de doble cinta de aluminio (DATA), aumentarán significativamente el peso del cable. Estos blindajes proporcionan protección mecánica adicional contra daños físicos, pero añaden una masa considerable al diseño general del cable.
Cómo Leer una Tabla de Peso de Cables Eléctricos
Para utilizar eficazmente una tabla de peso, es fundamental saber cómo interpretar y aplicar la información que contiene. Siga estos pasos secuenciales:
- Paso 1: Identifique el tipo de cable correcto. Busque la notación del cable (por ejemplo, CVV, CXV, AXV/DSTA, CVV/SWA) para encontrar la fila o sección correspondiente en la tabla.
- Paso 2: Identifique la sección transversal nominal del cable. Localice el valor de la sección transversal (por ejemplo, 10mm², 16mm², 25mm²) en la tabla.
- Paso 3: Identifique el número de hilos del cable. Normalmente, las tablas distinguen entre 1, 2, 3, 4 o 5 hilos.
- Paso 4: Busque la información de peso correspondiente. Una vez que haya identificado el tipo de cable, la sección transversal y el número de hilos, el valor de peso se encontrará en la columna o celda intersectante.
Por ejemplo, para buscar el peso de un cable CXV 3x10mm²:
- Paso 1: Encuentre la fila de información para la notación de cable CXV.
- Paso 2: Encuentre la columna de información de la sección transversal, baje hasta la fila con la sección transversal de 10mm².
- Paso 3: Encuentre la columna de información de peso para el tipo de cable de 3 hilos.
- Paso 4: Lea el valor de peso correspondiente.
Tablas de Peso de Cables Eléctricos Comunes (Ejemplos Ilustrativos)
A continuación, se presentan ejemplos de tablas de peso para tipos de cables eléctricos comunes. Es importante recordar que estos valores pueden variar ligeramente según el fabricante y las normas aplicables. Estas tablas son representativas y muestran cómo se organiza la información.
Tabla de Peso del Cable CVV
El cable CVV es un tipo común, disponible en configuraciones de hilos compactos circulares o trenzados concéntricos. Las tablas detallan el peso aproximado en kg/km para diferentes secciones y números de hilos.
| Área Nominal (mm²) | Estructura | Diám. Conductor (mm) | Peso Aprox. 1C (kg/km) | Peso Aprox. 2C (kg/km) | Peso Aprox. 3C (kg/km) | Peso Aprox. 4C (kg/km) |
|---|---|---|---|---|---|---|
| 10 | CC (Circular Compactada) | 3.67 | 151.0 | 378 | 443 | 613 |
| 25 | CC (Circular Compactada) | 5.73 | 305.3 | 728 | 901 | 1250 |
| 50 | CC (Circular Compactada) | 8.00 | 539.7 | 1360 | 1610 | 2355 |
| 10 | Concéntrico Trenzado | 4.05 | 161.3 | 514.5 | 627.0 | 772 |
| 25 | Concéntrico Trenzado | 6.42 | 338.1 | 1007.7 | 1268.0 | 1590 |
| 50 | Concéntrico Trenzado | 9.00 | 597.0 | 1736.0 | 2262.0 | 2873 |
Una segunda tabla para CVV, que puede incluir el grosor de la cubierta exterior, también muestra variaciones de peso:
| Área Nominal (mm²) | Estructura | Diám. Conductor (mm) | Espesor Aprox. Cubierta Exterior (mm) | Peso Aprox. 1C (kg/km) | Peso Aprox. 2C (kg/km) | Peso Aprox. 3C (kg/km) | Peso Aprox. 4C (kg/km) |
|---|---|---|---|---|---|---|---|
| 10 | CC (Circular Compactada) | 3.67 | 0.7 | 141 | 339 | 440 | 551 |
| 25 | CC (Circular Compactada) | 5.73 | 0.9 | 288 | 674 | 907 | 1159 |
| 50 | CC (Circular Compactada) | 8.00 | 1.0 | 513 | 1176 | 1615 | 2078 |
Tabla de Peso del Cable LV-ABC (Cable Aéreo Trenzado de Baja Tensión)
Los cables LV-ABC son utilizados en líneas de distribución aérea y su peso es clave para el cálculo de soportes y tendido.
| Área Nominal (mm²) | Estructura | Diám. Conductor (mm) | Diám. Total Aprox. (mm) | Peso Aprox. 2C (kg/km) | Peso Aprox. 3C (kg/km) | Peso Aprox. 4C (kg/km) |
|---|---|---|---|---|---|---|
| 16 | CC | 4.80 | 14.8 | 133 | 199 | 265 |
| 35 | CC | 7.00 | 19.2 | 245 | 367 | 490 |
| 70 | CC | 9.70 | 25.4 | 458 | 687 | 917 |
| 150 | CC | 14.50 | 35.8 | 956 | 1433 | 1911 |
Tabla de Peso para Cable de Acero Galvanizado (TK)
Estos cables se utilizan para soporte y tensión, no para conducción eléctrica, pero su peso es igualmente crítico para la ingeniería.
| Diámetro Nominal (in/mm) | Nº de Hilos | Diám. Hilo (mm) | Área Calculada (mm²) | Peso Aprox. (kg/km) | Carga Ruptura Mín. (kN) |
|---|---|---|---|---|---|
| 5/16" (7.92) | 7 | 2.64 | 38.32 | 300.79 | 35.6 |
| 7/16" (11.04) | 7 | 3.68 | 74.45 | 584.46 | 64.5 |
| 9/16" (14.34) | 7 | 4.78 | 986.09 | 109.0 | 125.62 |
Existen diferentes estándares (ASTM, BS, ΓOCT, JIS) con sus propias especificaciones y tablas de peso, que varían ligeramente pero siguen el mismo principio de proporcionar el peso en relación con las características físicas del cable.
Aplicaciones Prácticas de las Tablas de Peso de Cables Eléctricos
Las tablas de peso de cables eléctricos son herramientas de valor incalculable en la industria. Sus principales aplicaciones prácticas incluyen:
- Selección de Materiales y Dimensiones: Ayudan a los ingenieros a elegir los materiales y dimensiones apropiados, especialmente al calcular las cargas mecánicas para soportes, bandejas de cables y estructuras de instalación en sistemas eléctricos. Esto es crucial para evitar sobrecargas y fallas estructurales.
- Planificación de Costos Logísticos: Permiten equilibrar y planificar costos como el transporte del cable desde el fabricante hasta el sitio de instalación, los requisitos de mano de obra y el equipo de soporte necesario para la instalación (grúas, polipastos, etc.).
- Control de Costos de Materiales: Al conocer el peso del conductor (cobre o aluminio) en los cables, se puede controlar mejor el costo del material, que a menudo es una parte significativa del presupuesto total del proyecto.
- Determinación de la Capacidad de Carga Segura: Esencial al utilizar cables en aplicaciones donde deben soportar una fuerza, como cables de suspensión o tirantes.
- Cálculo de la Flecha (Sag) en Tendidos Aéreos: El peso por unidad de longitud es un parámetro directo en las fórmulas para calcular la flecha de los cables tendidos entre dos puntos de soporte, asegurando que la distancia al suelo y las holguras entre fases sean adecuadas.
Consideraciones Importantes al Usar Tablas de Peso de Cables
Para asegurar cálculos precisos y una optimización de costos, tenga en cuenta lo siguiente al utilizar las tablas de peso de cables:
- Identifique el tipo de cable correcto: Cada tipo de cable tiene una estructura diferente, lo que lleva a pesos distintos. La identificación correcta del tipo de cable ayuda a una referencia precisa, evitando errores en el cálculo y la selección de materiales.
- Preste atención a las unidades de longitud estándar: Las tablas de referencia suelen calcularse en base a kilómetros (kg/km) o metros (kg/m) de cable. Si utiliza una unidad de longitud diferente, realice la conversión adecuada.
- Considere la tolerancia de fabricación: El peso real puede variar ligeramente debido a las tolerancias de fabricación o cambios en los materiales aditivos. Tenga esto en cuenta para posibles contingencias en el diseño y la construcción; una desviación de ±5% es común.
- Impacto en el transporte y la construcción: El peso del cable afecta directamente los costos de transporte, así como la instalación. Realice planes detallados para equilibrar los costos.
- Utilice información de fuentes genuinas: Siempre consulte las tablas de peso de fabricantes o proveedores de renombre para garantizar información precisa y que cumpla con las normas técnicas actuales.
Preguntas Frecuentes (FAQs)
1. ¿Son las tablas de peso de cables eléctricos absolutamente precisas?
No, las tablas de peso de cables eléctricos no son absolutamente precisas. Los valores en las tablas son datos estándar o promedio y pueden tener desviaciones en comparación con los pesos reales. La tolerancia aceptable suele ser de ±5% en comparación con los valores de la tabla de referencia. Esta desviación surge del proceso de fabricación, la precisión del equipo de medición y otros factores como el grosor de la capa de aislamiento.
2. ¿El peso del cable afecta los costos de instalación?
Sí, el peso del cable afecta significativamente los costos de instalación a través de muchos aspectos, como:
- Costos de transporte: Cuanto más pesado el cable, mayores serán los costos de flete.
- Costos de equipos de elevación: Se pueden requerir equipos más robustos y costosos para manipular cables pesados.
- Costos de mano de obra y tiempo de instalación: El manejo de cables pesados puede requerir más personal y tiempo, o métodos de instalación más complejos.
- Costos de infraestructura de soporte del cable: Las bandejas, conductos y estructuras de soporte deben ser capaces de soportar el peso del cable, lo que puede implicar materiales más resistentes y, por ende, más caros.
- Costos de manejo de bobinas de cable: Las bobinas grandes y pesadas requieren maquinaria especializada para su movimiento y posicionamiento.
3. ¿Cómo afecta el peso del cable al cálculo de la flecha (sag)?
La flecha (sag) es la distancia vertical que un conductor se desvía entre dos puntos de suspensión (por ejemplo, entre dos postes de energía). Cuando un conductor se suspende entre dos puntos, se hunde hacia abajo bajo el efecto de la gravedad (el peso del propio conductor).
Una fórmula simplificada para el cálculo de la flecha (aplicable para tramos cortos y tensión constante) es:
d ≈ (w * L²) / (8 * T)
Donde:
- d: Flecha
- w: Peso del conductor por unidad de longitud (este es el valor que se busca en la tabla de peso)
- L: Longitud del tramo (distancia entre dos puntos de suspensión)
- T: Fuerza de tensión
De esta fórmula, se puede ver claramente que la flecha (d) es directamente proporcional al peso del conductor por unidad de longitud (w); los cables más pesados tendrán una mayor flecha cuando se suspenden en el mismo tramo y se les aplica la misma fuerza de tensión. Esto es vital para garantizar distancias de seguridad y evitar contactos no deseados.
Conclusión
Las tablas de peso de cables eléctricos se han convertido en herramientas esenciales para ingenieros, contratistas y gerentes de proyectos en la industria eléctrica. Comprender la diferencia entre la densidad de corriente, que define la capacidad de un cable para conducir electricidad sin sobrecalentamiento, y la densidad de peso, que impacta directamente en la logística y la infraestructura, es fundamental para el éxito de cualquier instalación.
A través de este artículo, esperamos que los profesionales, especialmente los recién llegados a la industria, puedan comprender la forma correcta de leer y consultar las tablas de peso de cables eléctricos, aplicándolas de manera efectiva a proyectos reales. Finalmente, es importante recordar que estas tablas solo proporcionan valores de referencia. En aplicaciones que requieren alta precisión, la medición real o la consulta de datos de fabricantes específicos sigue siendo el método más fiable para determinar el peso exacto del cable eléctrico, garantizando así la máxima eficiencia, seguridad y rentabilidad en cada proyecto.
