En el vasto universo de las formas tridimensionales, algunas estructuras destacan por su complejidad y belleza inherente. Entre ellas, los hiperboloides ocupan un lugar especial. Son superficies cuádricas que, a primera vista, pueden parecer abstractas, pero que en realidad esconden propiedades geométricas fascinantes y aplicaciones prácticas sorprendentes. Este artículo se adentrará en las particularidades de dos tipos principales de hiperboloides: el hiperboloide de una hoja y el hiperboloide de dos láminas, desentrañando sus definiciones, sus métodos de generación y sus ecuaciones.
Prepárate para explorar cómo estas superficies, a pesar de su nombre similar, presentan características distintivas que las hacen únicas, desde la capacidad de ser generadas por líneas rectas hasta la presencia de vacíos en su estructura. Comprenderemos por qué uno se presenta como una entidad continua y el otro como dos componentes separados, y cómo sus ecuaciones reflejan estas diferencias fundamentales. Este viaje no solo te proporcionará una comprensión sólida de estas formas, sino que también revelará la elegancia de la matemática aplicada a la geometría espacial.
El Hiperboloide de Una Hoja: La Belleza de las Superficies Regladas
El hiperboloide de una hoja es, sin duda, una de las superficies más intrigantes en la geometría tridimensional. Su característica más destacada es que se trata de una superficie reglada. Pero, ¿qué significa exactamente que una superficie sea 'reglada'? Significa que puede ser generada completamente por el movimiento de una línea recta. Esto le confiere propiedades estructurales muy valiosas y una apariencia visual distintiva, a menudo asociada con la estabilidad y la eficiencia en el diseño arquitectónico e ingenieril, como en las famosas torres de enfriamiento.
Lo que hace al hiperboloide de una hoja aún más singular es su capacidad de ser una superficie reglada triaxial. Esto implica que no solo puede ser generada por rectas, sino que, además, posee tres directrices rectas que se cruzan en el espacio. A diferencia de otras superficies regladas, como el paraboloide hiperbólico (que es un caso particular de este hiperboloide), el hiperboloide de una hoja se distingue por esta triple directriz, lo que le permite una versatilidad única en su formación.
Generación del Hiperboloide de Una Hoja a Partir de Tres Directrices Rectas
La capacidad de generar un hiperboloide de una hoja a partir de tres directrices rectas que se cruzan en el espacio es una de sus propiedades más fascinantes y demostrativas de su naturaleza reglada. Este proceso revela cómo una superficie curva y aparentemente compleja puede construirse a partir de elementos tan simples como líneas rectas. Para entender cómo funciona, imaginemos tres líneas rectas, A, B y C, que no son coplanares y se cruzan en el espacio.
El hiperboloide se forma al apoyar una serie de generatrices rectas sobre estas tres directrices. Un punto clave es que existen dos familias de rectas que pueden generar el hiperboloide, y estas familias son intercambiables entre sí. Esto significa que si consideramos una recta de la primera familia, esta se apoya en las tres directrices, y lo mismo ocurre con una recta de la segunda familia. Por cada punto de la superficie del hiperboloide, pasan exactamente dos de estas rectas, una de cada familia. Esta propiedad es lo que le da su particular resistencia y su aspecto de 'rejilla' o 'malla' si se construyera con barras rectas.
El método para obtener estas generatrices es sorprendentemente sencillo. Tomemos puntos específicos de una de las directrices, por ejemplo, los puntos B1, B2 y B3 de la directriz B. Para cada uno de estos puntos, formamos un plano que contenga ese punto y otra de las directrices, por ejemplo, la directriz A. Es decir, creamos el plano que pasa por B1 y contiene a la línea A, luego el plano que pasa por B2 y contiene a la línea A, y así sucesivamente.
Una vez que tenemos estos planos, el siguiente paso es encontrar las intersecciones de cada uno de estos planos con la tercera directriz, la directriz C. Estas intersecciones nos darán una serie de puntos, que llamaremos C1, C2, C3, y así sucesivamente, correspondientes a B1, B2, B3. Finalmente, al unir cada punto B con su correspondiente punto C (es decir, B1 con C1, B2 con C2, B3 con C3, etc.), obtenemos las generatrices del hiperboloide. Estas líneas rectas son las que, en su conjunto, forman la superficie del hiperboloide de una hoja. La belleza de este proceso radica en cómo la interacción de tres líneas rectas y el concepto de plano pueden dar origen a una superficie tridimensional tan compleja y estéticamente atractiva.

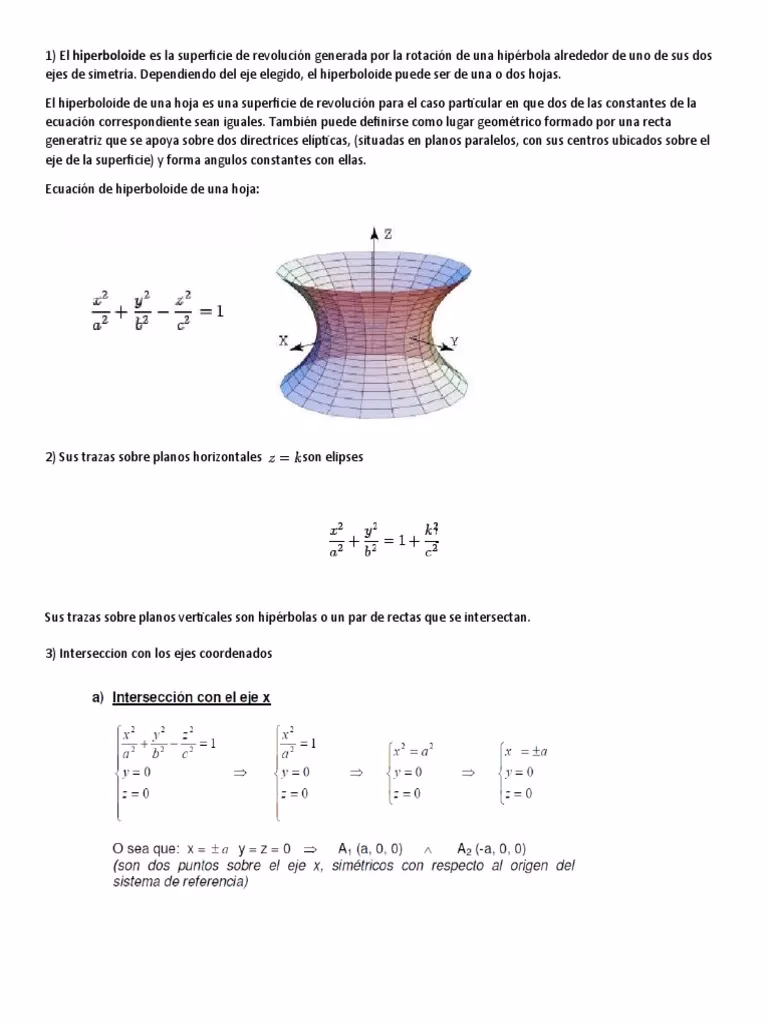

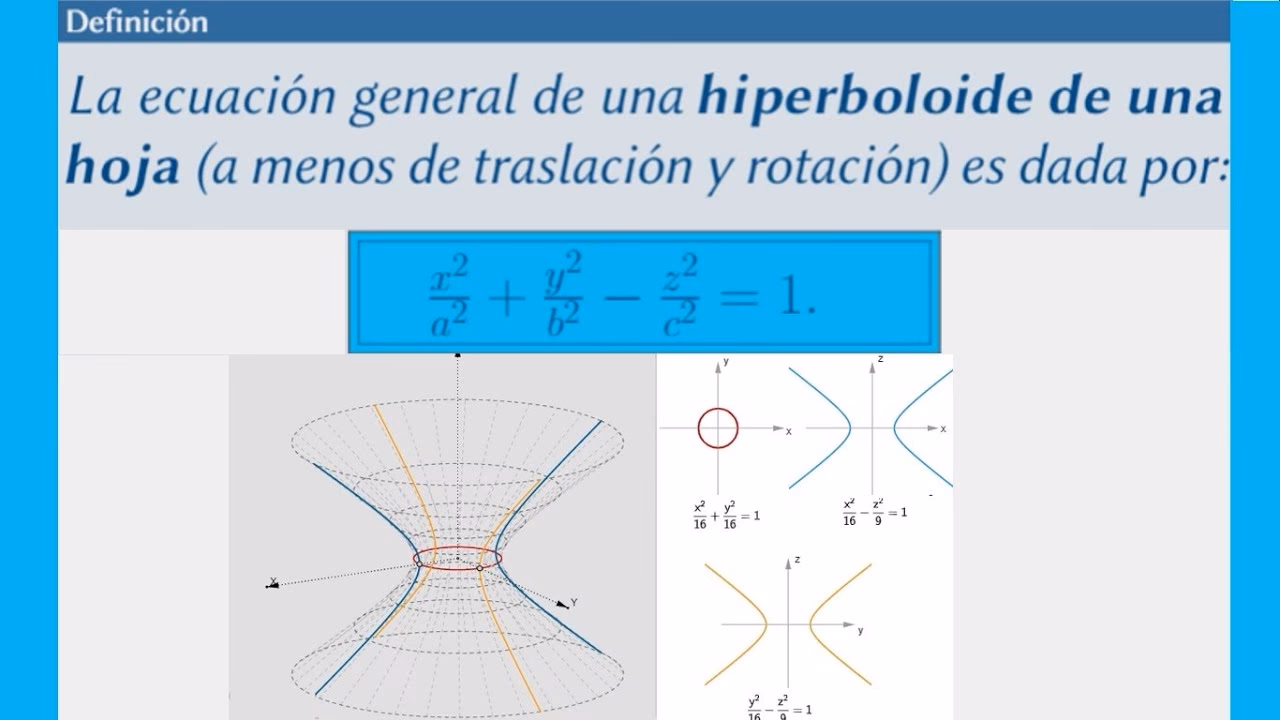

Ecuación Canónica del Hiperboloide de Una Hoja
Aunque no se proporcionó directamente en la información inicial, la ecuación canónica del hiperboloide de una hoja es fundamental para su estudio matemático. Generalmente, se expresa de la siguiente manera:
∑x2/A2 + y2/B2 - z2/C2 = 1
Esta forma muestra claramente que dos de los términos son positivos y uno es negativo, lo que distingue a este hiperboloide de otras superficies cuádricas. Los valores A, B y C determinan las dimensiones y la forma de la superficie a lo largo de los ejes x, y y z, respectivamente. La presencia de un solo término negativo en la ecuación es el indicativo de que se trata de un hiperboloide de una sola pieza, es decir, de una hoja continua. Si A=B, el hiperboloide es de revolución, lo que significa que puede ser generado al rotar una hipérbola alrededor de su eje conjugado.
El Hiperboloide de Dos Láminas: La Dualidad de las Formas
En contraste con la continuidad del hiperboloide de una hoja, el hiperboloide de dos láminas (o dos hojas) se presenta como una superficie que consta de dos componentes separados, o "láminas", que se extienden infinitamente en direcciones opuestas. Visualmente, se asemeja a dos paraboloides elípticos enfrentados, lo que le confiere una apariencia distintiva y un comportamiento diferente en sus secciones.
Ecuación del Hiperboloide de Dos Láminas
La ecuación canónica del hiperboloide de dos láminas es la siguiente:
-x2/A2 - y2/B2 + z2/C2 = 1
O, de manera equivalente, si se reordenan los términos para tener el término positivo al principio:
z2/C2 - x2/A2 - y2/B2 = 1
Esta ecuación es crucial para entender la naturaleza de esta superficie. A diferencia del hiperboloide de una hoja, aquí tenemos dos términos negativos y un término positivo. El signo negativo delante de dos de los términos al cuadrado es lo que provoca la separación de la superficie en dos partes distintas.
Secciones Transversales y el Vacío Central
La particularidad más notable del hiperboloide de dos láminas es la existencia de un "vacío" o una región donde no hay superficie entre las dos láminas. Este problema se hace evidente al analizar sus secciones transversales, especialmente las horizontales. Consideremos la ecuación -x2/A2 - y2/B2 + z2/C2 = 1.
Si intentamos tomar una sección horizontal, por ejemplo, haciendo z = 0, la ecuación se convierte en -x2/A2 - y2/B2 = 1. Multiplicando todo por -1, obtenemos x2/A2 + y2/B2 = -1. Esta ecuación no tiene soluciones reales para x e y, ya que la suma de dos términos al cuadrado (que siempre son no negativos) no puede ser igual a un número negativo. Esto significa que no hay puntos en el plano z = 0 que pertenezcan a la superficie, lo que confirma la existencia de un vacío central.
Este vacío persiste para cualquier valor de z tal que z2/C2 < 1, es decir, cuando z se encuentra entre -C y C. Solo cuando z2/C2 ≥ 1 (o |z| ≥ C), la ecuación puede tener soluciones reales para x e y. En esos casos, las secciones horizontales son elipses (o círculos si A=B), que se hacen más grandes a medida que |z| aumenta, formando las dos láminas que se extienden hacia el infinito.
Por otro lado, las secciones verticales (cortes en planos x = constante o y = constante) siempre existen y son hipérbolas. Esto es lo que le da el nombre de "hiperboloide", ya que las hipérbolas son las secciones cónicas predominantes en su estructura.
Impacto de los Coeficientes A, B y C
Los valores de A, B y C en la ecuación -x2/A2 - y2/B2 + z2/C2 = 1 tienen un efecto significativo en la forma del hiperboloide de dos láminas. Contrario a lo que se podría intuir, valores más grandes de A y B (los denominadores de los términos negativos) no hacen la superficie más "empinada" o pronunciada. En realidad, hacen que el hiperboloide sea más plano o más "ancho" en su base elíptica para un dado valor de z. Esto se debe a que, para que la ecuación se cumpla, x e y pueden tomar valores más grandes, lo que expande las elipses de las secciones horizontales.
Por el contrario, un valor más grande de C (el denominador del término positivo) tendrá un efecto dramático en la superficie, haciendo que las láminas se abran más rápidamente a medida que nos alejamos del origen. Un C más pequeño significaría que las láminas se mantienen más 'cerradas' o 'cercanas' al eje Z.
Comparativa entre el Hiperboloide de Una Hoja y el de Dos Láminas
Aunque ambos son hiperboloides y pertenecen a la familia de las superficies cuádricas, sus diferencias son fundamentales y se resumen en la siguiente tabla:
| Característica | Hiperboloide de Una Hoja | Hiperboloide de Dos Láminas |
|---|---|---|
| Número de Piezas | Una sola pieza continua | Dos piezas separadas (láminas) |
| Superficie Regladas | Sí (generada por rectas) | No (no puede ser generada por rectas) |
| Ecuación Canónica (ejemplo) | x2/A2 + y2/B2 - z2/C2 = 1 | -x2/A2 - y2/B2 + z2/C2 = 1 |
| Signos en Ecuación | Dos positivos, un negativo | Un positivo, dos negativos |
| Secciones Horizontales (z=cte) | Siempre elipses (o círculos) | Elipses (o círculos) solo si |z| ≥ C; vacío en -C < z < C |
| Secciones Verticales (x=cte o y=cte) | Hipérbolas | Hipérbolas |
| Paso por el Origen | Sí, si los términos A,B,C son finitos | No, hay un vacío alrededor del origen |
La clave para distinguirlos es observar los signos en sus ecuaciones canónicas. Si hay un solo término negativo, es de una hoja; si hay dos términos negativos, es de dos láminas. Esta diferencia en los signos es lo que determina la conectividad de la superficie.
Preguntas Frecuentes sobre los Hiperboloides
¿Qué es una superficie cuádrica?
Una superficie cuádrica es una superficie tridimensional definida por una ecuación algebraica de segundo grado en tres variables (x, y, z). Los hiperboloides son solo un tipo de superficies cuádricas, junto con elipsoides, paraboloides, conos y cilindros. Todas estas superficies comparten la característica de que sus secciones planas son siempre secciones cónicas (círculos, elipses, parábolas o hipérbolas).
¿Son todos los hiperboloides superficies regladas?
No, solo el hiperboloide de una hoja es una superficie reglada. El hiperboloide de dos láminas no lo es, ya que no puede ser generado por líneas rectas. Esta es una distinción fundamental y una de las propiedades más notables del hiperboloide de una hoja, lo que lo hace muy útil en ciertas aplicaciones de ingeniería y arquitectura.
¿Por qué el hiperboloide de dos láminas tiene un 'vacío' central?
El vacío central en el hiperboloide de dos láminas se debe a la estructura de su ecuación canónica, donde dos de los términos al cuadrado son negativos. Esto significa que para ciertos rangos de valores de la variable (en el caso de la ecuación dada, la variable z), la suma de los términos cuadrados (que deben ser positivos) no puede igualar el lado positivo de la ecuación, lo que impide la existencia de la superficie en esa región. Es decir, no hay puntos (x, y, z) que satisfagan la ecuación en esa zona.
¿Dónde se pueden encontrar los hiperboloides en la vida real?
El hiperboloide de una hoja, debido a su naturaleza reglada y su resistencia estructural, es comúnmente utilizado en ingeniería y arquitectura. Ejemplos prominentes incluyen las torres de enfriamiento de centrales eléctricas, que aprovechan su forma para maximizar la resistencia al viento y la eficiencia térmica. También se pueden ver en algunos diseños de techos y estructuras decorativas. El hiperboloide de dos láminas es menos común en aplicaciones directas de construcción debido a su discontinuidad, pero sus propiedades son esenciales en campos como la óptica (diseño de lentes y espejos especiales) y la astronomía.
¿Cómo puedo distinguir visualmente un hiperboloide de una hoja de uno de dos láminas?
La distinción visual es bastante clara. El hiperboloide de una hoja es una sola superficie continua que se 'estrecha' en el centro y se abre hacia los extremos, pareciendo una cintura. Siempre puedes trazar una línea recta a lo largo de su superficie. El hiperboloide de dos láminas, en cambio, se compone de dos 'copas' separadas que se abren en direcciones opuestas, con un espacio vacío entre ellas. No hay conexión física entre las dos partes, y no puedes trazar una línea recta que conecte puntos de ambas láminas o que recorra la superficie de forma continua de un extremo al otro como en el de una hoja.
Conclusión
Los hiperboloides, ya sean de una hoja o de dos láminas, son ejemplos extraordinarios de la riqueza y diversidad de las superficies cuádricas. Su estudio no solo nos proporciona una comprensión más profunda de la geometría del espacio tridimensional, sino que también revela cómo conceptos matemáticos aparentemente abstractos tienen implicaciones directas en el diseño y la ingeniería del mundo real. Desde la capacidad de ser generados por simples líneas rectas hasta la complejidad de sus ecuaciones que definen su forma y continuidad, los hiperboloides continúan siendo un campo fascinante para la exploración y la aplicación. Comprender sus diferencias y propiedades no solo enriquece nuestro conocimiento geométrico, sino que también nos invita a apreciar la elegancia inherente a las formas matemáticas que nos rodean.
