Cómo Medir la Inductancia en un Circuito: Guía Esencial

La inductancia es una propiedad fundamental de los componentes electrónicos y los circuitos que a menudo se subestima, pero que juega un papel crucial en una vasta gama de aplicaciones, desde fuentes de alimentación conmutadas y filtros hasta transformadores y sistemas de comunicación de alta frecuencia. Comprender cómo medirla con precisión no solo es vital para el diseño y la depuración de circuitos, sino también para asegurar el rendimiento y la fiabilidad de cualquier dispositivo electrónico. Este artículo explorará en detalle las técnicas y herramientas necesarias para realizar mediciones de inductancia de manera efectiva, centrándonos en el método de tensión-corriente que aprovecha la integración de la señal.

La medición precisa de la inductancia puede ser más compleja que la de la resistencia o la capacitancia, debido a la naturaleza dinámica de los campos magnéticos y a la dependencia de la inductancia con la frecuencia y la corriente de polarización. Sin embargo, con las herramientas adecuadas y una comprensión clara de los principios subyacentes, cualquier ingeniero o entusiasta puede dominar esta importante habilidad.

¿Qué es la Inductancia y por qué es Importante Medirla?

La inductancia es la propiedad de un componente (generalmente una bobina o inductor) de oponerse a los cambios en la corriente que fluye a través de él. Esta oposición se manifiesta mediante la generación de una fuerza electromotriz (FEM) que es proporcional a la tasa de cambio de la corriente. Su unidad de medida en el Sistema Internacional es el Henry (H).

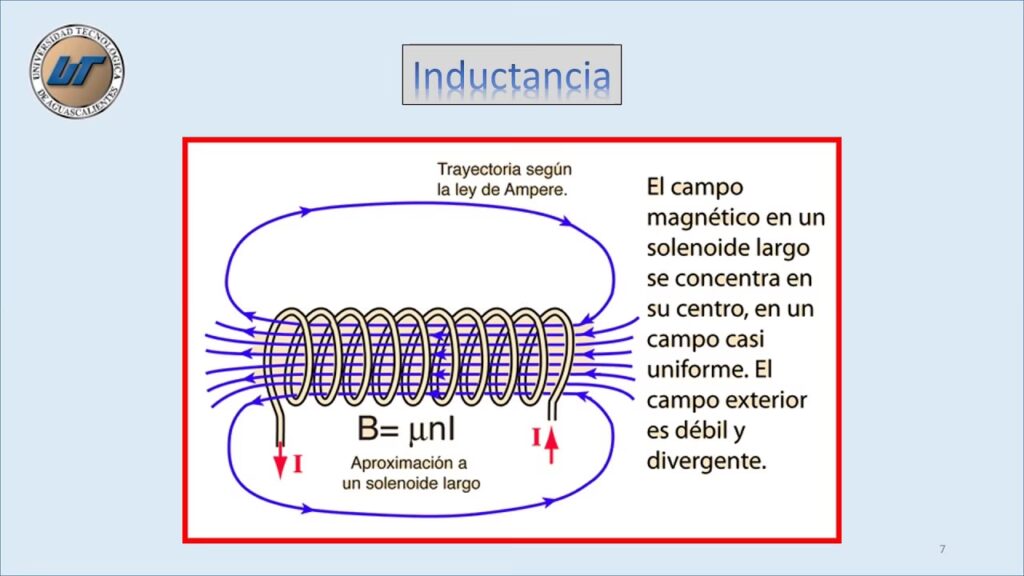

En términos sencillos, un inductor almacena energía en un campo magnético cuando la corriente aumenta y la libera cuando la corriente disminuye. Esta capacidad de almacenar y liberar energía lo hace indispensable en aplicaciones como:

• Filtros: Junto con condensadores, los inductores forman filtros que eliminan o atenúan ciertas frecuencias en una señal.
• Fuentes de alimentación conmutadas (SMPS): Los inductores son clave para la conversión de voltaje, almacenando energía durante el ciclo de encendido y liberándola durante el ciclo de apagado.
• Circuitos resonantes: En combinación con capacitores, crean circuitos que resuenan a una frecuencia específica, fundamental en aplicaciones de radiofrecuencia (RF).
• Transformadores: Dos o más bobinas acopladas magnéticamente forman un transformador, esencial para cambiar niveles de voltaje.

Medir la inductancia es crucial por varias razones. Primero, los inductores comerciales tienen tolerancias, y su valor real puede desviarse del valor nominal. Segundo, la inductancia de una bobina puede cambiar significativamente con la frecuencia, la temperatura o la corriente de polarización de CC. Tercero, en el diseño de prototipos o en la depuración, es fundamental verificar que los componentes se comportan como se espera y que no hay efectos parásitos no deseados.

El Principio Fundamental de la Medición de Inductancia (Método V-I)

La relación fundamental que define la inductancia es V = L * (dI/dt), donde V es la tensión a través del inductor, L es la inductancia, e dI/dt es la tasa de cambio de la corriente a través de él. A partir de esta ecuación, podemos inferir que la inductancia (L) puede determinarse si conocemos la tensión (V) y la tasa de cambio de la corriente (dI/dt).

La información proporcionada indica un método de medición que se basa en la integración de la tensión a lo largo del tiempo y su división por la variación de la corriente. Matemáticamente, esto se deriva de la ecuación fundamental: si integramos ambos lados de V = L * (dI/dt) con respecto al tiempo, obtenemos:

∫V dt = ∫L * (dI/dt) dt

Asumiendo que L es constante durante el intervalo de medición, podemos sacar L de la integral:

∫V dt = L * ∫dI

Esto nos lleva a:

∫V dt = L * ΔI

Donde ΔI es el cambio total en la corriente durante el intervalo de tiempo sobre el cual se integró la tensión. Por lo tanto, la inductancia se puede calcular como:

L = (∫V dt) / ΔI

Este es el principio central del método de medición descrito. Para llevarlo a la práctica, se necesita aplicar una señal de prueba al inductor y medir simultáneamente la tensión a través de él y la corriente que lo atraviesa.

Herramientas Esenciales para la Medición de Inductancia

Para implementar el método de tensión-corriente, se requieren varias herramientas clave:

1. Sondas de Tensión Diferencial

Una sonda de tensión diferencial es indispensable para medir la tensión directamente a través del inductor. A diferencia de las sondas de osciloscopio estándar (que generalmente miden la tensión con respecto a una referencia de tierra), una sonda diferencial mide la diferencia de potencial entre dos puntos, ninguno de los cuales tiene que estar conectado a tierra. Esto es crucial cuando el inductor no está conectado directamente a la tierra del circuito o cuando se trabaja con señales de alta frecuencia donde las referencias de tierra pueden introducir errores.

2. Sonda de Corriente

Para medir la corriente que fluye a través del inductor, se utiliza una sonda de corriente. Estas sondas pueden ser de diferentes tipos:

• Sondas de corriente de efecto Hall: Miden tanto corrientes continuas (CC) como alternas (CA) al detectar el campo magnético generado por la corriente sin contacto directo con el circuito. Son ideales para medir corrientes de alta amplitud y bajas frecuencias.
• Sondas de corriente con transformador de corriente: Adecuadas para medir corrientes alternas. Se basan en el principio de un transformador, donde la corriente en el conductor primario (el cable del circuito) induce una corriente en el devanado secundario de la sonda.

La elección de la sonda de corriente dependerá del rango de corriente y frecuencia que se espera medir.

3. Osciloscopio Digital (DSO)

Un osciloscopio digital es el cerebro de esta operación. Permite visualizar las formas de onda de la tensión y la corriente en tiempo real. Los osciloscopios modernos, especialmente los de gama media a alta, incluyen funciones de cálculo avanzadas que pueden realizar la integración de la tensión (`∫V dt`) y la medición de la variación de corriente (`ΔI`) automáticamente. Algunos incluso tienen funciones dedicadas para el análisis de componentes, incluyendo la medición de inductancia.

4. Generador de Señales

Necesitarás un generador de señales para inyectar una señal de prueba conocida en el circuito. Para el método V-I, una onda cuadrada o una onda sinusoidal son típicamente usadas:

• Onda cuadrada (o pulso de CC): Cuando se aplica un pulso de tensión a un inductor, la corriente a través de él aumenta linealmente (si la resistencia en serie es despreciable). Esto crea una `dI/dt` constante, lo que simplifica la medición. El osciloscopio puede medir la pendiente de la corriente y la tensión constante a través del inductor durante el pulso.
• Onda sinusoidal: Para mediciones en CA, se aplica una señal sinusoidal. La reactancia inductiva (XL = 2πfL) es la oposición a la corriente en un circuito de CA, y está relacionada con la inductancia y la frecuencia. En un inductor ideal, la tensión adelanta a la corriente en 90 grados. Midiendo la amplitud de V e I, y la fase, se puede calcular L.

Procedimiento de Medición con el Método V-I

El proceso general para medir la inductancia utilizando el método de tensión-corriente y un osciloscopio es el siguiente:

1. Conexión del circuito: Conecte el inductor al generador de señales. Es común usar una resistencia en serie con el inductor para limitar la corriente o para crear un divisor de tensión que facilite la medición.
2. Conexión de las sondas:
• Conecte la sonda de tensión diferencial a través de los terminales del inductor. Asegúrese de que las puntas de la sonda estén lo más cerca posible de los terminales del componente para minimizar los efectos de la inductancia parasitaria de los cables.
• Conecte la sonda de corriente para medir la corriente que fluye a través del inductor. Esto generalmente implica pasar uno de los cables del inductor a través del núcleo de la sonda de corriente (para sondas de pinza) o insertando la sonda en serie con el inductor (para sondas en línea).
3. Ajuste del generador de señales: Aplique una señal de prueba adecuada (por ejemplo, una onda cuadrada o sinusoidal) con una frecuencia y amplitud que generen una respuesta medible sin saturar el inductor ni exceder sus límites de corriente.
4. Visualización en el osciloscopio: Observe las formas de onda de la tensión (Canal 1) y la corriente (Canal 2) en el osciloscopio.
5. Realización de mediciones:
• Para el método de integración (con onda cuadrada):
• En el osciloscopio, seleccione la función de medición de integración para el canal de tensión (∫V dt).
• Mida la variación de la corriente (ΔI) durante el mismo intervalo de tiempo en el canal de corriente. Esto puede hacerse usando los cursores para determinar la diferencia entre el valor inicial y final de la corriente en el pulso.
• Calcule la inductancia dividiendo el valor de la integral de tensión por la variación de corriente: L = (∫V dt) / ΔI.
• Para el método de CA (con onda sinusoidal):
• Mida la amplitud de la tensión (Vp) y la amplitud de la corriente (Ip).
• Mida el desfase (θ) entre la tensión y la corriente. Para un inductor ideal, θ debe ser 90 grados.
• Calcule la reactancia inductiva: XL = Vp / Ip.
• Calcule la inductancia: L = XL / (2πf), donde f es la frecuencia de la señal de prueba.

Otros Métodos Comunes para Medir Inductancia

Aunque el método V-I con osciloscopio es potente y ofrece una visión detallada del comportamiento del inductor, existen otras herramientas y técnicas:

1. Medidor LCR

Un medidor LCR (Inductancia, Capacitancia, Resistencia) es un instrumento dedicado diseñado específicamente para medir estos tres parámetros. Son muy fáciles de usar: simplemente conecte el inductor a los terminales del medidor y este mostrará el valor de la inductancia directamente. Los medidores LCR son generalmente precisos y pueden medir a varias frecuencias de prueba, lo que es útil para caracterizar el inductor en diferentes condiciones. Sin embargo, no proporcionan las formas de onda visuales que un osciloscopio ofrece.

2. Métodos de Resonancia

Este método implica construir un circuito resonante LC (Inductor-Condensador) y encontrar su frecuencia de resonancia. La frecuencia de resonancia (f) de un circuito LC se rige por la fórmula: f = 1 / (2π√(LC)). Si se conoce el valor del condensador (C) y se mide la frecuencia de resonancia (f), se puede calcular la inductancia (L = 1 / (4π²f²C)). Este método es particularmente útil para medir inductores de alta frecuencia o para caracterizar bobinas en aplicaciones de RF.

3. Puentes de Medición (Maxwell, Hay)

Históricamente, los puentes de medición como el Puente de Maxwell o el Puente de Hay se utilizaban para medir inductancia con alta precisión. Estos puentes funcionan equilibrando una impedancia desconocida (el inductor) con componentes de referencia conocidos. Aunque son muy precisos, son menos comunes en entornos de laboratorio modernos debido a la disponibilidad de medidores LCR digitales más convenientes.

Consideraciones Importantes al Medir Inductancia

Para obtener mediciones precisas y significativas, es crucial tener en cuenta varios factores:

• Frecuencia de la Señal: La inductancia de un componente no es constante. Puede variar significativamente con la frecuencia de la señal de prueba. Esto se debe a efectos como la capacitancia parasitaria distribuida y la resistencia en serie efectiva (ESR), que se vuelven más prominentes a altas frecuencias. Siempre especifique la frecuencia a la que se realizó la medición.
• Corriente de Polarización (DC Bias): Muchos inductores, especialmente los que tienen núcleos ferromagnéticos, pueden saturarse si la corriente de CC que los atraviesa es demasiado alta. Cuando un inductor se satura, su inductancia disminuye drásticamente. Asegúrese de que la corriente de prueba no sature el inductor si su aplicación tiene una corriente de polarización de CC significativa.
• Temperatura: La temperatura puede afectar las propiedades del material del núcleo y, por lo tanto, la inductancia. Las mediciones deben realizarse a una temperatura controlada si la precisión es crítica.
• Acoplamiento Magnético: Si hay otros inductores o componentes magnéticos cerca, pueden acoplarse magnéticamente con el inductor bajo prueba, alterando su inductancia efectiva. Mantenga el área de prueba libre de otros elementos magnéticos.
• Efectos Parasitarios: Todos los componentes tienen características parasitarias. Un inductor real tiene una resistencia en serie (ESR) y una capacitancia paralela (EPC). A altas frecuencias, la capacitancia parasitaria puede hacer que el inductor se comporte como un condensador, lo que se conoce como auto-resonancia. Es importante entender estos efectos para interpretar correctamente las mediciones.
• Calibración de Equipos: Asegúrese de que sus sondas y osciloscopio estén correctamente calibrados para obtener mediciones precisas.

Errores Comunes y Cómo Evitarlos

Al medir inductancia, es fácil cometer errores que pueden llevar a resultados incorrectos. Aquí algunos de los más comunes y cómo evitarlos:

• Ruido en la señal: El ruido puede distorsionar las formas de onda y afectar la precisión de la integración y la medición de corriente. Use cables blindados, minimice la longitud de los cables de las sondas y trabaje en un entorno con bajo ruido electromagnético.
• Conexiones deficientes: Las conexiones sueltas o de alta resistencia pueden introducir errores en las mediciones de tensión y corriente. Asegúrese de que todas las conexiones sean firmes y limpias.
• Sondas no compensadas o no calibradas: Las sondas de osciloscopio deben compensarse correctamente para la entrada del osciloscopio. Una compensación incorrecta puede introducir distorsiones en la señal.
• Carga excesiva de la sonda: Asegúrese de que la impedancia de entrada de la sonda sea lo suficientemente alta como para no cargar significativamente el circuito bajo prueba, lo que podría alterar su comportamiento.
• Efectos de la tierra: Las conexiones a tierra inadecuadas pueden crear bucles de tierra que introducen ruido. Utilice una única referencia de tierra para todas las mediciones si es posible.

Tabla Comparativa de Métodos de Medición de Inductancia

Preguntas Frecuentes sobre la Medición de Inductancia

¿La inductancia de una bobina cambia con la frecuencia?

Sí, la inductancia de una bobina no es un valor puramente constante. A medida que la frecuencia aumenta, los efectos de la capacitancia parasitaria distribuida entre las espiras de la bobina se vuelven significativos. Esto puede hacer que la inductancia efectiva varíe y, eventualmente, que el inductor resuene a una frecuencia de auto-resonancia, comportándose como un condensador por encima de esa frecuencia.

¿Qué es la ESR de un inductor y por qué es importante?

ESR significa Resistencia en Serie Equivalente (Equivalent Series Resistance). Es la resistencia parásita que un inductor real presenta en serie con su inductancia ideal. La ESR es la principal causa de pérdidas de energía en un inductor, convirtiendo la energía eléctrica en calor. Es importante medir la ESR porque afecta el rendimiento del circuito, especialmente en aplicaciones de alta frecuencia o alta corriente, donde puede reducir la eficiencia y generar calor excesivo.

¿Por qué es importante la corriente de polarización en la medición de inductancia?

La corriente de polarización de CC (DC bias current) se refiere a cualquier corriente continua que fluye a través del inductor además de la señal de CA o transitoria. Muchos inductores, especialmente los que utilizan núcleos ferromagnéticos (como ferritas), pueden saturarse si la corriente total (CC + CA) excede un cierto límite. Cuando un núcleo se satura, su permeabilidad magnética disminuye drásticamente, lo que a su vez reduce la inductancia del componente. Por lo tanto, es crucial realizar mediciones de inductancia en las condiciones de corriente de polarización que el inductor experimentará en su aplicación real.

¿Qué equipo necesito para empezar a medir inductancia de forma profesional?

Para mediciones profesionales, un osciloscopio digital con ancho de banda adecuado (al menos 100 MHz para la mayoría de aplicaciones), una sonda de tensión diferencial de alta calidad, y una sonda de corriente con el rango adecuado son esenciales para el método V-I. Un generador de señales con buena estabilidad y un medidor LCR de banco son también inversiones muy recomendables para una capacidad de prueba completa. Para trabajos de RF, un analizador de red vectorial (VNA) podría ser necesario.

Dominar la medición de la inductancia es una habilidad invaluable en el campo de la electrónica. Al comprender los principios detrás de estas mediciones y utilizar las herramientas adecuadas, se puede asegurar la fiabilidad y el rendimiento de los circuitos, desde los diseños más simples hasta los sistemas más complejos.
