En el fascinante mundo de la metrología, la precisión es el pilar fundamental. Cuando hablamos de herramientas de medición como el calibre pie de rey, un concepto clave que define su capacidad para obtener lecturas exactas es la apreciación. Comprender qué es y cómo se calcula no solo te permitirá utilizar tu instrumento con mayor confianza, sino que también te ayudará a seleccionar el calibre adecuado para cada tarea. Este artículo desglosará el concepto de apreciación en calibres, explorando sus fundamentos, los diferentes tipos de nonios y la importancia de esta característica en tus mediciones.
La apreciación, en el contexto de un instrumento de medición lineal como un calibre, se refiere a la menor medida que el instrumento puede distinguir o "apreciar" con fiabilidad. Es, en esencia, la mínima división que podemos leer directamente en la escala del nonio. No debe confundirse con la resolución de un instrumento digital, aunque ambos conceptos están relacionados con la capacidad de detalle de la lectura.
- Fundamentos de la Apreciación en Calibres
- El Nonio o Escala Vernier: La Clave de la Precisión
- Tipos Comunes de Nonios y su Apreciación
- Influencia de la Constante de Extensión (k)
- Nonios en Escalas Angulares (Sexagesimales)
- El Otro Tipo de Nonio: L = (nk + 1)u
- Cómo Leer un Calibre con Nonio
- La Importancia de Elegir el Calibre Correcto
- Preguntas Frecuentes sobre la Apreciación del Calibre
- Conclusión
Fundamentos de la Apreciación en Calibres
Para entender la apreciación de un calibre, primero debemos familiarizarnos con sus componentes principales: la regla fija (o escala principal) y el nonio (o escala vernier). La regla fija tiene divisiones mayores, generalmente en milímetros o pulgadas. El nonio es una escala deslizante que permite leer fracciones de esas divisiones principales, aumentando significativamente la precisión de la medición.

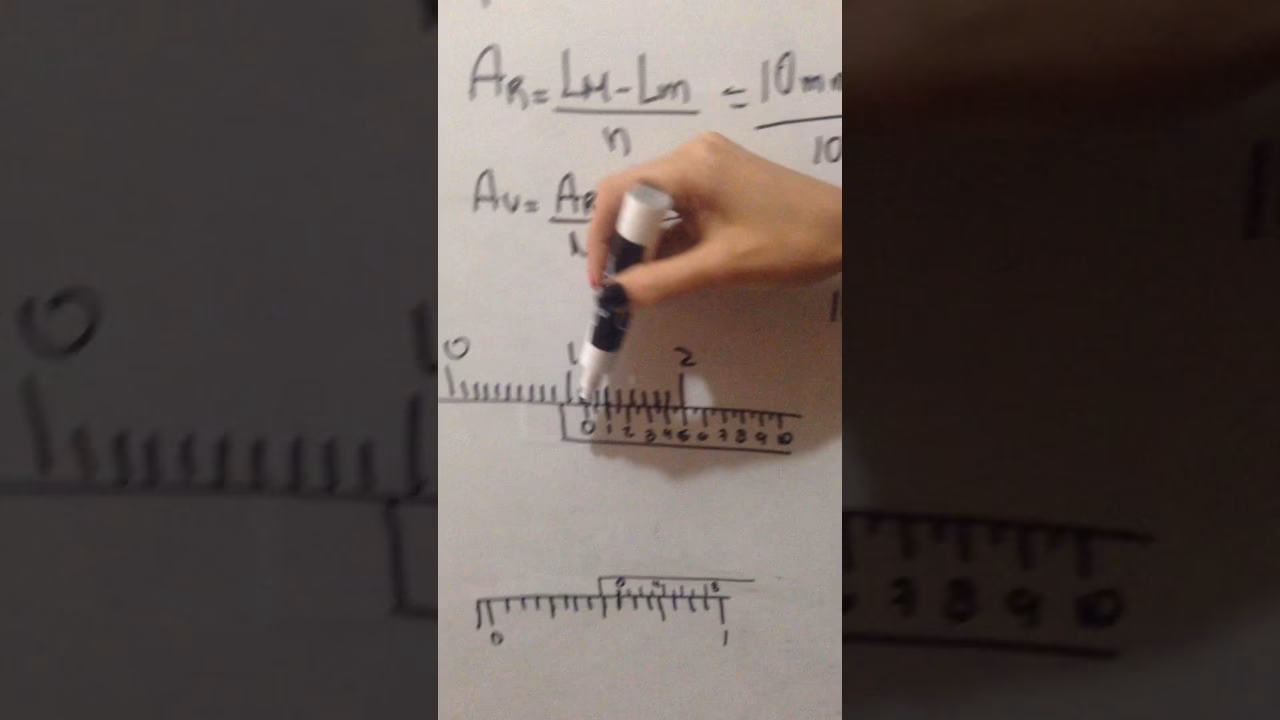

La fórmula para calcular la apreciación (a) de un calibre pie de rey es sencilla y fundamental:
a = Valor de la menor división de la regla fija / Nº de divisiones del nonio
Donde:
- Valor de la menor división de la regla fija (u): Es el valor de la mínima marca en la escala principal del calibre. Comúnmente, en calibres métricos, esta es de 1 milímetro (mm).
- Nº de divisiones del nonio (n): Es el número total de divisiones que tiene la escala móvil del nonio.
Esta fórmula nos dice que la apreciación es el cociente entre la unidad mínima de la escala principal y el número de segmentos en los que el nonio divide esa unidad. Cuantas más divisiones tenga el nonio para una misma unidad de la regla fija, menor será la apreciación y, por lo tanto, mayor la precisión del instrumento.
El Nonio o Escala Vernier: La Clave de la Precisión
El nonio, también conocido como escala vernier, es la genial invención que permite a los calibres ir más allá de la simple lectura de la escala principal. Su principio de funcionamiento se basa en la diferencia de longitud entre un cierto número de divisiones de la escala principal y un número ligeramente diferente de divisiones en la escala del nonio. Esta pequeña diferencia es lo que permite "apreciar" fracciones de la unidad mínima de la regla fija.
Además de la unidad de la regla fija (u) y el número de divisiones del nonio (n), existe otro factor importante: la constante de extensión (k). Esta constante define cómo se construye el nonio en relación con la escala principal. La longitud del nonio (L) y la separación entre sus divisiones (S) dependen de 'u', 'n' y 'k'.
Las relaciones fundamentales que definen un nonio son:
- Longitud del nonio:
L = (n * k - 1) * u - Separación entre divisiones del nonio:
S = L / n
De estas relaciones, se deriva la fórmula de la apreciación: A = u / n. Es crucial notar que, aunque 'k' influye en la longitud total del nonio y en la separación de sus marcas, la apreciación 'A' es independiente de 'k'. Esto significa que un nonio puede tener la misma apreciación pero ser más largo o más corto, lo que puede facilitar o dificultar su lectura.
Tipos Comunes de Nonios y su Apreciación

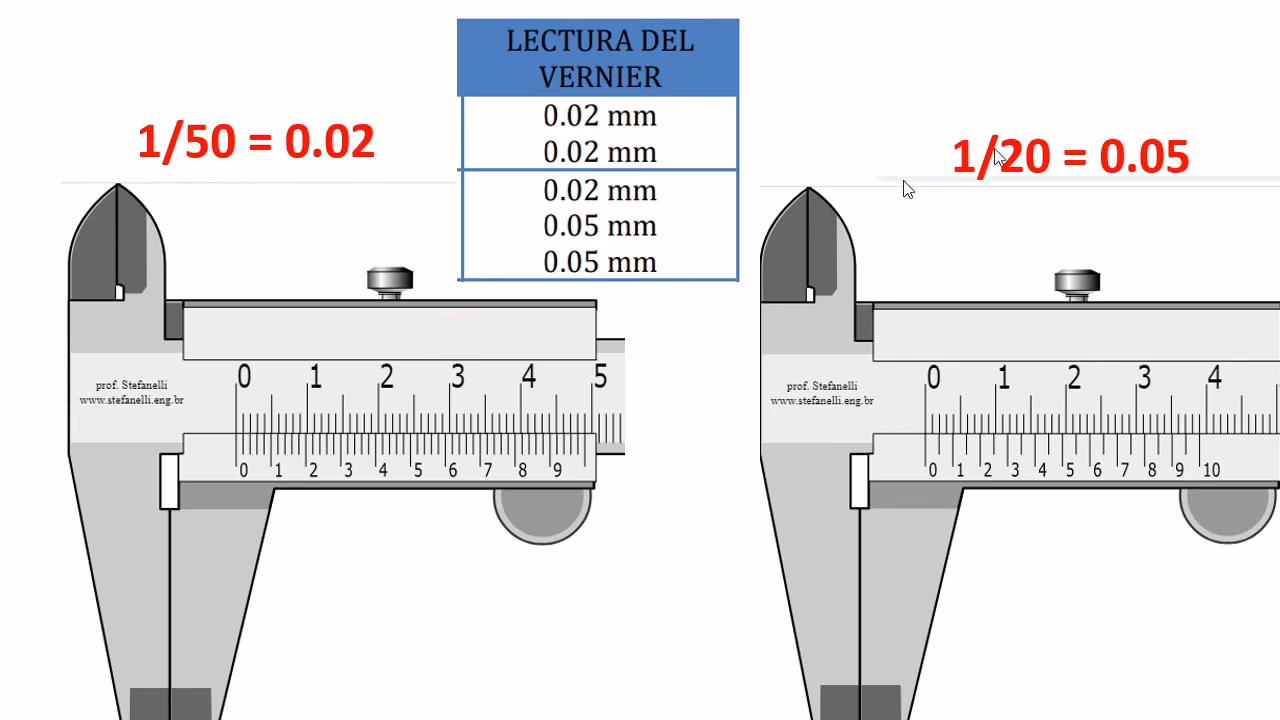

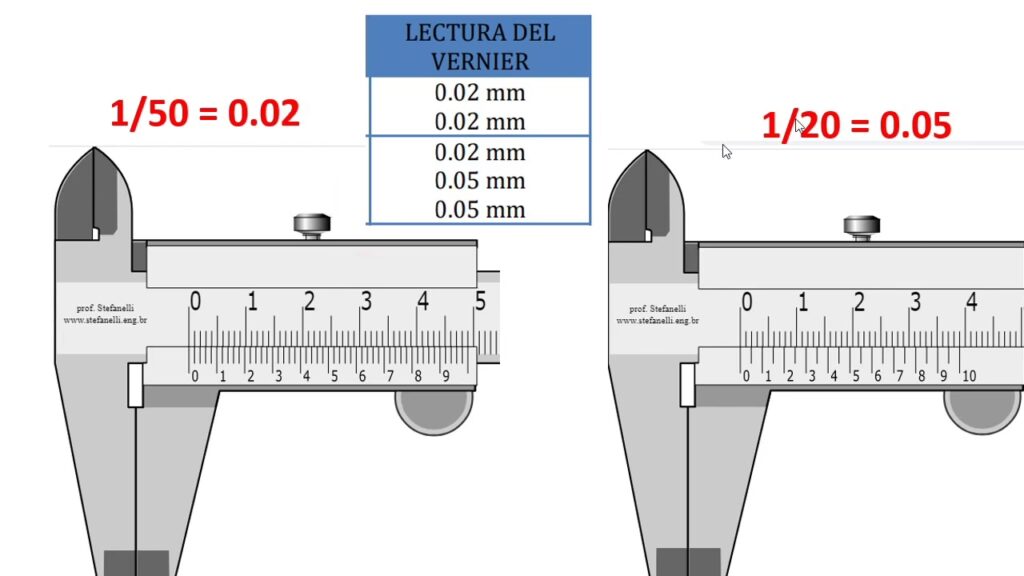

Los calibres se fabrican con diferentes números de divisiones en el nonio para ofrecer distintas apreciaciones. A continuación, exploramos los tipos más comunes en el sistema métrico, asumiendo una unidad de regla fija (u) de 1 mm:
Nonio de 10 Divisiones
Este es quizás el nonio más básico y extendido. Con n = 10 divisiones y u = 1 mm, la apreciación se calcula así:
A = 1 mm / 10 = 0.1 mm
Esto significa que el calibre puede medir con una precisión de una décima de milímetro. Si k = 1, la longitud del nonio será 9 mm (L = (10*1 - 1)*1 = 9 mm) y la separación entre sus divisiones será 0.9 mm (S = 9 mm / 10 = 0.9 mm). Si k = 2, la apreciación sigue siendo 0.1 mm, pero la longitud del nonio sería 19 mm, lo que facilita la lectura al tener las divisiones más espaciadas.
Nonio de 20 Divisiones
Para una mayor precisión, se utilizan nonios con 20 divisiones. Con n = 20 y u = 1 mm:
A = 1 mm / 20 = 0.05 mm
Este calibre permite mediciones con una precisión de cinco centésimas de milímetro. Con k = 1, la longitud del nonio es 19 mm (L = (20*1 - 1)*1 = 19 mm) y la separación entre divisiones es 0.95 mm. Aunque la longitud del nonio es similar a la de un nonio de 10 divisiones con k=2, la apreciación es el doble de fina.
Nonio de 50 Divisiones
Para las mediciones más exigentes a simple vista, algunos calibres incorporan nonios de 50 divisiones. Con n = 50 y u = 1 mm:
A = 1 mm / 50 = 0.02 mm
Esta apreciación de dos centésimas de milímetro representa el límite de lo que el ojo humano puede distinguir con fiabilidad sin ayuda óptica. La longitud del nonio con k = 1 sería 49 mm, con divisiones muy juntas.
Tabla Comparativa de Nonios Comunes (Sistema Métrico, u = 1mm)
| Nº de Divisiones (n) | Constante (k) | Apreciación (A) | Longitud del Nonio (L) | Separación Divisiones Nonio (S) |
|---|---|---|---|---|
| 10 | 1 | 0.1 mm | 9 mm | 0.9 mm |
| 10 | 2 | 0.1 mm | 19 mm | 1.9 mm |
| 20 | 1 | 0.05 mm | 19 mm | 0.95 mm |
| 20 | 2 | 0.05 mm | 39 mm | 1.95 mm |
| 50 | 1 | 0.02 mm | 49 mm | 0.98 mm |
Influencia de la Constante de Extensión (k)
Como se mencionó anteriormente, la constante de extensión 'k' juega un papel interesante en el diseño del nonio. Si bien no afecta la apreciación del instrumento, sí influye directamente en la longitud total del nonio (L) y en la separación entre sus divisiones (S).
- Efecto en la Separación (S): Si 'k' aumenta en una unidad, la separación 'S' entre las divisiones del nonio también aumenta en una unidad de la regla fija (u). Esto hace que las marcas del nonio estén más separadas, facilitando la lectura a simple vista, especialmente en nonios con muchas divisiones (n grande).
- Efecto en la Longitud (L): Un aumento de 'k' en una unidad provoca que la longitud total del nonio (L) se incremente en 'n' veces la unidad de la regla fija (n * u). Por ejemplo, un nonio de 10 divisiones con k=1 mide 9 mm, pero con k=2 mide 19 mm. Ambos tienen la misma apreciación de 0.1 mm, pero el segundo es más fácil de leer.
Los fabricantes utilizan 'k' para optimizar la legibilidad del calibre sin sacrificar su precisión inherente (determinada por 'u' y 'n').
Nonios en Escalas Angulares (Sexagesimales)
El principio del nonio no se limita a las mediciones lineales; también se aplica en instrumentos para medir ángulos, como los goniómetros. En el sistema sexagesimal, donde 1 grado (1°) equivale a 60 minutos (60') y 1 minuto a 60 segundos (60''), la apreciación se calcula de manera similar.
Si la unidad de la regla (u) es 1 grado (60 minutos) y el nonio tiene 'n' divisiones, la apreciación será:
A = u / n = 60' / n
Por ejemplo, un nonio angular con 12 divisiones (n=12) y u = 1°:
A = 60' / 12 = 5 minutos de arco (5')
Esto permite medir ángulos con una precisión de 5 minutos, un nivel de detalle crucial en campos como la topografía o la astronomía.
El Otro Tipo de Nonio: L = (nk + 1)u
Aunque menos común en calibres pie de rey lineales, existe una variante del nonio donde la longitud se define como L = (n * k + 1) * u. En este tipo de nonio, la separación entre las divisiones es S = k * u + A, lo que significa que las divisiones del nonio están más separadas que las de la regla fija.
La principal diferencia radica en cómo se alinean las divisiones y cómo se realiza la lectura. Mientras que en el nonio estándar (L = (nk - 1)u) las divisiones del nonio están más cerca entre sí que las de la regla principal, en este "otro nonio", las divisiones del nonio están más espaciadas. Este tipo de nonio se traza a menudo desde el punto de medida hacia atrás y es más adecuado para tambores o escalas circulares.
La apreciación, sin embargo, sigue siendo A = u / n, demostrando una vez más que la apreciación fundamental solo depende de la unidad de la escala principal y del número de divisiones del nonio, no de su construcción específica en términos de longitud o separación.
Cómo Leer un Calibre con Nonio
La lectura de un calibre con nonio se realiza en dos pasos principales:
- Lectura de la escala principal: Primero, se identifica la última división entera de la regla fija que el cero del nonio ha superado. Esta es la parte entera de la medición (en milímetros o pulgadas).
- Lectura del nonio: Luego, se busca la división del nonio que coincide exactamente con una división de la escala principal. El número de esta división del nonio se multiplica por la apreciación del calibre. Este resultado es la parte decimal o fraccionaria de la medición.
La suma de ambas lecturas da el valor total de la medida. Por ejemplo, si el cero del nonio está entre 35 mm y 36 mm, y la 8ª división del nonio coincide con una línea de la regla principal en un calibre de 0.05 mm de apreciación, la lectura sería 35 mm + (8 * 0.05 mm) = 35.40 mm.
La Importancia de Elegir el Calibre Correcto
Conocer la apreciación de un calibre es fundamental para seleccionar la herramienta adecuada para la tarea. Un calibre con una apreciación de 0.1 mm puede ser suficiente para trabajos generales donde una décima de milímetro es aceptable. Sin embargo, para aplicaciones que demandan mayor exactitud, como en la industria automotriz o aeroespacial, un calibre con 0.05 mm o incluso 0.02 mm de apreciación será indispensable.
Es importante recordar que la apreciación representa el límite teórico de lo que el instrumento puede medir. La precisión real de una medición también dependerá de factores como la habilidad del operario, la limpieza del instrumento, la temperatura y el estado general del calibre. Un calibre con una alta apreciación no garantiza mediciones perfectas si no se utiliza correctamente o si está dañado.
Preguntas Frecuentes sobre la Apreciación del Calibre
¿Qué es el nonio o vernier?
El nonio o vernier es una segunda escala móvil, más pequeña que la escala principal de un instrumento de medición, diseñada para permitir la lectura de fracciones de la división más pequeña de la escala principal, aumentando así la precisión de la medición.
¿Por qué es importante la apreciación en un calibre?
La apreciación es importante porque define la mínima medida que el calibre puede distinguir. Conocerla permite al usuario seleccionar el instrumento adecuado para la precisión requerida en una tarea específica y entender el nivel de detalle de sus mediciones.
¿Cómo afecta el valor 'k' a la apreciación del calibre?
La constante 'k' (constante de extensión) no afecta la apreciación del calibre. La apreciación (A = u / n) solo depende de la unidad de la regla fija (u) y el número de divisiones del nonio (n). 'k' influye en la longitud total del nonio y en la separación entre sus divisiones, lo que puede mejorar o dificultar la legibilidad, pero no la precisión intrínseca del nonio.
¿Cuál es la apreciación máxima práctica para un calibre pie de rey a simple vista?
Aunque existen calibres con apreciaciones de hasta 0.02 mm, esta es considerada la máxima apreciación práctica para la lectura a simple vista. Divisiones más pequeñas se vuelven muy difíciles de distinguir con fiabilidad sin el uso de equipos ópticos adicionales, limitando la agudeza visual humana.
¿Se usa el nonio solo en calibres?
No, el principio del nonio o vernier se utiliza en una amplia variedad de instrumentos de medición de precisión, incluyendo micrómetros, goniómetros (para ángulos), teodolitos y altímetros, donde se requiere leer fracciones de las divisiones de la escala principal.
Conclusión
La apreciación es un concepto fundamental para cualquier persona que trabaje con calibres o instrumentos de medición de precisión. Entender su cálculo y los factores que la influyen, como el número de divisiones del nonio y la constante de extensión, te empodera para realizar mediciones más precisas y para elegir la herramienta correcta para cada necesidad. Al dominar la apreciación, no solo mejorarás la calidad de tus trabajos, sino que también apreciarás la ingeniería detrás de estas ingeniosas herramientas de medición.
