Engranajes: Cálculo y Fabricación para un Rendimiento Óptimo

Los engranajes son, sin duda, uno de los componentes mecánicos más antiguos y fundamentales que siguen siendo cruciales en la ingeniería moderna. Desde la maquinaria industrial pesada y la industria automotriz hasta los delicados mecanismos de un reloj, su presencia es omnipresente. Su capacidad para transmitir potencia y movimiento de manera eficiente los convierte en pilares de innumerables sistemas. Pero, ¿cómo se diseñan y fabrican para soportar las exigencias de sus diversas aplicaciones? La clave reside tanto en la comprensión de sus principios de funcionamiento, como la relación de transmisión, como en la maestría de su proceso de fabricación.

Este artículo explora a fondo el universo de los engranajes, comenzando por la fórmula esencial que rige su movimiento y adentrándose en los complejos procesos de fabricación que garantizan su durabilidad y precisión. Desvelaremos cómo se seleccionan los materiales, qué tipos de engranajes existen y cómo cada método de producción influye en su rendimiento final. Prepárese para un viaje al corazón de la mecánica, donde la teoría y la práctica se unen para crear componentes que mueven el mundo.

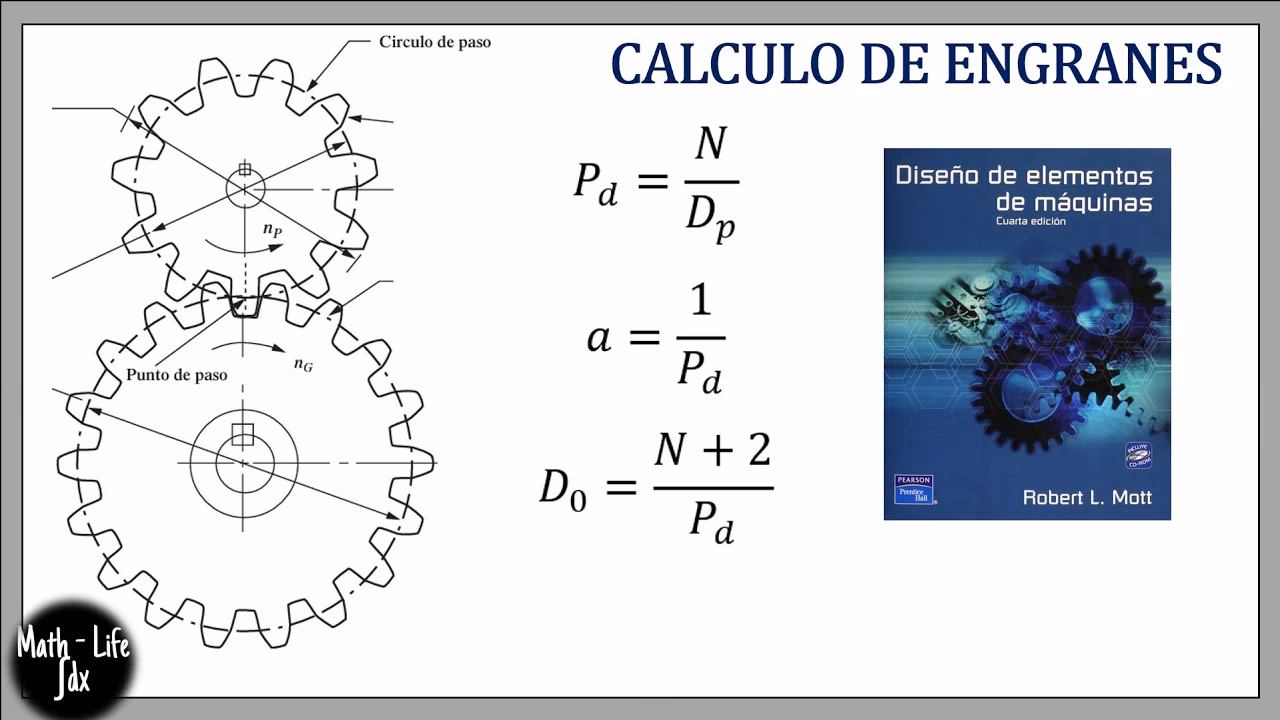

La Esencial Relación de Transmisión de Engranajes: Un Cálculo Fundamental

La relación de transmisión es un concepto vital en el diseño y la operación de cualquier sistema de engranajes. Esta relación determina cómo la velocidad de rotación y el par se transfieren de un engranaje a otro. Entender y calcular correctamente esta relación es crucial para asegurar que el sistema funcione según lo previsto, evitando errores y optimizando el rendimiento.

La fórmula para calcular la relación de transmisión de engranajes es sorprendentemente sencilla, pero su impacto es profundo:

Relación de Transmisión (RT) = Número de dientes del engranaje motor (entrada) / Número de dientes del engranaje arrastrado (salida)

También se puede expresar en términos de velocidades angulares:

Relación de Transmisión (RT) = Velocidad angular del engranaje arrastrado (salida) / Velocidad angular del engranaje motor (entrada)

Es importante notar que estas dos relaciones son inversas en su formulación. Si la relación de transmisión es mayor que 1, el engranaje arrastrado girará más lento pero con mayor par (multiplicador de par). Si es menor que 1, el engranaje arrastrado girará más rápido pero con menor par (multiplicador de velocidad).

Por ejemplo, si un engranaje motor tiene 40 dientes y un engranaje arrastrado tiene 20 dientes, la relación de transmisión es 40/20 = 2. Esto significa que por cada dos vueltas del engranaje motor, el engranaje arrastrado dará una vuelta. Si la velocidad de entrada es de 100 RPM, la velocidad de salida será de 50 RPM.

El cálculo de la relación de transmisión es fundamental no solo para determinar la velocidad y el par, sino también para asegurar que los engranajes puedan transmitir movimiento y soportar el par aplicado sin fallar. Una selección inadecuada de la relación de transmisión puede llevar a un funcionamiento ineficiente, sobrecargas o incluso la rotura de los componentes. Por lo tanto, es el primer paso crítico en cualquier diseño de transmisión de potencia que involucre engranajes.

La Importancia de los Engranajes en la Ingeniería Moderna

Los engranajes son mucho más que simples piezas dentadas; son el corazón de la transmisión de potencia en innumerables máquinas. Su diseño permite no solo transferir movimiento entre ejes, sino también modificar la velocidad de rotación y el par, lo que los hace indispensables en la ingeniería. Desde los complejos sistemas de propulsión de aviones hasta los mecanismos de relojería más diminutos, los engranajes garantizan un funcionamiento preciso y fiable.

En la industria, los engranajes operan bajo condiciones extremadamente exigentes. La transmisión de potencia implica requisitos rigurosos: deben estar en perfectas condiciones, ser fiables, presentar tensiones residuales mínimas y tener una probabilidad casi nula de propagación de grietas. Cumplir con estos criterios es un desafío considerable, lo que convierte la producción de engranajes en un campo altamente especializado, donde las tolerancias son mínimas y el margen de error es prácticamente inexistente. La precisión en su fabricación es tan crucial como la correcta aplicación de la fórmula de transmisión.

Tipos Comunes de Engranajes y sus Aplicaciones

Antes de sumergirnos en los procesos de fabricación, es esencial comprender los diferentes tipos de engranajes, ya que su aplicación y parámetros de rendimiento influyen directamente en la elección del material y el método de producción. La categorización más relevante desde la perspectiva de la fabricación es a través del perfil de sus dientes.

Engranajes Rectos

Los engranajes rectos son, quizás, los más reconocibles y comunes. Sus dientes son rectos y paralelos al eje de rotación. Son el tipo más simple de fabricar y son capaces de soportar altas velocidades y cargas. Sin embargo, su principal desventaja es que producen un ruido considerable durante la operación, lo que los hace menos adecuados para aplicaciones donde se requiere un funcionamiento suave y silencioso. Se utilizan ampliamente en centrales eléctricas, componentes aeroespaciales y diversas máquinas industriales. Pueden acoplarse con otros engranajes del mismo tipo y con engranajes internos/externos, formando parte de mecanismos como los sistemas de cremallera y piñón o los trenes de engranajes planetarios. Su simplicidad facilita el mantenimiento de la precisión durante la producción y tienen poca o ninguna carga axial, lo que los hace eficientes en trenes de engranajes donde se busca minimizar las pérdidas mecánicas.

Engranajes Helicoidales

Los engranajes helicoidales son similares a los rectos, pero sus dientes están tallados en ángulo, formando una hélice alrededor del cuerpo cilíndrico. Esta característica les permite trabajar tanto con ejes paralelos como no paralelos, aunque su acoplamiento solo funciona con otros engranajes helicoidales que tengan el mismo ángulo de hélice. Las aplicaciones son similares a las de los engranajes rectos, pero los dientes angulados reducen significativamente la carga de impacto y permiten operaciones más suaves y silenciosas. Esto, sin embargo, se logra a expensas de la eficiencia, ya que un tren de engranajes helicoidales presenta más pérdidas y requiere cojinetes de empuje debido a las fuerzas axiales generadas por la forma de sus dientes. Desde el punto de vista de la fabricación, los engranajes helicoidales son más complejos y costosos de producir que los rectos, ya que replicar los ángulos de hélice dentro de tolerancias aceptables es un desafío.

Engranajes Cónicos

A diferencia de los engranajes cilíndricos estándar, los engranajes cónicos tienen una superficie cónica y se utilizan para cambiar la dirección de la transmisión de potencia, generalmente en ejes que se cruzan, comúnmente en un ángulo de 90 grados. Existen varios tipos de engranajes cónicos, incluyendo los cónicos rectos, cónicos en espiral, de inglete, de corona e hipoides. Cada tipo tiene sus propias características y aplicaciones específicas, desde diferenciales automotrices hasta transmisiones industriales, donde la capacidad de cambiar la dirección del movimiento es fundamental.

Engranajes Helicoidales (Tornillo sin fin)

El sistema de engranaje helicoidal es una combinación de una rueda helicoidal (similar a un engranaje recto o helicoidal) y un engranaje en forma de tornillo (tornillo sin fin). Se utilizan predominantemente en la industria aeroespacial, máquinas industriales, ascensores y sistemas de dirección de automóviles. La configuración del tornillo sin fin no ofrece mucha velocidad o eficiencia, pero proporciona una característica única: la capacidad de autobloqueo. En muchos casos, el tornillo sin fin puede hacer girar la rueda, pero la rueda no puede hacer girar el tornillo sin fin debido a los ángulos de los engranajes, lo que es vital para aplicaciones donde se requiere que la carga se mantenga en posición sin potencia. Sin embargo, estos engranajes tienen mucha fricción y pueden requerir lubricación continua para un funcionamiento adecuado.

Piñón y Cremallera

El sistema de piñón y cremallera es otra combinación especial que se utiliza principalmente para transferir el movimiento de rotación a lineal y viceversa. Un piñón (un engranaje circular) se acopla con una cremallera (una barra dentada). Los dientes del piñón pueden ser rectos o helicoidales, lo que permite trabajar tanto en ejes paralelos como en ángulo. Algunas de las aplicaciones más comunes de este sistema se encuentran en sistemas de dirección de automóviles, básculas y otros mecanismos que requieren una conversión precisa entre movimiento rotatorio y lineal.

Materiales Utilizados para Producir Engranajes

La selección del material es un paso crítico en la fabricación de engranajes, ya que determina directamente la durabilidad, resistencia y rendimiento del componente bajo diversas condiciones de trabajo. Los primeros engranajes eran de madera, y hoy en día se pueden encontrar engranajes de una variedad infinita de materiales, desde acero y hierro a gran escala industrial hasta pequeños engranajes de plástico en juguetes.

Los materiales más comunes utilizados en los procesos de fabricación y conformación de engranajes incluyen:

• Hierro Fundido: Duradero, rentable y con buena resistencia al desgaste. Es adecuado para aplicaciones de velocidad baja a media. Ofrece una excelente capacidad de amortiguación de vibraciones, lo que puede ser beneficioso en ciertas aplicaciones industriales.
• Acero: Alta resistencia, excelente resistencia al desgaste y capaz de soportar altas cargas y velocidades. Es el material más utilizado en aplicaciones exigentes como la automotriz, aeroespacial y maquinaria pesada. Se pueden aplicar tratamientos térmicos para mejorar aún más sus propiedades mecánicas, como la dureza superficial y la resistencia a la fatiga.
• Bronce: Buena resistencia al desgaste, resistencia a la corrosión y baja fricción. A menudo se utiliza en aplicaciones marinas, de alta temperatura o donde se requiere que el engranaje funcione con un engranaje de acero para reducir el desgaste en el engranaje más caro.
• Plástico: Ligero, rentable y adecuado para aplicaciones de baja carga y baja velocidad. Comúnmente utilizado en productos de consumo, juguetes y electrodomésticos, donde el ruido y la fricción deben ser mínimos, y la resistencia a la corrosión es una ventaja.

Los engranajes tienen criterios muy específicos para la selección de materiales. Dependiendo de la aplicación, cualquier material elegido debe poseer la resistencia y resistencia a la tracción adecuadas para soportar las cargas operativas. Además, el coeficiente de fricción es una consideración importante, ya que los engranajes requieren un contacto constante y eficiente. Finalmente, el material debe ser fácil de procesar, ya que la fabricación de engranajes exige una precisión y exactitud extremas. Los materiales mencionados anteriormente ofrecen un equilibrio óptimo de estas propiedades para sus respectivas aplicaciones.

La Asociación Estadounidense de Fabricantes de Engranajes (AGMA) proporciona estándares y directrices rigurosas para la selección de materiales y el diseño de engranajes, asegurando la fiabilidad y el rendimiento en diversas industrias.

Procesos Comunes de Fabricación de Engranajes

La producción de engranajes es una tarea compleja debido a la precisión que exige. Es una industria en sí misma que se basa en múltiples procesos, desde la creación de la pieza inicial hasta el acabado del producto final. Se utilizan métodos tanto tradicionales como modernos para lograr el equilibrio adecuado entre costo, calidad y eficiencia de las operaciones.

1. Fundición

La fundición es un proceso relativamente simple que se utiliza predominantemente para preparar piezas en bruto o cilindros para engranajes, mientras que los dientes se preparan mediante mecanizado posterior. Sin embargo, también es un proceso de fabricación de engranajes viable para muchas aplicaciones debido a su capacidad de producción en masa y relativa facilidad. Es especialmente preferida para la producción de engranajes muy grandes, donde los métodos de mecanizado no son tan viables debido al tamaño. Los engranajes fundidos suelen ser del tipo recto debido a su simplicidad, lo que hace que la fundición sea una excelente opción.

Entre los tipos más comunes de métodos de fundición para la producción de engranajes se encuentran la fundición en arena, la fundición a presión (die casting) y la fundición en molde permanente. Cada uno tiene sus ventajas en términos de acabado superficial, precisión y volumen de producción.

2. Forja

La forja es otro proceso de conformación que puede producir piezas en bruto y engranajes según los requisitos. Es bastante viable en los casos de engranajes relativamente simples. Teóricamente, la forja es un excelente proceso de fabricación de engranajes para aplicaciones de servicio pesado, ya que requiere un tratamiento térmico que mejora las propiedades de fatiga del engranaje resultante. Sin embargo, la tremenda fuerza requerida para el proceso de forjado limita el tamaño y la delgadez de las piezas. Funciona bien para engranajes de 6 a 10 pies de diámetro. Dependiendo del tipo de forjado (por ejemplo, forjado de precisión), puede que se necesite o no un mecanizado posterior de los engranajes.

3. Extrusión y Estirado en Frío

Estos son procesos de conformación de engranajes versátiles y relativamente simples. La extrusión implica pasar un perfil de metal calentado a través de una forma predeterminada más pequeña, lo que resulta en una barra con la forma deseada y una superficie exterior endurecida y lisa. El estirado en frío es muy similar a la extrusión, pero se realiza sin calentar el tocho, lo que aumenta las propiedades mecánicas a expensas del costo. Aunque el gasto inicial en herramientas puede ser menor, no siempre es el proceso más económico en general. Son adecuados para la producción de perfiles de engranajes largos que luego se cortan en piezas individuales.

4. Metalurgia de Polvos

La pulvimetalurgia es un proceso avanzado que ha logrado avances significativos en los últimos años y se utiliza para la producción de engranajes. Comienza con polvo de metal que se compacta en la forma final deseada. Luego, la configuración se calienta cuidadosamente (sinterización) para unir las partículas. Es extremadamente eficiente, simple y viable para grandes cantidades, y a menudo no requiere procesamiento posterior, lo que significa que el producto está listo para usar. Sin embargo, los engranajes resultantes no pueden soportar cargas excesivas y existen limitaciones de tamaño. Además, el costo inicial de la configuración de pulvimetalurgia es bastante alto, lo que lo hace inviable para producciones de bajo volumen.

5. Corte en Blanco (Blanking)

El corte en blanco es un proceso muy similar a la extrusión, pero con capacidades tridimensionales limitadas. Este proceso de conformación de engranajes utiliza láminas de metal para crear la forma deseada con la ayuda de múltiples troqueles. Puede producir diferentes tipos de engranajes, aunque los engranajes rectos suelen dar los mejores resultados. Hoy en día, múltiples industrias utilizan el proceso de corte en la producción de engranajes para aplicaciones ligeras, como equipos de oficina, hidráulica y dispositivos médicos pequeños, donde los requisitos de carga son bajos.

6. Mecanizado de Engranajes

El mecanizado es uno de los procesos de fabricación de engranajes más comunes debido a su versatilidad y la alta precisión que puede lograr, especialmente con los avances en el mecanizado CNC. Los siguientes cuatro métodos de corte de engranajes son los más comunes en la industria:

• Tallado (Hobbing): Este método utiliza una herramienta de corte cónica llamada 'fresa madre' (hob). Tanto la fresa madre como la pieza de trabajo giran mientras la fresa madre avanza a lo largo del engranaje en bruto. Es ideal para producir engranajes rectos y helicoidales externos. El proceso es versátil y rápido, permitiendo incluso procesar varias piezas apiladas para aumentar la producción. Sin embargo, requiere habilidades y precisión considerables.
• Conformado (Shaping): El conformado es un proceso avanzado de corte que puede crear engranajes que el tallado no puede manejar, como engranajes internos o engranajes de racimo. La herramienta de corte puede tener la forma de un piñón, una cremallera o una sola punta, y funciona cortando la pieza en bruto hasta obtener la forma requerida. Permite una gran flexibilidad en el diseño del perfil del diente.
• Brochado (Broaching): Quizás el método más rápido de corte de engranajes. Se basa en una herramienta de múltiples dientes con cortadores integrados que son progresivamente más profundos. Esto resulta en cortes incrementales pequeños que son fáciles de realizar y que rápidamente dan la forma requerida sin comprometer la precisión. Es típico para engranajes internos, pero también puede usarse para dientes externos con herramientas especializadas.
• Fresado (Milling): Es un método básico de tallado de engranajes donde los dientes individuales se producen secuencialmente. Es bastante versátil, especialmente con una fresadora CNC. Aunque cualquier tipo de engranaje puede fabricarse con una fresadora, la precisión de este método tradicionalmente dejaba mucho que desear. Sin embargo, los desarrollos recientes en el dominio CNC y multieje han mejorado significativamente su precisión, haciéndolo más común para la fabricación de engranajes.

Posprocesamiento de Fabricación de Engranajes

Dependiendo del método de fabricación de engranajes utilizado, las piezas a menudo necesitan un procesamiento posterior antes de estar completamente listas para su uso. Este posprocesamiento puede variar desde tratamientos térmicos para mejorar las características de fatiga y dureza, hasta la corrección dimensional y el acabado superficial. Aquí se presentan cinco técnicas comunes de acabado superficial:

• Rectificado (Grinding): Un proceso común de acabado superficial que proporciona un acabado uniforme en toda la superficie del diente. Se puede realizar de forma intermitente o continua y es crucial para lograr altas tolerancias y una superficie lisa.
• Lapeado (Lapping): Este proceso se utiliza para engranajes sensibles donde se necesita una precisión extrema. El lapeado utiliza pequeñas partículas abrasivas para alisar una superficie a velocidades bajas o medias, mejorando la calidad del contacto entre los dientes.
• Pulido (Honing): Otro proceso común que pule la superficie y la suaviza. Además, puede corregir errores menores en la geometría de los dientes, mejorando la interacción y reduciendo el ruido.
• Afeitado (Shaving): Este proceso elimina capas extremadamente finas de la superficie para lograr un perfil uniforme y mejorar la precisión del engranaje. El afeitado suele ser costoso, por lo que se usa en aplicaciones donde la alta precisión es crítica.
• Bruñido (Burnishing): En esencia, el bruñido es el proceso de utilizar la compresión para alisar la superficie del diente. Esto mejora la dureza superficial y el acabado, lo que contribuye a una mayor vida útil del engranaje.

Cómo Elegir el Proceso de Fabricación de Engranajes Adecuado

La selección del mejor procedimiento de fabricación de engranajes se basa en varios elementos clave que deben evaluarse cuidadosamente para garantizar el rendimiento, la eficiencia y la rentabilidad:

• Tipo y Tamaño de Engranaje: La fundición es adecuada para engranajes grandes, mientras que el mecanizado es más flexible para una amplia gama de tamaños y variedades, incluyendo procesos especializados para engranajes anulares o cónicos.
• Material: Algunos materiales se adaptan mejor a determinados procedimientos. Por ejemplo, el acero es ideal para forja y mecanizado, mientras que el plástico es más adecuado para moldeo por inyección o corte en blanco.
• Precisión y Tolerancia Requeridas: En términos generales, el mecanizado (especialmente CNC) proporciona la mayor precisión y las tolerancias más ajustadas en comparación con la fundición o la pulvimetalurgia. Para aplicaciones críticas, la precisión es primordial.
• Volumen de Producción: La producción de gran volumen a menudo favorece técnicas como la pulvimetalurgia, la fundición a presión o el corte en blanco debido a su eficiencia y menor costo unitario. Para volúmenes bajos o prototipos, el mecanizado puede ser más rentable.
• Costo: Los diferentes enfoques tienen diferentes estructuras de costos, que incluyen el costo de las herramientas, el material, la mano de obra y el procesamiento posterior. Es crucial equilibrar el costo con los requisitos de rendimiento y calidad.

Preguntas Frecuentes sobre la Fabricación y Cálculo de Engranajes

¿Qué es el módulo en los engranajes y para qué sirve?

El módulo es un parámetro fundamental en la geometría de los engranajes, especialmente en los sistemas métricos. Representa la relación entre el diámetro primitivo del engranaje y el número de dientes. Todos los engranajes que deben acoplarse correctamente deben tener el mismo módulo. Sirve para estandarizar el tamaño de los dientes y asegurar la correcta interacción entre engranajes.

¿Cómo influye la lubricación en la vida útil de un engranaje?

La lubricación es vital para reducir la fricción, el desgaste y el calor generado entre los dientes de los engranajes en contacto. Una lubricación adecuada forma una película protectora que evita el contacto metal-metal, prolongando significativamente la vida útil del engranaje, mejorando la eficiencia y reduciendo el ruido y las vibraciones. La falta de lubricación es una de las principales causas de fallo prematuro de los engranajes.

¿Qué son los tratamientos térmicos y por qué son importantes para los engranajes?

Los tratamientos térmicos son procesos controlados de calentamiento y enfriamiento aplicados a los metales para alterar sus propiedades físicas y mecánicas. Para los engranajes, son cruciales para aumentar la dureza superficial (resistencia al desgaste), mejorar la tenacidad (resistencia a fracturas) y aliviar tensiones internas. Procesos como el cementado, nitrurado o templado y revenido son comunes para mejorar la durabilidad y la capacidad de carga de los engranajes, permitiéndoles soportar condiciones extremas.

¿Cuál es la diferencia entre un engranaje recto y un engranaje helicoidal en términos de rendimiento?

Los engranajes rectos son más fáciles y económicos de fabricar, y son muy eficientes en la transmisión de potencia, pero producen más ruido y vibraciones debido al contacto repentino de los dientes. Los engranajes helicoidales, con sus dientes angulados, proporcionan un acoplamiento más gradual y suave, lo que resulta en un funcionamiento más silencioso y menos vibraciones. Sin embargo, son más complejos de fabricar, generan una carga axial que requiere cojinetes de empuje y pueden tener una ligera pérdida de eficiencia debido a la mayor fricción.

¿Por qué la precisión es tan importante en la fabricación de engranajes?

La precisión es crucial en la fabricación de engranajes porque cualquier desviación en la forma, el tamaño o el espaciado de los dientes puede llevar a un acoplamiento incorrecto, lo que resulta en un funcionamiento ruidoso, ineficiente, con mayor desgaste y una vida útil reducida. La precisión garantiza una distribución uniforme de la carga, un funcionamiento suave y la capacidad de transmitir la potencia y el par deseados de manera fiable.
