Midamos Amperios en Circuitos Paralelos

Medir la corriente eléctrica, o amperaje, en un circuito es una habilidad fundamental para cualquier aficionado a la electrónica, estudiante o profesional. Mientras que la medición de voltaje se realiza en paralelo, la medición de corriente presenta una particularidad clave: siempre debe hacerse en serie con el componente o la rama que se desea medir. Esta distinción es especialmente importante y a menudo confusa cuando trabajamos con circuitos paralelos, donde la corriente se divide.

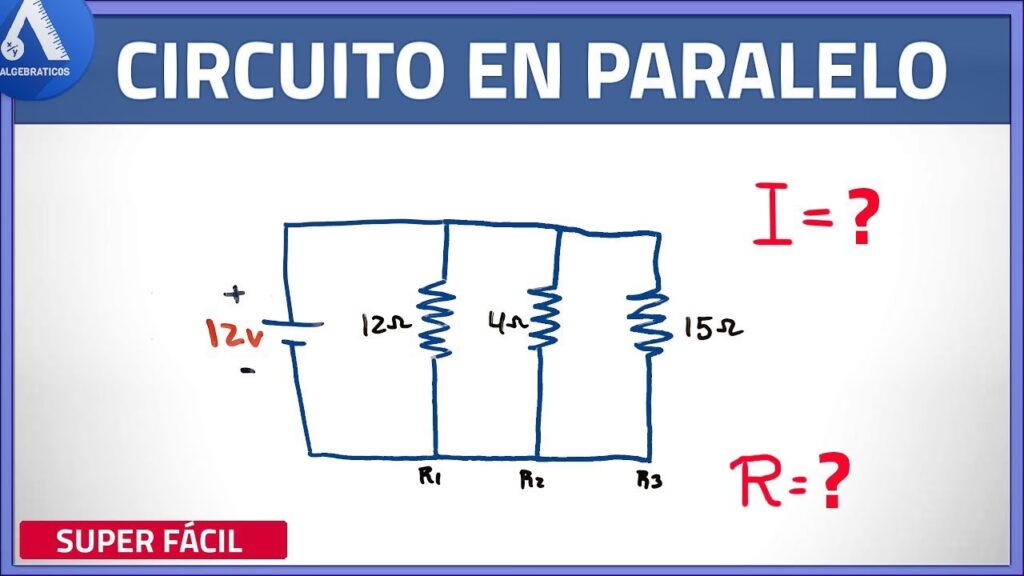

Comprender cómo se comporta la corriente en un circuito paralelo es el primer paso para poder medirla con precisión. A diferencia de un circuito en serie, donde la corriente es la misma en todos los puntos, en un circuito paralelo, el voltaje es el mismo a través de cada rama, pero la corriente total se divide entre ellas. Esto se rige por la Ley de Corriente de Kirchhoff (LCK), que establece que la suma de las corrientes que entran en un nodo (punto de unión) es igual a la suma de las corrientes que salen de él. En términos prácticos, esto significa que la corriente total suministrada por la fuente se reparte entre las diferentes ramas paralelas, y la suma de las corrientes individuales en cada rama es igual a la corriente total.

¿Por Qué Medir la Corriente en Circuitos Paralelos?

Medir la corriente en circuitos paralelos es crucial por varias razones:

• Verificación del Diseño: Permite confirmar si el circuito está distribuyendo la corriente según lo esperado, asegurando que cada componente reciba la cantidad adecuada de energía.
• Diagnóstico de Fallas: Si un componente no funciona correctamente o el circuito consume demasiada o muy poca corriente, la medición del amperaje puede ayudar a identificar la rama o el componente defectuoso.
• Seguridad: Monitorear la corriente ayuda a prevenir sobrecargas que podrían dañar componentes, la fuente de alimentación o incluso generar riesgos de incendio.
• Optimización: Permite ajustar el circuito para maximizar la eficiencia o el rendimiento, asegurando que la corriente se distribuya de la manera más efectiva posible.

Herramientas Esenciales para la Medición

Para medir amperios, necesitarás un instrumento adecuado. Los más comunes son:

• Multímetro Digital: Es la herramienta más versátil y común. Un multímetro digital moderno puede medir voltaje, corriente (amperaje), resistencia y a menudo otras magnitudes como capacitancia o frecuencia. Para medir corriente, se debe seleccionar la función de amperaje (A, mA o µA) y conectar las puntas de prueba en los puertos correctos (generalmente uno marcado con 'A' o 'mA' y el común 'COM').
• Amperímetro de Pinza (Clamp Meter): Este dispositivo es especialmente útil porque permite medir la corriente sin necesidad de romper el circuito. Simplemente se 'abraza' el conductor con la pinza. Funcionan midiendo el campo magnético generado por la corriente que fluye a través del conductor. Son ideales para medir altas corrientes de CA y son muy convenientes para depurar circuitos activos, pero no son tan precisos para corrientes muy bajas o para circuitos de CC a menos que estén diseñados específicamente para ello (con efecto Hall).

Antes de comenzar, asegúrate de que tu multímetro tenga las pilas cargadas y que las puntas de prueba estén en buen estado.

Procedimiento Paso a Paso para Medir Amperios en un Circuito Paralelo

La clave para medir corriente es recordar que el amperímetro siempre debe convertirse en parte del circuito, es decir, debe estar conectado en serie.

Paso 1: Preparación y Seguridad

La seguridad es lo primero. ¡Nunca intentes medir corriente en un circuito bajo tensión sin tomar precauciones!

1. Desconecta la Alimentación: Apaga y desconecta la fuente de energía del circuito. Esto es crucial para evitar cortocircuitos accidentales y protegerte a ti y a tu equipo.
2. Identifica los Puntos de Medición: Decide dónde necesitas medir la corriente. ¿Quieres la corriente total que sale de la fuente? ¿O la corriente que fluye a través de una rama específica?
3. Configura tu Multímetro:
   • Inserta el cable negro (común) en el puerto 'COM' del multímetro.
   • Inserta el cable rojo en el puerto de amperaje adecuado. Generalmente hay dos: uno para corrientes bajas (mA o µA) y otro para corrientes altas (A, a menudo 10A o 20A). Si no estás seguro de la magnitud de la corriente, siempre empieza con el rango más alto (por ejemplo, el puerto de 10A) para evitar dañar el fusible interno del multímetro.
   • Gira el selector del multímetro a la función de medición de corriente (A, mA o µA), asegurándote de elegir el tipo de corriente correcto (CC/DC o CA/AC).

Paso 2: Medición de la Corriente Total del Circuito

Para medir la corriente total que la fuente suministra al circuito paralelo, debes insertar el amperímetro en serie con la fuente antes de que la corriente se divida en las ramas.

1. Abre el Circuito: Desconecta uno de los cables de la fuente de alimentación (el positivo, por ejemplo) antes de que llegue al primer punto de división (nodo) del circuito paralelo.
2. Conecta el Amperímetro: Conecta la punta de prueba roja del multímetro al terminal de la fuente que desconectaste. Conecta la punta de prueba negra del multímetro al punto donde normalmente iría el cable que desconectaste (el nodo o la entrada del circuito paralelo). De esta manera, el amperímetro se convierte en parte del camino de la corriente, obligando a toda la corriente total a pasar a través de él.
3. Aplica la Alimentación: Una vez que el multímetro está correctamente conectado, puedes volver a aplicar la alimentación al circuito.
4. Lee el Valor: El multímetro mostrará la corriente total que fluye a través del circuito paralelo.
5. Desconecta y Restaura: Una vez realizada la lectura, desconecta la alimentación nuevamente, retira el amperímetro y reconecta el circuito a su estado original.

Paso 3: Medición de la Corriente en una Rama Individual

Para medir la corriente que fluye a través de una rama específica de un circuito paralelo, el proceso es similar, pero se aplica a esa rama en particular.

1. Desconecta la Alimentación: Apaga y desconecta la fuente de energía.
2. Abre la Rama: Identifica la rama específica que deseas medir. Desconecta uno de los extremos del componente en esa rama (por ejemplo, una resistencia o un LED) del resto del circuito.
3. Conecta el Amperímetro: Conecta la punta de prueba roja del multímetro al punto donde estaba conectado el componente (el nodo). Conecta la punta de prueba negra del multímetro al terminal libre del componente. De nuevo, el amperímetro está ahora en serie con la rama, forzando a la corriente de esa rama a pasar a través de él.
4. Aplica la Alimentación: Vuelve a encender la fuente de alimentación.
5. Lee el Valor: El multímetro mostrará la corriente que fluye a través de esa rama específica.
6. Verifica con LCK: Si has medido la corriente en todas las ramas individuales, puedes sumar estos valores. La suma debería ser aproximadamente igual a la corriente total que mediste en el Paso 2 (o calculada si conoces el voltaje total y la resistencia equivalente). Esta es una excelente manera de verificar tus mediciones y la Ley de Corriente de Kirchhoff.
7. Desconecta y Restaura: Apaga la alimentación, retira el multímetro y reconecta la rama a su estado original.

Errores Comunes y Consejos para Evitarlos

• Conectar el Amperímetro en Paralelo: ¡Este es el error más peligroso y común! Si conectas el amperímetro en paralelo con una fuente de voltaje o un componente, su muy baja resistencia interna actuará como un cortocircuito, resultando en una corriente excesiva que puede dañar el multímetro (quemar el fusible o el dispositivo), la fuente de alimentación o incluso causar un incendio. Siempre, siempre, conecta el amperímetro en serie.
• Selección Incorrecta del Rango: Si el rango seleccionado es demasiado bajo para la corriente que se mide, el multímetro puede indicar 'OL' (sobrecarga) o mostrar una lectura errónea. Si el rango es demasiado alto, la lectura carecerá de precisión. Siempre comienza con el rango más alto y disminuye si es necesario.
• No Desconectar la Alimentación: Intentar conectar o desconectar un amperímetro en un circuito activo puede provocar arcos eléctricos, cortocircuitos o dañar el equipo. Siempre apaga la fuente de alimentación antes de hacer cambios en las conexiones.
• Polaridad Incorrecta (para CC): Aunque la mayoría de los multímetros digitales mostrarán un signo negativo si la polaridad es inversa, es una buena práctica conectar la punta roja al lado positivo de la corriente que entra al amperímetro y la punta negra al lado negativo.
• Fusible Quemado: Si tu multímetro no mide corriente, es posible que el fusible interno esté quemado debido a una conexión incorrecta o una sobrecarga. La mayoría de los multímetros tienen un fusible reemplazable para la función de amperaje.

Tabla Comparativa: Corriente en Circuitos Serie vs. Paralelo

Preguntas Frecuentes (FAQ)

¿Por qué mi multímetro marca cero al medir corriente?

Hay varias razones posibles: el circuito no está recibiendo energía, el multímetro está en el rango incorrecto (demasiado alto), el fusible del multímetro está quemado, o el multímetro no está conectado en serie con la parte del circuito que estás intentando medir. Asegúrate de que el circuito esté cerrado y que la corriente fluya a través del multímetro.

¿Qué es la Ley de Corriente de Kirchhoff y cómo se aplica aquí?

La Ley de Corriente de Kirchhoff (LCK) establece que la suma algebraica de las corrientes que entran a un nodo (unión de tres o más cables) es igual a cero, o equivalentemente, la suma de las corrientes que entran a un nodo es igual a la suma de las corrientes que salen de él. En un circuito paralelo, esto significa que la corriente total que sale de la fuente se divide entre las diferentes ramas, y si sumas las corrientes de todas las ramas, el resultado debe ser igual a la corriente total.

¿Es seguro medir corriente en un circuito de alto voltaje?

La medición de corriente en circuitos de alto voltaje requiere precauciones adicionales y equipo especializado. Los multímetros tienen clasificaciones de voltaje y corriente máximas. Nunca excedas estas clasificaciones. Si no estás capacitado para trabajar con alto voltaje, busca la ayuda de un profesional. La seguridad es primordial.

¿Puedo usar un amperímetro de pinza para medir corriente continua (CC)?

Sí, pero no todos los amperímetros de pinza pueden hacerlo. Los amperímetros de pinza más básicos suelen medir solo corriente alterna (CA). Para medir corriente continua (CC) con una pinza, necesitas un modelo que utilice el efecto Hall, que es capaz de detectar campos magnéticos estáticos. Asegúrate de que el modelo que tienes especifica la capacidad de medir CC.

¿Qué significa si mi multímetro muestra un signo negativo al medir corriente?

Un signo negativo indica que la corriente está fluyendo en la dirección opuesta a la que esperabas, o que has conectado las puntas de prueba del multímetro con la polaridad invertida. En un circuito de CC, esto simplemente significa que la corriente está fluyendo del terminal negativo al positivo del amperímetro. No es un error crítico si solo te interesa la magnitud, pero es una buena práctica corregir la polaridad para obtener una lectura positiva.

Conclusión

Medir amperios en un circuito paralelo es una habilidad esencial que te permitirá entender mejor el comportamiento de la electricidad, diagnosticar problemas y asegurar la correcta operación de tus proyectos. La clave reside en comprender la Ley de Corriente de Kirchhoff, la división de la corriente en las ramas y, fundamentalmente, conectar siempre el amperímetro en serie con la parte del circuito que deseas medir. Practica con la seguridad en mente, utiliza las herramientas correctas como el multímetro o el amperímetro de pinza, y pronto dominarás esta importante técnica de medición eléctrica.
