RPM y Hz: El Secreto de la Velocidad del Motor

Los motores eléctricos son el corazón de innumerables máquinas y sistemas que nos rodean, desde pequeños electrodomésticos hasta la maquinaria pesada de la industria. Su versatilidad es asombrosa, con potencias que van desde fracciones de caballo de fuerza (HP) hasta miles de HP. Sin embargo, más allá de su potencia y eficiencia, una de las características más cruciales y, a menudo, menos comprendidas, es su velocidad de rotación, medida en revoluciones por minuto (RPM). Esta velocidad no es aleatoria; está intrínsecamente ligada a dos factores fundamentales: la construcción física del motor y, de manera muy significativa, la frecuencia (Hz) del suministro eléctrico. Comprender esta relación es vital para cualquier ingeniero, técnico o entusiasta que desee optimizar el rendimiento y garantizar la longevidad de estos dispositivos esenciales.

La placa de identificación de un motor no solo nos informa sobre su voltaje de entrada, corriente nominal o eficiencia energética, sino que también detalla su velocidad en RPM. Esta especificación es tan crítica como la potencia requerida para una carga mecánica específica, ya que define cómo el motor interactuará con el sistema al que está conectado. Pero, ¿cómo exactamente una simple medida de frecuencia como los Hertz puede dictar la velocidad a la que un motor gira? La respuesta radica en los principios del electromagnetismo y el diseño inteligente de estos convertidores de energía. Acompáñanos en este viaje para desglosar la conexión fundamental entre la frecuencia de la red eléctrica y la velocidad de giro de tu motor.

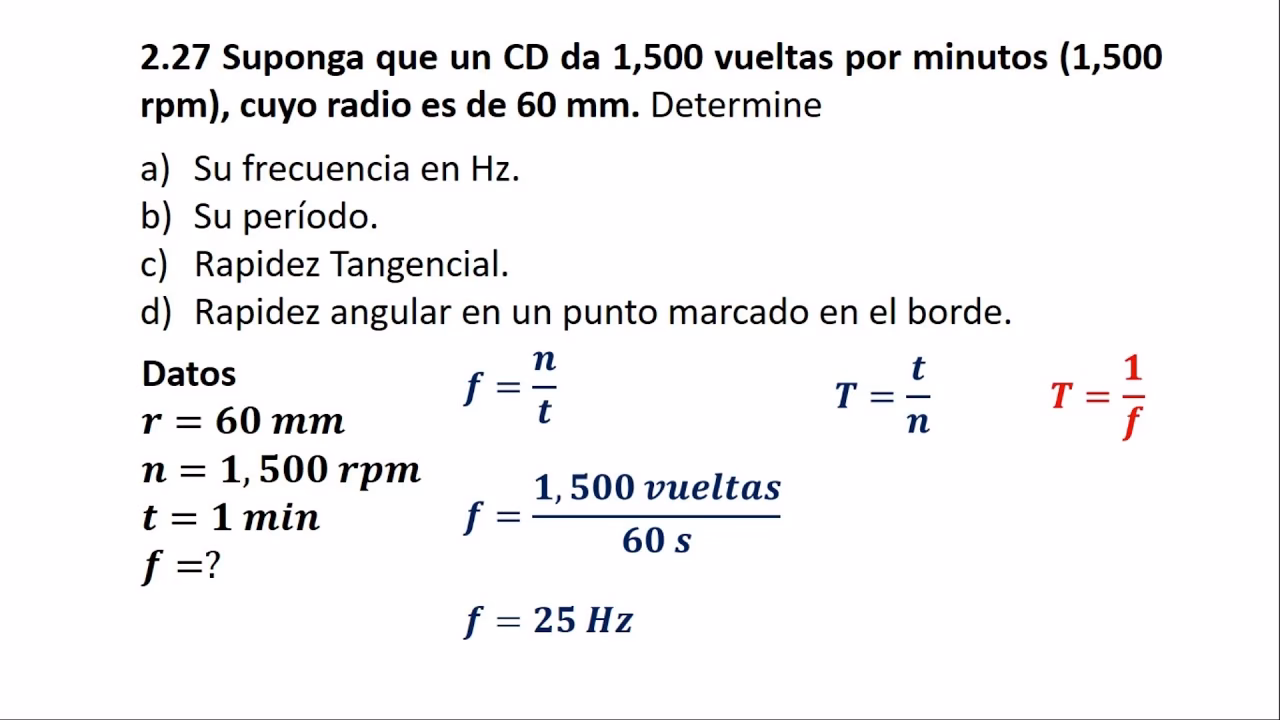

¿Cómo se relacionan la frecuencia de voltaje y la velocidad del motor?

La frecuencia del voltaje de alimentación es un factor determinante en la velocidad de un motor eléctrico, especialmente en los motores de corriente alterna (CA). La frecuencia, medida en Hertz (Hz), indica el número de ciclos por segundo en los que la corriente alterna cambia de dirección. En la mayoría de los países, el suministro eléctrico opera a 50 Hz o 60 Hz. Esta diferencia, aparentemente pequeña, tiene un impacto directo y significativo en el comportamiento de un motor.

Para entenderlo, debemos considerar que la velocidad a la que un campo magnético giratorio se establece dentro del estator de un motor es directamente proporcional a la frecuencia de la fuente de alimentación. Cuanto más rápido cambia la polaridad de la corriente, más rápido gira este campo magnético. Por ejemplo, una fuente de 60 Hz cambia de polaridad 60 veces por segundo, mientras que una de 50 Hz lo hace 50 veces por segundo. Esta diferencia del 20% se traduce directamente en la velocidad síncrona del motor.

Aunque un motor trifásico, por ejemplo, puede girar con ambas frecuencias, su rendimiento óptimo se logra cuando se utiliza con la frecuencia para la cual fue diseñado. Utilizar un motor especificado para una frecuencia con otra puede generar una serie de problemas de rendimiento y, en casos extremos, daños al equipo. La clave está en la armonía entre el diseño del motor y las características de la red eléctrica.

Impacto de conectar un motor de 50Hz a 60Hz y viceversa

La compatibilidad entre la frecuencia de la red eléctrica y la frecuencia nominal de un motor es crucial. Las consecuencias de una falta de coincidencia pueden variar desde una operación ineficiente hasta daños permanentes. Analicemos ambos escenarios:

Motor de 50 Hz en una red de 60 Hz

Cuando un motor diseñado para 50 Hz se conecta a un suministro de 60 Hz, este girará aproximadamente un 20% más rápido de su velocidad nominal. Esto se debe a que la fuente de 60 Hz cambia de polaridad un 20% más rápido que una de 50 Hz, acelerando el campo magnético giratorio. El par motor se mantiene relativamente constante, pero el aumento de la velocidad se traduce en una mayor potencia en el eje. A primera vista, esto podría parecer beneficioso, pero tiene sus inconvenientes:

• Aumento de la temperatura: El motor liberará más calor debido al aumento de la velocidad y las pérdidas asociadas. Aunque el ventilador de enfriamiento del motor también acelerará, ayudando a disipar parte de este calor adicional, no siempre es suficiente.
• Reducción del factor de potencia: El motor tiende a consumir más corriente reactiva, lo que puede disminuir su factor de potencia general. Un factor de potencia bajo es indeseable en instalaciones eléctricas, ya que implica un uso ineficiente de la energía y puede resultar en multas por parte de la compañía eléctrica.
• Mayor estrés mecánico: Las piezas giratorias y los rodamientos pueden experimentar un mayor desgaste debido a la velocidad incrementada, reduciendo la vida útil del motor.

Motor de 60 Hz en una red de 50 Hz

Este escenario es considerablemente más delicado y potencialmente más dañino para el motor. Reducir la frecuencia de alimentación de 60 Hz a 50 Hz, manteniendo el mismo voltaje, puede saturar el núcleo magnético del motor. La saturación magnética ocurre cuando el material del núcleo ya no puede concentrar las líneas de flujo magnético de manera efectiva, lo que lleva a un aumento desproporcionado de la corriente de excitación. Las consecuencias son graves:

• Aumento excesivo de la corriente: La corriente de magnetización se disparará, lo que puede causar un sobrecalentamiento severo y rápido del motor.
• Daño al aislamiento: El calor excesivo puede degradar el aislamiento de los devanados, provocando cortocircuitos y fallas catastróficas.
• Reducción de la eficiencia: El motor operará de manera ineficiente, con un rendimiento muy por debajo de lo esperado.

La forma más sencilla y efectiva de prevenir la saturación en este caso es reducir el voltaje de entrada en proporción a la reducción de la frecuencia. Idealmente, la relación Voltios por Hertz (V/Hz) debe mantenerse constante. Si un motor de 60 Hz funciona normalmente a 240 V, y se conecta a una red de 50 Hz, la frecuencia se reduce al 83.3% (50/60 = 0.833). Para mantener la relación V/Hz constante, el voltaje de entrada también debe reducirse al 83.3%.

Ejemplo práctico:

• Motor de 60 Hz a 240 V. Relación V/Hz = 240V / 60Hz = 4 V/Hz.
• Para operar a 50 Hz manteniendo la misma relación de 4 V/Hz, el voltaje de entrada debería ser 4 V/Hz * 50 Hz = 200 V.

Asegurarse de que el voltaje y la frecuencia sean compatibles es fundamental para la seguridad y el rendimiento óptimo de los motores eléctricos en cualquier aplicación.

Cableado del motor y número de polos

Además de la frecuencia de la alimentación, la construcción interna del motor, específicamente el número de polos magnéticos, es otro factor crítico que determina su velocidad de rotación. Un imán permanente tiene dos polos (norte y sur), pero los motores eléctricos pueden ser cableados de tal manera que su campo magnético efectivo tenga un número mayor de polos.

Imagina un motor de dos polos: cada cambio de polaridad de la corriente en las bobinas del estator hace que el rotor complete una revolución completa. En cambio, un motor de cuatro polos solo girará 180° (media revolución) con un solo cambio de polaridad. Esto significa que un motor con más polos girará a una velocidad más baja si todos los demás factores son iguales. Un motor de 4 polos, por ejemplo, girará a la mitad de la velocidad de un motor de 2 polos.

La velocidad teórica a la que gira el campo magnético en el estator de un motor de CA, conocida como velocidad síncrona, se puede calcular con la siguiente fórmula:

RPM Síncronas = (120 * Frecuencia) / Número de Polos

• Frecuencia (F): Se expresa en Hertz (Hz).
• Número de Polos (P): Siempre debe ser un número par (2, 4, 6, 8, etc.), ya que los polos magnéticos siempre vienen en pares.

Usemos esta ecuación para ilustrar la relación:

• Para un suministro de 60 Hz:
  • Un motor de 2 polos girará a (120 * 60) / 2 = 7200 / 2 = 3600 RPM.
  • Un motor de 4 polos girará a (120 * 60) / 4 = 7200 / 4 = 1800 RPM.
• Para un suministro de 50 Hz:
  • Un motor de 2 polos girará a (120 * 50) / 2 = 6000 / 2 = 3000 RPM.
  • Un motor de 4 polos girará a (120 * 50) / 4 = 6000 / 4 = 1500 RPM.
  • Un motor de 6 polos girará a (120 * 50) / 6 = 6000 / 6 = 1000 RPM.

Esta tabla resume las velocidades síncronas típicas para diferentes números de polos y frecuencias:

Es importante destacar que la velocidad calculada con esta fórmula es la velocidad síncrona, que es la velocidad del campo magnético giratorio. La velocidad real del eje del motor puede diferir, dependiendo del tipo de motor.

Velocidad Síncrona vs. Velocidad Real (Motores Síncronos e de Inducción)

La distinción entre la velocidad síncrona y la velocidad real de un motor es fundamental para comprender su funcionamiento. Aunque la fórmula nos da la velocidad del campo magnético giratorio, el rotor del motor no siempre gira exactamente a esa velocidad.

Motores Síncronos

En un motor síncrono, el rotor utiliza un imán permanente o un electroimán que se "engancha" magnéticamente con el campo giratorio del estator. Esto significa que el rotor gira exactamente a la velocidad síncrona calculada. Si la placa de identificación de un motor indica una velocidad de 1800 RPM y está diseñado para 60 Hz, es muy probable que sea un motor síncrono de 4 polos.

Motores de Inducción (Asíncronos)

Por otro lado, los motores de inducción, que son los más comunes en aplicaciones industriales y domésticas, operan ligeramente por debajo de la velocidad síncrona. Esta pequeña diferencia de velocidad se conoce como "deslizamiento" o "slip" y es fundamental para el principio de funcionamiento de estos motores. La inducción electromagnética requiere que haya un movimiento relativo entre el campo magnético del estator y el rotor para inducir corrientes en este último. Si el rotor girara a la misma velocidad que el campo magnético, no habría inducción de corriente y, por lo tanto, no se produciría par motor.

Por ejemplo, si la velocidad síncrona calculada para un motor de 4 polos a 60 Hz es de 1800 RPM, un motor de inducción con esa configuración podría tener una velocidad nominal en la placa de 1760 RPM, 1750 RPM o un valor similar ligeramente inferior. Esta diferencia no es un mal funcionamiento, sino una característica inherente al diseño y la operación de los motores de inducción. El deslizamiento varía con la carga del motor: a mayor carga, mayor deslizamiento (y menor RPM real).

Controlando la velocidad con Variadores de Frecuencia (VFD)

En muchas aplicaciones, la capacidad de variar la velocidad de un motor es crucial para optimizar el proceso, ahorrar energía o adaptar la máquina a diferentes requisitos de operación. Aquí es donde entran en juego los Variadores de Frecuencia (VFD), también conocidos como variadores de velocidad o inversores.

Un VFD es un dispositivo electrónico de potencia que controla la velocidad de un motor eléctrico ajustando la frecuencia y el voltaje de la alimentación que llega al motor. Como su nombre lo indica, el VFD manipula la frecuencia de salida, lo que a su vez altera la velocidad síncrona del motor. Al mismo tiempo, el VFD también modula el voltaje de salida de manera proporcional a la frecuencia para mantener la relación V/Hz constante. Esta capacidad es vital porque, como vimos anteriormente, mantener la relación V/Hz es esencial para evitar la saturación magnética del núcleo del motor y su consecuente sobrecalentamiento.

Las ventajas de utilizar un VFD son numerosas:

• Control preciso de la velocidad: Permite ajustar la velocidad del motor desde cero hasta su valor nominal, e incluso por encima en algunos casos, con gran precisión.
• Ahorro de energía: En aplicaciones donde la carga varía, reducir la velocidad del motor con un VFD puede generar ahorros energéticos significativos, especialmente en bombas y ventiladores, donde el consumo de energía es proporcional al cubo de la velocidad.
• Arranque suave: Los VFD permiten arrancar los motores de manera suave, reduciendo el estrés mecánico en el motor y la maquinaria conectada, y disminuyendo los picos de corriente en la red eléctrica.
• Mayor vida útil del motor: Al reducir el estrés en el arranque y permitir una operación a velocidades óptimas, la vida útil del motor se prolonga.

Sin embargo, los VFD no están exentos de desventajas. Su principal inconveniente es que son cargas no lineales, lo que significa que pueden causar distorsión armónica en la red eléctrica. Las armónicas son múltiplos de la frecuencia fundamental (50 o 60 Hz) que pueden interferir con otros equipos electrónicos, sobrecalentar transformadores y cables, y reducir la calidad de la energía. Este problema puede mitigarse mediante el uso de filtros de armónicas o diseños de VFD más avanzados.

En resumen, los VFD son herramientas poderosas para el control de motores, permitiendo una flexibilidad y eficiencia que no se lograrían con un arranque directo a la red. Su implementación adecuada es clave para aprovechar al máximo el potencial de los sistemas de accionamiento eléctrico.

Preguntas Frecuentes (FAQ)

¿Por qué mi motor de 50Hz gira más rápido en una red de 60Hz?

Un motor de 50Hz girará aproximadamente un 20% más rápido en una red de 60Hz porque la frecuencia de la alimentación dicta la velocidad del campo magnético giratorio en el estator. Una frecuencia más alta significa que el campo magnético "cambia" de dirección más rápidamente, lo que acelera el rotor del motor.

¿Qué es la relación V/Hz y por qué es importante?

La relación V/Hz (Voltios por Hertz) es la proporción entre el voltaje de alimentación y la frecuencia. Es crucial mantener esta relación constante para evitar la saturación del núcleo magnético del motor. Si el voltaje no se reduce proporcionalmente a la frecuencia (por ejemplo, al operar un motor de 60Hz en una red de 50Hz), el núcleo se satura, lo que provoca un aumento excesivo de la corriente, sobrecalentamiento y posibles daños al motor.

¿Cómo afecta el número de polos a la velocidad de un motor?

El número de polos magnéticos en un motor eléctrico tiene una relación inversa con su velocidad de rotación. Cuantos más pares de polos tenga un motor, más lenta será su velocidad síncrona. Por ejemplo, un motor de 4 polos girará a la mitad de la velocidad de un motor de 2 polos, asumiendo la misma frecuencia de alimentación.

¿Cuál es la diferencia entre la velocidad síncrona y la velocidad real de un motor?

La velocidad síncrona es la velocidad teórica del campo magnético giratorio en el estator, calculada a partir de la frecuencia y el número de polos. La velocidad real es la velocidad a la que realmente gira el eje del motor. En los motores síncronos, la velocidad real es igual a la síncronas. En los motores de inducción, la velocidad real es ligeramente inferior a la síncrona (debido al deslizamiento), lo cual es necesario para que el motor genere par.

¿Puedo usar un motor de 60Hz en una red de 50Hz sin problemas?

No sin tomar precauciones. Si se conecta un motor de 60Hz a una red de 50Hz sin ajustar el voltaje, se producirá una saturación del núcleo magnético, lo que llevará a un sobrecalentamiento y posible daño. Para evitar esto, el voltaje de alimentación debe reducirse proporcionalmente para mantener la relación V/Hz constante. Por ejemplo, si un motor de 60Hz opera a 240V, en una red de 50Hz debería operarse a 200V.

¿Qué es un variador de frecuencia (VFD)?

Un variador de frecuencia (VFD) es un dispositivo electrónico que permite controlar la velocidad de un motor eléctrico ajustando la frecuencia y el voltaje de su alimentación. Los VFDs son fundamentales para optimizar procesos, ahorrar energía mediante el control de la velocidad y proporcionar arranques suaves a los motores, aunque pueden introducir distorsión armónica en la red.
