Calculando la Resistencia Eléctrica: Guía Completa

En el vasto y fascinante mundo de la electricidad y la electrónica, uno de los conceptos más fundamentales y omnipresentes es el de la resistencia eléctrica. Comprender cómo calcularla y cómo interpretarla no es solo una habilidad técnica, sino una clave para diseñar, diagnosticar y manipular circuitos con precisión. Desde los cables que transportan energía en nuestros hogares hasta los diminutos componentes que dan vida a nuestros dispositivos inteligentes, la resistencia juega un papel crucial, determinando el flujo de corriente y la disipación de energía. Pero, ¿cómo cuantificamos este obstáculo al paso de los electrones? ¿Cuáles son los factores que la influyen y cómo podemos descifrar el valor de una resistencia, especialmente de esas diminutas versiones que encontramos en la electrónica moderna?

Este artículo le guiará a través de los métodos esenciales para calcular la resistencia, abarcando tanto sus propiedades intrínsecas en un conductor como su comportamiento bajo diferentes condiciones. Exploraremos las fórmulas fundamentales, la influencia de la temperatura y, de manera crucial para la electrónica actual, cómo interpretar los códigos de las resistencias de montaje superficial (SMD), esos pequeños gigantes que han revolucionado el diseño de circuitos compactos. Prepárese para desentrañar los secretos de la resistencia y potenciar sus conocimientos en el apasionante campo de la electricidad.

Fundamentos del Cálculo de la Resistencia Eléctrica en Materiales

La resistencia eléctrica de un material es, en esencia, la oposición que este presenta al flujo de corriente eléctrica. Imagínese una tubería por la que fluye agua; si la tubería es más estrecha o más larga, el agua encontrará más dificultad para pasar. De manera similar, los electrones que se mueven a través de un conductor experimentan colisiones con los átomos del material, lo que limita su movimiento. Esta oposición se cuantifica como resistencia.

Para calcular la resistencia (R) que ofrece un material conductor al paso de la corriente eléctrica, es necesario considerar tres factores clave relacionados con sus propiedades físicas y dimensiones: su naturaleza intrínseca, su longitud y el área de su sección transversal. La relación entre estos factores se expresa a través de una fórmula fundamental en la física de materiales:

R = ρ * (L / A)

Donde:

• R: Representa la resistencia del conductor. Su unidad de medida en el Sistema Internacional es el Ohm (Ω). Un Ohm es la resistencia que presenta un conductor cuando a través de él fluye una corriente de un amperio al ser sometido a una diferencia de potencial de un voltio.
• ρ (rho): Es el coeficiente de resistividad o resistencia específica del material. Este valor es una propiedad intrínseca del material y cuantifica qué tan fuertemente se opone a la corriente eléctrica. Materiales con baja resistividad, como el cobre o la plata, son excelentes conductores, mientras que aquellos con alta resistividad son aislantes o semiconductores. Su unidad de medida es el Ohm-metro (Ω·m).
• L: Es la longitud del conductor. Se mide en metros (m). Intuitivamente, cuanto más largo sea un conductor, mayor será la "trayectoria" que los electrones deben recorrer, y por lo tanto, mayor será la resistencia que encontrarán.
• A: Es el área de la sección transversal del conductor. Se mide en metros cuadrados (m²). Una mayor área de sección transversal significa que hay más "caminos" disponibles para que los electrones fluyan, reduciendo así la oposición y, por ende, la resistencia. Piénselo como una carretera: cuanta más ancha sea, más vehículos pueden pasar simultáneamente con menos congestión.

Resistividad de Materiales Conductores Comunes

La resistividad (ρ) es un factor crítico que diferencia a los materiales en términos de su capacidad para conducir la electricidad. A continuación, se presenta una tabla con los valores de resistividad para algunos metales comunes a una temperatura de 0 °C. Es importante notar que estos valores son específicos para una temperatura dada, ya que la resistividad, como veremos, varía con ella.

Como se observa en la tabla, la plata es el metal con menor resistividad, lo que la convierte en el mejor conductor eléctrico, aunque su alto costo limita su uso en aplicaciones masivas. El cobre es la opción más común debido a su excelente conductividad y su costo más accesible, mientras que el aluminio, aunque tiene una resistividad ligeramente mayor, es valorado por su ligereza en aplicaciones como líneas de transmisión de alto voltaje.

Ejemplo de Cálculo de Resistencia

Para ilustrar cómo se aplica la fórmula, consideremos un ejemplo práctico:

Supongamos que tenemos un cable de cobre con las siguientes características:

• Longitud (L) = 100 metros
• Diámetro = 2 mm (esto implica un radio de 1 mm o 0.001 m)
• Resistividad del cobre (ρ) = 1.72 x 10^-8 Ω·m (a 0 °C, asumiremos esta temperatura para el ejemplo)

Primero, necesitamos calcular el área de la sección transversal (A) del cable. Dado que es un cable cilíndrico, el área de su sección transversal es la de un círculo: A = π * r².

• Radio (r) = 1 mm = 0.001 m
• A = π * (0.001 m)² = π * 0.000001 m² ≈ 3.14159 x 10^-6 m²

Ahora, aplicamos la fórmula de la resistencia:

• R = ρ * (L / A)
• R = (1.72 x 10^-8 Ω·m) * (100 m / 3.14159 x 10^-6 m²)
• R = (1.72 x 10^-8 Ω·m) * (31830988.6 m^-1)
• R ≈ 0.547 Ω

Así, un cable de cobre de 100 metros con un diámetro de 2 mm tendría una resistencia aproximada de 0.547 Ohms a 0 °C.

Variación de la Resistencia con la Temperatura

La resistividad de un material, y por ende su resistencia, no es un valor constante; varía significativamente con la temperatura. En la mayoría de los metales, la resistencia aumenta a medida que la temperatura se eleva. Esto se debe a que un incremento en la temperatura provoca una mayor agitación térmica de los átomos dentro del material. Esta agitación aumenta la frecuencia de las colisiones entre los electrones en movimiento y los iones de la red cristalina, lo que dificulta el flujo de corriente y, por consiguiente, incrementa la resistencia.

La relación entre la resistencia a una temperatura dada y la resistencia a una temperatura de referencia (comúnmente 0 °C o 20 °C) se puede expresar mediante la siguiente fórmula:

Rt = Ro (1 + αT)

Donde:

• R_t: Es la resistencia del conductor en Ohms (Ω) a una cierta temperatura (T).
• R_o: Es la resistencia del conductor en Ohms (Ω) a una temperatura de referencia, usualmente 0 °C.
• α (alfa): Es el coeficiente de temperatura de la resistencia del material conductor. Este valor es específico para cada material y se mide en 1/°C (por cada grado Celsius). Indica cuánto cambia la resistencia por cada grado de cambio de temperatura. Para la mayoría de los metales, α es positivo, lo que significa que la resistencia aumenta con la temperatura. Sin embargo, para algunos materiales, como el carbono, α es negativo, lo que implica que su resistencia disminuye al aumentar la temperatura.
• T: Es la temperatura en grados Celsius (°C) por encima de la temperatura de referencia (0 °C en este caso).

Coeficiente de Temperatura para Algunas Sustancias

A continuación, se presenta una tabla con los coeficientes de temperatura (α) para algunas sustancias comunes. Estos valores son cruciales para cálculos precisos de resistencia en aplicaciones donde la temperatura puede variar considerablemente, como en motores, generadores o sensores de temperatura (termistores, RTD).

Ejemplo de Cálculo de Resistencia con Temperatura

Continuando con el ejemplo anterior, si el cable de cobre de 0.547 Ω (a 0 °C) se calienta a una temperatura ambiente de 25 °C, ¿cuál será su nueva resistencia?

• R_o = 0.547 Ω (resistencia a 0 °C)
• α para el cobre = 3.8 x 10^-3 1/°C
• T = 25 °C

Aplicamos la fórmula:

• R_t = R_o (1 + αT)
• R_t = 0.547 Ω * (1 + (3.8 x 10^-3 1/°C) * 25 °C)
• R_t = 0.547 Ω * (1 + 0.095)
• R_t = 0.547 Ω * 1.095
• R_t ≈ 0.599 Ω

Como se esperaba, la resistencia del cable de cobre aumenta de 0.547 Ω a 0.599 Ω al elevar su temperatura de 0 °C a 25 °C.

Decodificación de Resistencias SMD: Pequeñas pero Poderosas

En la electrónica moderna, la miniaturización es una tendencia constante. Los componentes de montaje superficial, conocidos como SMD (Surface Mount Devices), han revolucionado el diseño de circuitos al permitir una mayor densidad de componentes y un tamaño global reducido. Las resistencias SMD, en particular, son extremadamente populares debido a su tamaño compacto, su facilidad para la fabricación automatizada (soldadura por reflujo) y la ausencia de la necesidad de perforar la placa de circuito impreso, ya que se sueldan directamente sobre la superficie.

Si bien los beneficios de las resistencias SMD son innegables, su pequeño tamaño presenta un desafío: ¿cómo se indica su valor? A diferencia de las resistencias de orificio pasante tradicionales que utilizan bandas de colores, las resistencias SMD emplean códigos numéricos impresos en su cuerpo. Estos códigos pueden variar en longitud (de 1 a 4 dígitos, aunque los más comunes son de 3 o 4), y su interpretación es crucial para el correcto ensamblaje y reparación de circuitos.

Las resistencias SMD suelen tener un factor de error o tolerancia relativamente bajo, a menudo del 5%, lo que las hace adecuadas para una amplia gama de aplicaciones, desde proyectos de hobby hasta diseños profesionales.

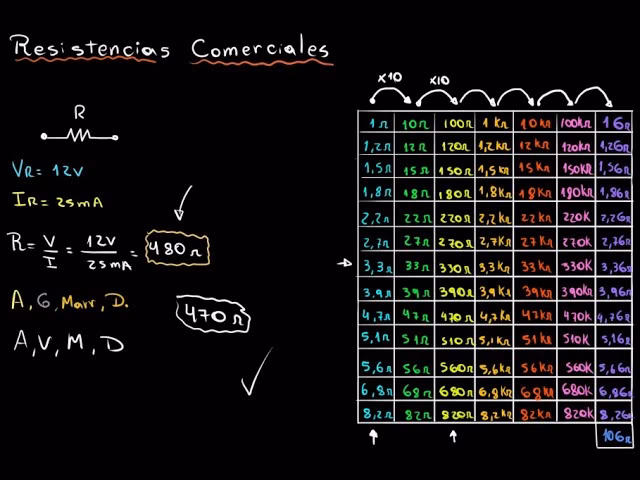

Códigos de Tres Cifras en Resistencias SMD

Las resistencias SMD con códigos de tres cifras son las más comunes y, afortunadamente, las más sencillas de decodificar. El sistema es el siguiente:

• Los dos primeros dígitos representan el valor numérico base de la resistencia.
• El tercer dígito es el multiplicador, es decir, la cantidad de ceros que deben agregarse al valor base.

Ejemplos de Códigos de Tres Cifras:

• 472: Los dos primeros dígitos son "47". El tercer dígito es "2", lo que significa que debemos añadir dos ceros. Por lo tanto, el valor es 4700 Ohms, o lo que es lo mismo, 4.7 kOhms (4.7 kΩ).
• 103: Los dos primeros dígitos son "10". El tercer dígito es "3", lo que implica añadir tres ceros. El valor es 10000 Ohms, o 10 kOhms (10 kΩ).
• 220: Los dos primeros dígitos son "22". El tercer dígito es "0", lo que significa que no se añaden ceros. El valor es 22 Ohms (22 Ω).
• 331: Los dos primeros dígitos son "33". El tercer dígito es "1", lo que significa añadir un cero. El valor es 330 Ohms (330 Ω).

Este sistema permite codificar una amplia gama de valores de resistencia de manera compacta y eficiente.

Códigos con la Letra "R" para Valores Menores de 10 Ohms

El sistema de tres cifras tiene una limitación: el valor más pequeño que se puede codificar es 10 Ohms (con el código "100", que es 10 seguido de cero ceros). Para resistencias con valores inferiores a 10 Ohms, se utiliza una convención especial que incorpora la letra "R". La "R" actúa como un punto decimal.

Ejemplos de Códigos con "R":

• 4R7: En este caso, la "R" reemplaza la coma decimal. Por lo tanto, el valor es 4.7 Ohms (4.7 Ω).
• 2R2: El valor es 2.2 Ohms (2.2 Ω).
• R56: Cuando la "R" es la primera cifra, significa que el valor es menor de 1 Ohm. La "R" sigue actuando como punto decimal, por lo que el valor es 0.56 Ohms (0.56 Ω).
• R10: El valor es 0.10 Ohms (0.1 Ω).

Es importante familiarizarse con estos códigos, ya que son muy comunes en la electrónica de consumo y en dispositivos compactos. Siempre es recomendable consultar tablas de decodificación o usar calculadoras en línea si tiene dudas sobre un código específico, especialmente con los códigos de 4 dígitos (que no hemos cubierto en detalle aquí, pero que siguen una lógica similar de tres dígitos de valor y un multiplicador).

Comparativa y Consideraciones Prácticas

Para entender mejor la aplicación de los diferentes tipos de resistencias y métodos de cálculo, es útil comparar sus características:

La elección entre un tipo de resistencia y otro, o la necesidad de calcular su valor de forma teórica, depende en gran medida de la aplicación. Para el diseño de nuevos conductores o el análisis de materiales, el cálculo basado en la resistividad y las dimensiones es indispensable. Para el ensamblaje o la reparación de dispositivos electrónicos, la decodificación de los códigos SMD es una habilidad esencial.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre resistencia y resistividad?

La resistencia (R) es una propiedad de un objeto específico (como un cable o un componente) que cuantifica su oposición al flujo de corriente. Depende de las dimensiones del objeto (longitud y área) y del material del que está hecho. Se mide en Ohms (Ω).

La resistividad (ρ), por otro lado, es una propiedad intrínseca de un material en sí mismo, independientemente de su forma o tamaño. Es una medida de qué tan fuertemente el material se opone al flujo de corriente. Se mide en Ohm-metro (Ω·m). Un material puede tener una baja resistividad (buen conductor), pero si se le da una forma muy larga y delgada, el objeto resultante tendrá una alta resistencia.

¿Por qué la temperatura afecta la resistencia de los metales?

En los metales, la resistencia aumenta con la temperatura porque el aumento de la energía térmica provoca que los átomos de la red cristalina vibren con mayor amplitud. Estas vibraciones más intensas aumentan la probabilidad de colisiones entre los electrones en movimiento (que constituyen la corriente eléctrica) y los átomos vibrantes. Cuantas más colisiones haya, mayor será la dificultad para que los electrones se muevan libremente, lo que se traduce en un aumento de la resistencia.

¿Existen otros factores que afecten la resistencia de un conductor?

Sí, además de la resistividad del material, la longitud, el área de la sección transversal y la temperatura, otros factores pueden influir, aunque en menor medida en la mayoría de las aplicaciones estándar. Estos incluyen la pureza del material (las impurezas pueden aumentar la resistencia), el estrés mecánico (la deformación puede alterar la estructura atómica y, por ende, la resistencia), y en casos muy específicos, la presencia de campos magnéticos intensos (efecto Hall).

¿Cómo puedo medir el valor de una resistencia en un circuito real?

El valor de una resistencia en un circuito se puede medir utilizando un multímetro en su función de óhmetro. Antes de medir, es crucial asegurarse de que el componente no esté energizado y, preferiblemente, que esté desconectado del circuito para obtener una lectura precisa y evitar dañar el multímetro o el circuito. Un óhmetro aplica una pequeña corriente conocida a través de la resistencia y mide la caída de voltaje resultante para calcular el valor de la resistencia utilizando la Ley de Ohm (R = V/I).

¿Qué significa el "factor de error" o "tolerancia" de una resistencia?

El factor de error o tolerancia de una resistencia, expresado en porcentaje (ej. 5%, 1%), indica cuánto puede desviarse el valor real de la resistencia de su valor nominal (el valor impreso o codificado en ella). Por ejemplo, una resistencia de 100 Ohms con una tolerancia del 5% tendrá un valor real que puede variar entre 95 Ohms y 105 Ohms. Esta variación se debe a imperfecciones en el proceso de fabricación. Para aplicaciones que requieren alta precisión, se utilizan resistencias con tolerancias muy bajas (por ejemplo, 0.1%).

¿Puedo utilizar siempre una resistencia SMD en lugar de una tradicional de orificio pasante?

No siempre. Si bien las resistencias SMD son excelentes para la miniaturización y la producción automatizada, las resistencias de orificio pasante (THD) aún son preferidas en ciertas situaciones. Por ejemplo, en prototipos donde se realizan soldaduras manuales frecuentes, las THD son más fáciles de manipular. Además, para aplicaciones de alta potencia o donde se requiere una disipación de calor significativa, las resistencias THD, al tener mayor superficie y a menudo estar diseñadas para ello, pueden manejar mejor el calor. También en entornos con vibraciones mecánicas extremas, las THD pueden ofrecer mayor robustez física.

Conclusión

El cálculo y la interpretación de la resistencia eléctrica son habilidades fundamentales para cualquier persona involucrada en el estudio o la práctica de la electricidad y la electrónica. Hemos explorado cómo la resistencia de un conductor se determina por sus dimensiones, la naturaleza de su material (resistividad) y la temperatura ambiente, proporcionando las fórmulas y ejemplos prácticos para su comprensión. Además, hemos desmitificado la lectura de las resistencias SMD, esos componentes diminutos pero esenciales que dominan la electrónica moderna, explicando sus códigos numéricos y la convención de la letra "R" para valores bajos.

Ya sea que esté diseñando un nuevo circuito, diagnosticando una falla en un dispositivo electrónico o simplemente buscando comprender mejor cómo funciona el mundo que le rodea, el dominio de los conceptos de resistencia le proporcionará una base sólida. Recuerde que la teoría y la práctica van de la mano; aplicar estos conocimientos en proyectos reales no solo consolidará su aprendizaje, sino que también abrirá un sinfín de posibilidades en el emocionante universo de la electrónica.
