Cableado Seguro para Soldadoras 220V: Guía Completa

Dominar el proceso de cableado de una soldadora es fundamental para un inicio de trabajo seguro y sin contratiempos. Con un diagrama de cableado claro y una comprensión profunda de cada componente, estarás listo para cumplir con todos los códigos eléctricos y, lo más importante, evitar cualquier riesgo de seguridad. Esta guía no solo te enseñará a conectar cables; es tu camino para asegurar que tu soldadora funcione de manera impecable y confiable.

A lo largo de este artículo, desglosaremos el significado de cada cable: el cable caliente (generalmente rojo o negro), el cable neutro (blanco) y el cable de tierra (verde). También profundizaremos en por qué el calibre correcto del cable es crucial para prevenir el sobrecalentamiento y garantizar la máxima eficiencia. Al seguir nuestros pasos detallados sobre cómo alinear perfectamente cada cable con su terminal correcto, no solo estarás instalando un enchufe; te estarás preparando para un sinfín de proyectos de soldadura con total confianza. ¡Comencemos y hagamos que tu configuración de soldadura sea segura y fiable!

Comprensión del Cableado del Enchufe de Soldador de 220V

Un enchufe de soldador de 220V es un tipo específico de conector eléctrico diseñado para suministrar energía a equipos de soldadura. Su denominación se debe a que está construido para manejar un voltaje de 220 voltios, lo cual es esencial para el funcionamiento de la mayoría de las soldadoras de alto rendimiento. La configuración de 3 cables es fundamental, ya que proporciona la conexión a tierra necesaria para el soldador, una característica de seguridad vital que ayuda a prevenir descargas eléctricas. Es absolutamente esencial asegurarse de que el cableado se realice de manera correcta y meticulosa para evitar posibles riesgos.

Tipos Comunes de Enchufes para Soldadoras de 220V

Existen diferentes tipos de enchufes para soldadoras de 220V, y es crucial seleccionar el adecuado para tu equipo. Los tipos más comunes son los enchufes NEMA 6-50 y NEMA 14-50.

• El enchufe NEMA 6-50: Este enchufe cuenta con tres clavijas. Está diseñado para equipos que requieren dos líneas calientes de 120V (totalizando 240V) y una conexión a tierra. La mayoría de las soldadoras que solo necesitan alimentación de 240V utilizarán este tipo de enchufe.
• El enchufe NEMA 14-50: Este es un diseño más moderno que incluye cuatro clavijas. Además de las dos líneas calientes y la conexión a tierra, incorpora un cable neutro. Aunque algunas aplicaciones residenciales y ciertos equipos más nuevos pueden requerir el neutro, la mayoría de los soldadores no lo necesitan para su funcionamiento básico, ya que operan únicamente con las dos fases de 120V.

Al cablear un enchufe de soldador de 220V, es primordial seguir la configuración correcta. El diagrama de cableado para un enchufe de soldador de 220V de 3 cables es relativamente sencillo: los cables negro y rojo son los cables calientes, y el cable verde es el cable de tierra. Los cables negro y rojo se conectan a las dos clavijas calientes del enchufe, mientras que el cable verde se conecta a la clavija de tierra.

La Importancia del Calibre del Cable Correcto

La selección del calibre adecuado del cable es, sin duda, uno de los aspectos más críticos al cablear una soldadora. El calibre de un cable se refiere a su grosor; cuanto menor sea el número de calibre, más grueso será el cable. Un cable más grueso tiene menor resistencia y puede transportar más corriente eléctrica de manera segura sin sobrecalentarse. Utilizar un calibre de cable incorrecto, es decir, uno demasiado delgado para la corriente que requiere tu soldadora, puede llevar a graves problemas como sobrecalentamiento del cable, caída de voltaje (lo que afecta el rendimiento de la soldadora) y, en el peor de los casos, un riesgo de incendio. Es vital que el cable pueda manejar el amperaje máximo de tu soldadora de forma continua.

Tabla Comparativa de Calibres de Cable y Amperajes

Para facilitar la elección, la siguiente tabla resume los calibres de cable recomendados en función del amperaje de tu soldadora:

Recuerda que estas son recomendaciones generales. Siempre consulta el manual de tu soldadora y las normativas eléctricas locales para asegurar la máxima seguridad y compatibilidad.

Herramientas y Materiales Esenciales para el Cableado

Para cablear correctamente un enchufe de soldador de 220V de 3 cables, es indispensable contar con las herramientas y materiales adecuados. La preparación es clave para un trabajo seguro y eficiente:

Herramientas:

• Destornillador: Necesitarás uno con la punta adecuada (plana o Phillips) para apretar los tornillos de los terminales del enchufe.
• Pelacables: Imprescindible para quitar el aislamiento exterior del cable y el aislamiento de los cables individuales sin dañar los conductores de cobre.
• Engarzadora (Rizador): Si usas terminales de anillo, esta herramienta asegura una conexión firme y segura entre el cable y el terminal.
• Probador de voltaje: Una herramienta crucial para verificar que la energía esté completamente apagada antes de comenzar a trabajar y para confirmar la tensión correcta después de la instalación.
• Alicates: Útiles para manipular cables, doblarlos o cortar excesos si es necesario.
• Lentes de seguridad: Protegen tus ojos de chispas inesperadas o fragmentos de cable.
• Guantes de trabajo: Ofrecen protección contra cortes, abrasiones y, en cierta medida, descargas eléctricas.

Materiales:

• Enchufe soldador de 3 hilos 220V: El conector específico para tu soldadora.
• Cable eléctrico del calibre adecuado: Como se mencionó, calibre 10 para hasta 30 amperios o calibre 8 para hasta 50 amperios.
• Terminales de anillo (si es necesario): Aseguran una mejor conexión en algunos tipos de terminales de enchufe.
• Cinta aislante eléctrica: Para aislar conexiones o reparar pequeños daños en el aislamiento.
• Tuercas para alambre (conectores de cable): Para unir cables de forma segura y aislada si es necesario en la caja de conexiones.

Es importante destacar que la seguridad siempre debe ser la prioridad máxima cuando se trabaja con electricidad. Asegúrate de usar gafas de seguridad y guantes de trabajo para protegerte de cualquier peligro potencial.

Precauciones de Seguridad Indispensables

El cableado de un enchufe de soldador de 220V exige una atención especial a las precauciones de seguridad para evitar accidentes y garantizar un proceso de cableado exitoso. A continuación, se detallan algunas medidas de seguridad críticas que debes tomar antes y durante el proceso de cableado:

• Apaga la fuente de alimentación: Antes de comenzar cualquier trabajo, asegúrate de que la fuente de alimentación esté completamente desconectada. Esto significa desconectar la soldadora de la toma de corriente o, idealmente, apagar el disyuntor principal que alimenta el tomacorriente. Utiliza un probador de voltaje para confirmar que no hay corriente en los cables.
• Usa equipo de protección personal (EPP): Siempre que trabajes con cableado eléctrico, es fundamental usar equipo de protección, como guantes aislantes, gafas de seguridad y, si es posible, una careta. Esto te protegerá de chispas, arcos eléctricos o descargas que puedan ocurrir.
• Elige el calibre de cable correcto: Como ya se enfatizó, asegúrate de seleccionar el tamaño de cable adecuado para el amperaje de tu soldadora. El uso de un cable incorrecto puede provocar sobrecalentamiento, lo que puede resultar en un incendio o daños irreparables al equipo.
• Utiliza las herramientas adecuadas: Emplea siempre las herramientas correctas para el trabajo, como pelacables de precisión, herramientas para engarzar y alicates aislados. El uso de herramientas inadecuadas puede dañar los cables o el enchufe, lo que puede llevar a cortocircuitos o descargas eléctricas.
• Sigue el diagrama de cableado: Adhiérete estrictamente al diagrama de cableado específico de tu enchufe y soldadora. Esto garantizará que los cables estén conectados correctamente y que el enchufe esté instalado de forma segura y funcional.

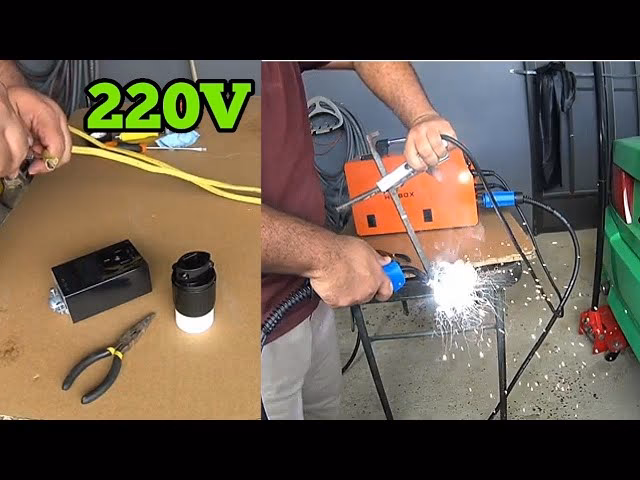

Guía Paso a Paso para Conectar un Enchufe de Soldador de 220V de 3 Cables

Cablear un enchufe de soldador de 220V de 3 cables puede parecer una tarea intimidante, pero siguiendo estas instrucciones paso a paso, podrás hacerlo con facilidad y seguridad.

Paso 1: La Seguridad es lo Primero

Antes de manipular cualquier cable o componente eléctrico, la seguridad es primordial. Asegúrate de que la alimentación eléctrica del circuito donde vas a instalar el enchufe esté completamente apagada. Dirígete al panel eléctrico principal y apaga el disyuntor correspondiente. Luego, utiliza un probador de voltaje para asegurarte de que no haya corriente a través de los cables. ¡Nunca asumas que la corriente está apagada!

Paso 2: Elige el Calibre de Cable Correcto

Este paso es crucial. Revisa el manual de tu soldadora para conocer sus requisitos de amperaje. Como regla general, para un enchufe de 220 voltios, si tu soldadora requiere hasta 30 amperios, un cable de calibre 10 es adecuado. Si requiere hasta 50 amperios, necesitarás un cable de calibre 8. Un cable más delgado, como el calibre 12, es más apropiado para circuitos de 110 voltios y menor potencia, no para soldadoras de 220V.

Paso 3: Pela la Cubierta Exterior del Cable

Con tus pelacables, retira con cuidado la cubierta exterior del cable desde el extremo, exponiendo aproximadamente 1 pulgada (unos 2.5 cm) de los cables individuales (negro, blanco, verde).

Paso 4: Pela los Extremos de los Cables Individuales

Una vez expuestos los cables individuales, pela aproximadamente 1/2 pulgada (unos 1.2 cm) de aislamiento de los extremos de cada uno de ellos. Asegúrate de no cortar ni dañar los hilos de cobre.

Paso 5: Conecta los Cables al Enchufe

Ahora es el momento de conectar los cables a los terminales del enchufe, siguiendo el código de colores estándar y el diagrama de cableado del enchufe:

• El cable verde (tierra) debe conectarse a la clavija o tornillo de tierra del enchufe, que generalmente es de color verde.
• El cable blanco (neutro) debe conectarse al pin neutro del enchufe, que suele ser de color plateado. (Nota: Para un enchufe NEMA 6-50 de 3 cables, no hay conexión neutra, así que este cable podría no estar presente o no se usaría).
• Los cables negro y rojo (calientes) deben conectarse a los pines calientes del enchufe, que son de color latón. Si solo tienes un cable caliente (negro) y un cable de tierra, asegúrate de que el enchufe sea compatible con esa configuración.

Paso 6: Aprieta los Tornillos

Una vez que los cables estén insertados correctamente en sus respectivos terminales, aprieta firmemente los tornillos para asegurar los cables en su lugar. Las conexiones deben ser sólidas y sin holguras para evitar arcos eléctricos o sobrecalentamiento.

Paso 7: Prueba la Conexión

Después de haber completado el cableado y asegurado todo, es crucial probar la conexión antes de usar la soldadora. Vuelve a encender la alimentación en el panel eléctrico y utiliza tu probador de voltaje para asegurarte de que haya 220V en el enchufe. Si la lectura es correcta, puedes conectar tu soldadora y realizar una prueba de funcionamiento breve para confirmar que todo opera de forma adecuada.

Interpretación del Diagrama de Cableado de un Enchufe de Soldador de 3 Cables de 220V

Si planeas conectar un enchufe de soldador de 220V de 3 cables, es importante tener una comprensión clara del diagrama de cableado para garantizar una instalación segura y adecuada. En esta sección, veremos cómo leer el diagrama de cableado e identificar las conexiones de cables.

Lectura del Diagrama de Cableado

El diagrama de cableado para un enchufe de soldador de 3 cables de 220V normalmente constará de tres cables: uno negro, uno blanco y uno verde. El cable negro es el cable caliente principal, el cable blanco es el cable neutro (aunque a menudo no se usa en soldadoras de 220V de 3 cables, donde el segundo cable caliente podría ser rojo), y el cable verde es el cable de tierra.

Al leer el diagrama de cableado, es importante prestar atención a los colores de los cables y sus correspondientes conexiones. Generalmente, el cable negro se conectará al terminal de color latón (una fase), el cable blanco (si presente y usado como neutro) se conectará al terminal de color plateado, y el cable verde se conectará al terminal de color verde (tierra). Si hay un cable rojo, también se conectará a un terminal de color latón como la segunda fase.

Identificación de Conexiones de Cables

Para identificar las conexiones de los cables, deberás pelar los cables y conectarlos a los terminales apropiados. Comienza quitando aproximadamente 3/4 de pulgada de aislamiento del extremo de cada cable. Luego, conecta el cable negro al terminal de color latón, el cable blanco (si aplica) al terminal de color plateado, y el cable verde al terminal de color verde. Aprieta los tornillos del terminal firmemente para asegurar una buena conexión. En ausencia del cable blanco como neutro en un enchufe de 3 cables, el segundo cable caliente (a menudo rojo) se conectará al otro terminal de latón.

En conclusión, el cableado de un enchufe soldador de 220V de 3 cables se puede realizar de forma segura y sencilla siguiendo el diagrama de cableado e identificando correctamente las conexiones de los cables. Si te tomas el tiempo para comprender el diagrama de cableado y garantizar una instalación adecuada, podrás asegurar un suministro de energía seguro y confiable para tu soldadora.

Solución de Problemas Comunes en el Cableado del Enchufe de Soldador de 220V

Cablear un enchufe de soldador de 220V puede ser un proceso sencillo si se siguen los pasos, pero a veces pueden surgir problemas inesperados. A continuación, se presentan algunos problemas comunes que pueden ocurrir durante el proceso de cableado y soluciones prácticas para ayudarte a solucionarlos.

Problema 1: Calibre de Cable Incorrecto

Uno de los problemas más comunes al cablear un enchufe de soldador de 220V es utilizar un calibre de cable incorrecto. Si utilizas un cable demasiado delgado, no podrá manejar la corriente requerida por tu soldadora, lo que provocará sobrecalentamiento, caídas de voltaje y un potencial riesgo de incendio.

Solución: Asegúrate de utilizar el calibre de cable correcto para tu soldadora. Generalmente, se recomienda un cable de calibre 10 para 30 amperios o calibre 8 para 50 amperios para un enchufe de soldador de 220V. Consulta siempre el manual de tu soldadora o, si tienes dudas, a un electricista profesional para determinar el calibre de cable adecuado para tus necesidades específicas.

Problema 2: Conexiones Sueltas

Otro problema común que puede ocurrir durante el proceso de cableado son las conexiones flojas. Si los cables no están asegurados adecuadamente en los terminales del enchufe, pueden aflojarse con el tiempo, lo que puede provocar un mal funcionamiento del enchufe, arcos eléctricos o incluso un riesgo de incendio.

Solución: Asegúrate de apretar correctamente todos los tornillos de los terminales al cablear tu enchufe soldador de 220V. Utiliza unos alicates o un destornillador para asegurar que todos los tornillos y conectores estén bien sujetos y no presenten holgura.

Problema 3: Problemas de Conexión a Tierra

Los problemas de conexión a tierra también pueden ocurrir durante el proceso de cableado. Si el cable de tierra no está conectado correctamente o está ausente, puede crear un grave peligro para la seguridad al permitir que la corriente eléctrica fluya a través de las partes metálicas de la soldadora en caso de una falla interna, aumentando el riesgo de descarga eléctrica.

Solución: Asegúrate de conectar correctamente el cable de tierra (verde) al tornillo verde del enchufe y, si aplica, al marco metálico de la soldadora o del receptáculo. La conexión a tierra es una medida de seguridad fundamental que nunca debe omitirse.

Problema 4: Energía Insuficiente

Si tu soldadora no recibe suficiente energía, es posible que no funcione correctamente, no alcance su rendimiento óptimo o no funcione en absoluto. Esto puede deberse a una variedad de factores, incluido el uso de un calibre de cable incorrecto, un circuito sobrecargado o un voltaje incorrecto en la fuente.

Solución: Asegúrate de utilizar el calibre de cable correcto y de que el circuito de suministro tenga el voltaje y amperaje adecuados para tu soldadora. Si no estás seguro de los requisitos de voltaje o si persisten los problemas, consulta el manual del fabricante o contacta a un electricista calificado.

Prueba y Verificación de la Conexión del Enchufe del Soldador de 220V

Una vez que hayas cableado tu enchufe soldador de 220V, es de suma importancia probar y verificar que la conexión esté correcta y operativa. Esto garantizará que puedas utilizar tu soldadora de forma segura y eficaz.

Para probar la conexión del enchufe de tu soldador de 220V, sigue estos pasos:

1. Apaga la fuente de alimentación: Antes de cualquier prueba, asegúrate de que la fuente de alimentación del tomacorriente donde has instalado el enchufe esté completamente apagada desde el disyuntor principal.
2. Verifica la ausencia de voltaje: Utiliza un probador de voltaje para asegurarte de que no haya corriente a través de los cables antes de manipularlos.
3. Mide el voltaje en los terminales: Una vez que estés seguro de que no hay corriente, conecta el probador de voltaje a los dos cables calientes del enchufe. El probador de voltaje debe indicar aproximadamente 220V (o 240V, dependiendo de tu sistema) si la conexión está cableada correctamente.
4. Revisa el cableado si hay anomalías: Si el probador de voltaje no indica 220V, apaga la fuente de alimentación nuevamente y vuelve a verificar todo el cableado. Asegúrate de que los cables estén conectados a los terminales correctos, que no haya conexiones sueltas y que el calibre del cable sea el adecuado.
5. Verifica bajo carga (opcional y con precaución): Una vez que hayas verificado que el probador de voltaje indica 220V y que todo está seguro, enciende la soldadora. Si es posible, utiliza el probador de voltaje nuevamente para asegurarte de que no haya una caída de voltaje significativa cuando la soldadora esté en uso. Una caída de voltaje podría indicar que el cableado no es suficiente para los requisitos de energía de tu soldadora, y podrías necesitar actualizar tu cableado o consultar a un electricista profesional.

Mantenimiento del Enchufe y Tomacorriente de tu Soldador de 220V

Ahora que has cableado con éxito tu enchufe soldador de 220V de 3 cables, es esencial realizarle el mantenimiento adecuado para garantizar su longevidad y seguridad. Un mantenimiento preventivo puede evitar problemas costosos y peligrosos a largo plazo.

• Revisa el enchufe y el tomacorriente con regularidad: Inspecciona visualmente ambos componentes en busca de signos de desgaste, como grietas, quemaduras, decoloración o clavijas dobladas. Si notas algún daño, reemplázalos inmediatamente.
• Mantén el enchufe y el tomacorriente limpios: El polvo, la suciedad, los residuos metálicos o el óxido pueden acumularse en los contactos, lo que puede provocar un mal contacto, sobrecalentamiento o incluso un cortocircuito. Desconecta siempre la alimentación antes de limpiar con un paño seco o aire comprimido.
• Asegúrate de que las conexiones estén firmemente sujetas: Las conexiones flojas son una causa común de sobrecalentamiento y arcos eléctricos. Periódicamente, y con la energía apagada, revisa los tornillos de los terminales en el enchufe y el tomacorriente para asegurarte de que estén bien apretados.
• Evita sobrecargar el circuito: Utiliza la soldadora dentro de su capacidad nominal y asegúrate de que el circuito al que está conectada pueda soportar su demanda de corriente. La sobrecarga puede hacer que el enchufe y el tomacorriente se sobrecalienten, dañen el circuito y representen un riesgo de incendio.
• Considera un protector contra sobretensiones: Para proteger el equipo y el cableado de picos inesperados de voltaje, especialmente si trabajas en un área con fluctuaciones de energía, un protector contra sobretensiones adecuado para equipos de alto amperaje puede ser una inversión valiosa.

Conclusión

En resumen, cablear un enchufe de soldador de 220V de 3 cables es una tarea crucial que exige atención al detalle y el estricto cumplimiento de las pautas de seguridad. Es fundamental elegir el calibre correcto del cable, pelar los extremos de los cables con precisión y terminarlos de forma adecuada.

Como se mencionó a lo largo de esta guía, la seguridad siempre debe ser la prioridad máxima cuando se trabaja con sistemas eléctricos. Antes de comenzar cualquier trabajo, es imperativo asegurarse de que la alimentación esté completamente apagada y usar un probador de voltaje para confirmar la ausencia de corriente en los cables. Seguir con precisión los pasos descritos en esta guía garantizará que el cableado se realice de forma segura y eficiente. Es vital tener en cuenta que el uso de un calibre de cable incorrecto o métodos de terminación inadecuados puede provocar graves riesgos eléctricos, incluidos incendios y electrocución. Al invertir tiempo en la preparación y la ejecución cuidadosa, te aseguras un entorno de trabajo seguro y un rendimiento óptimo de tu soldadora.

Preguntas Frecuentes

¿Cómo se conecta un enchufe 220 con 3 cables?

Conectar un enchufe de 220V con tres cables es un proceso que requiere conocimiento básico de electricidad. Primero, selecciona el calibre de cable adecuado: calibre 10 para hasta 30 amperios o calibre 8 para hasta 50 amperios, según los requisitos de tu soldadora. Luego, conecta el cable verde (tierra) al terminal de tierra del enchufe. Los cables negro y rojo (o dos cables calientes) se conectan a los dos terminales calientes. Asegura firmemente todos los tornillos para una conexión segura.

¿Un soldador de 240V necesita un neutro?

A diferencia de un circuito de 120 voltios, un circuito de 240 voltios para una soldadora generalmente no requiere un cable neutro. Esto se debe a que un circuito de 240 voltios es un circuito de dos fases que consta de dos cables calientes (cada uno a 120V, desfasados 180 grados entre sí) y un cable de tierra. La soldadora obtiene energía de la diferencia de potencial entre estos dos cables calientes, lo que proporciona un voltaje y una potencia más altos sin necesidad de un neutro.

¿Qué cable necesito para la salida de soldador 220?

El cable que necesitas para un tomacorriente de soldador de 220V depende directamente de los requisitos de amperaje de tu soldadora y la longitud del tendido del cable. Para la mayoría de las soldadoras de 220 voltios, se recomienda un cable de calibre 10 (para hasta 30 amperios) o calibre 8 (para hasta 50 amperios). Es crucial elegir el calibre de cable correcto para asegurar que el cable pueda soportar la corriente sin sobrecalentarse o provocar un incendio.

¿Qué cable necesito para 220v 30 amperios?

Para un circuito de 220 voltios y 30 amperios, necesitarás usar un cable de calibre 10 (AWG). Este calibre de cable es capaz de manejar de forma segura hasta 30 amperios de corriente, lo cual es suficiente para la mayoría de las soldadoras de 220 voltios que operan en este rango. Elegir el calibre correcto es fundamental para prevenir sobrecalentamiento y garantizar la seguridad eléctrica.
