Perfiles C: ¿Cuánto Pueden Volar en tu Techo?

Al construir o renovar un techo, una de las preguntas más críticas que surge es: ¿qué tan lejos puede extenderse un elemento estructural sin perder su capacidad de soporte? Esta interrogante es fundamental para garantizar la seguridad, la estabilidad y la durabilidad de cualquier cubierta. En el vasto mundo de la construcción, donde cada milímetro cuenta y cada material tiene un propósito específico, los perfiles metálicos, y en particular el perfil C, emergen como protagonistas indiscutibles en la edificación de estructuras de sostén. Su forma distintiva y sus propiedades mecánicas los convierten en una opción predilecta. Pero, ¿cuál es su límite? ¿Cuánto "vuelo", es decir, qué distancia pueden cubrir eficazmente, antes de que su integridad estructural se vea comprometida? Acompáñenos en este profundo análisis para desentrañar los secretos detrás de los perfiles C y comprender los factores cruciales que determinan su capacidad de extensión.

La Importancia de una Estructura Robusta: Madera vs. Metal

La estructura de sostén de un techo es, en esencia, el esqueleto que soporta el peso de todos los elementos que lo componen: desde el machimbrado y los aislantes hasta las láminas de cubierta y las cargas adicionales como la nieve o el viento. La elección del material para esta estructura es una decisión trascendental que impactará directamente en la vida útil, la resistencia y el mantenimiento de la edificación.

Madera: Tradición con Desafíos

Históricamente, la madera ha sido el material predominante para las estructuras de techo. Es accesible, relativamente fácil de trabajar y ofrece una estética cálida y natural. Sin embargo, su uso no está exento de inconvenientes significativos. La madera es susceptible al ataque de insectos xilófagos, como termitas y carcomas, que pueden comprometer gravemente su integridad estructural con el tiempo. Además, la exposición a la humedad y a los cambios de temperatura puede provocar su pudrición, deformación y debilitamiento. Aunque existen tratamientos para prolongar su vida útil, estos requieren mantenimiento constante y no eliminan por completo los riesgos.

Hormigón: Resistencia a un Alto Costo

Las vigas de hormigón ofrecen una resistencia excepcional y una gran durabilidad, siendo ideales para estructuras que requieren soportar cargas extremadamente pesadas. Sin embargo, su peso considerable y el alto costo asociado a su producción, transporte e instalación las hacen menos prácticas para techos residenciales o de menor envergadura. Su rigidez también puede ser un factor a considerar en ciertas aplicaciones.

Metal: La Elección Moderna para la Durabilidad

Frente a las limitaciones de la madera y el hormigón, las estructuras metálicas se han posicionado como la opción favorita en la construcción contemporánea. El metal, particularmente el acero, ofrece una combinación inigualable de resistencia, durabilidad y ligereza. Es inmune a los ataques de insectos, no se pudre y es altamente resistente a la corrosión si se le aplica el tratamiento adecuado (como galvanizado o pintura protectora). Su capacidad para soportar grandes cargas con secciones relativamente delgadas lo convierte en el material ideal para diseñar estructuras eficientes y estéticas. La versatilidad del metal permite la fabricación de diversos perfiles, adaptándose a las necesidades específicas de cada proyecto, lo que lo hace indispensable en la construcción de techos modernos.

Componentes Clave de una Estructura Metálica de Techo

Para comprender cómo un perfil C contribuye a la solidez de un techo, es esencial conocer los principales elementos que componen una estructura metálica típica:

Viga Portante

Las vigas portantes, también conocidas como vigas principales o maestras, constituyen el soporte fundamental del techo. Son las encargadas de transmitir las cargas de la cubierta y de otros elementos estructurales hacia los pilares o muros de soporte del edificio. Dada su función crítica, deben ser de un material sumamente resistente y duradero, como el acero. Estas vigas se instalan generalmente de manera perpendicular a la viga central o de caballete, distribuyéndose a lo largo de toda la superficie del techo para proporcionar un soporte uniforme y robusto.

Viga Central o de Caballete (Viga de Cumbrera)

La viga central, también conocida como viga de cumbrera o viga de caballete, es la espina dorsal del techo. Se ubica en el punto más alto de la cubierta, a lo largo de la línea central. Su función principal es servir de apoyo para los extremos superiores de los perfiles secundarios, como los perfiles C o Z, que forman la pendiente del techo. Al ser un elemento clave que soporta las cargas concentradas de los perfiles que convergen en ella, su diseño y resistencia son vitales para la estabilidad global de la estructura.

Perfiles (Correas o Tijerales)

Los perfiles son barras estructurales sobre las cuales se apoya directamente la cubierta del techo. En muchos países, se les conoce comúnmente como correas de cubierta o tijerales. Su geometría puede variar, siendo las formas más comunes la Z y la C. Se montan usualmente en sentido opuesto o perpendicular a la viga central, creando una cuadrícula o una serie de apoyos donde se fijarán las láminas o paneles del techo. Estos elementos son cruciales porque distribuyen la carga de la cubierta hacia las vigas portantes y la viga central, y su capacidad de "vuelo" es precisamente lo que define el espaciado entre los apoyos principales.

El Perfil C: Un Aliado Versátil para Tu Cubierta

El perfil C, llamado así por su sección transversal que se asemeja a la letra 'C', es uno de los elementos más utilizados en la construcción ligera y semipesada, especialmente en techos. Su diseño permite una excelente relación entre resistencia y peso, lo que lo hace eficiente y económico.

Características y Ventajas del Perfil C

• Forma Optimizada: La forma de canal abierto del perfil C le confiere una buena capacidad para soportar cargas de flexión, lo que es esencial en elementos horizontales como las correas de techo.
• Fácil Instalación: Su diseño permite un montaje relativamente sencillo, ya sea atornillado, soldado o remachado a otros elementos estructurales.
• Versatilidad: Además de correas de techo, los perfiles C se utilizan como viguetas, montantes en muros, y en la construcción de mezzanines, entre otras aplicaciones.
• Ligereza: Comparados con perfiles macizos o de mayor sección, los perfiles C son más ligeros, lo que reduce el peso total de la estructura y facilita su manipulación.
• Economía: Al requerir menos material para lograr una resistencia adecuada, contribuyen a la reducción de costos en el proyecto.

Factores que Determinan el 'Vuelo' de un Perfil C

La pregunta central de este artículo es: ¿cuánto puede "volar" un perfil C? La respuesta no es única, ya que la capacidad de extensión o luz libre de un perfil C depende de una compleja interacción de diversos factores. No existe una tabla universal que dicte una distancia máxima sin considerar estas variables, ya que cada proyecto es único y requiere un análisis específico.

1. Dimensiones y Espesor del Perfil

Obviamente, un perfil C de mayores dimensiones (altura, ancho de alas) y mayor espesor de pared tendrá una mayor capacidad para soportar cargas y, por ende, podrá "volar" más lejos. Los perfiles C se fabrican en una amplia gama de tamaños y calibres. A mayor altura del alma (la parte vertical de la C) y mayor espesor del acero, mayor será su momento de inercia y su resistencia a la flexión.

2. Tipo y Magnitud de las Cargas

• Carga Muerta: Es el peso permanente de todos los elementos del techo (cubierta, aislantes, accesorios, el propio peso del perfil C).
• Carga Viva: Incluye el peso de personas que puedan transitar sobre el techo para mantenimiento, herramientas, y, crucialmente, la carga de nieve en regiones frías.
• Carga de Viento: Las fuerzas ejercidas por el viento pueden ser de succión (levantamiento) o de presión, y su magnitud varía enormemente según la ubicación geográfica, la altura del edificio y la forma del techo.
• Cargas Adicionales: Elementos como paneles solares, equipos de aire acondicionado o pasarelas de mantenimiento pueden añadir un peso significativo que debe ser considerado.

Cuanto mayores sean las cargas a soportar, menor será la luz máxima que el perfil C podrá cubrir de forma segura.

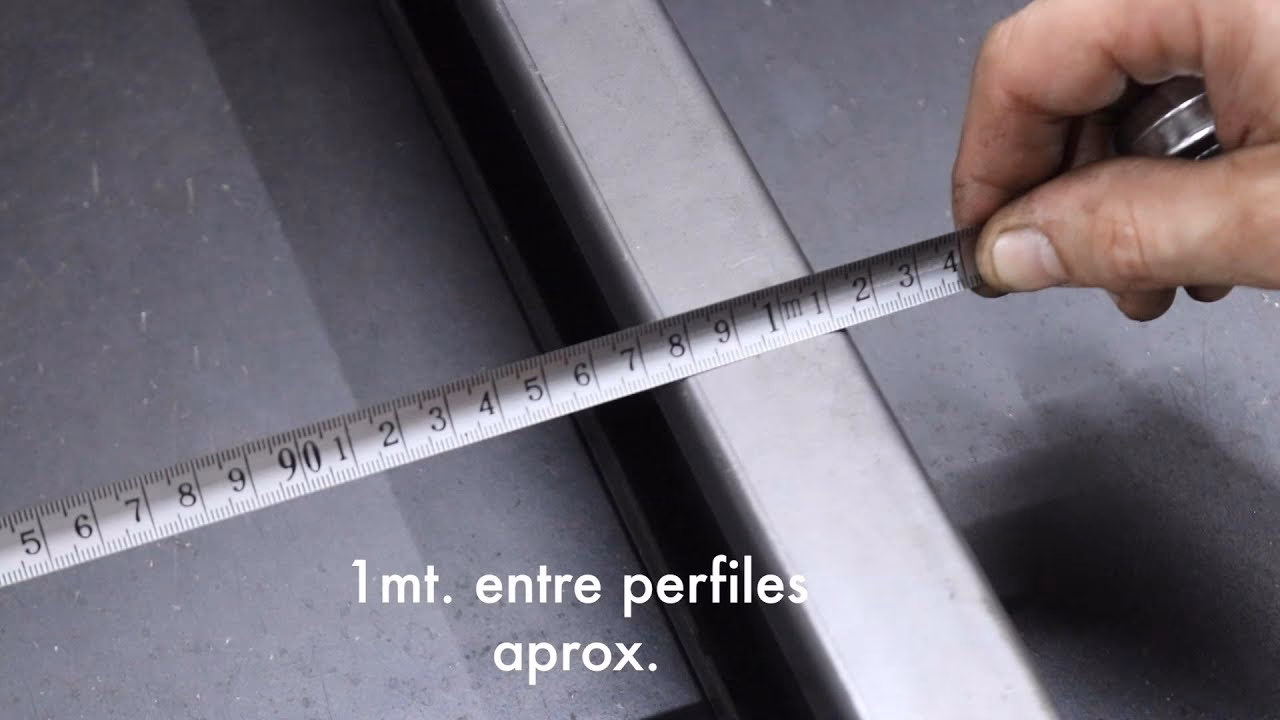

3. Espaciamiento entre Perfiles (Correas)

El espaciamiento entre los perfiles C es un factor crucial. Si las correas están muy separadas, cada una tendrá que soportar una mayor área de cubierta y, por lo tanto, una mayor carga. Un espaciamiento excesivo puede llevar a una deflexión inaceptable o incluso al colapso. Por el contrario, un espaciamiento más reducido distribuye mejor la carga, permitiendo el uso de perfiles de menor tamaño o aumentando la luz entre apoyos principales.

4. Longitud del Tramo (Luz)

La luz es la distancia entre los puntos de apoyo del perfil C. La capacidad de carga de un perfil disminuye drásticamente a medida que aumenta la luz. Duplicar la luz puede reducir la capacidad de carga en un factor de cuatro o más. Es por ello que, para luces mayores, se requieren perfiles C de mayores dimensiones o un diseño estructural que incorpore más puntos de apoyo.

5. Tipo de Conexión y Apoyo

La forma en que el perfil C se conecta a las vigas portantes o a la viga central también influye. Una conexión rígida y bien diseñada que transmita eficazmente las cargas es vital. Los apoyos deben ser firmes y capaces de resistir las fuerzas de reacción generadas por la carga del perfil.

6. Deflexión Permitida

Más allá de la resistencia a la rotura, un factor crítico en el diseño es la deflexión o flecha. La deflexión es el grado de curvatura que experimenta el perfil bajo carga. Aunque un perfil pueda no colapsar, una deflexión excesiva puede causar daños a los materiales de cubierta (grietas en tejas, deformación de láminas), acumulación de agua (en techos planos) o simplemente una apariencia antiestética. Los códigos de construcción y las normas de ingeniería establecen límites estrictos para la deflexión permisible, usualmente expresados como una fracción de la luz (por ejemplo, L/240 o L/360, donde L es la luz).

7. Calidad del Material y Normativa

El acero utilizado para fabricar los perfiles C debe cumplir con estándares de calidad específicos (por ejemplo, ASTM A653 para acero galvanizado). La resistencia del acero (su límite elástico) es un parámetro fundamental en los cálculos. Además, el diseño debe adherirse a los códigos de construcción locales y nacionales, que establecen requisitos mínimos de seguridad y desempeño.

Dada la complejidad de estos factores, la determinación precisa del "vuelo" de un perfil C siempre debe ser realizada por un ingeniero estructural calificado. Este profesional utilizará software de cálculo y su conocimiento especializado para evaluar las cargas, seleccionar el perfil adecuado y verificar que cumpla con todos los requisitos de resistencia y deflexión, garantizando la seguridad y la longevidad de la estructura.

Consejos para una Instalación Óptima y Segura

Una vez que se ha determinado el perfil C adecuado y su luz máxima, la instalación juega un papel crucial en asegurar el rendimiento esperado de la estructura.

• Alineación Precisa: Es fundamental que los perfiles C se instalen perfectamente alineados y nivelados para garantizar una distribución uniforme de las cargas y evitar puntos de concentración de tensión.
• Fijaciones Adecuadas: Utilice los tornillos, remaches o soldaduras recomendados por el ingeniero o fabricante. Las conexiones deben ser lo suficientemente robustas para soportar las cargas de levantamiento por viento y las cargas verticales.
• Protección Anticorrosión: Asegúrese de que los perfiles C tengan un acabado galvanizado o una capa de pintura anticorrosiva, especialmente si estarán expuestos a la intemperie o a ambientes corrosivos. Si se realizan cortes o perforaciones en obra, las áreas expuestas deben ser tratadas para restaurar la protección.
• Arriostramiento: En tramos largos o en techos expuestos a fuertes vientos, puede ser necesario incorporar elementos de arriostramiento (como diagonales o tensores) para mejorar la rigidez lateral de la estructura y prevenir el pandeo de los perfiles.
• Verificación en Obra: Antes de colocar la cubierta, es recomendable realizar una inspección visual de todos los perfiles instalados para detectar posibles deformaciones, conexiones sueltas o errores de montaje.

Perfiles Z vs. Perfiles C: ¿Cuál Elegir?

Aunque este artículo se centra en el perfil C, es importante mencionar a su "primo" estructural, el perfil Z, ya que ambos son comúnmente utilizados como correas de cubierta. La elección entre uno y otro depende de las características específicas del proyecto.

En resumen, si bien el perfil C es muy versátil y adecuado para la mayoría de las aplicaciones de correas, el perfil Z brilla en proyectos con grandes luces donde la continuidad estructural es deseable y puede ofrecer una mayor eficiencia en el uso del material.

Preguntas Frecuentes sobre Perfiles C

¿Cuál es el espesor mínimo recomendado para un perfil C en techos?

El espesor mínimo varía significativamente según la carga, la luz y las normativas locales. Sin embargo, para la mayoría de las aplicaciones residenciales, los espesores suelen oscilar entre 1.6 mm y 3.2 mm (calibres 16 a 12). Siempre debe ser determinado por un cálculo estructural.

¿Se pueden usar perfiles C en muros?

Sí, los perfiles C son muy utilizados como montantes y vigas en muros de estructuras metálicas ligeras y en sistemas de construcción en seco, especialmente para naves industriales, almacenes o edificios comerciales.

¿Cómo se protege un perfil C contra la corrosión?

La protección más común es el galvanizado, que es un recubrimiento de zinc que protege el acero. En ambientes más agresivos, se pueden aplicar capas adicionales de pintura anticorrosiva o recubrimientos especializados. Para perfiles en interior, a menudo una imprimación es suficiente.

¿Qué diferencia hay entre un perfil C y un perfil U?

Aunque superficialmente similares, la diferencia clave radica en las alas. Un perfil C tiene pestañas o labios en los extremos de las alas, que le otorgan mayor rigidez y resistencia al pandeo local. Un perfil U carece de estas pestañas, lo que lo hace menos eficiente para soportar cargas de flexión como correa, pero útil en otras aplicaciones como canales o guías.

¿Es necesario calcular la flecha (deflexión) de un perfil C?

Absolutamente. La flecha es un criterio de diseño tan importante como la resistencia. Una deflexión excesiva, aunque no provoque un colapso, puede generar problemas estéticos, filtraciones de agua, vibraciones y daños a los materiales de acabado. Los códigos de construcción establecen límites estrictos para la deflexión permisible.

¿Puedo perforar agujeros en un perfil C para pasar instalaciones?

Se pueden realizar perforaciones, pero deben ser cuidadosamente planificadas. Perforar agujeros grandes o en zonas de alta tensión (como el centro del alma o cerca de los apoyos) puede reducir significativamente la capacidad de carga del perfil. Siempre es recomendable consultar con un ingeniero estructural antes de realizar perforaciones que no estén previstas en el diseño original.

¿Los perfiles C son adecuados para techos curvos?

Los perfiles C rectos no son ideales para techos curvos sin un proceso de curvado especializado. Para estructuras curvas, se suelen utilizar perfiles pre-curvados o sistemas de celosías que se adapten a la geometría deseada. Sin embargo, en algunas aplicaciones, perfiles C pueden usarse como elementos de soporte en tramos cortos de una estructura curva más compleja.

Conclusión

Los perfiles C son, sin lugar a dudas, pilares fundamentales en la construcción de techos modernos. Su versatilidad, resistencia y eficiencia los convierten en una opción inmejorable para la creación de estructuras de sostén duraderas y seguras. Sin embargo, la pregunta de "¿cuánto pueden volar?" no tiene una respuesta simple y preestablecida. El "vuelo" o luz máxima de un perfil C es el resultado de un delicado equilibrio entre sus dimensiones, el espesor del material, las cargas a las que estará sometido, el espaciamiento entre correas, el tipo de apoyo y las exigencias de deflexión.

La ingeniería estructural es la ciencia que permite calcular con precisión este límite, garantizando que el diseño no solo cumpla con los requisitos de seguridad, sino que también sea eficiente y económico. Por lo tanto, aunque este artículo le ha proporcionado una comprensión profunda de los factores involucrados, la lección más importante es que cualquier proyecto que involucre la determinación del "vuelo" de un perfil C debe ser siempre evaluado y diseñado por un profesional calificado. Solo así podrá asegurar que su techo no solo "vuele" lejos, sino que lo haga con la máxima seguridad y estabilidad por muchos años.
