Cómo Medir el Amperaje en Corriente Alterna (AC)

La corriente eléctrica, medida en amperios (A), es un parámetro fundamental en cualquier sistema eléctrico. Comprender y poder medir el amperaje en corriente alterna (AC) es crucial no solo para profesionales como electricistas e ingenieros, sino también para cualquier persona que trabaje con instalaciones o equipos eléctricos y desee diagnosticar problemas, verificar el consumo o asegurar la correcta operación de un circuito. A diferencia del voltaje, la corriente no es una medida de potencial, sino del flujo real de electrones a través de un conductor. Medir este flujo de manera precisa y segura es un conocimiento invaluable que puede prevenir sobrecargas, fallas de equipos e incluso accidentes graves.

En este artículo, desglosaremos la importancia de medir el amperaje en AC, presentaremos la herramienta más adecuada para esta tarea, y proporcionaremos una guía detallada paso a paso para realizar mediciones de forma segura y efectiva. También abordaremos consideraciones clave y responderemos a las preguntas más frecuentes para que, al final, te sientas confiado y competente al enfrentarte a la medición de corriente alterna.

¿Por qué es Crucial Medir el Amperaje en AC?

Medir el amperaje en un circuito de corriente alterna no es solo un ejercicio técnico, sino una necesidad operativa y de seguridad. La corriente es el factor principal que determina el calor generado en los conductores y componentes eléctricos. Una corriente excesiva puede llevar a un sobrecalentamiento, lo que a su vez puede dañar el aislamiento de los cables, provocar cortocircuitos, incendios o la falla prematura de los equipos. Aquí te presentamos las razones más importantes para realizar esta medición:

• Diagnóstico de Fallas: Un equipo que no funciona correctamente, que se apaga inesperadamente o que no entrega el rendimiento esperado, a menudo tiene un problema de corriente. Medir el amperaje puede revelar si un motor está sobrecargado, si un componente está defectuoso o si hay un cortocircuito.
• Verificación de Carga y Sobrecarga: Permite saber cuánta corriente está consumiendo un dispositivo o un circuito. Esto es vital para asegurar que la instalación eléctrica (cables, interruptores, fusibles) esté dimensionada correctamente para la carga, evitando sobrecargas peligrosas.
• Balance de Cargas: En sistemas trifásicos, medir la corriente en cada fase ayuda a asegurar que las cargas estén distribuidas de manera uniforme, lo que optimiza la eficiencia del sistema y previene el desequilibrio de fases.
• Eficiencia Energética: Al conocer el amperaje real de los equipos, se puede identificar aquellos que consumen más de lo esperado o que operan de manera ineficiente, lo que permite tomar decisiones para reducir el consumo y ahorrar energía.
• Dimensionamiento de Circuitos y Protecciones: Para diseñar o modificar una instalación, es fundamental conocer las corrientes máximas esperadas para seleccionar los calibres de cable adecuados y los dispositivos de protección (disyuntores, fusibles) con la capacidad de interrupción correcta.
• Mantenimiento Predictivo: Las variaciones en el consumo de corriente de un equipo a lo largo del tiempo pueden indicar un desgaste o un problema inminente, permitiendo un mantenimiento preventivo antes de que ocurra una falla catastrófica.

La Herramienta Estrella: El Amperímetro de Gancho (Pinza Amperimétrica)

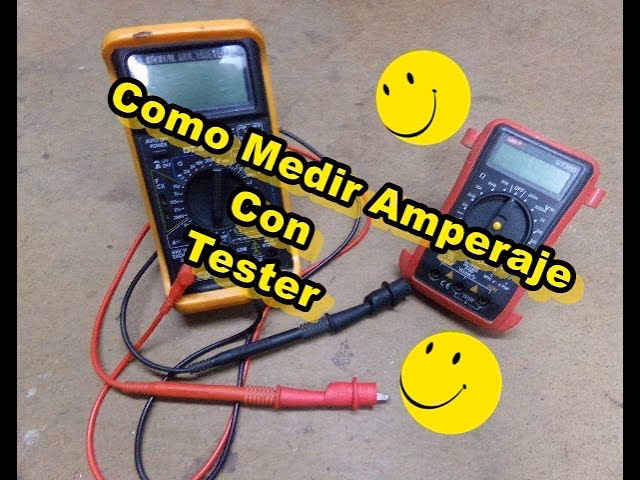

A diferencia de la medición de voltaje (que se realiza en paralelo) o de la resistencia (que requiere desenergizar el circuito), medir la corriente directa con un multímetro tradicional implica romper el circuito y conectar el medidor en serie. Esto no solo es incómodo y consume tiempo, sino que también puede ser peligroso, especialmente en circuitos de alta potencia. Aquí es donde entra en juego la pinza amperimétrica, también conocida como amperímetro de gancho o amprobe.

La pinza amperimétrica es una herramienta revolucionaria porque permite medir la corriente sin necesidad de interrumpir el circuito o hacer contacto directo con los conductores energizados. Esto lo logra mediante el principio de inducción electromagnética. La pinza detecta el campo magnético que se genera alrededor de un conductor por el que fluye corriente. Internamente, un transformador de corriente convierte este campo magnético en una señal de voltaje que el medidor interpreta y muestra como amperios.

Existen dos tipos principales de pinzas amperimétricas para AC:

• De Transformador de Corriente: Son las más comunes y funcionan como se describió, midiendo el campo magnético. Son ideales para corrientes altas.
• De Efecto Hall: Estas pinzas pueden medir tanto corriente alterna como corriente continua (DC). Utilizan un sensor de efecto Hall para detectar el campo magnético. Son útiles para aplicaciones donde se necesita medir ambos tipos de corriente.

Es importante destacar que, para mediciones precisas en sistemas de AC modernos, especialmente aquellos con cargas no lineales (computadoras, variadores de frecuencia, iluminación LED), se recomienda el uso de una pinza amperimétrica con capacidad True RMS (Root Mean Square o Valor Eficaz Verdadero). Un medidor True RMS puede medir con precisión formas de onda de corriente distorsionadas, mientras que un medidor de respuesta promedio solo es preciso para ondas sinusoidales puras.

¡La Seguridad Primero! Precauciones Esenciales

Trabajar con electricidad, especialmente con circuitos energizados para medir corriente, conlleva riesgos inherentes. La seguridad debe ser siempre tu máxima prioridad. Ignorar las precauciones de seguridad puede resultar en lesiones graves, descargas eléctricas, quemaduras o incluso la muerte. Sigue estas directrices estrictamente:

• Equipo de Protección Personal (EPP): Utiliza siempre guantes dieléctricos con la clasificación de voltaje adecuada, gafas de seguridad para proteger tus ojos de posibles arcos eléctricos, y ropa de trabajo que no sea inflamable y que cubra todo tu cuerpo.
• Verifica tu Equipo: Antes de cada uso, inspecciona visualmente tu pinza amperimétrica. Asegúrate de que no haya daños en la carcasa, los cables o la pinza. Verifica que las baterías estén cargadas.
• Conoce los Límites de tu Medidor: Asegúrate de que la categoría de seguridad (CAT rating) y los límites de voltaje y corriente de tu pinza amperimétrica sean apropiados para el circuito que vas a medir. Nunca excedas estos límites.
• Trabaja en Entornos Secos: Evita medir en ambientes húmedos o mojados. El agua es un excelente conductor de electricidad.
• No Toques Conductores Desnudos: Evita el contacto directo con cualquier parte metálica o conductora que pueda estar energizada.
• Aislamiento: Asegúrate de que los conductores que vas a medir estén adecuadamente aislados, excepto por la parte que la pinza rodeará.
• Trabaja en un Solo Conductor: La pinza amperimétrica mide el campo magnético generado por la corriente que fluye a través de un solo conductor. Nunca intentes rodear un cable con múltiples conductores (como un cable de extensión que contiene fase y neutro) ya que las corrientes se cancelarían y la lectura sería cero o incorrecta.
• Mantén una Mano Libre: Cuando sea posible, utiliza el método de una sola mano para minimizar el riesgo de que la corriente pase por tu corazón en caso de una descarga.

Paso a Paso: Midiendo el Amperaje AC con una Pinza Amperimétrica

Una vez que has priorizado la seguridad y tienes la herramienta adecuada, el proceso de medición es relativamente sencillo. Sigue estos pasos para obtener una lectura precisa:

Paso 1: Preparación y Seguridad

Vuelve a verificar el uso de tu EPP. Asegúrate de que el área de trabajo esté despejada y que no haya objetos que puedan causar un tropiezo. Inspecciona tu pinza amperimétrica para detectar cualquier daño visible y verifica que las baterías tengan suficiente carga. Si es posible, informa a otras personas en el área que vas a trabajar con circuitos energizados.

Paso 2: Seleccionar la Función Correcta

Gira el dial de función de tu pinza amperimétrica a la posición de medición de corriente alterna. Esto suele estar indicado con una 'A' mayúscula seguida de una onda sinusoidal (~), es decir, 'A~' o 'ACA'. Si tu medidor tiene rangos manuales (por ejemplo, 2A, 20A, 200A), comienza con el rango más alto y ajústalo hacia abajo si la lectura es demasiado baja. Si tu medidor es de auto-rango, simplemente selecciona la función de amperaje AC y el medidor ajustará el rango automáticamente.

Paso 3: Identificar el Conductor Individual

Este es un paso crítico. La pinza amperimétrica está diseñada para medir la corriente que fluye a través de un único conductor individual. En un cable de dos o más conductores (como un cable de extensión o un cable Romex), la corriente de fase que va hacia la carga es igual y opuesta a la corriente de retorno por el neutro (o por las otras fases en un sistema trifásico balanceado). Si la pinza rodea ambos conductores, los campos magnéticos se cancelarán entre sí, y la lectura será cero o muy cercana a cero, lo cual es incorrecto. Debes aislar un solo cable, ya sea la fase, el neutro o la tierra (si hay corriente de fuga). En sistemas trifásicos, medirás cada fase por separado.

Paso 4: Abrir la Pinza y Rodear el Conductor

Presiona el gatillo o la palanca para abrir la mordaza de la pinza amperimétrica. Con cuidado, rodea el conductor individual que deseas medir. Asegúrate de que el conductor esté centrado dentro de la mandíbula de la pinza y de que la pinza se cierre completamente, sin dejar ningún espacio. Un cierre incompleto o un conductor descentrado pueden resultar en lecturas inexactas.

Paso 5: Leer la Medición

Una vez que la pinza está correctamente posicionada y cerrada, la lectura de amperaje aparecerá en la pantalla digital del medidor. Espera unos segundos para que la lectura se estabilice. Si la lectura fluctúa, puede ser debido a una carga fluctuante. Algunos medidores tienen una función 'HOLD' que te permite congelar la lectura en la pantalla para anotarla cómodamente.

Paso 6: Interpretar los Resultados

Compara la lectura obtenida con los valores esperados. Esto puede ser el amperaje nominal indicado en la placa de características de un equipo, los cálculos de diseño del circuito, o los límites de capacidad de los cables y dispositivos de protección. Una lectura significativamente más alta o más baja de lo esperado puede indicar un problema. Por ejemplo, una corriente excesivamente alta podría señalar una sobrecarga o un cortocircuito, mientras que una corriente muy baja podría indicar un problema en la carga o un circuito abierto parcial.

Consideraciones Clave para Mediciones Precisas

• Un Solo Conductor: Reafirmamos la importancia de este punto. Si intentas medir un cable de extensión con la pinza alrededor de todo el cable, obtendrás una lectura cercana a cero porque la corriente que va hacia la carga es cancelada por la corriente que regresa del neutro. Para medir el consumo de un aparato con un cable de dos o tres hilos, a menudo se usa un 'cable separador de línea' (line splitter) que separa físicamente el conductor de fase para permitir la medición.
• Corriente RMS (Valor Eficaz): En los circuitos de corriente alterna, la corriente y el voltaje cambian constantemente de dirección y magnitud. El valor eficaz o RMS es el equivalente en DC de la potencia disipada en una resistencia. Es el valor más relevante para la mayoría de las aplicaciones de potencia. Para formas de onda no sinusoidales, que son cada vez más comunes debido a las cargas electrónicas (computadoras, variadores de frecuencia, iluminación LED), es fundamental usar una pinza True RMS para obtener una lectura precisa. Un medidor que no sea True RMS mostrará una lectura errónea para estas formas de onda distorsionadas.
• Armónicos y Medidores True RMS: Los armónicos son múltiplos de la frecuencia fundamental de la corriente (por ejemplo, 50 Hz o 60 Hz). Las cargas no lineales pueden generar armónicos que distorsionan la forma de onda sinusoidal. Un medidor promedio responderá a esta forma de onda distorsionada de manera incorrecta. Un medidor True RMS mide con precisión la potencia de calentamiento de la forma de onda real, independientemente de su distorsión. Esto es vital para el diagnóstico de problemas en sistemas modernos y para evitar sobrecalentamiento.
• Corriente de Arranque (Inrush Current): Muchos equipos, especialmente motores, transformadores y algunos tipos de fuentes de alimentación, consumen una corriente de arranque (o corriente de irrupción) significativamente mayor durante unos pocos milisegundos o segundos al encenderse, en comparación con su corriente de funcionamiento normal. Esta corriente puede ser muchas veces superior a la corriente nominal. Algunas pinzas amperimétricas avanzadas tienen una función de 'Inrush' o 'Pico' que captura esta corriente transitoria, lo cual es muy útil para diagnosticar problemas de disyuntores que saltan al encender un equipo o para dimensionar adecuadamente los dispositivos de protección.
• Mediciones de Baja Corriente: Las pinzas amperimétricas suelen ser más precisas en rangos de corriente más altos. Para medir corrientes muy bajas (miliamperios o microamperios), la precisión puede ser limitada. Para estas aplicaciones, a menudo es preferible un multímetro tradicional con la capacidad de medir en serie, o una pinza amperimétrica de muy alta resolución diseñada específicamente para bajas corrientes.
• Interferencia de Campos Magnéticos Externos: Los campos magnéticos fuertes de transformadores cercanos, motores o cables adyacentes pueden influir en la lectura de la pinza amperimétrica. Intenta alejar la pinza de otras fuentes de campo magnético si sospechas que la lectura es errónea.

Tabla Comparativa: Pinza Amperimétrica vs. Multímetro Tradicional para AC

Preguntas Frecuentes (FAQ)

¿Puedo medir el amperaje de un enchufe doméstico directamente?

No, no puedes simplemente poner la pinza alrededor de un cable de extensión conectado a un enchufe. Como se explicó, un cable de extensión contiene al menos dos conductores (fase y neutro) cuyas corrientes se cancelan. Para medir el consumo de un aparato, necesitarías un adaptador que separe el conductor de fase, o en su defecto, acceder al cableado interno del circuito donde el conductor de fase está individualmente expuesto (siempre con las precauciones de seguridad).

¿Qué significa exactamente "True RMS"?

True RMS, o Valor Eficaz Verdadero, se refiere a la capacidad de un medidor para medir con precisión el valor eficaz de una forma de onda de corriente o voltaje, incluso si esa forma de onda está distorsionada (no es una onda sinusoidal pura). Esto es importante porque la potencia real disipada en un circuito depende del valor RMS, y muchas cargas electrónicas modernas generan formas de onda no sinusoidales. Un medidor que no es True RMS solo es preciso para ondas sinusoidales perfectas.

¿Por qué mi medidor marca cero o una lectura muy baja?

La razón más común es que la pinza está rodeando un cable que contiene tanto la fase como el neutro (o más de un conductor de un mismo circuito). Para obtener una lectura válida, la pinza debe rodear un único conductor por el que fluya la corriente en una sola dirección.

¿Con qué frecuencia debo calibrar mi pinza amperimétrica?

La frecuencia de calibración depende del uso y de los requisitos de precisión. Para uso profesional o en entornos críticos, una calibración anual es una buena práctica para asegurar que el medidor mantenga su precisión y cumpla con los estándares.

¿Es peligroso medir el amperaje?

Sí, puede ser peligroso si no se siguen las precauciones de seguridad adecuadas. Siempre utiliza EPP, verifica el estado de tu equipo, conoce sus límites y, lo más importante, asegúrate de que estás midiendo un solo conductor y que la pinza está correctamente cerrada. Trabajar con circuitos energizados siempre conlleva un riesgo.

¿Cómo sé qué rango de amperaje usar si mi medidor no es de auto-rango?

Si conoces la corriente nominal aproximada del circuito o equipo, selecciona un rango ligeramente superior a ese valor. Si no estás seguro, siempre comienza con el rango más alto disponible en tu pinza amperimétrica. Luego, puedes bajar el rango gradualmente hasta obtener una lectura significativa con la mejor resolución posible sin sobrepasar el límite del rango seleccionado.

Dominar la medición de amperaje en corriente alterna es una habilidad esencial para cualquiera que trabaje con electricidad. La pinza amperimétrica es, sin duda, la herramienta más práctica y segura para esta tarea, permitiendo mediciones en vivo sin interrumpir el circuito. Recuerda siempre que la seguridad es primordial; el uso adecuado del equipo de protección personal y la comprensión de cómo funciona la herramienta son tus mejores aliados. Al seguir los pasos correctos y considerar las particularidades de la corriente alterna y los tipos de carga, podrás realizar diagnósticos precisos, asegurar el correcto funcionamiento de tus instalaciones y, lo más importante, mantener un entorno de trabajo seguro. La capacidad de medir y comprender el flujo de corriente te empoderará para tomar decisiones informadas y eficientes en cualquier contexto eléctrico.
