El Coronamiento de una Presa: ¿Qué es y por qué importa?

Las presas son monumentales obras de ingeniería que han transformado paisajes y civilizaciones a lo largo de la historia. Desde la antigua Mesopotamia hasta las gigantes modernas como la Presa de las Tres Gargantas en China o la de Itaipú entre Brasil y Paraguay, su objetivo principal ha sido siempre el mismo: domar la fuerza del agua para el beneficio humano, ya sea para riego, abastecimiento, control de inundaciones o la vital generación de energía hidroeléctrica. Pero, ¿alguna vez te has detenido a pensar en cada una de sus partes y en la función específica que cumplen en el vasto entramado de una represa?

Entre los diversos componentes que conforman estas estructuras imponentes, existe uno que, aunque pueda parecer meramente la parte superior, es fundamental para su operación y estabilidad: el coronamiento. Esta superficie, que corona la presa, es mucho más que un simple límite; es un punto clave para la funcionalidad, el mantenimiento y la seguridad de toda la obra. Acompáñanos a desentrañar qué es exactamente el coronamiento, cuál es su importancia y cómo se relaciona con el funcionamiento integral de una presa.

¿Qué es el Coronamiento de una Presa? Una Definición Clara

Según la terminología técnica en ingeniería hidráulica, el coronamiento de una presa es, de manera concisa, "la superficie que delimita la presa superiormente". Dicho de otro modo, es la parte más alta de la estructura de la presa, la cresta que se eleva sobre el nivel del embalse y de la cual descienden los paramentos o caras de la presa, tanto la de aguas arriba (que está en contacto con el agua) como la de aguas abajo. Imagina la cima de una montaña artificial de hormigón o tierra; esa es la coronación.

Aunque su definición es sencilla, su importancia es multifacética. El coronamiento no es solo un elemento estético o un punto final en la construcción; es una superficie funcional que debe ser diseñada y construida con precisión, ya que soporta cargas, facilita el acceso y es un componente integral de la seguridad de la presa. Su ancho, material y diseño varían significativamente dependiendo del tipo de presa y de las funciones adicionales que deba cumplir.

La Importancia Fundamental del Coronamiento en la Operación y Seguridad

El coronamiento de una presa cumple varias funciones críticas que van más allá de ser simplemente la parte superior. Su diseño y construcción son vitales para la longevidad y eficiencia de la estructura:

• Acceso y Mantenimiento: Es la vía principal para el acceso de personal y maquinaria necesaria para la inspección, mantenimiento y operación de la presa. Sobre el coronamiento, a menudo se construyen caminos o carreteras que permiten el tránsito vehicular para labores de supervisión, reparaciones o para llegar a las compuertas y aliviaderos.
• Soporte para Infraestructuras: Muchas veces, el coronamiento sirve de base para la instalación de equipos de monitoreo, iluminación, sistemas de comunicación o incluso puentes y carreteras que conectan comunidades divididas por el embalse.
• Integridad Estructural: Aunque las fuerzas hidrostáticas principales son absorbidas por la base y el cuerpo de la presa, el coronamiento es parte de la estructura global y debe ser capaz de resistir cargas como el viento, el tránsito, y en algunos casos, el oleaje o la sobrepresión del agua en eventos extremos. Su diseño contribuye a la estabilidad general de la presa.
• Control de Desbordamientos: En presas donde el aliviadero es parte integral de la estructura principal (como en algunos vertederos de cresta fija), el coronamiento actúa como el punto de inicio de la descarga de agua excedente, asegurando que el exceso de caudal sea liberado de manera controlada y segura para evitar daños a la presa.

El Coronamiento en los Diferentes Tipos de Presas

El aspecto y la construcción del coronamiento varían considerablemente según el tipo de presa. Esta diversidad refleja las diferentes formas en que las presas resisten la presión del agua y los materiales utilizados en su edificación:

Coronamiento en Presas de Gravedad

En las presas de gravedad, donde la estabilidad se logra por el propio peso de la estructura, el coronamiento tiende a ser ancho y robusto. La base de estas presas es considerablemente más ancha que su cima, formando una sección transversal que recuerda a un triángulo isósceles. El coronamiento es la parte superior de esta masa de hormigón o mampostería, diseñado para ser lo suficientemente resistente como para soportar no solo su propio peso y las cargas operativas, sino también para ofrecer una superficie segura para el tránsito y las instalaciones.

Coronamiento en Presas de Arco y Bóveda

Las presas de arco y bóveda (doble curvatura) transfieren la presión del agua hacia las laderas del valle o cañón donde se asientan, aprovechando la resistencia de la roca. En estos casos, el coronamiento suele ser más estrecho que en las presas de gravedad y sigue la curvatura del arco. Su diseño es más esbelto, reflejando la eficiencia estructural del arco, que minimiza la cantidad de material requerido.

Coronamiento en Presas de Materiales Sueltos (Tierra o Enrocamiento)

Para las presas de materiales sueltos, como las de tierra o enrocamiento, el coronamiento es generalmente más ancho y plano. Estas presas se construyen con una sección transversal trapezoidal, con taludes suaves hacia aguas arriba y aguas abajo. El coronamiento es la superficie horizontal superior de este terraplén, a menudo utilizado como camino de acceso o incluso como carretera pública. Debido a la naturaleza de los materiales, el coronamiento debe ser adecuadamente compactado e impermeabilizado para prevenir la erosión y la filtración de agua.

A continuación, una tabla comparativa que destaca las características de los coronamientos en función del tipo de presa:

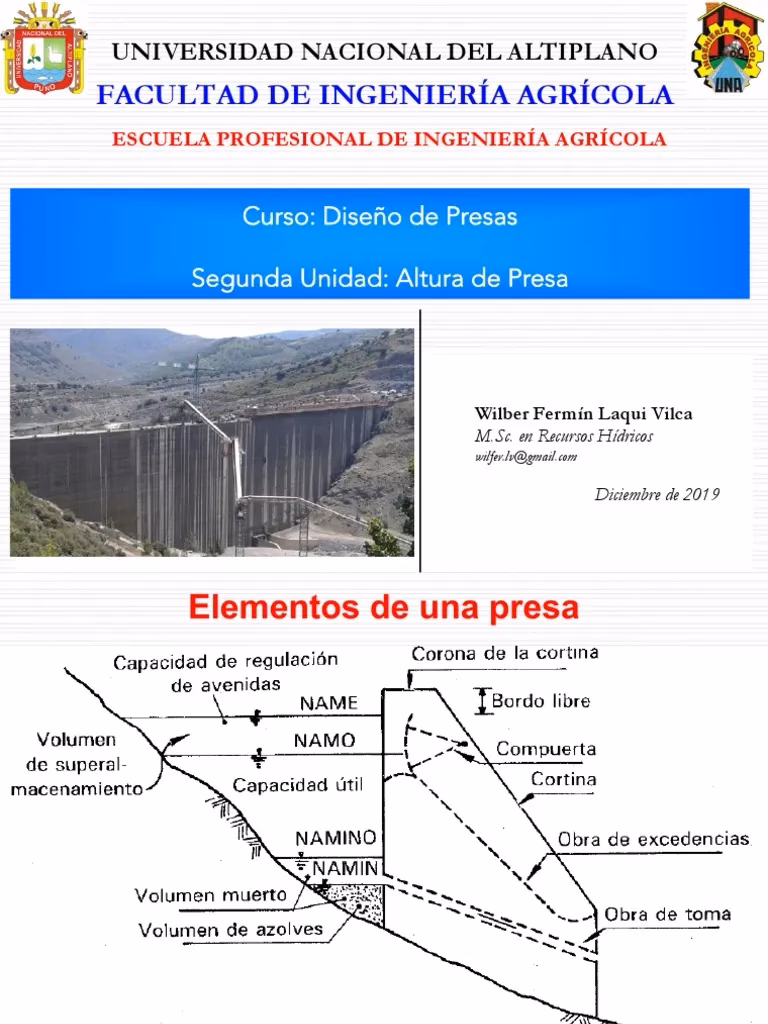

Elementos Clave de una Presa y su Interacción con el Coronamiento

El coronamiento no opera de forma aislada; interactúa con otros componentes cruciales de la presa para garantizar su correcto funcionamiento:

• Aliviadero o Vertedero: Es la estructura hidráulica diseñada para evacuar el exceso de agua del embalse cuando este alcanza su nivel máximo. Frecuentemente, el aliviadero se integra en el diseño del coronamiento, ya sea como una sección de la cresta que permite el rebose controlado, o como una estructura adyacente que se accede desde el coronamiento. La correcta operación de los aliviaderos es vital para la seguridad de la presa, especialmente durante crecidas.
• Compuertas: Son dispositivos mecánicos instalados en el coronamiento o en estructuras cercanas accesibles desde él. Permiten regular el caudal de agua liberado, controlar el nivel del embalse y realizar descargas específicas para diferentes propósitos (generación de energía, riego, mantenimiento del caudal ecológico).
• Tomas: Aunque las tomas para abastecimiento o centrales hidroeléctricas suelen estar a diferentes profundidades, el acceso y los mecanismos de control de estas tomas a menudo se encuentran en el nivel del coronamiento o son operados desde allí.
• Paramentos (Caras de la Presa): El coronamiento une las dos caras principales de la presa: el paramento de aguas arriba (en contacto con el embalse) y el paramento de aguas abajo. La continuidad estructural entre el coronamiento y los paramentos es esencial para la integridad de la presa.

Medición y Cálculo en la Ingeniería de Presas: Más Allá del Coronamiento

La construcción y el monitoreo de una presa implican una serie de mediciones y cálculos precisos, desde la determinación de la altura de la estructura hasta la medición del nivel del agua en el embalse. Los ingenieros utilizan diversas técnicas y herramientas, muchas de las cuales han evolucionado con la tecnología, pero todas buscan la máxima exactitud para garantizar la seguridad y eficiencia de la obra.

Determinación de la Altura de una Presa

La altura de una presa es una de sus características más definitorias. Se mide desde su cimentación más profunda hasta el nivel del coronamiento. Esta altura es crucial para determinar la capacidad del embalse y la energía potencial del agua. El cálculo de la altura óptima de una presa se basa en estudios topográficos detallados del sitio, análisis hidrológicos del río y consideraciones económicas y de impacto ambiental. Es un proceso que requiere una gran cantidad de datos y complejos cálculos ingenieriles para equilibrar los beneficios con los costos y riesgos.

Medición del Nivel del Agua en el Embalse

El monitoreo constante del nivel del agua en el embalse es fundamental para la operación diaria de la presa, la gestión de recursos hídricos y la prevención de inundaciones. Existen diversas técnicas para medir el nivel del agua, desde métodos manuales hasta sistemas automatizados:

1. Regla Graduada o Limnímetro: Un método simple y directo. Una vara o regla con marcas se sumerge en el agua, y la lectura en la escala indica el nivel.
2. Sistema de Flotador y Cinta/Escala: Un flotador se coloca en la superficie del agua y está conectado a una cinta o escala graduada. A medida que el nivel del agua cambia, el flotador se mueve, y la altura se lee en la escala.
3. Sensores de Presión Hidrostática: Estos sensores se sumergen a una profundidad conocida y miden la presión ejercida por la columna de agua sobre ellos. La presión es directamente proporcional a la altura del agua, permitiendo un cálculo preciso del nivel.
4. Sensores Ultrasónicos y de Radar: Estos dispositivos emiten ondas (sonido o radio, respectivamente) que rebotan en la superficie del agua. El tiempo que tardan las ondas en regresar al sensor permite calcular la distancia a la superficie del agua y, por ende, el nivel del embalse. Son muy utilizados en sistemas de monitoreo automático.
5. Sondas de Capacitancia: Miden la variación de la capacitancia entre el sensor y la superficie del agua, una propiedad que cambia con el nivel del líquido.
6. Transductores de Presión: Similares a los sensores hidrostáticos, se colocan en el fondo del cuerpo de agua y miden la presión de la columna de agua.
7. Sensores de Nivel por Inclinación (Tilt Level Sensors): Aunque menos comunes para grandes embalses, se utilizan donde la inclinación de un elemento puede correlacionarse con el nivel del agua.
8. Sensores IoT para Monitoreo Remoto: La tecnología moderna integra sensores con capacidades de Internet de las Cosas (IoT), permitiendo la transmisión de datos en tiempo real y el monitoreo remoto del nivel del agua, crucial para la gestión eficiente y la toma de decisiones.

La elección del método de medición depende de la precisión requerida, el tipo de cuerpo de agua y las condiciones ambientales. En las presas, a menudo se utilizan sistemas redundantes y de alta precisión para asegurar la fiabilidad de los datos.

Medición de la Altura de Estructuras (y la Presa Misma)

Para la altura de la estructura de la presa, se pueden usar métodos topográficos avanzados como estaciones totales, GPS de precisión, o incluso drones con LiDAR. Para una estimación general, como en el caso de otras estructuras, se puede recurrir a métodos más sencillos que, aunque no tan precisos, ilustran los principios de la medición:

• Método de la Sombra: Se mide la longitud de la sombra de la estructura y, simultáneamente, la longitud de la sombra de un objeto de altura conocida (por ejemplo, una persona o un poste). Utilizando la similitud de triángulos, se puede calcular la altura de la estructura. Este método se basa en el principio de que los rayos del sol son paralelos. Aunque no es aplicable para la ingeniería de presas a gran escala, es un buen ejemplo de cómo los cálculos geométricos son fundamentales para determinar alturas.
• Triangulación: Se mide la distancia horizontal desde un punto de observación hasta la base de la estructura y el ángulo de elevación desde el punto de observación hasta la cima de la estructura. Utilizando funciones trigonométricas (tangente), se puede calcular la altura. Este es el principio detrás de muchos instrumentos topográficos.

Todos estos métodos de medición, desde los más básicos hasta los más sofisticados, son ejemplos de cómo la ingeniería se apoya en la matemática y la física para diseñar, construir y operar infraestructuras tan críticas como las presas.

Impacto Humano y Ambiental: Un Recordatorio

Si bien el coronamiento y otros elementos técnicos son fascinantes, es crucial recordar el inmenso impacto que las presas tienen en las sociedades y el medio ambiente. La construcción de grandes presas ha provocado el desplazamiento de millones de personas en todo el mundo y ha alterado drásticamente ecosistemas fluviales, afectando la migración de peces, el transporte de sedimentos y la calidad del agua. La ingeniería de presas moderna busca minimizar estos impactos, integrando consideraciones sociales y ambientales desde las primeras etapas de planificación.

Preguntas Frecuentes sobre el Coronamiento y las Presas

A continuación, respondemos algunas de las preguntas más comunes relacionadas con el coronamiento y la estructura general de las presas:

¿Qué diferencia hay entre el coronamiento y el aliviadero?

El coronamiento es la superficie superior de la presa. El aliviadero (o vertedero) es una estructura específica, a menudo integrada en o cerca del coronamiento, diseñada para liberar de forma controlada el exceso de agua del embalse cuando este supera un cierto nivel. Mientras que el coronamiento es una parte de la estructura, el aliviadero es una función hidráulica crítica para la seguridad.

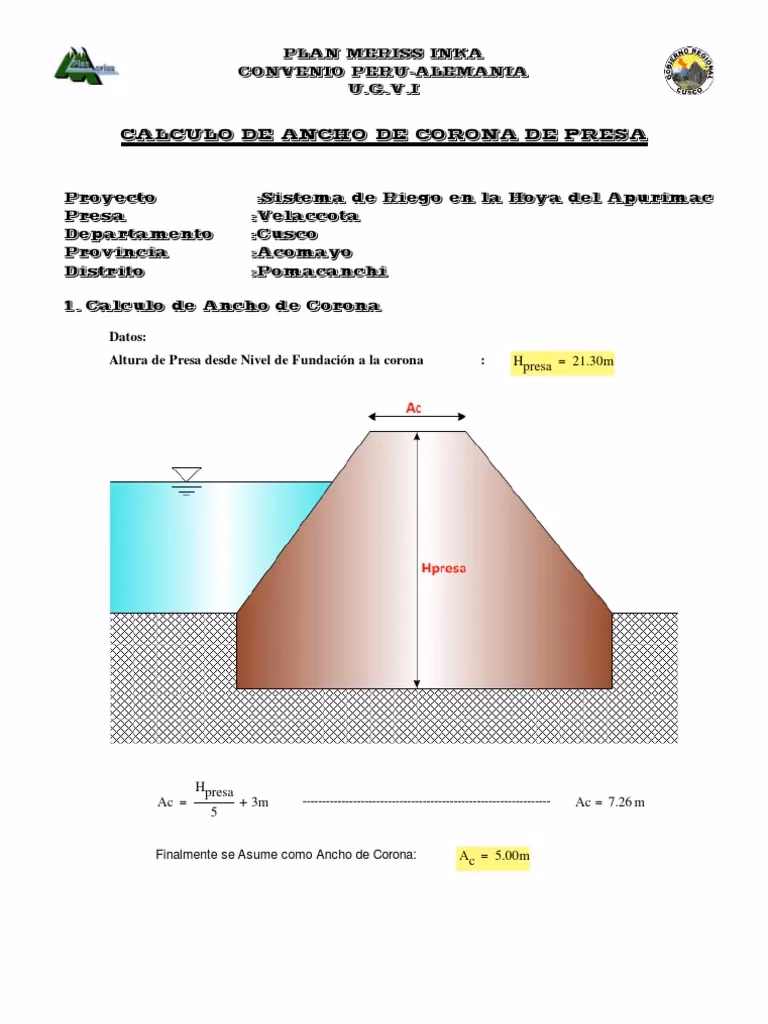

¿Por qué es importante el ancho del coronamiento?

El ancho del coronamiento es importante por varias razones: permite el acceso para mantenimiento y operación, proporciona espacio para instalaciones (compuertas, equipos de monitoreo), y contribuye a la estabilidad estructural de la presa, especialmente en presas de gravedad y de materiales sueltos, donde un mayor ancho en la cima puede ser necesario para la estabilidad.

¿Puede el coronamiento de una presa ser utilizado como carretera?

Sí, es muy común que el coronamiento de una presa sea diseñado y utilizado como carretera o camino para el tránsito vehicular, tanto para fines de operación y mantenimiento de la propia presa como para conectar comunidades o formar parte de la red vial pública, siempre que la estructura lo permita y se cumplan las normativas de seguridad.

¿Cómo se monitorea el estado del coronamiento?

El monitoreo del coronamiento forma parte de la vigilancia general de la presa. Esto incluye inspecciones visuales regulares para detectar grietas, deformaciones o erosión, así como el uso de instrumentación geotécnica para medir asentamientos o movimientos. La vigilancia constante es clave para la detección temprana de cualquier anomalía que pueda comprometer la seguridad de la estructura.

¿Se realizan cálculos específicos para el diseño del coronamiento?

Absolutamente. El diseño del coronamiento implica cálculos estructurales para asegurar que pueda soportar su propio peso, las cargas de viento, el tránsito vehicular (si aplica), y cualquier otro equipo o infraestructura instalada sobre él. En presas de hormigón, se calculan las tensiones y deformaciones, mientras que en presas de materiales sueltos, se considera la estabilidad de los taludes y la compactación del material.

En conclusión, el coronamiento de una presa es mucho más que el "techo" de una estructura. Es un componente integral que refleja la complejidad y la funcionalidad de estas maravillas de la ingeniería, un testimonio de cómo cada elemento, por pequeño que parezca, juega un papel crucial en la capacidad de una presa para cumplir su propósito de manera segura y eficiente.
