¿Cómo Determinar el Peso que Soporta una Estructura?

La seguridad y funcionalidad de cualquier edificación, desde una casa pequeña hasta un rascacielos imponente, dependen de un proceso fundamental en la ingeniería civil: el cálculo de cargas. Este proceso es la piedra angular del diseño estructural, ya que permite a los ingenieros predecir y garantizar que una estructura pueda soportar todas las fuerzas a las que estará expuesta a lo largo de su vida útil. Ignorar o subestimar este cálculo puede tener consecuencias catastróficas, comprometiendo no solo la integridad del edificio, sino también la vida de sus ocupantes. En este artículo, profundizaremos en la importancia de este cálculo, los tipos de cargas, los métodos utilizados y las herramientas que hacen posible construir con confianza y durabilidad.

El objetivo principal del cálculo de cargas es determinar la cantidad y distribución de las fuerzas que actúan sobre una estructura. Esto incluye todo, desde el peso de los materiales de construcción hasta la fuerza de un huracán o un terremoto. Comprender estas fuerzas permite a los ingenieros diseñar los elementos estructurales (como vigas, columnas y cimientos) con las dimensiones y materiales adecuados para resistirlas sin deformarse excesivamente o colapsar. Es un equilibrio delicado entre la eficiencia del material y la seguridad inquebrantable.

Tipos de Cargas en Estructuras: Entendiendo las Fuerzas

Para calcular cuánto peso soporta una estructura, primero debemos identificar y clasificar las diferentes fuerzas que actúan sobre ella. Estas cargas se dividen generalmente en varias categorías, cada una con sus propias características y consideraciones en el diseño:

• Cargas Muertas (D): También conocidas como cargas permanentes, son el peso de los componentes estructurales y no estructurales de un edificio que permanecen fijos en su lugar. Esto incluye el peso propio de las vigas, columnas, losas, muros, techos, acabados (pisos, revestimientos), instalaciones fijas (tuberías, conductos) y cualquier otro elemento que no se mueva. Calcular con precisión las cargas muertas es el primer paso y el más directo, ya que sus valores son constantes y predecibles una vez que los materiales y dimensiones están definidos.
• Cargas Vivas (L): También llamadas cargas de uso u ocupación, son aquellas que pueden variar en magnitud y posición con el tiempo. Incluyen el peso de las personas, el mobiliario, equipos móviles y cualquier objeto que pueda ser removido o reubicado. Los códigos de construcción especifican valores mínimos para las cargas vivas en diferentes tipos de edificaciones (residenciales, oficinas, comerciales, industriales) para garantizar que la estructura esté diseñada para el peor escenario de ocupación posible.
• Cargas de Viento (W): Son las fuerzas ejercidas por el viento sobre la superficie de una estructura. La magnitud de estas cargas depende de la velocidad del viento, la forma del edificio, su altura, la rugosidad del terreno circundante y la ubicación geográfica. Las cargas de viento pueden ser de succión o de presión, y son críticas en el diseño de edificios altos o estructuras expuestas.
• Cargas de Nieve (S): En regiones con nevadas, el peso acumulado de la nieve en los techos representa una carga significativa. La magnitud de esta carga varía según la cantidad de nieve, su densidad (que depende del contenido de agua) y la forma del techo. Los códigos de construcción locales proporcionan valores mínimos de carga de nieve basados en datos históricos climáticos.
• Cargas Sísmicas (E): Son las fuerzas generadas por un terremoto que actúan sobre una estructura. Estas cargas son dinámicas y complejas, ya que la tierra se mueve bajo el edificio, provocando que la estructura se mueva y genere fuerzas de inercia. El diseño sísmico busca que la estructura pueda disipar la energía del terremoto sin colapsar, aunque pueda sufrir daños.
• Otras Cargas Especiales: Dependiendo del tipo y ubicación de la estructura, pueden existir otras cargas a considerar, como cargas de impacto (vehículos), cargas hidrostáticas (presión del agua en sótanos), cargas de suelo (presión lateral del terreno), cargas de vibración (maquinaria), cargas de temperatura (expansión y contracción de materiales), y cargas por asentamiento diferencial.

La correcta identificación y cuantificación de estas cargas es el punto de partida para cualquier análisis estructural. Los ingenieros utilizan normativas y reglamentos de construcción específicos de cada región o país, los cuales establecen los valores mínimos y las combinaciones de carga a considerar para garantizar la seguridad y el rendimiento de la estructura.

El Proceso de Cálculo de Cargas: De la Teoría a la Práctica

Una vez que se han identificado los tipos de cargas relevantes, el siguiente paso es realizar el análisis de carga. Este es un proceso complejo que requiere conocimientos avanzados de mecánica estructural y el uso de herramientas especializadas. El objetivo es determinar las fuerzas internas (momentos, fuerzas cortantes y axiales) que se desarrollan en cada elemento estructural debido a las cargas aplicadas, y compararlas con la capacidad resistente de los materiales y las secciones.

Los ingenieros utilizan principios de la física y las matemáticas para modelar el comportamiento de la estructura bajo diferentes escenarios de carga. Un concepto fundamental en este análisis es el de la capacidad de carga, que se refiere al peso máximo que un elemento o la estructura en su conjunto puede soportar antes de fallar. Para determinar esto, se emplean diversas metodologías:

• Análisis Estático: Se asume que las cargas se aplican de forma lenta y gradual, y que la estructura alcanza un estado de equilibrio sin aceleraciones significativas. Es adecuado para cargas muertas y vivas estáticas.
• Análisis Dinámico: Necesario para cargas que varían rápidamente con el tiempo, como las cargas sísmicas o de viento. Considera la masa, la rigidez y la amortiguación de la estructura para predecir su respuesta ante estas fuerzas.
• Análisis de Flexión: Uno de los cálculos más comunes, especialmente para elementos horizontales como las vigas. La fórmula M = R ⋅ Z es un principio clave para entender la capacidad de una viga para resistir la flexión. Aquí, 'M' representa el momento flector máximo que la sección puede soportar, 'R' es la resistencia a la tracción del material (o esfuerzo de fluencia), y 'Z' es el módulo de la sección, una propiedad geométrica que indica la eficiencia de la sección para resistir la flexión. Un valor 'Z' más alto para una misma área de sección transversal indica una mayor eficiencia y, por lo tanto, una mayor capacidad de momento.

Para aplicar estos principios a un elemento específico como una viga, el proceso es el siguiente:

1. Determinar la Carga por Metro Cuadrado: Se calcula el peso total (cargas muertas y vivas) que recae sobre cada metro cuadrado de la superficie que la viga debe soportar.
2. Calcular la Carga por Metro Lineal sobre la Viga: Esta carga por unidad de superficie se multiplica por la 'zona de influencia' de la viga, es decir, la distancia entre las vigas adyacentes que comparten la carga. La fórmula utilizada es:
   Carga por metro lineal (q [kN/m]) = Carga por metro cuadrado (q [kN/m²]) × Distancia entre vigas laminadas (e [m])
   Esta carga por metro lineal (kN/m o kg/m) es la carga distribuida que la viga debe soportar a lo largo de su longitud.
3. Análisis de la Viga: Con la carga por metro lineal y la longitud de la viga, se calculan los momentos flectores y las fuerzas cortantes máximas que experimentará la viga. Estos valores se comparan con la resistencia del material y las propiedades geométricas de la sección de la viga (como el módulo de sección Z) para asegurar que la viga no fallará bajo estas cargas.

Es importante destacar que este proceso no es lineal y a menudo implica iteraciones. Los ingenieros pueden ajustar las dimensiones de los elementos, los materiales o incluso la configuración estructural para optimizar el diseño, buscando un equilibrio entre la seguridad, la economía y la funcionalidad.

Optimizando el Análisis de Cargas con Tecnología

La complejidad de los cálculos estructurales, especialmente en proyectos grandes o con geometrías complejas, ha impulsado el desarrollo de herramientas y métodos computacionales avanzados. La optimización del análisis de cargas no solo mejora la precisión, sino que también agiliza significativamente el proceso de diseño.

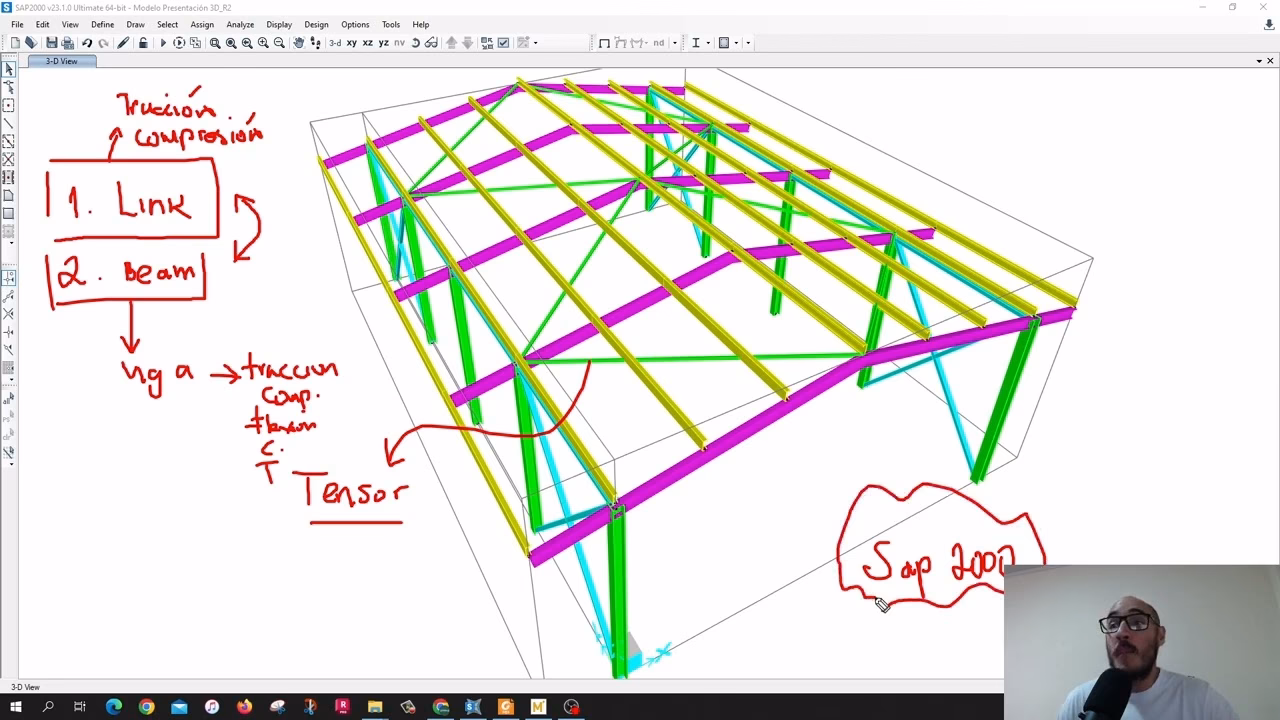

• Software de Modelado y Simulación: Programas de análisis estructural (como SAP2000, ETABS, CYPECAD, o Robot Structural Analysis) permiten a los ingenieros construir modelos tridimensionales de las estructuras. Estos programas pueden aplicar automáticamente diferentes tipos de cargas, realizar análisis estáticos y dinámicos, y calcular las fuerzas internas y las deformaciones en cada elemento. Esto reduce drásticamente el tiempo de cálculo manual y el margen de error.
• Algoritmos Innovadores: El uso de algoritmos avanzados, como el método de elementos finitos (MEF), permite subdividir la estructura en pequeños elementos interconectados. Al resolver las ecuaciones de equilibrio para cada elemento, se puede obtener una imagen detallada del comportamiento de la estructura bajo carga, incluso en geometrías irregulares o materiales complejos.
• Diseño Basado en el Rendimiento: Más allá de simplemente evitar el colapso, los métodos avanzados permiten un diseño basado en el rendimiento, donde la estructura se diseña para tener un comportamiento específico bajo diferentes niveles de carga (por ejemplo, resistir un sismo moderado sin daños, y un sismo severo sin colapso).

Estas herramientas no solo simplifican el proceso de cálculo estructural, sino que también permiten explorar múltiples escenarios de diseño, identificar puntos críticos de carga y optimizar el uso de materiales, lo que se traduce en estructuras más seguras, eficientes y económicas. La capacidad de realizar análisis detallados de forma rápida y precisa es una ventaja competitiva en la ingeniería moderna.

¿Cuánto Peso Soporta una Viga de 5 Pulgadas? Un Caso de Estudio con Vigas IPR

La pregunta sobre cuánto peso soporta una viga específica, como una "viga de 5 pulgadas", es muy común, pero la respuesta no es tan simple como un número fijo. Como hemos visto, la capacidad de carga de una viga depende de muchos factores: su material, su geometría, la forma en que está apoyada, la longitud del tramo (luz), y el tipo de carga que se le aplica. La tabla de Viga IPR proporcionada es un excelente ejemplo de datos que un ingeniero utiliza como punto de partida, pero no es una respuesta directa a la capacidad de carga.

La tabla lista las dimensiones y el peso propio por metro lineal (Kg/m o lbs/ft) de diferentes tamaños de Viga IPR. La Viga IPR (Perfil I de Patín Ancho) es un tipo de perfil de acero estructural muy utilizado por su eficiencia para resistir la flexión. Sus características, como el peralte (altura), el ancho del patín (alas), y los espesores del patín y del alma (parte central), son cruciales para determinar su módulo de sección (Z) y, por ende, su capacidad de momento flector.

Lo que esta tabla nos dice es que una viga IPR de 5 pulgadas de peralte y 5 pulgadas de ancho de patín, puede pesar entre 23.8 y 28.3 kilogramos por metro lineal, dependiendo de su espesor. Estos son datos de su peso propio, que es una carga muerta a considerar. Sin embargo, para saber cuánto peso *externo* puede soportar, un ingeniero debe:

1. Conocer el Material: La tabla menciona Acero A-36/A-572°50 o A-992. Cada uno tiene una resistencia a la fluencia (R) diferente, lo cual es fundamental para el cálculo del momento flector (M = R ⋅ Z).
2. Calcular el Módulo de Sección (Z): Basado en las dimensiones exactas (peralte, ancho y espesores de patín y alma), el ingeniero calculará el módulo de sección de la viga. Este valor es clave para determinar la resistencia a la flexión.
3. Considerar la Longitud del Tramo (Luz): Una viga más larga con la misma sección soportará menos carga que una viga más corta, ya que los momentos flectores aumentan con la luz.
4. Tipo de Apoyos y Cargas: Si la viga está simplemente apoyada, empotrada, o en voladizo, y si la carga es puntual, distribuida o una combinación, todo esto afecta el cálculo del momento máximo y la capacidad de la viga.
5. Deflexiones: Además de la resistencia, se debe verificar que la viga no se deforme excesivamente bajo carga, lo que podría afectar la funcionalidad o la estética de la estructura.

En resumen, la tabla de Viga IPR es una referencia de las propiedades físicas de los perfiles disponibles. Un ingeniero estructural tomará estos datos, junto con la información específica del proyecto (cargas a soportar, longitud del tramo, etc.), y realizará cálculos detallados utilizando principios de la mecánica de materiales y software especializado para determinar la capacidad real de la viga para soportar peso y asegurar que cumple con los requisitos de seguridad y servicio de los códigos de construcción.

Garantizando la Seguridad Estructural: Consideraciones Clave

El cálculo de cargas es solo una parte del rompecabezas de la seguridad estructural. Para garantizar que una edificación sea robusta y duradera, se deben tener en cuenta varias consideraciones importantes:

• Profesionales Capacitados: La ingeniería estructural es una disciplina altamente especializada. Solo ingenieros civiles o estructurales calificados y con experiencia deben realizar los cálculos de cargas y el diseño estructural. Su juicio y conocimiento son insustituibles.
• Adherencia a Códigos y Normativas: Cada país y, a menudo, cada región, tiene códigos de construcción y normativas técnicas que especifican los requisitos mínimos de diseño para diferentes tipos de estructuras y cargas. Es imperativo que el diseño cumpla o supere estos estándares. Estos documentos son resultado de décadas de investigación y experiencia.
• Calidad de los Materiales: Los cálculos se basan en las propiedades esperadas de los materiales (resistencia del acero, resistencia del concreto, etc.). Es fundamental que los materiales utilizados en la construcción cumplan con las especificaciones de diseño. Pruebas de laboratorio y control de calidad en obra son esenciales.
• Calidad de la Ejecución: Un diseño excelente no sirve de nada si la construcción no se lleva a cabo correctamente. La mano de obra calificada y la supervisión rigurosa son cruciales para asegurar que la estructura se construya según los planos y especificaciones.
• Mantenimiento y Monitoreo: Las estructuras envejecen y pueden experimentar cambios en su uso o entorno. El mantenimiento regular y, en algunos casos, el monitoreo estructural, pueden ayudar a identificar y abordar problemas antes de que se conviertan en fallas mayores.
• Futuras Modificaciones: Cualquier modificación importante en una estructura existente (añadir pisos, cambiar el uso de un espacio) debe ir acompañada de un nuevo análisis de cargas para asegurar que los elementos existentes puedan soportar las nuevas demandas.

En última instancia, el objetivo es construir edificaciones que no solo sean seguras para el presente, sino que también resistan el paso del tiempo y las diversas fuerzas de la naturaleza y el uso humano.

Preguntas Frecuentes sobre el Cálculo de Cargas Estructurales

¿Qué diferencia hay entre carga muerta y carga viva?

La carga muerta es el peso permanente de la estructura y sus componentes fijos (muros, techos, acabados). La carga viva es el peso variable debido a personas, muebles o equipos móviles. La carga muerta es constante, mientras que la carga viva puede variar en magnitud y ubicación.

¿Por qué es tan importante la carga de viento en el diseño?

La carga de viento es crucial porque puede generar fuerzas laterales significativas, especialmente en edificios altos o con grandes superficies expuestas. Estas fuerzas pueden causar volcamiento o deslizamiento de la estructura, y deben ser resistidas por el sistema estructural para garantizar la estabilidad.

¿Puede una estructura soportar más peso del que fue diseñado?

Si bien las estructuras suelen tener un margen de seguridad inherente, no se recomienda exceder las cargas para las que fueron diseñadas. Hacerlo puede comprometer la integridad estructural, acelerar el deterioro o, en el peor de los casos, provocar un fallo. Cualquier cambio en el uso que implique mayores cargas debe ser evaluado por un ingeniero.

¿Qué es el módulo de sección (Z) y por qué es importante?

El módulo de sección (Z) es una propiedad geométrica de la sección transversal de una viga que indica su eficiencia para resistir la flexión. Cuanto mayor sea el módulo de sección para un área de sección dada, más eficiente será la viga para soportar momentos flectores. Es un factor clave en la fórmula M = R ⋅ Z para el diseño de vigas.

¿Se pueden calcular las cargas estructurales con una calculadora simple?

No, las calculadoras simples no son adecuadas para calcular cargas estructurales. Aunque los principios matemáticos son fundamentales, el proceso requiere la aplicación de códigos de construcción específicos, la consideración de múltiples tipos de cargas, el análisis de sistemas complejos y el uso de software especializado. Es una tarea que debe ser realizada por ingenieros estructurales calificados.

En conclusión, el cálculo de cargas en estructuras no es meramente un ejercicio matemático, sino un pilar fundamental de la seguridad en la construcción. Es un proceso riguroso que requiere un profundo conocimiento de la física, la ingeniería y las normativas. Desde la identificación de las cargas muertas y vivas, hasta el análisis de las fuerzas dinámicas como el viento y los sismos, cada paso es vital para asegurar que una edificación no solo se mantenga en pie, sino que también cumpla su función de manera segura y eficiente a lo largo del tiempo. Contar con profesionales capacitados y la tecnología adecuada es indispensable para construir un futuro sólido y resiliente.
