En el vasto universo de la física, el potencial eléctrico es una magnitud fundamental que nos permite entender cómo las cargas interactúan y se mueven en un campo eléctrico. Es la clave para comprender fenómenos que van desde la electricidad estática en nuestra vida cotidiana hasta el funcionamiento de complejos circuitos electrónicos. A diferencia de la fuerza o el campo eléctrico, que son cantidades vectoriales con dirección, el potencial eléctrico es una cantidad escalar, lo que simplifica enormemente su cálculo y análisis. Pero, ¿cómo se calcula exactamente y qué herramientas usamos para medirlo?
Comprendiendo el Potencial Eléctrico
El potencial eléctrico, a menudo denominado voltaje, es una medida de la energía potencial eléctrica por unidad de carga en un punto específico del espacio. Imagínelo como la “altura” eléctrica de un punto: una carga se moverá de forma natural de un punto de mayor potencial a uno de menor potencial, de manera análoga a como un objeto cae de una altura mayor a una menor en un campo gravitatorio.
Para definir el potencial eléctrico de manera precisa, se establece un punto de referencia donde el potencial es cero. Convencionalmente, este punto se elige en el infinito, o en la práctica, se considera la Tierra (o “masa”) como el punto de potencial cero. La diferencia de potencial entre dos puntos es lo que realmente importa en la mayoría de las aplicaciones, ya que esta diferencia es la que impulsa el movimiento de las cargas, es decir, la corriente eléctrica.
Potencial Eléctrico de una Carga Puntual
El caso más fundamental es el potencial eléctrico generado por una sola carga puntual. Las cargas puntuales, como los electrones o protones, son los constituyentes básicos de la materia, y muchas distribuciones de carga, como las esferas metálicas cargadas, pueden modelarse externamente como cargas puntuales. El potencial eléctrico V a una distancia r de una carga puntual q se calcula mediante la fórmula:
V = k * q / r
Donde k es la constante de Coulomb, con un valor aproximado de 8.99 × 109 N·m2/C2. Es importante notar que el potencial disminuye con la distancia r, mientras que el campo eléctrico E disminuye con el cuadrado de la distancia (1/r²). Esta diferencia en la dependencia con r es crucial y subraya la naturaleza escalar del potencial frente a la vectorial del campo.
Consideremos un ejemplo práctico. Si tenemos una pequeña esfera de metal con una carga estática de –3.00 nC (nanoculombios) y queremos saber el voltaje a 5.00 cm de su centro. Asumiendo que la carga se comporta como una carga puntual en el centro, podemos aplicar la fórmula:
V = (8.99 × 109 N·m2/C2) * (–3.00 × 10–9 C) / (5.00 × 10–2 m) = –539 V
El valor negativo del voltaje indica que una carga positiva sería atraída hacia la esfera, ya que el potencial es menor (más negativo) que a distancias mayores. Por el contrario, una carga negativa sería repelida, como era de esperar.

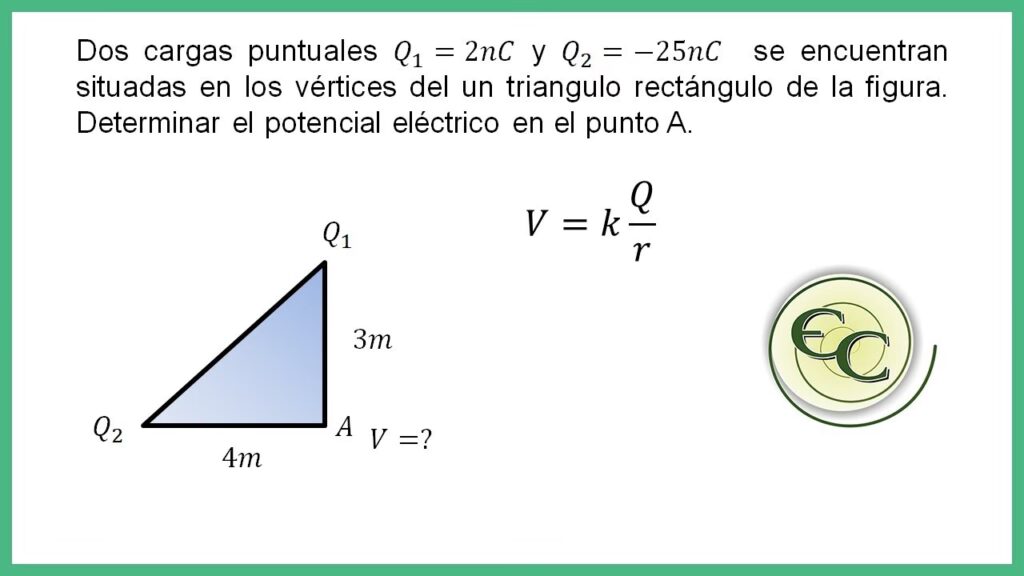

Potencial de un Sistema de Múltiples Cargas Puntuales: El Principio de Superposición
La naturaleza escalar del potencial eléctrico simplifica enormemente el cálculo para sistemas con múltiples cargas. Al igual que el campo eléctrico, el potencial eléctrico obedece al principio de superposición. Esto significa que el potencial eléctrico neto en un punto dado, debido a un conjunto de cargas puntuales, es simplemente la suma algebraica de los potenciales individuales creados por cada carga. No necesitamos preocuparnos por las direcciones vectoriales, solo por las magnitudes y los signos de las cargas.
Si tenemos un sistema de N cargas (q1, q2, ..., qN), el potencial total VP en un punto P es:
VP = V1 + V2 + ... + VN = Σ (k * qi / ri)
Donde ri es la distancia desde la carga qi hasta el punto P. Esta simplicidad es una de las grandes ventajas de trabajar con el potencial eléctrico en lugar del campo eléctrico cuando se analizan sistemas complejos.
El Dipolo Eléctrico
Un caso especial y muy importante de sistema de múltiples cargas es el dipolo eléctrico, que consiste en dos cargas de igual magnitud pero de signo opuesto, separadas por una distancia fija. Los dipolos son fundamentales para modelar muchas interacciones atómicas y moleculares, como la molécula de agua, que es polar debido a su momento dipolar.
Para un dipolo, el cálculo del potencial puede ser complejo si el punto de observación está muy cerca. Sin embargo, cuando la distancia del punto de observación (r) al dipolo es mucho mayor que la distancia (d) entre las cargas del dipolo (r >> d), la fórmula del potencial se simplifica considerablemente. En este caso, se introduce el concepto de momento dipolar eléctrico, denotado por p, que es un vector que apunta de la carga negativa a la positiva y tiene una magnitud qd (carga por distancia de separación).
El potencial en un punto P debido a un dipolo en el origen, para r >> d, se aproxima por:
VP = k * (p ⋅ r̂) / r²
Donde r̂ es un vector unitario en la dirección de r, y el punto indica un producto escalar. Esta fórmula destaca que el potencial de un dipolo cae con 1/r², más rápido que el de una carga puntual.
Para resumir las diferencias entre el potencial y el campo eléctrico, podemos usar la siguiente tabla:
| Característica | Potencial Eléctrico (V) | Campo Eléctrico (E) |
|---|---|---|
| Naturaleza | Escalar (solo magnitud) | Vector (magnitud y dirección) |
| Dependencia de la Distancia (carga puntual) | 1/r | 1/r² |
| Relación con Energía/Fuerza | Energía Potencial Eléctrica | Fuerza Eléctrica |
| Cálculo para Múltiples Cargas | Suma algebraica simple | Suma vectorial compleja |
Midiendo el Potencial Eléctrico: El Voltímetro
Calcular el potencial eléctrico es crucial, pero en la práctica, necesitamos medirlo. Aquí es donde entra en juego el voltímetro, un instrumento diseñado específicamente para medir la diferencia de potencial (voltaje) entre dos puntos de un circuito. Los voltímetros son herramientas indispensables en cualquier laboratorio de electrónica o física, y vienen en diversas formas: desde los antiguos modelos analógicos hasta los modernos multímetros digitales.
¿Cómo se Conecta un Voltímetro?
Una regla fundamental al usar un voltímetro es que siempre debe conectarse en paralelo con el componente o la parte del circuito cuya tensión se desea medir. Esto se debe a que el voltímetro mide la diferencia de potencial *entre* dos puntos. Si se conectara en serie, interrumpiría el flujo de corriente y alteraría significativamente el circuito.
Por ejemplo, para medir el voltaje de una batería de automóvil, se conectan los terminales del voltímetro directamente a los terminales positivo y negativo de la batería. El medidor indicará la diferencia de potencial entre ellos, digamos, 12.6 voltios.
Funcionamiento de un Voltímetro Analógico (PMMC)
El tipo más básico de voltímetro analógico es el medidor de “bobina móvil de imán permanente” (PMMC), también conocido como movimiento D'Arsonval. Este dispositivo es fundamentalmente un galvanómetro, que es un instrumento para medir corrientes muy pequeñas. Su funcionamiento se basa en el principio del electromagnetismo:
- Consiste en una bobina de alambre muy fino que puede moverse dentro del campo magnético de un imán permanente.
- Cuando una corriente eléctrica fluye a través de la bobina, esta genera su propio campo magnético.
- La interacción entre el campo magnético de la bobina y el del imán permanente causa que la bobina se mueva o “deflexione”.
- Una aguja conectada a la bobina se desplaza sobre una escala graduada, indicando el valor medido. La deflexión es proporcional a la corriente que fluye a través de la bobina.
Conversión de Galvanómetro a Voltímetro
Dado que un galvanómetro responde a la corriente, ¿cómo lo convertimos en un voltímetro que mide voltaje? La clave está en la Ley de Ohm (V = I * R). Si conocemos la corriente de deflexión a escala completa (FSD) del galvanómetro y su resistencia interna, podemos calcular el voltaje máximo que puede medir. Sin embargo, los galvanómetros suelen ser muy sensibles y requieren corrientes muy bajas para la FSD (por ejemplo, 100 µA).
Para medir voltajes más altos, se añade una resistencia de alto valor, llamada resistencia multiplicadora, en serie con la bobina del galvanómetro. Esta resistencia limita la corriente que pasa a través de la bobina, asegurando que solo una pequeña fracción de la corriente total del circuito bajo prueba fluya a través del medidor. Al dimensionar adecuadamente esta resistencia, se puede hacer que la deflexión a escala completa del galvanómetro corresponda a un voltaje mucho mayor en los terminales del voltímetro. La escala del medidor se recalibra para leer voltios en lugar de amperios.
Voltímetros de Múltiples Rangos
Para medir un amplio rango de voltajes, los voltímetros suelen incorporar varias resistencias multiplicadoras que pueden seleccionarse mediante un interruptor. Existen dos configuraciones principales:
- Configuración Directa: Cada resistencia multiplicadora se conecta directamente en serie con el medidor para un rango de voltaje específico. Es simple, pero puede requerir valores de resistencia no estándar.
- Configuración Indirecta: Se utilizan varias resistencias en cadena, y el interruptor selecciona diferentes puntos a lo largo de esta cadena para establecer los rangos de voltaje. Esta configuración es más práctica, ya que permite el uso de valores de resistencia estándar y facilita la construcción.
Los voltímetros modernos, especialmente los digitales, a menudo son de "auto-rango", lo que significa que ajustan automáticamente su escala para adaptarse al voltaje que se está midiendo, simplificando aún más su uso.
Sensibilidad del Voltímetro y Efecto de Carga
Un voltímetro ideal tendría una resistencia interna infinita, lo que significaría que no extraería ninguna corriente del circuito que está midiendo y, por lo tanto, no afectaría el voltaje real. Sin embargo, en la práctica, todos los voltímetros tienen una resistencia interna finita (aunque muy alta).
Cuando se conecta un voltímetro a un circuito, especialmente a uno con alta resistencia, puede ocurrir un fenómeno conocido como "efecto de carga". El voltímetro, al tener su propia resistencia, se convierte en parte del circuito, reduciendo la resistencia efectiva total y, en consecuencia, alterando ligeramente el voltaje que se intenta medir. Para minimizar este efecto, se utilizan voltímetros con alta sensibilidad.
La sensibilidad de un voltímetro se mide en Ohmios por Voltio (Ω/V). Un valor de sensibilidad alto indica que el medidor tiene una resistencia interna muy elevada para su rango de voltaje, lo que significa que extrae una corriente mínima del circuito y, por lo tanto, produce un efecto de carga insignificante. Cuanto mayor sea la sensibilidad, más preciso será el voltímetro en diversas situaciones.
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia entre potencial eléctrico y campo eléctrico?
La diferencia principal radica en su naturaleza: el potencial eléctrico (V) es una cantidad escalar (solo magnitud), mientras que el campo eléctrico (E) es una cantidad vectorial (magnitud y dirección). El potencial está relacionado con la energía potencial por unidad de carga, mientras que el campo está relacionado con la fuerza por unidad de carga. El cálculo del potencial es algebraico, mientras que el del campo es vectorial, lo que hace que el potencial sea a menudo más sencillo de manipular en sistemas complejos.
¿Por qué el voltímetro se conecta en paralelo?
El voltímetro mide la diferencia de potencial entre dos puntos. Para hacer esto, debe 'ver' el voltaje existente sin alterar significativamente el flujo de corriente en la rama del circuito que está midiendo. Conectarlo en paralelo le permite medir esta diferencia de potencial directamente sin interrumpir el circuito. Si se conectara en serie, su alta resistencia interna bloquearía el flujo de corriente, alterando drásticamente el funcionamiento del circuito.
¿Qué significa un potencial eléctrico negativo?
Un potencial eléctrico negativo significa que se necesitaría trabajo para mover una carga de prueba positiva desde ese punto hasta el infinito (o el punto de referencia cero), o equivalentemente, que una carga positiva sería atraída hacia ese punto. Si el potencial es negativo, una carga positiva se moverá hacia él (si está libre de moverse), y una carga negativa se alejará de él.
¿Qué es la 'tierra' o 'ground' en el contexto del potencial eléctrico?
La 'tierra' o 'ground' es un punto de referencia común en un circuito o sistema eléctrico al que se le asigna un potencial de cero voltios. Esto simplifica las mediciones y el análisis del circuito, ya que todos los demás voltajes se miden en relación con este punto cero. En sistemas eléctricos grandes, la tierra física (el suelo) a menudo se utiliza como este punto de referencia por seguridad y estabilidad.
Conclusión
Comprender el potencial eléctrico y cómo se calcula es fundamental para cualquier persona que trabaje con electricidad o electrónica. Desde la sencilla fórmula para una carga puntual hasta el principio de superposición para sistemas complejos y la aproximación para dipolos, estas herramientas nos permiten cuantificar la energía inherente en los campos eléctricos. La capacidad de medir este potencial mediante un voltímetro, comprendiendo su funcionamiento y las consideraciones prácticas como el efecto de carga, es igualmente crucial para el diseño, el análisis y la solución de problemas en cualquier circuito eléctrico. En un mundo cada vez más electrificado, el dominio de estos conceptos no solo es una habilidad técnica, sino una ventana a la comprensión de la fuerza invisible que impulsa gran parte de nuestra tecnología moderna.
