Cálculo de Áreas y Tensiones Efectivas

En el vasto y complejo mundo de la ingeniería, la precisión es más que una virtud; es una necesidad imperante. Cada cálculo, cada medición, y cada diseño debe basarse en parámetros que reflejen la realidad física y el comportamiento de los materiales y sistemas bajo carga. Es en este contexto donde el concepto de 'efectividad' adquiere una relevancia crítica. Lejos de ser un simple adjetivo, 'efectivo' en ingeniería se refiere a la parte de una propiedad o un esfuerzo que realmente contribuye a la resistencia, la estabilidad o el rendimiento de una estructura o un material. Comprender cómo determinar el área efectiva en soldaduras y la tensión vertical efectiva en suelos no es solo una cuestión académica, sino una habilidad fundamental que puede marcar la diferencia entre el éxito y el fracaso, entre la seguridad y el riesgo catastrófico.

Este artículo se adentrará en las profundidades de estos dos conceptos aparentemente dispares pero igualmente vitales, revelando su importancia, sus métodos de cálculo y sus implicaciones prácticas en el diseño y la construcción. Desde la unión de componentes metálicos hasta la cimentación de estructuras masivas, la comprensión de lo 'efectivo' es un pilar para la seguridad y la durabilidad.

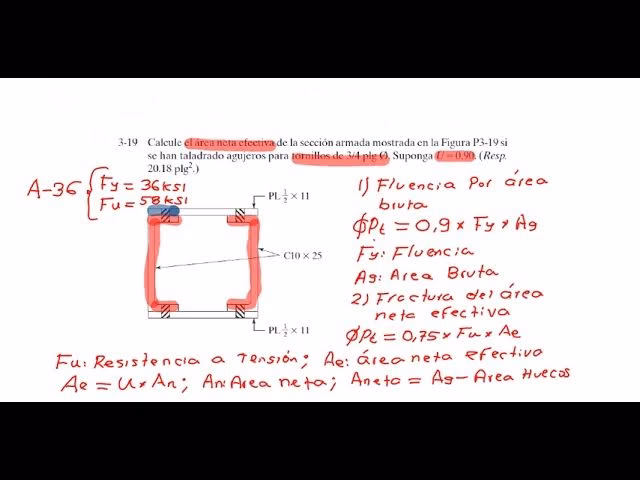

El Área Efectiva en Soldadura: Un Pilar de la Integridad Estructural

Cuando hablamos de soldadura, no nos referimos simplemente a unir dos piezas de metal; hablamos de crear una conexión que sea capaz de transmitir fuerzas y resistir cargas tan eficientemente como el material base. Aquí es donde el concepto de área efectiva de soldadura se vuelve fundamental. No toda la superficie de una soldadura contribuye de manera uniforme a su resistencia; solo una porción específica es considerada la portadora de carga activa. El área efectiva es, en esencia, la sección transversal de la soldadura que se presume resiste las cargas aplicadas, y su cálculo es crucial para asegurar la integridad estructural de cualquier ensamblaje soldado.

Según las normas y prácticas de ingeniería, el área efectiva de soldadura se calcula multiplicando la longitud efectiva de soldadura por la garganta efectiva. Parece sencillo, pero cada uno de estos términos encierra una complejidad que merece ser explorada.

La Garganta Efectiva: El Punto Crítico de Resistencia

La garganta efectiva es quizás el concepto más importante y a menudo malinterpretado en el cálculo del área efectiva de una soldadura. Se define como la longitud más corta desde la raíz de la junta hasta la cara de la soldadura. En otras palabras, es la dimensión mínima de la sección transversal de la soldadura a través de la cual se espera que ocurra la falla si la soldadura es sometida a una carga excesiva. Para soldaduras de filete, la garganta efectiva es típicamente el 70.7% (o 0.707) de la longitud de la pierna (o tamaño de la soldadura), asumiendo un ángulo de 45 grados en la hipotenusa del triángulo. Para soldaduras de ranura, la garganta efectiva suele ser el espesor del metal más delgado que se está uniendo, o la profundidad de la preparación de la ranura, dependiendo del tipo de soldadura y del grado de penetración.

La importancia de la garganta efectiva radica en que representa la sección transversal más vulnerable de la soldadura. Un cálculo preciso de la garganta efectiva es vital porque cualquier subestimación podría llevar a una soldadura con una capacidad de carga insuficiente, mientras que una sobreestimación resultaría en un diseño excesivamente conservador y costoso. Factores como la penetración incompleta, la convexidad o concavidad excesiva de la soldadura, y la presencia de defectos internos pueden reducir la garganta efectiva real de una soldadura, haciendo que su rendimiento sea inferior al esperado.

La Longitud Efectiva de Soldadura: Más Allá de la Medición

La longitud efectiva de soldadura no es simplemente la longitud física total de la soldadura tal como se mide con una cinta métrica. Se refiere a la porción de la soldadura que es capaz de transmitir carga de manera uniforme y eficiente. Factores como los cráteres de inicio y fin de soldadura (áreas donde el arco se inicia o termina y que a menudo presentan menor espesor o defectos), la discontinuidad en la soldadura o las áreas donde la soldadura no se extiende completamente hasta el punto de carga, pueden reducir la longitud efectiva. Por lo general, se descuentan las longitudes de los cráteres o cualquier sección donde la soldadura no esté completa o sea deficiente.

La adecuada determinación de la longitud efectiva garantiza que solo se considere la parte de la soldadura que realmente contribuye a la resistencia general de la unión. Ignorar estos detalles podría llevar a una sobreestimación peligrosa de la capacidad de carga de la soldadura, con el riesgo de fallas prematuras bajo condiciones de servicio.

La Tensión Vertical Efectiva: Clave en la Mecánica de Suelos

En la ingeniería geotécnica, la capacidad de los suelos para soportar cargas, su deformación y su estabilidad dependen críticamente de la tensión vertical efectiva. A diferencia de la tensión total, que es el peso total del suelo y el agua que actúan sobre un punto, la tensión efectiva es la parte de esa tensión total que es soportada por el esqueleto de partículas sólidas del suelo. Es esta tensión efectiva la que rige el comportamiento mecánico del suelo, incluyendo su resistencia al corte, su compresibilidad y, en última instancia, la estabilidad de las cimentaciones y estructuras construidas sobre él.

La tensión vertical efectiva, simbolizada como σ'_v o σ_v, a una cierta profundidad debajo del nivel freático se puede calcular de dos maneras principales, ambas conduciendo al mismo resultado, pero útiles en diferentes contextos:

Método (a): Tensión Total Menos Presión de Agua de Poro

Este es el enfoque más fundamental y conceptualmente directo. La tensión efectiva se obtiene restando la presión del agua de poro (u) de la tensión total (σ_v,total) a la profundidad de interés. La fórmula es: σ'_v = σ_v,total - u.

• Tensión Total (σ_v,total): Es la suma de los pesos unitarios de todas las capas de suelo y agua por encima del punto de interés, multiplicados por su respectiva altura. Si hay suelo por encima del nivel freático, se usa su peso unitario seco o natural. Debajo del nivel freático, se utiliza el peso unitario saturado (γ_sat), que incluye el peso del agua dentro de los poros del suelo.
• Presión del Agua de Poro (u): Es la presión hidrostática que ejerce el agua presente en los vacíos del suelo. Se calcula como el peso unitario del agua (γ_w, aproximadamente 9.81 kN/m³ o 62.4 lb/ft³) multiplicado por la altura de la columna de agua por encima del punto de interés (h_w). Es importante recordar que la presión del agua de poro es cero por encima del nivel freático (a menos que haya capilaridad) y aumenta linealmente con la profundidad debajo de él.

Este método resalta la idea de que el agua en los poros del suelo soporta parte de la carga, reduciendo la carga que el esqueleto sólido del suelo debe soportar. Es crucial para el análisis de consolidación y el cálculo de la capacidad portante de las cimentaciones.

Método (b): Utilizando los Pesos Unitarios Efectivos

Este método es una aplicación directa del concepto de peso unitario efectivo (γ'). El peso unitario efectivo de un suelo saturado es su peso unitario saturado menos el peso unitario del agua (γ' = γ_sat - γ_w). Este valor representa el peso del esqueleto sólido del suelo sumergido en agua, o la fuerza neta que el suelo ejerce sobre sí mismo sin considerar el empuje del agua.

Para calcular la tensión efectiva con este método, se suman los productos del peso unitario efectivo de cada capa de suelo por su espesor. Para las capas de suelo por encima del nivel freático, se utiliza el peso unitario seco o natural, ya que la tensión efectiva es igual a la tensión total en esas condiciones (presión de poro es cero). Debajo del nivel freático, se utiliza el peso unitario efectivo.

Ambos métodos son equivalentes y deben producir el mismo resultado. La elección de uno u otro a menudo depende de la familiaridad del ingeniero o de la forma en que se presentan los datos del suelo.

Diferencias y Conexiones entre Conceptos Efectivos

Aunque el área efectiva en soldadura y la tensión vertical efectiva en suelos pertenecen a ramas distintas de la ingeniería (mecánica/estructural y geotécnica, respectivamente), comparten una filosofía común: la necesidad de aislar y cuantificar la porción de un parámetro que es verdaderamente relevante para el comportamiento mecánico y la capacidad de carga. En ambos casos, el término 'efectiva' denota la parte que realmente soporta las cargas o contribuye a la resistencia, descontando elementos que no participan plenamente o que incluso ejercen presiones contrarias (como el agua de poro).

La conexión más profunda radica en su impacto en el diseño y la seguridad. Un error en el cálculo del área efectiva de una soldadura puede llevar a una falla de la unión bajo cargas de servicio. De manera similar, una estimación incorrecta de la tensión efectiva en el suelo puede resultar en asentamientos excesivos de las cimentaciones, inestabilidad de taludes o fallas catastróficas. Ambos conceptos son herramientas esenciales para predecir el comportamiento real de los materiales y garantizar que las estructuras sean seguras, estables y duraderas.

Aplicaciones Prácticas y Errores Comunes

Aplicaciones en Soldadura

• Diseño de Uniones Soldadas: Los ingenieros estructurales utilizan el área efectiva para dimensionar las soldaduras, asegurando que tengan la resistencia adecuada para transmitir las fuerzas entre los elementos.
• Control de Calidad e Inspección: Durante la fabricación y la construcción, la inspección visual y no destructiva de las soldaduras busca verificar que la geometría de la soldadura (incluyendo la garganta y la longitud) cumpla con los requisitos de diseño para alcanzar el área efectiva deseada.
• Análisis de Fallas: En caso de una falla de soldadura, el análisis del área efectiva real es crucial para determinar la causa raíz.

Errores comunes incluyen la subestimación de la garganta efectiva debido a una mala técnica de soldadura (p. ej., convexidad excesiva o falta de penetración), o la sobreestimación de la longitud efectiva al no considerar los cráteres o las discontinuidades.

Aplicaciones en Mecánica de Suelos

• Diseño de Cimentaciones: El cálculo de la tensión efectiva es fundamental para determinar la capacidad portante del suelo y predecir los asentamientos de las cimentaciones.
• Estabilidad de Taludes: La resistencia al corte del suelo, que depende directamente de la tensión efectiva, es un factor clave en el análisis de la estabilidad de taludes naturales y excavados.
• Diseño de Muros de Contención: Las presiones laterales del suelo sobre los muros de contención se calculan utilizando principios de tensión efectiva.
• Consolidación: Los procesos de consolidación del suelo, que implican la expulsión gradual del agua de poro y el aumento de la tensión efectiva, son críticos para predecir asentamientos a largo plazo.

Errores comunes incluyen no considerar los cambios en el nivel freático, subestimar la presión del agua de poro en suelos finos o no utilizar los pesos unitarios correctos (saturados, secos, efectivos) para cada capa de suelo.

Tabla Comparativa: Área Efectiva vs. Tensión Efectiva

Preguntas Frecuentes (FAQ)

¿Por qué se utiliza el término 'efectivo' en estos cálculos?

El término 'efectivo' se utiliza para denotar la porción de un parámetro que realmente contribuye a la capacidad de carga o al comportamiento mecánico de un material o elemento. En soldadura, no toda la sección de la soldadura es igualmente eficiente en la transmisión de carga. En suelos, no toda la tensión total es soportada por las partículas sólidas, ya que el agua de poro soporta una parte.

¿Pueden realizarse estos cálculos manualmente o se requiere software especializado?

Para casos sencillos y geometrías estándar, estos cálculos pueden realizarse manualmente con las fórmulas adecuadas. Sin embargo, para proyectos complejos, grandes estructuras o análisis geotécnicos detallados con múltiples capas de suelo y cargas variables, el uso de software de ingeniería y herramientas de cálculo especializadas es común y altamente recomendable para mejorar la precisión y eficiencia.

¿Qué consecuencias tiene una subestimación o sobreestimación de estos valores?

Una subestimación (calcular un valor menor al real) de la capacidad efectiva puede llevar a un diseño sobredimensionado, lo que resulta en un aumento innecesario de costos y materiales. Una sobreestimación (calcular un valor mayor al real) es mucho más crítica, ya que puede conducir a un diseño inseguro y, en última instancia, a fallas estructurales o geotécnicas, como el colapso de uniones soldadas o asentamientos excesivos de cimentaciones.

¿Existen normas o códigos de diseño que rigen estos cálculos?

Sí, absolutamente. Las normas y códigos de construcción y diseño (como AISC para estructuras de acero y soldadura, ASTM, Eurocódigos o normas locales para geotécnica) proporcionan directrices claras, fórmulas y requisitos para el cálculo del área efectiva de soldaduras y la tensión efectiva en suelos, asegurando la uniformidad y la seguridad en el diseño de ingeniería.

¿Cómo influye el agua en la tensión efectiva del suelo?

El agua en los poros del suelo (agua de poro) ejerce una presión que contrarresta parte de la tensión total. Cuanta más presión de agua de poro haya, menor será la tensión efectiva soportada por el esqueleto sólido del suelo. Esto es crucial, ya que un aumento en el nivel freático o presiones de poro elevadas pueden reducir significativamente la resistencia al corte y la capacidad portante del suelo, llevando a problemas de estabilidad.

En resumen, la comprensión y la aplicación precisa de los conceptos de área efectiva de soldadura y tensión vertical efectiva en suelos son pilares de la ingeniería moderna. Estos cálculos no son meros ejercicios teóricos, sino herramientas vitales que permiten a los ingenieros diseñar y construir estructuras que no solo son eficientes y económicas, sino, lo que es más importante, seguras y duraderas. Dominar estos principios es esencial para cualquier profesional que aspire a contribuir a un futuro construido sobre bases sólidas y conexiones robustas.
