Dominando la Potencia Eléctrica en Circuitos

En el fascinante mundo de la electricidad, comprender conceptos fundamentales como el de la potencia es crucial, tanto para profesionales como para entusiastas. La energía eléctrica impulsa nuestro día a día, desde el más sencillo de los focos hasta los complejos sistemas industriales. Pero, ¿alguna vez te has preguntado cómo se mide o se calcula la energía que consume un dispositivo o la que entrega una fuente en un circuito? La respuesta reside en el concepto de potencia eléctrica, una magnitud que nos indica la velocidad a la que la energía se transfiere o se consume.

Este artículo te guiará a través de los principios esenciales para calcular la potencia en diferentes tipos de circuitos, desglosando las fórmulas y ofreciendo ejemplos claros para que puedas aplicar estos conocimientos en tus propios proyectos o simplemente para comprender mejor el consumo energético de tus aparatos.

¿Qué es la Potencia Eléctrica?

La potencia eléctrica (P) es la cantidad de energía transferida o transformada por unidad de tiempo en un circuito eléctrico. En términos más sencillos, es la rapidez con la que se realiza un trabajo eléctrico. Imagina una bombilla: su potencia te indica cuánta energía lumínica y calorífica emite por segundo.

La unidad de medida de la potencia en el Sistema Internacional (SI) es el Watt (W), nombrado en honor a James Watt, el inventor de la máquina de vapor. Un Watt se define como un Joule por segundo (J/s), lo que refuerza la idea de que la potencia es una tasa de energía. Para contextos de mayor escala, como la potencia de motores o vehículos, a veces se utiliza el caballo de fuerza (horsepower, hp), donde 1 hp equivale aproximadamente a 745.7 Watts.

Comprender la potencia es vital no solo para diseñar circuitos eficientes, sino también para asegurar la seguridad, dimensionar adecuadamente los componentes y estimar el consumo de energía eléctrica, lo que se traduce directamente en el monto de nuestras facturas de electricidad.

La Fórmula Fundamental de la Potencia

La relación más básica y fundamental para calcular la potencia en un circuito eléctrico es la siguiente:

P = V × I

Donde:

• P es la potencia, medida en Watts (W).
• V es el voltaje (o diferencia de potencial), medido en Volts (V).
• I es la corriente eléctrica, medida en Amperios (A).

Esta fórmula nos dice que la potencia en un circuito es directamente proporcional tanto al voltaje aplicado como a la corriente que fluye a través de él. Si aumentas el voltaje o la corriente (o ambos), la potencia también aumentará.

Derivaciones de la Fórmula de Potencia

Gracias a la Ley de Ohm (V = I × R), que relaciona el voltaje, la corriente y la resistencia (R), podemos derivar otras dos fórmulas muy útiles para calcular la potencia, dependiendo de los datos que tengamos disponibles:

Potencia en términos de Corriente y Resistencia:

Si sustituimos V = I × R en la fórmula P = V × I, obtenemos:

P = (I × R) × I

P = I² × R

Esta fórmula es particularmente útil cuando conocemos la corriente que fluye a través de un componente (como una resistencia) y el valor de su resistencia, pero no el voltaje específico a través de él.

Potencia en términos de Voltaje y Resistencia:

De la Ley de Ohm, también podemos expresar la corriente como I = V / R. Si sustituimos esta expresión en P = V × I, obtenemos:

P = V × (V / R)

P = V² / R

Esta versión es ideal cuando conocemos el voltaje aplicado a un componente y su resistencia, pero no la corriente que lo atraviesa. Por ejemplo, es común para calcular la potencia disipada por resistencias conectadas a una fuente de voltaje conocida.

En resumen, las tres fórmulas clave para la potencia son:

• P = V × I
• P = I² × R
• P = V² / R

La elección de la fórmula dependerá de las variables conocidas en el circuito o en el componente específico que se esté analizando.

Cálculo de Potencia en Circuitos en Serie

Un circuito en serie se caracteriza por tener todos sus componentes conectados uno tras otro, formando un único camino para el flujo de la corriente eléctrica. Esto implica que la corriente es la misma a través de cada componente en el circuito.

Las características clave de un circuito en serie son:

• La corriente total es la misma en todos los puntos del circuito (I_total = I1 = I2 = ... = In).
• El voltaje total de la fuente se divide entre los componentes (V_total = V1 + V2 + ... + Vn).
• La resistencia total (equivalente) es la suma de las resistencias individuales (R_total = R1 + R2 + ... + Rn).

Para calcular la potencia total disipada en un circuito en serie, podemos sumar las potencias disipadas por cada componente individual. Esto se debe al principio de conservación de la energía: la potencia total suministrada por la fuente debe ser igual a la suma de la potencia disipada por todos los elementos en el circuito.

P_total = P1 + P2 + P3 + ... + Pn

Donde Pn es la potencia disipada por cada resistencia o componente individual.

Ejemplo de Cálculo de Potencia en Serie:

Consideremos un circuito en serie compuesto por tres resistencias: R1 = 5 Ω, R2 = 10 Ω y R3 = 15 Ω, conectadas a una fuente de alimentación que proporciona una corriente de 2 Amperios (A).

1. Calcular la potencia disipada por cada resistencia:
   • P1 = I² × R1 = (2 A)² × 5 Ω = 4 × 5 = 20 W
   • P2 = I² × R2 = (2 A)² × 10 Ω = 4 × 10 = 40 W
   • P3 = I² × R3 = (2 A)² × 15 Ω = 4 × 15 = 60 W
2. Calcular la potencia total sumando las potencias individuales:
   • P_total = P1 + P2 + P3 = 20 W + 40 W + 60 W = 120 W
3. Alternativamente, calcular la potencia total usando la resistencia total:
   • R_total = R1 + R2 + R3 = 5 Ω + 10 Ω + 15 Ω = 30 Ω
   • P_total = I² × R_total = (2 A)² × 30 Ω = 4 × 30 = 120 W

Ambos métodos nos dan el mismo resultado, confirmando la validez de la suma de potencias individuales en circuitos en serie.

Cálculo de Potencia en Circuitos en Paralelo

En un circuito en paralelo, todos los componentes están conectados a través de los mismos dos puntos eléctricos, lo que significa que el voltaje es el mismo a través de cada componente.

Las características clave de un circuito en paralelo son:

• El voltaje total es el mismo en todos los componentes del circuito (V_total = V1 = V2 = ... = Vn).
• La corriente total de la fuente se divide entre los componentes (I_total = I1 + I2 + ... + In).
• La resistencia total (equivalente) se calcula mediante la inversa de la suma de las inversas de las resistencias individuales (1/R_total = 1/R1 + 1/R2 + ... + 1/Rn).

Al igual que en los circuitos en serie, la potencia total disipada en un circuito en paralelo es la suma de las potencias disipadas por cada componente individual:

P_total = P1 + P2 + P3 + ... + Pn

Esto también se deriva del principio de conservación de la energía.

Ejemplo de Cálculo de Potencia en Paralelo:

Consideremos un circuito en paralelo con dos resistencias: R1 = 10 Ω y R2 = 20 Ω, conectadas a una fuente de alimentación de 12 Volts (V).

1. Calcular la potencia disipada por cada resistencia (usando P = V²/R):
   • P1 = V² / R1 = (12 V)² / 10 Ω = 144 / 10 = 14.4 W
   • P2 = V² / R2 = (12 V)² / 20 Ω = 144 / 20 = 7.2 W
2. Calcular la potencia total sumando las potencias individuales:
   • P_total = P1 + P2 = 14.4 W + 7.2 W = 21.6 W
3. Alternativamente, calcular la potencia total usando la resistencia total equivalente:
   • 1/R_total = 1/R1 + 1/R2 = 1/10 Ω + 1/20 Ω = 2/20 + 1/20 = 3/20
   • R_total = 20/3 Ω ≈ 6.67 Ω
   • P_total = V² / R_total = (12 V)² / (20/3 Ω) = 144 / (20/3) = 144 × 3 / 20 = 432 / 20 = 21.6 W

Una vez más, ambos métodos confirman que la potencia total es la suma de las potencias individuales.

Comparación de Circuitos Serie y Paralelo en Cuanto a Potencia

Es útil resumir las diferencias clave en el comportamiento de voltaje, corriente, resistencia y potencia entre circuitos en serie y en paralelo:

Potencia en Circuitos Mixtos

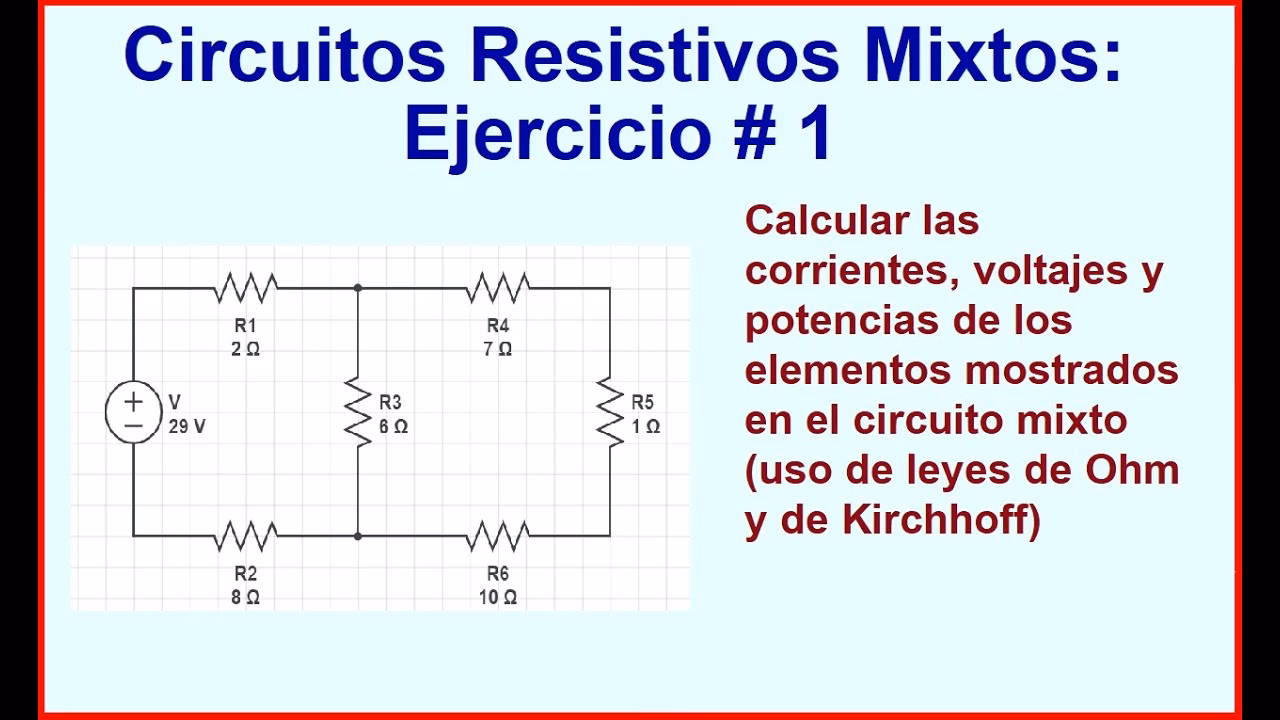

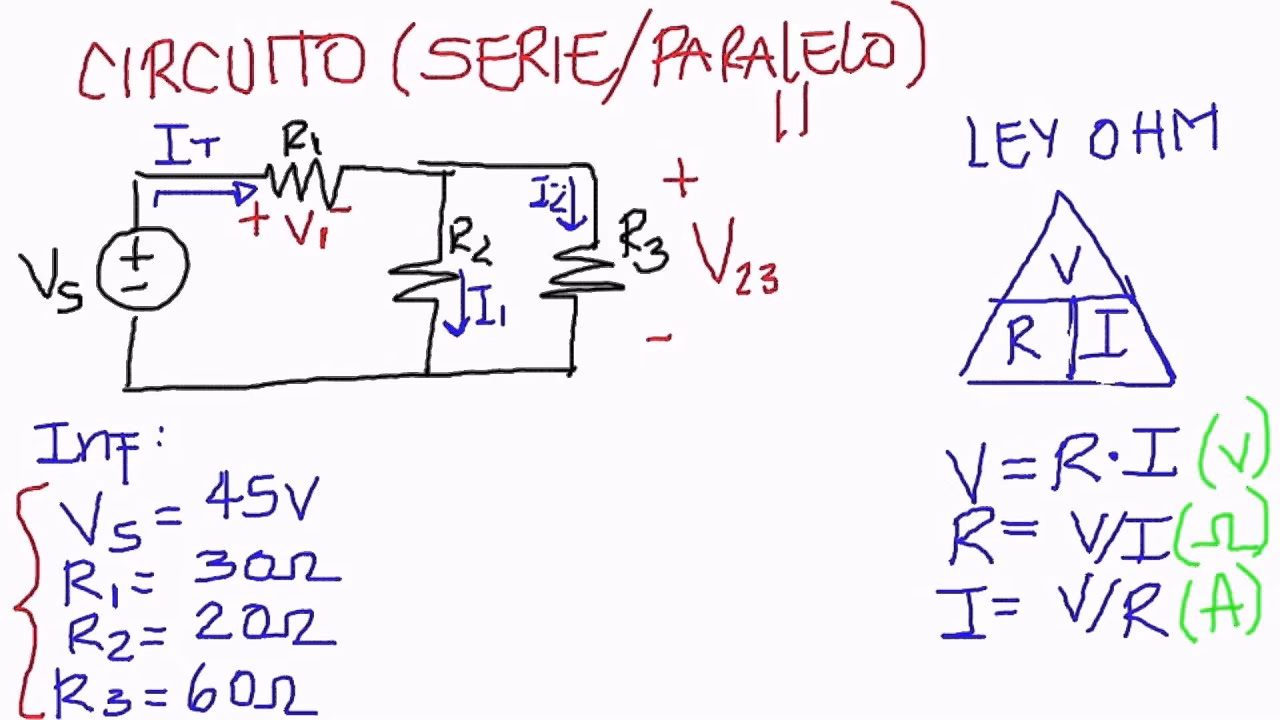

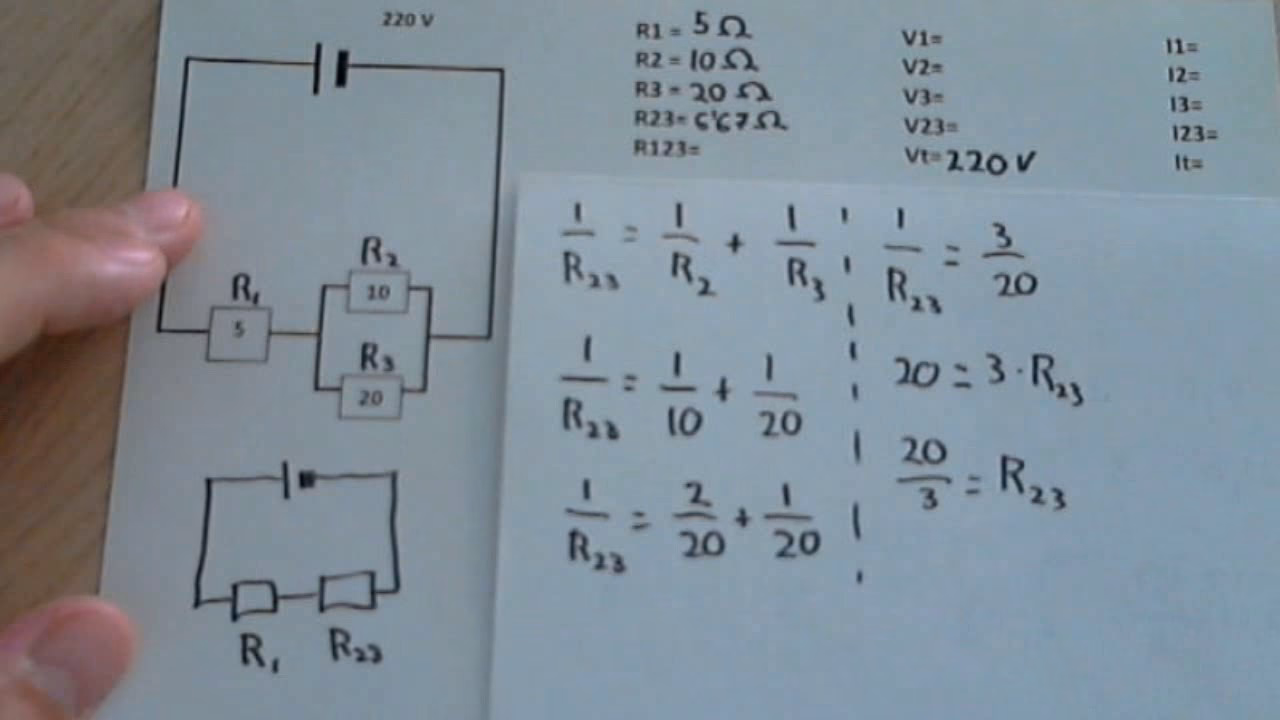

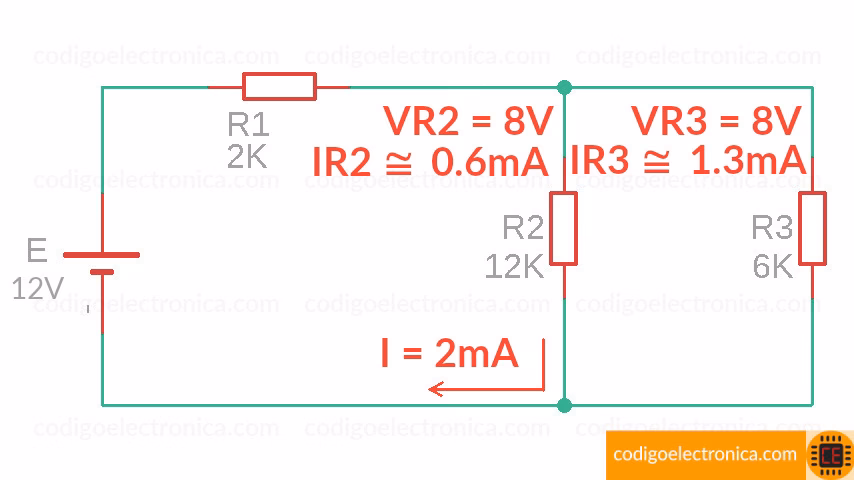

Los circuitos mixtos son aquellos que combinan configuraciones en serie y en paralelo. Calcular la potencia en estos circuitos requiere un enfoque paso a paso, simplificando progresivamente el circuito hasta que se convierta en una configuración puramente en serie o puramente en paralelo, o hasta que se pueda calcular la resistencia equivalente total.

El procedimiento general es el siguiente:

1. Identifica y simplifica las secciones en serie y en paralelo: Comienza por las secciones más internas o pequeñas del circuito. Si ves resistencias en serie, súmalas. Si ves resistencias en paralelo, calcula su resistencia equivalente.
2. Redibuja el circuito: Después de cada simplificación, redibuja el circuito con las resistencias equivalentes. Esto te ayudará a visualizar la nueva configuración.
3. Repite hasta obtener una resistencia equivalente total: Continúa simplificando hasta que tengas una única resistencia equivalente para todo el circuito.
4. Calcula la corriente o voltaje total: Una vez que tengas la resistencia equivalente total y el voltaje de la fuente (o la corriente total si es conocida), puedes usar la Ley de Ohm (V_total = I_total × R_total) para encontrar la corriente total o el voltaje total.
5. Calcula la potencia total: Utiliza P_total = V_total × I_total, P_total = I_total² × R_total, o P_total = V_total² / R_total.
6. Para potencias individuales: Si necesitas la potencia de un componente específico, deberás retroceder en tus simplificaciones, calculando los voltajes y corrientes a través de cada rama o componente individual, y luego aplicar P = V × I, P = I² × R, o P = V² / R para ese componente.

Aunque el proceso puede parecer más complejo, se basa en la aplicación repetida de las reglas de serie y paralelo que ya conoces.

Importancia de Calcular la Potencia

La habilidad para calcular la potencia eléctrica es mucho más que un ejercicio académico; tiene implicaciones prácticas significativas:

• Diseño de Circuitos: Permite a los ingenieros y diseñadores seleccionar los componentes adecuados (resistencias, transistores, etc.) que puedan disipar la potencia necesaria sin sobrecalentarse o dañarse.
• Eficiencia Energética: Al conocer la potencia, se puede optimizar el diseño para reducir las pérdidas de energía y mejorar la eficiencia, lo que es crucial en un mundo consciente de la energía.
• Seguridad: El cálculo de la potencia ayuda a prevenir sobrecargas en los circuitos, que pueden llevar a fusibles quemados, daños en el equipo o, en casos extremos, incendios eléctricos.
• Facturación de Energía: Las compañías eléctricas facturan el consumo de energía (energía = potencia × tiempo), por lo que entender la potencia te ayuda a interpretar tu factura y a gestionar tu consumo.
• Selección de Equipos: Al comprar electrodomésticos, la potencia nominal (en Watts) te da una idea de su consumo energético y, en algunos casos, de su rendimiento.

Preguntas Frecuentes (FAQ)

¿Por qué es importante calcular la potencia en un circuito?

Es fundamental para el diseño seguro y eficiente de circuitos, la selección adecuada de componentes, la prevención de sobrecargas y el entendimiento del consumo energético. Permite dimensionar correctamente los dispositivos y sistemas eléctricos, evitando daños o mal funcionamiento.

¿Cuál es la unidad estándar de potencia eléctrica?

La unidad estándar de potencia eléctrica en el Sistema Internacional (SI) es el Watt (W), que equivale a un Joule por segundo (J/s).

¿La potencia se suma igual en circuitos en serie que en paralelo?

Sí, la potencia total disipada en un circuito es siempre la suma de las potencias disipadas por cada uno de los componentes individuales, tanto en circuitos en serie como en paralelo. Esto se debe al principio de conservación de la energía.

¿Qué es la Ley de Ohm y cómo se relaciona con la potencia?

La Ley de Ohm establece la relación entre voltaje (V), corriente (I) y resistencia (R) en un circuito: V = I × R. Esta ley es fundamental porque permite derivar las otras dos fórmulas de potencia (P = I² × R y P = V² / R) a partir de la fórmula básica P = V × I, lo que nos da flexibilidad para calcular la potencia según los datos disponibles.

¿Cómo sé qué fórmula de potencia usar?

La elección de la fórmula depende de las magnitudes que conozcas:

• Usa P = V × I si conoces el voltaje y la corriente.
• Usa P = I² × R si conoces la corriente y la resistencia.
• Usa P = V² / R si conoces el voltaje y la resistencia.

Conclusión

Calcular la potencia en un circuito eléctrico es una habilidad esencial para cualquiera que trabaje o interactúe con la electricidad. Desde la fórmula fundamental P = V × I, hasta sus derivadas y su aplicación en configuraciones en serie, paralelo y mixtas, hemos explorado los métodos para determinar la energía que se consume o se transfiere. Comprender estos conceptos no solo te empodera con conocimiento técnico, sino que también te permite tomar decisiones más informadas sobre el uso y diseño de sistemas eléctricos, contribuyendo a la eficiencia, seguridad y sostenibilidad en el uso de la energía.
