Cálculo de Potencia Activa en Motores Monofásicos

En el vasto universo de la electricidad, los motores monofásicos son componentes omnipresentes en nuestros hogares y pequeñas industrias, impulsando desde neveras y lavadoras hasta bombas de agua y ventiladores. Comprender y calcular sus parámetros eléctricos fundamentales, como la potencia activa, la tensión, la corriente y el factor de potencia (cos φ), no es solo una cuestión académica, sino una necesidad práctica para garantizar su eficiencia, prolongar su vida útil y, en última instancia, optimizar el consumo energético. Este artículo se sumergirá en el corazón de estos cálculos, proporcionando una guía clara y detallada para que cualquier persona, desde el entusiasta del bricolaje hasta el técnico experimentado, pueda dominar las ecuaciones y entender su significado real en el funcionamiento de estos importantes dispositivos.

¿Qué es la Potencia Activa y por qué es Vital?

La Potencia Activa, a menudo denotada con la letra 'P' y medida en vatios (W) o kilovatios (kW), es la cantidad de energía eléctrica que se convierte en trabajo útil o calor en un circuito. En el contexto de un motor, representa la potencia real que el motor consume de la red eléctrica y que se transforma en potencia mecánica en su eje, es decir, el trabajo que realmente realiza. A diferencia de la potencia aparente o la potencia reactiva, la potencia activa es la única que contribuye directamente al movimiento o la producción de calor, y es por ella por la que las compañías eléctricas nos facturan.

Entender la potencia activa es crucial porque impacta directamente en la eficiencia del motor y en el coste de la energía. Un motor que consume mucha potencia activa para una tarea específica puede ser menos eficiente si también arrastra una gran cantidad de potencia reactiva que no contribuye al trabajo. Medir y calcular la potencia activa nos permite evaluar el rendimiento de un motor, dimensionar correctamente los circuitos y las protecciones, y detectar posibles anomalías que podrían llevar a un consumo excesivo o a fallos.

Desglose de los Componentes Clave en Circuitos Monofásicos

Para calcular la potencia activa de un motor monofásico, es indispensable conocer y comprender otros tres parámetros fundamentales que interactúan en un circuito de corriente alterna (CA): la tensión, la corriente y el factor de potencia.

La Tensión (V)

La Tensión, medida en voltios (V), es la fuerza o presión eléctrica que impulsa los electrones a través de un circuito. Es el potencial eléctrico que existe entre dos puntos y es lo que permite que la corriente fluya. En un sistema monofásico, esta tensión suele ser constante y viene determinada por el suministro eléctrico (por ejemplo, 120V o 220V en la mayoría de los países). Un voltaje inestable o incorrecto puede afectar gravemente el rendimiento del motor, su eficiencia y su vida útil.

La Corriente (I)

La Corriente, medida en amperios (A), es el flujo de carga eléctrica a través de un conductor. En un motor, la corriente es la cantidad de electrones que circulan por sus bobinados. La corriente que un motor consume varía en función de la carga a la que esté sometido: a mayor carga mecánica, mayor será la corriente demandada. Un consumo de corriente excesivo puede indicar una sobrecarga del motor, un problema interno o un bajo factor de potencia, lo que puede provocar sobrecalentamiento y daños.

El Factor de Potencia (cos φ)

El Factor de Potencia, denotado como cos φ (coseno de phi), es quizás el concepto más sutil pero uno de los más importantes en los circuitos de CA, especialmente con cargas inductivas como los motores. Es un valor adimensional que varía entre 0 y 1, y representa la relación entre la potencia activa (útil) y la potencia aparente (total) que la fuente de energía suministra. En términos más sencillos, indica la eficiencia con la que la corriente se utiliza para realizar trabajo útil. Un factor de potencia cercano a 1 (ideal) significa que casi toda la energía suministrada se convierte en trabajo útil. Sin embargo, en motores, debido a sus bobinados (inductancia), la corriente y la tensión no están perfectamente en fase, lo que resulta en un factor de potencia inferior a 1, indicando que una parte de la corriente no realiza trabajo útil y solo contribuye a generar campos magnéticos.

Un bajo factor de potencia implica que el motor necesita extraer más corriente de la red para realizar el mismo trabajo, lo que se traduce en mayores pérdidas en los cables, caídas de tensión y, en última instancia, facturas de electricidad más altas, ya que las compañías eléctricas deben generar y transmitir esa potencia adicional (reactiva) aunque no se convierta en trabajo.

El Motor Monofásico: Un Héroe Silencioso de la Cotidianidad

Los motores monofásicos son la columna vertebral de innumerables aplicaciones domésticas e industriales ligeras. Su diseño permite que operen con una sola fase de corriente alterna, lo que los hace ideales para entornos donde la alimentación trifásica no está disponible o no es necesaria. Desde el compresor de tu aire acondicionado hasta la bomba de tu piscina, la eficiencia y el correcto funcionamiento de estos motores dependen directamente de un entendimiento profundo de sus parámetros eléctricos. Calcular la potencia activa y los demás valores no solo es fundamental para el diagnóstico y mantenimiento, sino también para asegurar que el motor opere dentro de sus límites de diseño, optimizando su rendimiento y evitando costosas reparaciones.

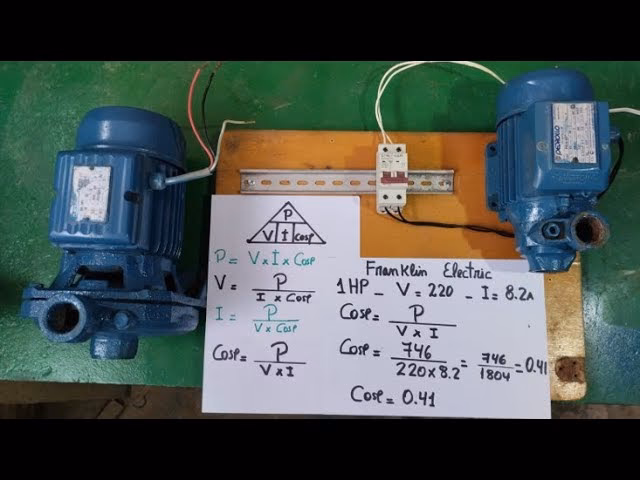

Dominando las Fórmulas: Cálculo Paso a Paso

Ahora que hemos desglosado los componentes clave, es momento de sumergirnos en las fórmulas que nos permiten calcular la potencia activa, la tensión, la corriente y el factor de potencia en un circuito de motor monofásico. La fórmula principal es la base de todas las demás derivaciones.

Fórmula de la Potencia Activa (P)

La fórmula fundamental para calcular la potencia activa en un circuito de corriente alterna monofásico es:

P = V * I * cos φ

• P es la Potencia Activa, medida en vatios (W).
• V es la Tensión de alimentación, medida en voltios (V).
• I es la Corriente que consume el motor, medida en amperios (A).
• cos φ es el Factor de Potencia (un valor adimensional entre 0 y 1).

Esta fórmula es crucial porque, a diferencia de la corriente continua donde P = V * I, en la corriente alterna debemos incluir el factor de potencia para considerar la parte de la energía que realmente se convierte en trabajo útil.

Derivaciones de la Fórmula Principal

A partir de la fórmula de la potencia activa, podemos despejar las otras variables para calcularlas si conocemos los demás parámetros:

Cálculo de la Tensión (V)

Si conoces la potencia activa, la corriente y el factor de potencia, puedes calcular la tensión necesaria de la siguiente manera:

V = P / (I * cos φ)

Cálculo de la Corriente (I)

Para determinar la corriente que un motor consume, si conoces su potencia activa, la tensión de suministro y su factor de potencia, la fórmula es:

I = P / (V * cos φ)

Esta es una de las fórmulas más utilizadas para dimensionar cables y protecciones (fusibles, disyuntores).

Cálculo del Factor de Potencia (cos φ)

Si tienes la potencia activa, la tensión y la corriente, puedes calcular el factor de potencia del motor. Esto es muy útil para evaluar la eficiencia del motor o para determinar si se necesita corrección del factor de potencia:

cos φ = P / (V * I)

Ejemplos Prácticos para Clarificar Conceptos

Pongamos en práctica estas fórmulas con algunos escenarios comunes para consolidar el entendimiento.

Ejemplo 1: Calcular la Potencia Activa de un Motor

Imagina que tienes un motor monofásico conectado a una red de 220 V. Con un amperímetro de pinza, mides una corriente de 4.5 A. En la placa de características del motor, encuentras que su factor de potencia nominal es de 0.85. ¿Cuál es la potencia activa que consume este motor?

Aplicando la fórmula:

P = V * I * cos φ

P = 220 V * 4.5 A * 0.85

P = 841.5 W

Este motor está consumiendo 841.5 vatios de potencia activa, lo que equivale a 0.8415 kilovatios. Este valor es el que se traduce en el trabajo mecánico que el motor realiza y es el que contribuye a tu factura de electricidad.

Ejemplo 2: Determinar la Corriente de un Motor con Potencia Conocida

Supongamos que tienes un motor monofásico de 1.5 kW (1500 W) de potencia activa y opera a 220 V con un factor de potencia de 0.8. Necesitas saber cuánta corriente consume para elegir el disyuntor adecuado.

Aplicando la fórmula de corriente:

I = P / (V * cos φ)

I = 1500 W / (220 V * 0.8)

I = 1500 W / 176

I = 8.52 A

El motor consumirá aproximadamente 8.52 amperios. Con esta información, podrías seleccionar un disyuntor ligeramente superior, como uno de 10 A, asegurándote de que tenga un margen de seguridad.

Ejemplo 3: Hallar el Factor de Potencia de un Motor

Un motor monofásico consume 750 W de potencia activa. Está conectado a 120 V y la corriente medida es de 7 A. ¿Cuál es el factor de potencia de este motor?

Aplicando la fórmula del factor de potencia:

cos φ = P / (V * I)

cos φ = 750 W / (120 V * 7 A)

cos φ = 750 W / 840

cos φ = 0.89

El factor de potencia de este motor es de 0.89. Este es un valor relativamente bueno, indicando una buena eficiencia en el uso de la energía. Si el valor hubiera sido significativamente menor (por ejemplo, 0.6), podría ser una señal de que el motor está operando con poca carga o que su diseño no es óptimo, y podría beneficiarse de una corrección del factor de potencia.

La Importancia Crítica del Factor de Potencia (cos φ)

Hemos mencionado repetidamente el factor de potencia, y es porque su impacto en la eficiencia energética y en los costos operativos es monumental. Un factor de potencia bajo no solo significa que el motor consume más corriente de la necesaria para realizar el mismo trabajo útil, sino que también impone una carga adicional en toda la infraestructura eléctrica, desde los transformadores hasta el cableado interno de tu instalación.

Cuando el cos φ es bajo, la corriente total (aparente) que fluye por el circuito es mayor, incluso si la potencia activa (útil) es la misma. Esta corriente excesiva genera más calor en los conductores (pérdidas por efecto Joule), lo que puede llevar a un sobrecalentamiento de los cables y equipos, e incluso a la necesidad de sobredimensionar la instalación eléctrica. Además, muchas compañías eléctricas aplican recargos o penalizaciones a los consumidores industriales y comerciales con factores de potencia deficientes, ya que les obliga a generar y transmitir más potencia reactiva sin un beneficio productivo.

Por lo tanto, mantener un factor de potencia alto es sinónimo de una operación más económica y sostenible. En muchos casos, los bancos de capacitores se utilizan para corregir el factor de potencia, inyectando potencia reactiva capacitiva para compensar la potencia reactiva inductiva de los motores, acercando el cos φ a la unidad y mejorando así la eficiencia general del sistema.

Consejos para Obtener Mediciones Precisas en Campo

Los cálculos son tan buenos como las mediciones en las que se basan. Para asegurar la precisión, considera los siguientes consejos:

• Utiliza Instrumentos Calibrados: Asegúrate de que tu voltímetro y amperímetro (preferiblemente un amperímetro de pinza para la corriente) estén en buen estado y calibrados.
• Medir Bajo Carga Normal: Para obtener un factor de potencia y una corriente realistas, el motor debe estar funcionando bajo su carga operativa típica. Un motor sin carga o con carga muy ligera tendrá un factor de potencia más bajo de lo normal.
• Seguridad Primero: Siempre desconecta la energía antes de realizar conexiones o desconexiones, y utiliza equipo de protección personal (EPP) adecuado, como guantes aislantes y gafas de seguridad.
• Consultar la Placa de Características: La placa de características del motor proporciona datos nominales como la tensión, la corriente a plena carga y, a menudo, el factor de potencia o la potencia de salida. Estos valores son una excelente referencia.
• Considerar Variaciones de Tensión: Las fluctuaciones en la tensión de la red pueden afectar las mediciones. Es ideal medir la tensión en el mismo momento que la corriente.

Errores Comunes y Cómo Evitarlos al Realizar Cálculos

Aunque las fórmulas son sencillas, hay errores comunes que pueden llevar a resultados incorrectos:

• Confundir Tipos de Potencia: Uno de los errores más frecuentes es confundir la potencia activa (W) con la potencia aparente (VA) o la potencia reactiva (VAR). Recuerda que la fórmula P = V * I * cos φ es para la potencia activa.
• Olvidar el Factor de Potencia: En circuitos de CA, simplemente multiplicar V por I te dará la potencia aparente, no la activa. Siempre incluye el cos φ.
• Unidades Incorrectas: Asegúrate de que todas las unidades sean consistentes (W, V, A). Si la potencia está en kW, conviértela a W antes de usarla en la fórmula (1 kW = 1000 W).
• Mediciones en Vacío: Como se mencionó, medir la corriente o el factor de potencia de un motor en vacío (sin carga) no reflejará su comportamiento real bajo operación normal.
• Errores de Redondeo: Al realizar cálculos intermedios, intenta mantener suficientes decimales para evitar grandes errores de redondeo en el resultado final.

Tabla Resumen de Fórmulas Esenciales

Para su conveniencia, aquí un resumen de las fórmulas clave para el cálculo de los parámetros en motores monofásicos:

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre potencia activa, reactiva y aparente?

La potencia activa (P, en W) es la potencia que se transforma en trabajo útil. La potencia reactiva (Q, en VAR) es la potencia necesaria para crear y mantener los campos magnéticos en cargas inductivas (como motores), pero no realiza trabajo útil. La potencia aparente (S, en VA) es la suma vectorial de la potencia activa y la reactiva, y representa la potencia total que el sistema eléctrico debe suministrar.

¿Cómo puedo mejorar el factor de potencia de mi motor?

La forma más común de mejorar el factor de potencia de un motor es mediante la instalación de capacitores (condensadores) en paralelo con la carga inductiva. Estos dispositivos suministran la potencia reactiva necesaria para los motores, reduciendo la cantidad de potencia reactiva que debe ser suministrada por la red eléctrica, lo que mejora la eficiencia general.

¿Por qué es importante conocer la potencia activa de mi motor?

Conocer la potencia activa es crucial para estimar el consumo de energía y los costos asociados, dimensionar correctamente los dispositivos de protección (fusibles, disyuntores), evaluar la eficiencia del motor, diagnosticar problemas de funcionamiento (como sobrecargas o bajo rendimiento) y planificar la capacidad de la instalación eléctrica.

¿Un motor monofásico siempre tiene un cos φ bajo?

Los motores monofásicos, al ser cargas inductivas, inherentemente tienen un factor de potencia inferior a 1. El valor exacto depende del diseño del motor y, crucialmente, de su nivel de carga. Generalmente, operan con un cos φ entre 0.6 y 0.9. Cuando un motor opera con carga parcial, su factor de potencia tiende a disminuir.

¿Qué significa si la corriente medida es mucho mayor que la nominal del motor?

Una corriente significativamente más alta de lo esperado puede indicar varias cosas: que el motor está sobrecargado (realizando más trabajo del que fue diseñado), que la tensión de suministro es demasiado baja, o que el motor tiene un factor de potencia muy bajo. También podría ser un indicio de un fallo interno en el motor, como bobinados dañados.

Dominar los cálculos de potencia activa y sus parámetros relacionados en motores monofásicos es una habilidad invaluable para cualquier profesional o entusiasta de la electricidad. Al comprender las interacciones entre la tensión, la corriente y el factor de potencia, no solo podrás realizar mediciones y diagnósticos precisos, sino que también estarás equipado para optimizar la eficiencia energética de tus sistemas. Esto se traduce directamente en ahorros significativos, una mayor vida útil para tus equipos y una contribución a un consumo de energía más responsable. Esperamos que esta guía completa te empodere para abordar con confianza cualquier desafío relacionado con la potencia en tus motores monofásicos.
