En el fascinante mundo de la ingeniería y la construcción, la estabilidad y la resistencia son pilares fundamentales. Uno de los conceptos cruciales para asegurar que una estructura cumpla con su función sin deformaciones excesivas es el de la 'flecha', también conocida como deflexión. Si alguna vez te has preguntado cómo se garantiza que un puente no se combe demasiado o que el techo de un edificio se mantenga nivelado, la respuesta reside en el cálculo preciso de esta medida. Comprender la flecha es vital no solo por razones estructurales y de seguridad, sino también por estética y funcionalidad, evitando problemas como fisuras en acabados o vibraciones molestas. Este artículo te sumergirá en el conocimiento necesario para entender y calcular la flecha en un vano a nivel, desglosando los factores que la influyen y las fórmulas clave para su determinación.

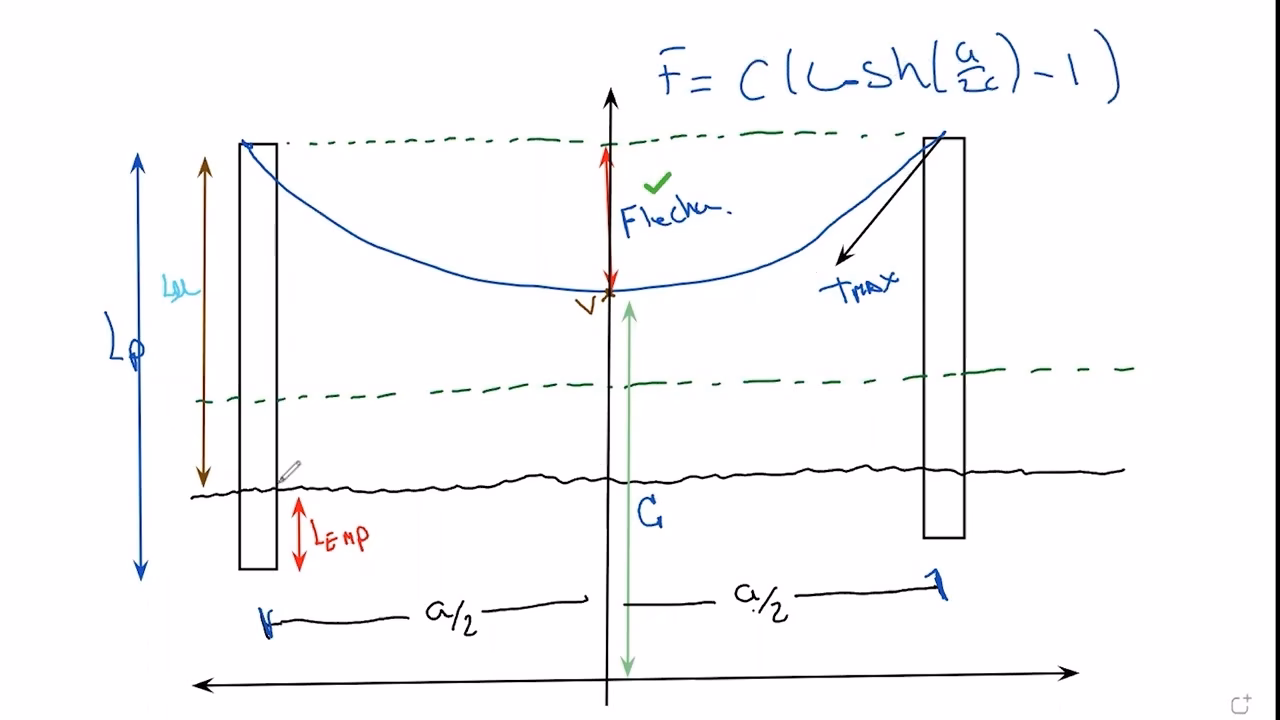

¿Qué es la Flecha (o Deflexión) en una Estructura?
La flecha es la deformación vertical máxima que experimenta un elemento estructural, como una viga o una losa, bajo la acción de cargas. Imagina una tabla apoyada en sus extremos: si colocas un peso en el centro, la tabla se curvará hacia abajo. Esa curvatura, medida desde la posición original hasta el punto más bajo, es la flecha. Esta deformación es un fenómeno natural y esperado en cualquier material sometido a esfuerzo, pero debe mantenerse dentro de límites aceptables para garantizar la integridad, el rendimiento y la durabilidad de la estructura.
La flecha no es solo una preocupación de seguridad; también tiene implicaciones estéticas y funcionales. Una flecha excesiva puede provocar la aparición de grietas en los elementos no estructurales conectados a la viga (como tabiques o falsos techos), vibraciones incómodas para los ocupantes o incluso problemas con el drenaje en superficies horizontales. Por ello, su cálculo y control son una parte esencial del diseño estructural.
Factores Clave que Influyen en la Flecha
La magnitud de la flecha en un vano depende de varios factores interrelacionados. Comprender cómo cada uno de ellos contribuye es fundamental para realizar un cálculo preciso y tomar decisiones de diseño informadas:
1. Tipo y Magnitud de la Carga
- Carga Puntual (P): Una carga concentrada en un punto específico de la viga (como el peso de una columna sobre una viga). Cuanto mayor sea la carga, mayor será la flecha.
- Carga Uniformemente Distribuida (w): Una carga repartida de manera constante a lo largo de una longitud de la viga (como el peso de una losa o el propio peso de la viga). Una mayor carga distribuida también incrementará la flecha.
- Ubicación de la Carga: La posición de la carga puntual a lo largo del vano influye significativamente. Generalmente, una carga en el centro del vano produce la máxima flecha en vigas simplemente apoyadas.
2. Propiedades del Material: Módulo de Elasticidad (E)
El módulo de elasticidad (E), también conocido como módulo de Young, es una medida de la rigidez de un material. Indica la resistencia de un material a la deformación elástica bajo tensión o compresión. Cuanto mayor sea el valor de E, más rígido será el material y, por lo tanto, menor será la flecha para una misma carga y geometría. Por ejemplo, el acero tiene un E mucho mayor que la madera, lo que significa que una viga de acero se deformará menos que una de madera de dimensiones similares bajo la misma carga.
3. Geometría de la Sección Transversal: Momento de Inercia (I)
El momento de inercia (I) es una propiedad geométrica de la sección transversal de un elemento que mide su resistencia a la flexión. Cuanto mayor sea el momento de inercia, mayor será la resistencia a la flexión y, consecuentemente, menor será la flecha. La forma y las dimensiones de la sección transversal son cruciales aquí. Por ejemplo, una viga alta y esbelta (como una viga en I o IPE) tiene un momento de inercia mucho mayor que una viga cuadrada del mismo material y área, lo que la hace mucho más eficiente para resistir la flexión.
4. Longitud del Vano (L)
La longitud del vano, es decir, la distancia entre los apoyos de la viga, tiene un impacto muy significativo en la flecha. La flecha es extremadamente sensible a la longitud del vano, a menudo relacionada con el cubo (L³) o la cuarta potencia (L⁴) de esta. Esto significa que duplicar la longitud del vano puede aumentar la flecha ocho o dieciséis veces, respectivamente, bajo las mismas condiciones de carga y material. Por esta razón, los vanos largos son mucho más propensos a sufrir problemas de flecha excesiva.
5. Tipo de Apoyo
La forma en que la viga está apoyada en sus extremos también afecta la flecha. Los tipos de apoyo más comunes son:
- Apoyo Simple (Articulado o Rodillo): Permite la rotación pero restringe el movimiento vertical. Es el caso más común para los cálculos básicos de flecha en vanos a nivel.
- Empotramiento: Restringe tanto el movimiento vertical como la rotación. Una viga empotrada en ambos extremos experimentará una flecha significativamente menor que una simplemente apoyada bajo las mismas cargas.
- Voladizo (Cantilever): Un extremo está empotrado y el otro libre. La flecha en el extremo libre de un voladizo tiende a ser mayor que en vigas apoyadas en ambos extremos.
Cálculo de la Flecha para un Vano a Nivel (Viga Simplemente Apoyada)
Para un vano a nivel, el caso más común y básico de cálculo de flecha es el de una viga simplemente apoyada. A continuación, se presentan las fórmulas para las configuraciones de carga más frecuentes:
1. Viga Simplemente Apoyada con Carga Puntual en el Centro del Vano
Esta es una de las configuraciones más estudiadas y sirve como base para muchos análisis. La fórmula para la flecha máxima (ubicada en el centro del vano) es:
Flecha = (P * L³) / (48 * E * I)
- P: Magnitud de la carga puntual (en Newtons o Libras).
- L: Longitud del vano (en metros o pulgadas).
- E: Módulo de elasticidad del material (en Pascales o psi).
- I: Momento de inercia de la sección transversal (en metros a la cuarta o pulgadas a la cuarta).
2. Viga Simplemente Apoyada con Carga Uniformemente Distribuida en Todo el Vano
Cuando la carga se distribuye de manera uniforme a lo largo de toda la longitud de la viga, la flecha máxima (también en el centro del vano) se calcula con la siguiente fórmula:
Flecha = (5 * w * L⁴) / (384 * E * I)
- w: Magnitud de la carga uniformemente distribuida por unidad de longitud (en Newtons/metro o Libras/pulgada).
- L: Longitud del vano (en metros o pulgadas).
- E: Módulo de elasticidad del material (en Pascales o psi).
- I: Momento de inercia de la sección transversal (en metros a la cuarta o pulgadas a la cuarta).
Es crucial mantener la consistencia en las unidades de todas las variables para obtener un resultado correcto. Por ejemplo, si L está en metros, E en Pascales (N/m²), I en m⁴ y P en Newtons, la flecha resultante estará en metros.
Consideraciones Prácticas y Límites de Deflexión
Calcular la flecha no es solo aplicar una fórmula; es necesario compararla con los límites máximos permitidos por las normativas de construcción y los códigos de diseño. Estos límites de deflexión varían según el tipo de estructura, su uso y los materiales. Los códigos de construcción (como el ACI para concreto, el AISC para acero, o normativas locales) establecen límites para asegurar la funcionalidad y evitar daños. Algunos límites comunes se expresan como una fracción de la longitud del vano (L):
- Para elementos con acabados frágiles (yeso, tabiquería): L/360 o L/480.
- Para elementos sin acabados frágiles o cubiertas: L/240 o L/180.
- Para cargas vivas únicamente: L/360 para pisos, L/240 para techos.
Si la flecha calculada supera estos límites, el diseño de la viga debe ser modificado, ya sea aumentando sus dimensiones (especialmente la altura), seleccionando un material más rígido, o cambiando el tipo de apoyo si es posible.
Importancia del Cálculo del Momento de Inercia (I)
El momento de inercia (I) es un valor que depende exclusivamente de la forma y dimensiones de la sección transversal de la viga. Para secciones rectangulares (base 'b' y altura 'h'), el momento de inercia respecto al eje neutro es I = (b * h³) / 12. Para otras secciones (como IPE, HEB, etc.), estos valores se encuentran tabulados en manuales de perfiles estructurales. Es evidente que la altura 'h' tiene un impacto cúbico en 'I', lo que resalta la importancia de la altura de la viga para controlar la flecha.
Tabla Comparativa: Impacto de Factores en la Flecha (Conceptual)
Para ilustrar el impacto de los diferentes factores, consideremos una viga simplemente apoyada con una carga uniformemente distribuida. A continuación, una tabla conceptual que muestra cómo variaría la flecha si se modifican algunos parámetros (manteniendo los demás constantes):
| Factor Modificado | Cambio en el Factor | Impacto Aproximado en la Flecha | Notas |
|---|---|---|---|
| Carga (w) | Se duplica | Se duplica | Relación lineal. |
| Longitud del Vano (L) | Se duplica | Aumenta 16 veces (2⁴) | Impacto más crítico. |
| Módulo de Elasticidad (E) | Se duplica | Se reduce a la mitad | Material más rígido. |
| Momento de Inercia (I) | Se duplica | Se reduce a la mitad | Sección más resistente a la flexión. |
| Altura de la Sección (h) | Se duplica | Se reduce 8 veces (2³) | Debido a que I depende de h³. |
Esta tabla resalta por qué la longitud del vano y la altura de la sección son tan críticas en el control de la flecha, dado su impacto exponencial.
Preguntas Frecuentes (FAQ) sobre la Flecha
¿La flecha es siempre un problema en una estructura?
No necesariamente. Cierta cantidad de flecha es normal y esperable en cualquier elemento estructural bajo carga. El problema surge cuando la flecha excede los límites permisibles establecidos por las normativas, lo que puede llevar a problemas de funcionalidad, estética o, en casos extremos, a fallas estructurales.
¿Cómo se puede reducir la flecha de una viga existente o en diseño?
Para reducir la flecha, se pueden tomar varias medidas:
- Aumentar la altura de la viga: Es el método más efectivo, ya que el momento de inercia (I) es proporcional al cubo de la altura.
- Aumentar el ancho de la viga: Menos efectivo que aumentar la altura, ya que I es proporcional linealmente al ancho.
- Utilizar un material con mayor módulo de elasticidad (E): Por ejemplo, cambiar de madera a acero.
- Reducir la longitud del vano: Agregando apoyos intermedios.
- Cambiar el tipo de apoyo: Si es posible, pasar de apoyos simples a empotramientos.
- Pre-combar la viga (contraflecha): Construirla con una curvatura inicial hacia arriba para que, bajo carga, se nivele.
¿Qué sucede si la flecha es excesiva?
Una flecha excesiva puede causar:
- Daños en elementos no estructurales: Grietas en tabiques, falsos techos, ventanas y puertas.
- Problemas de funcionalidad: Inclinación de pisos, acumulación de agua en cubiertas, vibraciones molestas.
- Impacto estético: Aspecto de "caído" o "deformado".
- Problemas estructurales a largo plazo: Aunque la viga no colapse inmediatamente, una deformación excesiva puede llevar a la fatiga del material o a la redistribución de esfuerzos, comprometiendo la vida útil de la estructura.
¿Es lo mismo flecha que pandeo?
No, no son lo mismo. La flecha (o deflexión) es la deformación por flexión de un elemento sometido a cargas transversales. El pandeo, por otro lado, es un fenómeno de inestabilidad que ocurre en elementos esbeltos sometidos a cargas axiales de compresión. Una columna puede pandearse antes de que el material alcance su límite de fluencia o rotura, mientras que una viga se flexiona y presenta flecha. Son dos modos de falla diferentes que se rigen por principios y fórmulas distintas, aunque ambos implican deformación.
¿El cálculo de la flecha es igual para todos los materiales?
Las fórmulas generales de flecha (basadas en la teoría elástica de vigas) son aplicables a cualquier material que se comporte elásticamente. Sin embargo, el valor del módulo de elasticidad (E) y el momento de inercia (I) son específicos para cada material y sección. Además, algunos materiales como el concreto tienen comportamientos más complejos (fisuración, fluencia lenta) que requieren consideraciones adicionales y métodos de cálculo más avanzados que las fórmulas elásticas simples.
Conclusión
El cálculo de la flecha es un aspecto fundamental en el diseño de cualquier estructura, especialmente en vanos a nivel donde la funcionalidad y la estética son tan importantes como la seguridad. Comprender los factores que la influyen –la carga, el módulo de elasticidad del material, el momento de inercia de la sección y la longitud del vano– permite a los ingenieros y diseñadores crear estructuras eficientes, seguras y duraderas. Si bien las fórmulas presentadas ofrecen una base sólida, siempre es recomendable consultar a un profesional de la ingeniería estructural para diseños complejos o para cualquier proyecto que requiera cumplir con normativas específicas, asegurando así que la flecha se mantenga dentro de los límites aceptables y que la estructura cumpla con su propósito a lo largo del tiempo.
