Calculando la Caída de Tensión Admisible en Argentina

En el fascinante universo de las instalaciones eléctricas, existen parámetros cruciales que garantizan tanto la seguridad como la eficiencia de los sistemas. Uno de ellos, a menudo subestimado pero de vital importancia, es la caída de tensión. Se refiere a la reducción del voltaje a lo largo de un conductor debido a su resistencia y a la corriente que circula por él. Imagina el voltaje como la “presión” del agua en una tubería; a medida que el agua fluye y encuentra resistencia, la presión disminuye a lo largo del recorrido. De manera similar, la energía eléctrica pierde “presión” (voltaje) al viajar por los cables. En Argentina, como en muchos países, existen normativas específicas que regulan los límites de esta caída, buscando proteger los equipos, evitar pérdidas de energía y asegurar un suministro eléctrico estable y confiable. Comprender estos límites y saber cómo calcularlos es fundamental para cualquier profesional o propietario que desee una instalación eléctrica robusta y conforme a la ley.

¿Qué es la Caída de Tensión y Por Qué es Crucial?

La caída de tensión (ΔV) es la diferencia de potencial eléctrico entre dos puntos de un circuito. Es un fenómeno inevitable en cualquier conductor que transporte corriente, ya que todos los materiales conductores poseen cierta resistencia. Cuando una corriente eléctrica fluye a través de esta resistencia, se produce una disipación de energía en forma de calor, lo que se traduce en una disminución del voltaje disponible en el punto de consumo. Una caída de tensión excesiva puede tener consecuencias significativas:

• Rendimiento Reducido de Equipos: Los aparatos eléctricos están diseñados para operar dentro de un rango de voltaje específico. Si el voltaje suministrado es demasiado bajo, motores pueden sobrecalentarse o no arrancar, lámparas pueden iluminar menos, y equipos electrónicos pueden funcionar de manera errática o dañarse prematuramente.
• Pérdidas de Energía: La energía disipada como calor en los conductores es una pérdida de energía útil. Una caída de tensión alta implica mayores pérdidas, lo que se traduce en un mayor consumo de energía y, por ende, en facturas de electricidad más elevadas. Esto afecta directamente la eficiencia energética de la instalación.
• Riesgos de Seguridad: Aunque menos directo, una caída de tensión excesiva puede llevar a un sobrecalentamiento de los conductores si se intenta compensar la baja tensión con un aumento de la corriente, o si los equipos consumen más corriente de la esperada para funcionar correctamente. Esto podría generar riesgos de incendio o daños en el aislamiento de los cables.
• Flickering o Parpadeo: En circuitos de iluminación, una caída de tensión variable (por ejemplo, al encender un motor grande) puede causar parpadeos perceptibles en las luces, lo que resulta molesto y poco profesional.

Por todas estas razones, es imperativo diseñar las instalaciones eléctricas de manera que la caída de tensión se mantenga dentro de límites aceptables.

Normativa Argentina: Límites Admisibles de Caída de Tensión

En Argentina, la Asociación Electrotécnica Argentina (AEA) es el organismo encargado de establecer las normativas para las instalaciones eléctricas. La reglamentación más relevante es la AEA 90364, que se basa en estándares internacionales y se adapta a las particularidades locales. Específicamente, para la caída de tensión, se hacen las siguientes consideraciones:

• Circuitos de Alumbrado (Instalación Interior): La caída de tensión máxima permitida es del 3%. Esto se debe a que los sistemas de iluminación son muy sensibles a las variaciones de voltaje, y una caída mayor podría afectar la calidad de la luz y la vida útil de las lámparas.
• Circuitos de Fuerza (Instalación Interior): Para circuitos que alimentan motores, equipos de calefacción, o cualquier otra carga de potencia, la caída de tensión máxima admisible es del 5%. Estos equipos suelen ser un poco más tolerantes a las fluctuaciones de voltaje, pero aún así, un exceso podría comprometer su funcionamiento y generar pérdidas significativas.
• Instalaciones en Viviendas (Recomendación General): Para simplificar y mejorar la calidad en el ámbito residencial, la normativa ITC-BT-19 (generalmente referenciada para viviendas) recomienda que la caída de tensión en la instalación interior no supere el 3% para todos los casos, es decir, tanto para circuitos de alumbrado como para los de fuerza. Esta recomendación busca un mayor margen de seguridad eléctrica y confort para el usuario final.
• Caída de Tensión Combinada: La caída de tensión total, que incluye tanto los conductores de alimentación (desde el punto de conexión a la red hasta el tablero principal) como los conductores derivados (desde el tablero principal hasta los puntos de consumo), no debe superar el 5% en condiciones normales de carga. Es crucial considerar esta suma, ya que cada tramo contribuye a la caída total.
• Circuitos Seccionales (Recomendación AEA 770): La AEA 770 sugiere que la caída de tensión parcial en los circuitos seccionales (aquellos que van desde un tablero seccional a otro o a un grupo de circuitos terminales) no exceda el 1%. Esta recomendación ayuda a distribuir la caída de tensión de manera equitativa y a asegurar que la caída acumulada no sea excesiva al final del recorrido.

Es importante destacar que estos valores son límites máximos. Un buen diseño eléctrico siempre buscará mantener la caída de tensión lo más baja posible, incluso por debajo de estos límites, para garantizar un rendimiento óptimo y una mayor vida útil de los equipos.

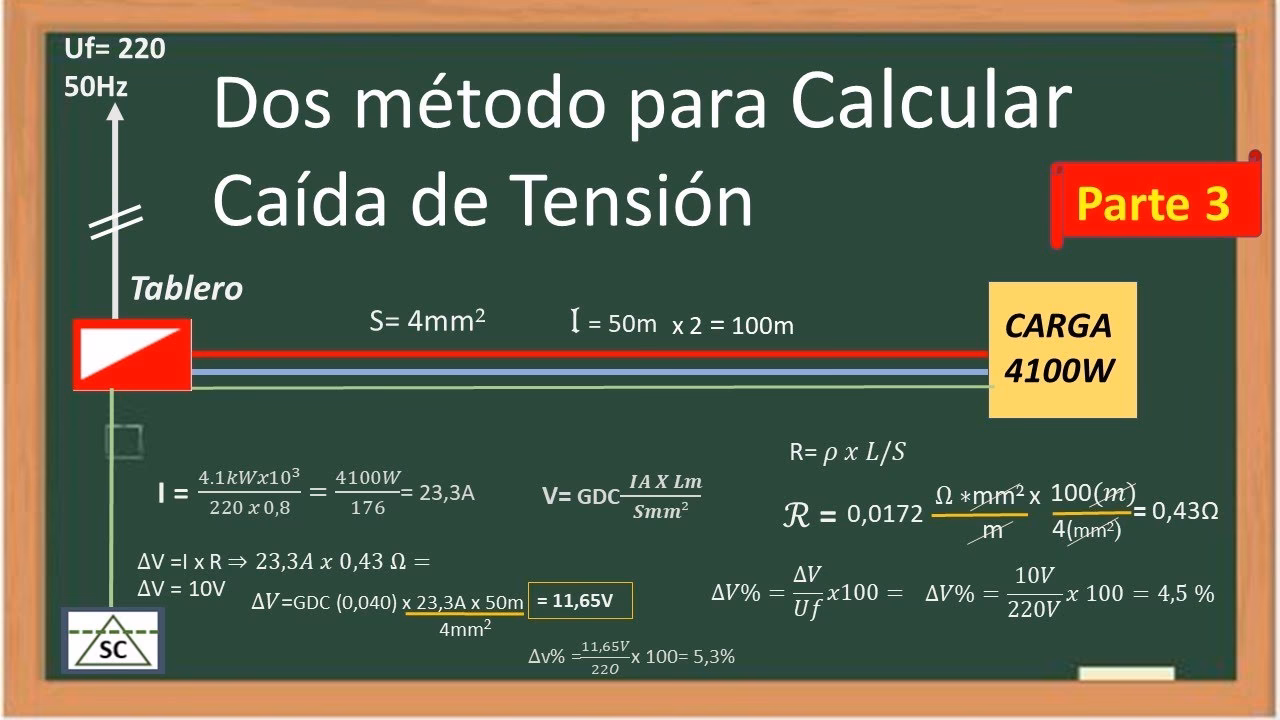

Cómo Calcular la Caída de Tensión

El cálculo de la caída de tensión es una herramienta fundamental en el diseño y verificación de instalaciones eléctricas. Permite prever si un determinado conductor, con una longitud y una corriente específicas, cumplirá con los límites normativos. La fórmula general para calcular la caída de tensión depende de si el circuito es monofásico o trifásico, y considera la resistividad del material del conductor, su longitud y la corriente que lo atraviesa.

Fórmulas Principales:

• Para Circuitos Monofásicos:
  ΔV = (2 * ρ * L * I) / S
  Donde:
  • ΔV: Caída de tensión en Volts (V).
  • ρ (Rho): Resistividad del conductor en Ohm-milímetro cuadrado por metro (Ω·mm²/m). Para el cobre a 20°C, ρ ≈ 0.0172 Ω·mm²/m. Para el aluminio a 20°C, ρ ≈ 0.0282 Ω·mm²/m.
  • L: Longitud del conductor en metros (m). Es la longitud del cable desde el origen hasta el punto de consumo.
  • I: Corriente que circula por el conductor en Amperes (A).
  • S: Sección del conductor en milímetros cuadrados (mm²).
• Para Circuitos Trifásicos:
  ΔV = (√3 * ρ * L * I) / S
  Donde los símbolos tienen el mismo significado que en la fórmula monofásica. La diferencia radica en el factor √3 (aproximadamente 1.732), que considera la configuración trifásica.

A menudo, para simplificar, se utilizan constantes K que ya incorporan la resistividad y el factor de fase (2 para monofásica, √3 para trifásica), o se usan tablas y software especializados. Sin embargo, entender la fórmula fundamental es clave.

Ejemplo de Cálculo (Monofásico):
Consideremos un circuito monofásico que alimenta una carga de 25 Amperes a una distancia de 30 metros, utilizando un conductor de cobre de 6 mm². La tensión nominal es de 220V.

ΔV = (2 * 0.0172 Ω·mm²/m * 30 m * 25 A) / 6 mm²
ΔV = (25.8) / 6
ΔV = 4.3 Volts

Para convertir esta caída de tensión a porcentaje:

%ΔV = (ΔV / Tensión Nominal) * 100
%ΔV = (4.3 V / 220 V) * 100
%ΔV ≈ 1.95%

Este resultado del 1.95% estaría dentro del límite del 3% para circuitos de alumbrado o el 5% para circuitos de fuerza, e incluso dentro de la recomendación del 3% para viviendas. Si el resultado superara el límite, sería necesario aumentar la sección del conductor (S) o reducir la longitud (L) o la corriente (I), aunque lo más común es ajustar la sección del cable.

Factores que Influyen en la Caída de Tensión

Para un correcto dimensionamiento de cables, es esencial comprender qué factores impactan directamente en la caída de tensión:

• Longitud del Conductor (L): Cuanto mayor sea la longitud del cable, mayor será la resistencia total y, por ende, mayor la caída de tensión. Es un factor directamente proporcional.
• Corriente (I): A mayor corriente que circula por el conductor, mayor será la caída de tensión. También es directamente proporcional.
• Sección del Conductor (S): Una mayor sección transversal del conductor (cable más grueso) implica una menor resistencia y, por lo tanto, una menor caída de tensión. Este factor es inversamente proporcional.
• Material del Conductor (ρ): El tipo de material influye en su resistividad. El cobre es el material más común debido a su baja resistividad, seguido del aluminio. Un material con mayor resistividad generará una mayor caída de tensión para la misma sección y longitud.
• Temperatura: La resistividad de los metales aumenta con la temperatura. Si los conductores operan a temperaturas elevadas (por ejemplo, debido a sobrecarga o mala ventilación), su resistencia aumentará, incrementando la caída de tensión.

La Importancia de la Correcta Selección de Conductores

La adecuada selección de cables y conductores, considerando no solo su capacidad de transporte de corriente (ampacidad) sino también la caída de tensión, es un pilar fundamental para garantizar un funcionamiento eficiente y seguro de las instalaciones eléctricas. Un conductor subdimensionado para la corriente o la distancia no solo generará una caída de tensión excesiva, sino que también podría sobrecalentarse, dañarse y crear un riesgo de incendio. Por otro lado, un conductor sobredimensionado, aunque seguro, implicaría un costo inicial innecesario.

Los fabricantes de cables proporcionan tablas que relacionan la sección del conductor con su capacidad de corriente y, a menudo, también con la caída de tensión para longitudes y corrientes estándar. Sin embargo, para longitudes y cargas específicas, el cálculo manual o mediante software es indispensable. Una planificación meticulosa en esta etapa del diseño eléctrico ahorrará problemas, costos de energía y garantizará la longevidad de la instalación y los equipos conectados.

Preguntas Frecuentes sobre Caída de Tensión

¿Por qué los límites de caída de tensión son diferentes para alumbrado y fuerza?
Los equipos de iluminación, especialmente las lámparas incandescentes y fluorescentes antiguas, son muy sensibles a las variaciones de voltaje, lo que puede afectar directamente su brillo y vida útil. Los equipos de fuerza (motores, resistencias) suelen ser más tolerantes, pero una caída excesiva sigue siendo perjudicial para su rendimiento y eficiencia. Las normativas buscan equilibrar la seguridad eléctrica, el rendimiento de los equipos y la viabilidad económica del diseño.

¿La temperatura ambiente afecta la caída de tensión?
Sí, la temperatura ambiente y la temperatura de operación del conductor influyen en su resistividad. A mayor temperatura, mayor resistividad del material conductor, lo que resulta en una mayor caída de tensión. Por eso, en los cálculos de diseño, a menudo se considera la temperatura máxima de operación esperada para asegurar que el cable cumpla con los requisitos incluso en las condiciones más desfavorables.

¿Es posible que la caída de tensión sea cero?
En la práctica, no. Siempre habrá una caída de tensión mínima en cualquier conductor que transporte corriente, ya que todos los materiales tienen alguna resistencia (excepto los superconductores, que operan a temperaturas extremadamente bajas y no son aplicables a instalaciones eléctricas convencionales). El objetivo es mantenerla dentro de límites aceptables.

¿Qué herramientas o software pueden ayudar a calcular la caída de tensión?
Además de las calculadoras manuales, existen numerosas herramientas online y software de diseño eléctrico (como CYPELEC REBT, DIALux, o programas específicos de fabricantes de cables) que automatizan estos cálculos, facilitando el trabajo de los profesionales y minimizando errores. Estas herramientas son muy útiles para proyectos complejos con múltiples circuitos y cargas.

¿Qué debo hacer si mi instalación tiene una caída de tensión excesiva?
Si se detecta una caída de tensión por encima de los límites permitidos, las soluciones más comunes son:

• Aumentar la sección del conductor: Esta es la solución más efectiva y directa. Un cable más grueso tiene menos resistencia y, por lo tanto, menor caída de tensión.
• Reducir la longitud del circuito: Aunque no siempre es posible, acortar la distancia entre la fuente de energía y la carga puede disminuir la caída de tensión.
• Disminuir la corriente de carga: Esto implicaría reducir el número de equipos conectados o la potencia de los mismos, lo cual rara vez es una opción práctica.
• Instalar un transformador elevador/reductor: En casos muy específicos y para cargas puntuales, se podría considerar un transformador para compensar la tensión, pero es una solución más compleja y costosa.

Siempre es recomendable consultar a un profesional electricista matriculado para diagnosticar y corregir problemas de caída de tensión.

La caída de tensión es un parámetro ingenieril crítico que impacta directamente en la calidad, seguridad y economía de una instalación eléctrica. En Argentina, el estricto cumplimiento de las normativas de la AEA y una cuidadosa consideración de este fenómeno en la etapa de diseño, asegurando una correcta selección de conductores, son indispensables. Al dominar los principios y cálculos asociados a la caída de tensión, se garantiza no solo el cumplimiento legal, sino también la longevidad y el óptimo funcionamiento de todos los equipos eléctricos conectados.
