Medición de la Fuerza Electromotriz: Guía Completa

En el vasto universo de la electricidad, existe una fuerza fundamental que impulsa el flujo de energía a través de cualquier circuito: la Fuerza Electromotriz, comúnmente abreviada como FEM. No es simplemente un término técnico, sino el corazón que bombea la energía necesaria para que funcionen desde el más sencillo control remoto hasta los más complejos sistemas industriales. Comprender qué es la FEM y, crucialmente, cómo se mide con precisión, es esencial para estudiantes, ingenieros y entusiastas de la electrónica por igual. Este artículo desglosará la esencia de la FEM, su distinción con otros conceptos eléctricos y los métodos e instrumentos que nos permiten cuantificarla con exactitud.

La Fuerza Electromotriz es, en esencia, la energía total que una fuente, como una batería o un generador, proporciona por unidad de carga para impulsar esa carga a través de un circuito completo. Imagínela como la 'presión' máxima que una fuente de energía puede ejercer, incluso antes de que la corriente comience a fluir. Se describe como el potencial eléctrico producido por una celda electroquímica o por la variación de un campo magnético. Aunque a menudo se confunde con el voltaje, la FEM posee características únicas que la diferencian y la hacen un concepto vital en el análisis de circuitos.

¿Qué es la Fuerza Electromotriz (FEM)?

La Fuerza Electromotriz (FEM) se define como la energía por unidad de carga (Joules por Coulomb) que una fuente no eléctrica (como una batería, un generador o una célula solar) transforma en energía eléctrica. En términos más sencillos, es la 'capacidad' máxima de una fuente para generar una diferencia de potencial eléctrico. Se mide en voltios, que es la misma unidad que la diferencia de potencial o voltaje, lo que a menudo contribuye a la confusión entre ambos términos.

Una batería, por ejemplo, utiliza reacciones químicas para separar cargas positivas y negativas, creando así un extremo cargado positivamente y otro negativamente. Este proceso de separación de cargas requiere trabajo, y la FEM representa precisamente ese trabajo realizado por unidad de carga eléctrica. Es el valor máximo de la diferencia de potencial que la fuente puede proporcionar cuando no hay corriente fluyendo a través de ella, es decir, cuando el circuito está abierto. Este concepto es fundamental para entender cómo las fuentes de energía como las pilas o los generadores son capaces de transformar energía de una forma (química, mecánica, solar, etc.) a energía eléctrica.

La aplicación de la FEM va más allá de las fuentes de energía estáticas. En el campo de la electrodinámica, la FEM también puede ser inducida por un campo magnético variable, un principio fundamental de la Ley de Faraday. Un ejemplo práctico de esto es el medidor de flujo electromagnético, que utiliza la FEM inducida en un fluido conductor para medir su velocidad de flujo.

La Diferencia Clave: FEM vs. Voltaje Terminal

Uno de los puntos más críticos y a menudo malinterpretados en la electricidad es la distinción entre la Fuerza Electromotriz (FEM) y el voltaje terminal (o diferencia de potencial terminal). Aunque ambas se miden en voltios, representan cosas fundamentalmente diferentes.

• La FEM es el potencial máximo que una fuente puede suministrar cuando no hay corriente fluyendo a través del circuito (circuito abierto). Es una propiedad intrínseca de la fuente de energía.
• El Voltaje Terminal, por otro lado, es la diferencia de potencial a través de los extremos de una carga (o de la fuente) cuando el circuito está cerrado y hay una corriente fluyendo. Es el voltaje real disponible para la carga.

La razón de esta diferencia radica en la resistencia interna de la fuente de energía. Toda fuente de FEM posee una resistencia interna (r) que consume una parte del potencial generado cuando la corriente (I) fluye a través de ella. Esta caída de voltaje interna (I × r) reduce el voltaje disponible en los terminales de la fuente. Por lo tanto, el voltaje terminal (Vt) siempre será menor que la FEM cuando el circuito está cerrado y hay una corriente, a menos que la resistencia interna sea cero (una situación ideal e irreal).

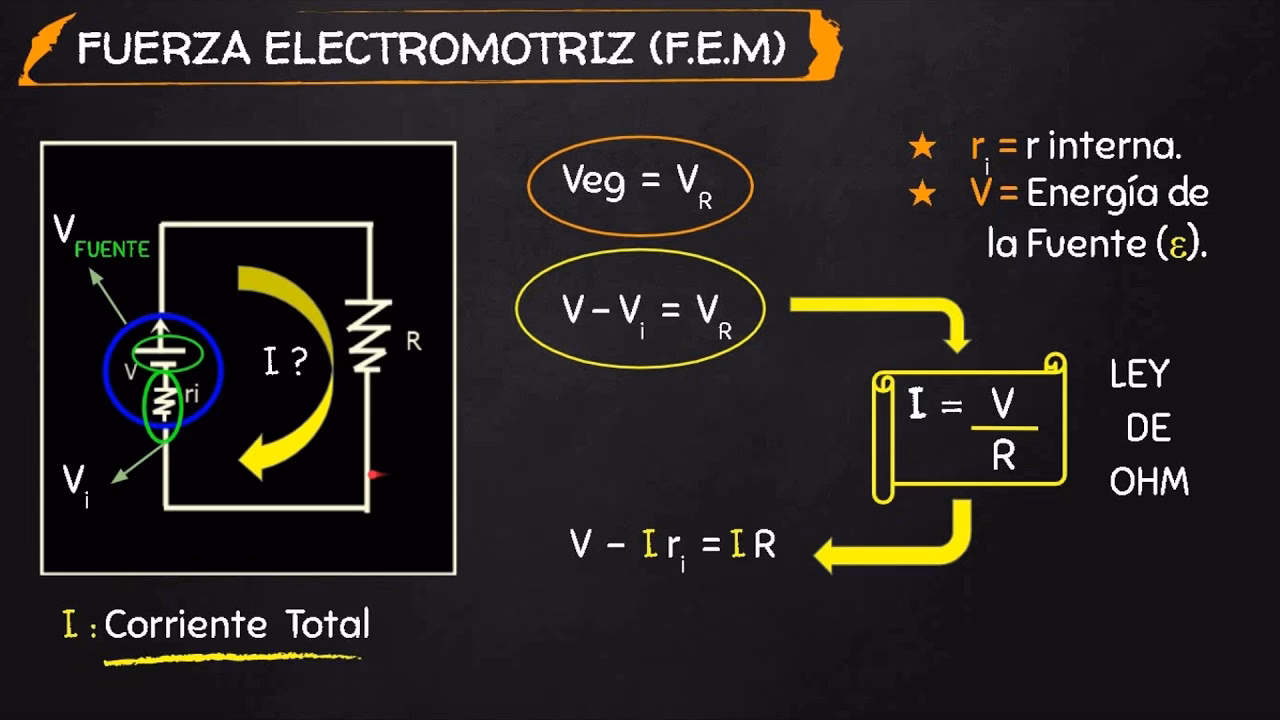

La relación se puede expresar con la siguiente fórmula: FEM = Vt + I × r, donde 'r' es la resistencia interna de la fuente e 'I' es la corriente que fluye a través del circuito. Esta ecuación demuestra claramente que el voltaje terminal es la FEM menos la caída de voltaje interna.

Tabla Comparativa: Fuerza Electromotriz (FEM) vs. Voltaje Terminal

Herramientas para la Medición de la FEM

La elección del instrumento de medición es crucial para obtener un valor preciso de la FEM. Dada la naturaleza de la FEM (el potencial máximo sin extracción de corriente), los instrumentos deben ser capaces de medir voltaje sin cargar significativamente la fuente.

El Voltímetro

Un voltímetro es el instrumento más común para medir diferencias de potencial. Sin embargo, para medir la FEM con precisión, un voltímetro estándar presenta limitaciones. Cuando un voltímetro se conecta a una fuente de energía, por muy alta que sea su impedancia de entrada, siempre extrae una pequeña cantidad de corriente. Esta pequeña corriente, al fluir a través de la resistencia interna de la fuente, provoca una caída de voltaje (I × r), haciendo que el voltímetro mida el voltaje terminal y no la FEM verdadera. Cuanto mayor sea la corriente extraída o la resistencia interna de la fuente, mayor será la discrepancia entre la lectura del voltímetro y la FEM real.

Aunque un voltímetro digital con una impedancia de entrada muy alta (por ejemplo, 10 MΩ) puede ofrecer una aproximación razonable de la FEM para fuentes con baja resistencia interna o en situaciones donde la precisión extrema no es crítica, no es el método ideal para una medición científica o de alta precisión de la Fuerza Electromotriz.

El Potenciómetro

Para una medición precisa de la FEM, el potenciómetro es el instrumento de elección. Su principio de funcionamiento se basa en un método de 'nulificación' o equilibrio, lo que significa que mide la FEM sin extraer ninguna corriente de la fuente bajo prueba. Esta característica es lo que lo convierte en superior al voltímetro para esta tarea específica.

El Potenciómetro: La Herramienta Precisa para Medir la FEM

El potenciómetro, en su forma más fundamental, es un dispositivo que permite comparar un voltaje desconocido (la FEM de la fuente que queremos medir) con un voltaje de referencia conocido, sin que fluya corriente de la fuente desconocida. Este método elimina la caída de voltaje interna y, por lo tanto, permite una medición extremadamente precisa de la Fuerza Electromotriz.

El principio de funcionamiento de un potenciómetro clásico implica un cable uniforme de resistencia conocida (o una serie de resistencias de precisión) a través del cual se mantiene una diferencia de potencial constante mediante una 'batería de trabajo'. La fuente cuya FEM se desea medir se conecta en serie con un galvanómetro (un detector de corriente muy sensible) y se conecta en paralelo a una porción del cable del potenciómetro. Se ajusta un contacto deslizante a lo largo del cable hasta que el galvanómetro no detecta corriente. En este punto de 'equilibrio' o 'nulificación', el voltaje a través de la porción del cable es exactamente igual a la FEM de la fuente bajo prueba, y, crucialmente, no se extrae corriente de ella. Dado que el voltaje a lo largo del cable es proporcional a su longitud, la FEM desconocida se puede determinar en función de la longitud del cable y el voltaje de referencia.

Los potenciómetros modernos, a menudo digitales, siguen el mismo principio de no carga, pero utilizan electrónica avanzada para lograr el equilibrio y mostrar la lectura. Sus principales ventajas son:

• Alta precisión: Permiten mediciones de FEM con una precisión muy alta, a menudo de microvoltios.
• No carga la fuente: Su método de nulificación asegura que no se extrae corriente de la fuente bajo prueba en el momento de la medición, eliminando el error debido a la resistencia interna.
• Ideal para fuentes de baja corriente: Son perfectos para medir la FEM de celdas electroquímicas o termopares donde la corriente disponible es muy limitada.

Las desventajas incluyen que son generalmente más complejos de operar que un voltímetro y requieren una fuente de referencia de voltaje estable y conocida para su calibración.

¿Por qué es Importante Medir la FEM?

La medición precisa de la Fuerza Electromotriz es crucial en numerosas aplicaciones y campos de la ciencia y la ingeniería:

• Diagnóstico de Baterías y Fuentes de Energía: Permite evaluar la salud y el rendimiento real de baterías, pilas y otras fuentes de energía. Una FEM más baja de lo esperado puede indicar una batería agotada o defectuosa, incluso si su voltaje terminal bajo carga parece aceptable en ciertas condiciones.
• Diseño y Caracterización de Circuitos: Los ingenieros necesitan conocer la FEM exacta de sus fuentes para diseñar circuitos eficientes y predecir su comportamiento bajo diferentes cargas.
• Control de Calidad: En la fabricación de celdas electroquímicas (pilas, baterías), la medición de la FEM es un paso fundamental en el control de calidad para asegurar que los productos cumplen con las especificaciones.
• Investigación y Desarrollo: En la investigación de nuevos materiales para baterías, celdas solares o generadores, la medición precisa de la FEM es vital para evaluar el potencial de nuevas químicas o diseños.
• Calibración de Instrumentos: Los potenciómetros y las fuentes de FEM de referencia se utilizan para calibrar otros instrumentos de medición de voltaje.
• Sensores: Muchos sensores, como los termopares (que generan una FEM pequeña en función de la temperatura) o los sensores de pH, se basan en la generación de una FEM que debe ser medida con precisión para inferir la magnitud física que están midiendo.

Aplicaciones Prácticas de la FEM

La Fuerza Electromotriz es un concepto omnipresente en la tecnología moderna. Sus aplicaciones son variadas y abarcan desde el ámbito doméstico hasta la industria de alta tecnología:

• Sistemas de Energía Renovable: Los paneles solares fotovoltaicos, por ejemplo, generan una FEM cuando la luz incide sobre ellos, convirtiendo la energía solar directamente en energía eléctrica. La eficiencia de estos paneles se evalúa en parte por la FEM que pueden generar bajo condiciones de irradiación estándar.
• Automoción: Las baterías de los vehículos, ya sean de combustión interna, híbridos o eléctricos, dependen de la FEM para arrancar el motor o alimentar los sistemas eléctricos. La monitorización de la FEM de las celdas individuales en un paquete de baterías de un vehículo eléctrico es crítica para su rendimiento y seguridad.
• Electrónica de Consumo: Desde los teléfonos móviles hasta los ordenadores portátiles, todos los dispositivos portátiles se alimentan de baterías que generan una FEM para suministrar la energía necesaria a los circuitos.
• Instrumentación y Metrología: Los instrumentos de precisión que requieren una fuente de voltaje altamente estable a menudo emplean celdas de referencia con FEM conocida y muy estable para calibraciones.
• Medicina: Dispositivos como los marcapasos cardíacos o los desfibriladores se basan en fuentes de energía con una FEM confiable para su funcionamiento crítico. Los biosensores también pueden generar pequeñas FEM en respuesta a reacciones biológicas.
• Protección Catódica: En la prevención de la corrosión de estructuras metálicas enterradas o sumergidas, se utiliza una FEM externa para crear un flujo de corriente que proteja el metal.

Preguntas Frecuentes (FAQs) sobre la FEM

Aclarar conceptos erróneos es fundamental para comprender plenamente la Fuerza Electromotriz. Aquí respondemos algunas de las preguntas más comunes:

¿La FEM es lo mismo que el voltaje?

No, aunque ambas se miden en voltios. La FEM es el potencial máximo que una fuente puede generar en circuito abierto (sin carga y, por lo tanto, sin corriente fluyendo). El voltaje (o voltaje terminal) es la diferencia de potencial a través de los terminales de un componente o de la fuente cuando hay corriente fluyendo y el circuito está cerrado. La FEM es la 'causa' del voltaje, pero no es idéntica al voltaje que se mide en un circuito bajo carga debido a la resistencia interna de la fuente.

¿Por qué un voltímetro no mide la FEM con precisión?

Un voltímetro, por muy alta que sea su impedancia de entrada, siempre extrae una pequeña cantidad de corriente de la fuente que está midiendo. Esta corriente, al fluir a través de la resistencia interna de la fuente, provoca una pequeña caída de voltaje. Lo que el voltímetro mide es el voltaje terminal (FEM - caída interna), no la FEM pura. Para una medición precisa de la FEM, se necesita un instrumento que no extraiga corriente, como un potenciómetro.

¿Se puede tener FEM sin corriente?

¡Sí, absolutamente! De hecho, la FEM se define como el potencial máximo cuando no hay flujo de corriente. Este es el estado ideal para medir la FEM, ya que la resistencia interna de la fuente no causa ninguna caída de voltaje. Una batería desconectada de cualquier circuito tiene una FEM, pero no está suministrando corriente.

¿Qué factores afectan la FEM de una batería?

La FEM de una batería está determinada principalmente por la química de sus materiales constituyentes (los electrodos y el electrolito). Otros factores que pueden influir ligeramente son la temperatura y, en menor medida, el estado de carga (aunque este último afecta más al voltaje terminal bajo carga que a la FEM ideal).

¿Cuál es la unidad de medida de la FEM?

La unidad de medida de la Fuerza Electromotriz es el voltio (V), que es equivalente a un Julio por Coulomb (J/C). Esto subraya que la FEM es una medida de energía por unidad de carga.

En resumen, la Fuerza Electromotriz es un concepto fundamental en la electricidad que representa la capacidad de una fuente para generar un potencial eléctrico. Aunque se mide en voltios como el voltaje, es crucial distinguirla del voltaje terminal, que es el potencial disponible bajo carga. Para una medición precisa de la FEM, el potenciómetro emerge como la herramienta superior, al permitir la medición sin extracción de corriente de la fuente. Comprender y poder medir la FEM con precisión no solo es un pilar de la teoría eléctrica, sino también una habilidad práctica indispensable en innumerables aplicaciones tecnológicas y científicas que impulsan nuestro mundo moderno.
