Guía Definitiva de Tuberías Eléctricas y Capacidad

En el vasto universo de las instalaciones eléctricas, un componente a menudo subestimado, pero de vital importancia, es la tubería. Estas no son meros conductos por donde discurren los cables; son la primera línea de defensa para proteger el cableado de daños físicos, ambientales y, crucialmente, para prevenir riesgos de incendio y electrocución. Elegir el tipo de tubería adecuado y calcular correctamente su capacidad son pasos fundamentales para garantizar la seguridad y eficiencia de cualquier sistema eléctrico.

Desde una pequeña instalación residencial hasta complejos proyectos comerciales e industriales, la selección de la tubería impacta directamente en la longevidad y el rendimiento de la red eléctrica. Un entendimiento profundo de los materiales, las normativas y las mejores prácticas es indispensable para cualquier profesional o entusiasta del bricolaje eléctrico.

¿Qué es una Tubería Conduit y Por Qué es Crucial?

Una tubería conduit, o simplemente conduit, es un conducto protector a través del cual se enrutan los cables eléctricos. Su propósito principal es proteger los conductores de daños mecánicos, corrosión, humedad y altas temperaturas. Además, facilita futuras expansiones o modificaciones del sistema eléctrico, ya que los cables pueden ser retirados y reemplazados sin la necesidad de demoler paredes o estructuras.

La importancia del conduit radica en varios pilares:

• Seguridad: Previene el contacto accidental con cables energizados y reduce el riesgo de cortocircuitos que podrían derivar en incendios.
• Protección del Cableado: Defiende los cables de roedores, insectos, impactos físicos, humedad y agentes químicos.
• Organización: Mantiene los cables ordenados, facilitando el mantenimiento y la identificación de circuitos.
• Cumplimiento Normativo: La mayoría de los códigos eléctricos exigen el uso de conduit en diversas aplicaciones para garantizar estándares de seguridad.
• Versatilidad: Permite el uso de cables individuales (conductores) en lugar de cables multiconductores, lo que puede ser más económico y flexible en ciertas situaciones.

Sin una protección adecuada, los cables eléctricos quedarían expuestos a un sinfín de peligros, comprometiendo no solo la funcionalidad del sistema, sino la seguridad de las personas y la propiedad.

El PVC Conduit: Resistencia, Versatilidad y Facilidad

Entre las opciones disponibles para la canalización eléctrica, la tubería Conduit PVC (Policloruro de Vinilo) se ha consolidado como una de las más populares y ampliamente utilizadas. Su éxito se debe a una combinación de características que la hacen ideal para una gran variedad de aplicaciones, tanto en entornos residenciales como comerciales.

Características y Ventajas del PVC Conduit:

• Durabilidad: El PVC es un material robusto que resiste la corrosión, el óxido y la mayoría de los productos químicos, lo que lo hace ideal para entornos húmedos o corrosivos. A diferencia de las tuberías metálicas, el PVC no se degradará con la exposición a la humedad o a ciertos agentes químicos presentes en el suelo o en ambientes industriales.
• Resistencia al Fuego: Aunque es un plástico, el PVC utilizado en conduit es autoextinguible, lo que significa que no propaga la llama una vez que la fuente de ignición es retirada. Esto añade una capa extra de seguridad eléctrica en caso de un cortocircuito.
• Ligereza: Es considerablemente más liviano que las tuberías metálicas, lo que facilita su transporte, manipulación e instalación. Esta característica reduce el esfuerzo físico y los tiempos de montaje.
• Facilidad de Instalación: Las tuberías de PVC se pueden cortar con herramientas comunes, y sus uniones se realizan mediante adhesivos especiales para PVC o acoplamientos a presión, lo que simplifica enormemente el proceso de instalación. No requiere soldadura ni herramientas especializadas de doblado como el metal.
• Costo-Efectividad: Generalmente, el PVC conduit es más económico que sus contrapartes metálicas, lo que lo convierte en una opción atractiva para proyectos con presupuestos ajustados.
• Aislamiento Eléctrico: El PVC es un excelente aislante eléctrico. Esto significa que no conduce electricidad, eliminando la necesidad de una conexión a tierra adicional para el conducto en sí mismo, a diferencia de los conductos metálicos.
• Flexibilidad: Aunque existen tuberías de PVC rígido, también hay opciones de PVC flexible que son útiles para sortear obstáculos o realizar curvas sin necesidad de accesorios adicionales.

Limitaciones del PVC Conduit:

• Resistencia al Impacto: Aunque duradero, el PVC rígido puede ser más susceptible a daños por impacto en comparación con conductos metálicos pesados, especialmente a bajas temperaturas.
• Exposición UV: Si bien algunos PVC están tratados para resistir los rayos UV, la exposición prolongada al sol directo sin protección puede degradar el material con el tiempo, volviéndolo quebradizo. Se recomienda el uso de PVC gris o la pintura para exteriores en aplicaciones expuestas.
• Temperaturas Extremas: El PVC puede ablandarse a temperaturas muy altas (por encima de 60-75°C, dependiendo del tipo) y volverse quebradizo a temperaturas extremadamente bajas. Esto debe considerarse en la selección para aplicaciones específicas.

Tipos de Tuberías Conduit Más Allá del PVC

Aunque el PVC es popular, existen otros tipos de conduit, cada uno con sus propias ventajas y aplicaciones específicas:

• EMT (Electrical Metallic Tubing): Un conducto metálico liviano, fácil de doblar y cortar, ideal para instalaciones interiores expuestas u ocultas. Se une con conectores a presión o de tornillo.
• IMC (Intermediate Metal Conduit): Más pesado que el EMT, ofrece mayor protección mecánica. Se usa a menudo en exteriores y entornos industriales. Se une mediante roscas.
• RMC (Rigid Metal Conduit): El más robusto de los conductos metálicos, ofrece la máxima protección mecánica. Se utiliza en entornos muy exigentes o expuestos a daños. También se une mediante roscas.
• Conduit Flexible Metálico (FMC) y No Metálico (LFMC): Permiten la flexibilidad necesaria para conectar equipos que vibran o para salvar obstáculos en espacios reducidos.

La elección entre estos tipos depende de factores como el costo, el ambiente de instalación (interiores, exteriores, húmedos, corrosivos), la necesidad de protección mecánica y las regulaciones locales.

Tabla Comparativa de Tipos de Conduit

La Importancia de la Capacidad de los Conductos: Evitando el Sobrecalentamiento

Uno de los aspectos más críticos en el diseño e instalación de sistemas eléctricos es asegurar que el conducto no esté sobrecargado con cables. La capacidad de un conducto se refiere a la cantidad máxima de cables que puede contener sin comprometer la seguridad o el rendimiento. Ignorar esta normativa puede tener consecuencias graves, principalmente el sobrecalentamiento.

Cuando demasiados cables se agrupan en un espacio reducido, el calor generado por la corriente que fluye a través de ellos no puede disiparse adecuadamente. Este aumento de temperatura puede:

• Degradar el aislamiento de los cables, volviéndolos quebradizos y propensos a cortocircuitos.
• Aumentar la resistencia de los cables, lo que a su vez genera más calor y mayor consumo de energía.
• Causar fallos en los equipos conectados.
• Lo más grave, provocar incendios eléctricos.

Por estas razones, las normativas eléctricas, como el Código Eléctrico Nacional (NEC) en muchos países, establecen límites estrictos sobre el porcentaje de llenado de los conductos.

Cálculo de la Capacidad de Cables: Un Vistazo a la Norma

La regla general, y la más comúnmente aplicada por las normativas, establece que el área total de la sección transversal de todos los cables dentro de un conducto no debe exceder un determinado porcentaje del área interna del conducto. Para tres o más conductores, este porcentaje es típicamente del 40%.

Este límite del 40% no es arbitrario; está diseñado para permitir suficiente espacio para:

• La disipación de calor, evitando el sobrecalentamiento de los conductores.
• La facilidad de tirar o halar los cables a través del conducto durante la instalación.
• Futuras adiciones o reemplazos de cables, si fuera necesario.

Ejemplo Práctico: Cables de Calibre 12 en un Tubo de 3/4"

Según la información proporcionada por Eliezer Carmona y en línea con las normativas, la regla dice que 16 cables de calibre #12 THHN ocupan el 40% de un tubo de 3/4".

Desglosemos esto:

• Calibre del Cable: #12 AWG (American Wire Gauge). Este calibre es comúnmente utilizado para circuitos de iluminación y tomacorrientes estándar en instalaciones residenciales y comerciales.
• Tipo de Aislamiento: THHN (Thermoplastic High Heat Nylon). Este tipo de aislamiento es muy común debido a su resistencia al calor y la humedad, y a su capa exterior de nylon que facilita el deslizamiento del cable dentro del conducto.
• Tamaño del Tubo: 3/4 de pulgada. Este es un tamaño de conduit muy frecuente en diversas instalaciones.

Si la norma indica que 16 cables #12 THHN llenan el 40% de un tubo de 3/4", significa que esta es la cantidad máxima segura y permitida para ese tamaño de conducto y tipo de cable. Superar esta cantidad comprometería la seguridad y la eficiencia del circuito.

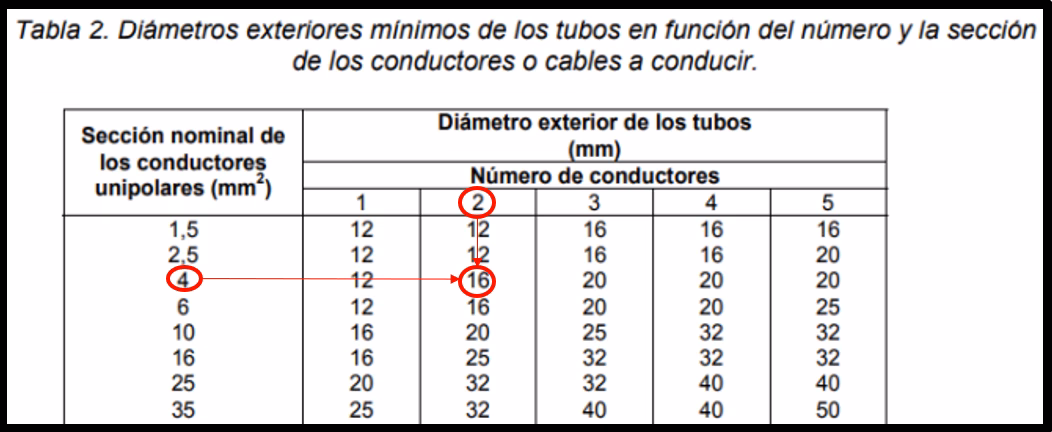

¿Cómo se Calcula Esto (Conceptualmente)?

Aunque no necesitamos hacer los cálculos detallados aquí, el proceso se basa en:

1. Determinar el área de la sección transversal de un solo cable (incluyendo su aislamiento). Estos valores están tabulados en las normativas.
2. Multiplicar el área de un cable por el número de cables.
3. Comparar esta área total de los cables con el área interna de la sección transversal del conducto.

La regla del 40% es un atajo práctico que ya ha considerado estas áreas, proporcionando un número directo de cables permitidos para las combinaciones más comunes. Es vital consultar las tablas de llenado de conductos específicas de su normativa local, ya que pueden variar ligeramente según el tipo de aislamiento del cable (THHN, THWN, XHHW, etc.) y la marca del conducto, aunque el 40% es una guía muy sólida.

Preguntas Frecuentes sobre Tuberías Eléctricas

¿Es el PVC Conduit adecuado para exteriores?

Sí, el PVC conduit es adecuado para exteriores, especialmente el PVC gris que a menudo viene con protección UV. Es resistente a la corrosión y la humedad, lo que lo hace ideal para aplicaciones enterradas o en ambientes húmedos. Sin embargo, en áreas con exposición solar directa y prolongada, se recomienda verificar si el tipo específico de PVC tiene tratamiento UV o considerar pintarlo para prolongar su vida útil.

¿Qué diferencia hay entre PVC rígido y flexible?

El PVC rígido es un tubo sólido y no maleable que requiere accesorios (codos, curvas) para cambiar de dirección. Ofrece una excelente protección mecánica. El PVC flexible, por otro lado, es un conducto corrugado que puede doblarse y curvarse sin necesidad de accesorios adicionales. Es ideal para conectar equipos que vibran o en espacios donde las curvas son complicadas. La protección mecánica del PVC flexible es generalmente menor que la del rígido.

¿Por qué es importante no llenar demasiado un conducto?

Es crucial no sobrellenar un conducto para evitar el sobrecalentamiento de los cables. Cuando hay demasiados cables en un espacio reducido, el calor generado por la corriente eléctrica no puede disiparse eficientemente, lo que puede degradar el aislamiento de los cables, aumentar la resistencia del circuito, y lo que es más peligroso, causar un incendio eléctrico. Además, dificulta enormemente la instalación y el futuro mantenimiento de los cables.

¿Qué norma rige la instalación de tuberías eléctricas?

La instalación de tuberías eléctricas se rige principalmente por el Código Eléctrico Nacional (NEC por sus siglas en inglés) en muchos países, incluyendo Estados Unidos, México y gran parte de Latinoamérica. Otros países pueden tener sus propias normativas nacionales equivalentes (por ejemplo, la Norma Oficial Mexicana NOM-001-SEDE en México, o las regulaciones de la IEC en Europa). Estas normativas detallan los tipos de conduit permitidos, las capacidades de llenado, los métodos de instalación y los requisitos de seguridad.

¿Puedo mezclar tipos de cables en el mismo conducto?

Generalmente, sí, se pueden mezclar diferentes tipos de cables (por ejemplo, cables de alimentación y control) en el mismo conducto, siempre y cuando todos los cables tengan el mismo voltaje nominal (o un voltaje adecuado para el aislamiento más bajo en el grupo) y que el conducto no exceda su capacidad de llenado permitida. Sin embargo, es una buena práctica evitar mezclar circuitos de muy bajo voltaje (como datos o telefonía) con circuitos de potencia en el mismo conducto para evitar interferencias y por razones de seguridad, a menos que las normativas locales lo permitan explícitamente y se tomen precauciones adecuadas.

Conclusión

La elección y el dimensionamiento adecuados de las tuberías eléctricas son pilares fundamentales de cualquier instalación segura y eficiente. El Conduit PVC destaca por su versatilidad, durabilidad y facilidad de instalación, convirtiéndose en una opción preferente para numerosas aplicaciones. Sin embargo, es vital recordar que, independientemente del material, la correcta capacidad de llenado del conducto es un factor no negociable para prevenir el sobrecalentamiento y garantizar la seguridad eléctrica. Siempre consulte las normativas locales y las tablas de llenado para asegurarse de que su instalación cumple con los estándares exigidos, protegiendo así vidas y propiedades.
