Resistencia y Temperatura: Un Vínculo Esencial

En el vasto universo de la electricidad, la resistencia es un concepto fundamental que define la oposición al flujo de electrones en un material. Imagina un río: la corriente fluye, pero las rocas y el lecho del río representan una resistencia que dificulta su paso. De manera similar, en un circuito eléctrico, cuando se aplica una diferencia de potencial (voltaje) a través de un conductor, esta impulsa el movimiento de los electrones, mientras que la resistencia se opone a dicho movimiento. La interacción entre estos dos factores determina la tasa a la que la carga fluye entre dos terminales, es decir, la corriente eléctrica. Comprender cómo esta resistencia se ve afectada por factores externos, como la temperatura, es crucial para el diseño y funcionamiento de innumerables dispositivos electrónicos, desde simples cables hasta complejos microchips.

Cuando se aplica un voltaje a una sustancia, se produce una corriente eléctrica. La relación entre voltaje (V) y corriente (I) es directamente proporcional, una verdad fundamental conocida como la Ley de Ohm: V ∝ I. La constante de proporcionalidad en esta relación es precisamente la resistencia (R), de modo que V = RI. Así, la resistencia se define como la relación entre el voltaje aplicado a través de la sustancia y la corriente que la atraviesa. La resistencia se mide en ohmios, simbolizado por la letra griega omega (Ω). De acuerdo con esta definición, una unidad de resistencia es aquella que permite que una unidad de corriente fluya a través de sí misma cuando se le aplica una unidad de diferencia de potencial. Esta unidad, voltio por amperio, es lo que conocemos como ohmio (Ω).

La Resistencia en Diferentes Materiales

No todos los materiales se comportan de la misma manera frente al paso de la corriente eléctrica. Su estructura atómica y la disponibilidad de electrones libres determinan su nivel de resistencia, clasificándolos en tres grandes categorías:

Conductores

Los conductores son materiales que ofrecen muy baja resistencia al flujo de electrones. Son esenciales en cualquier sistema eléctrico porque permiten que la corriente se mueva con facilidad. La plata es el mejor conductor de electricidad que se conoce, pero su alto costo limita su uso masivo en sistemas eléctricos. Por esta razón, el aluminio, que es un excelente conductor, se utiliza ampliamente debido a su menor costo y gran disponibilidad. Otros ejemplos incluyen el cobre, que es uno de los más comunes en cableado eléctrico, y el oro, empleado en conexiones de alta calidad por su resistencia a la corrosión.

Semiconductores

Los semiconductores son materiales que poseen un valor moderado de resistencia a temperatura ambiente, es decir, no es ni muy alta ni muy baja. Esta característica única los hace increíblemente valiosos para la fabricación de dispositivos electrónicos modernos, como transistores, diodos y circuitos integrados. El silicio y el germanio son los dos materiales más utilizados como semiconductores. Su resistencia puede ser controlada mediante la adición de impurezas (dopaje) y, fundamentalmente, por la temperatura, lo que los convierte en la base de la revolución digital.

Aisladores

Los aisladores son materiales que ofrecen una resistencia extremadamente alta al flujo de electrones. Son muy malos conductores de electricidad y se utilizan principalmente en sistemas eléctricos para prevenir la fuga de corriente y garantizar la seguridad. Ejemplos comunes de aisladores incluyen la mica, la porcelana, el papel, la madera seca, el aceite mineral, el gas nitrógeno y el aire. Estos materiales son vitales para recubrir cables, proteger componentes y aislar partes de los circuitos donde la corriente no debe fluir.

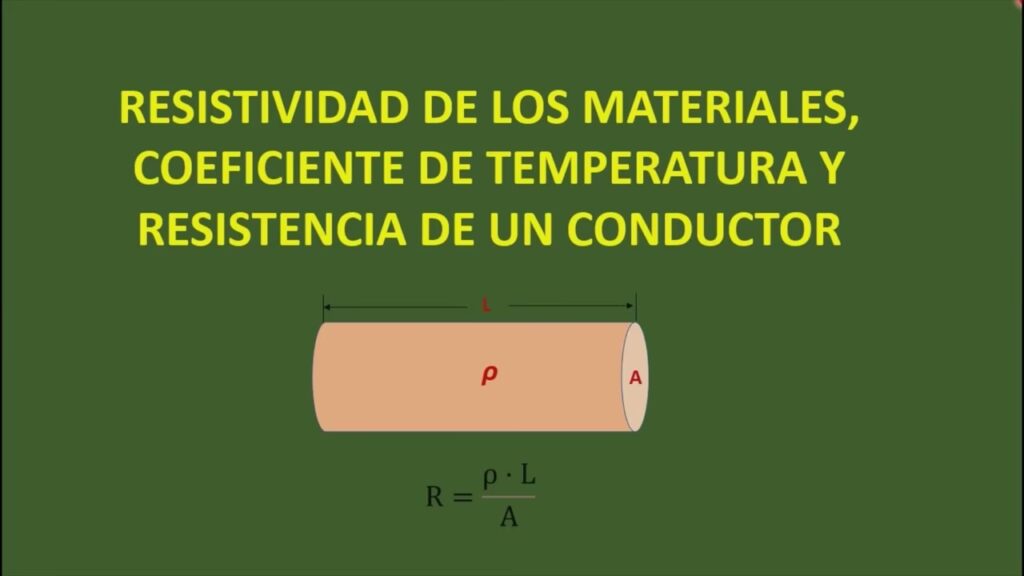

¿Qué es la Resistividad?

Mientras que la resistencia depende de la forma y tamaño de un material (su longitud y área de sección transversal), la resistividad es una propiedad intrínseca del material en sí. Es el valor cuantitativo de la resistencia ofrecida por un material por unidad de longitud y área de sección transversal. Aunque todos los materiales resisten el flujo de corriente eléctrica en cierta medida, algunos son inherentemente mejores conductores que otros. La resistividad es una cifra que permite comparar cuán bien diferentes materiales permiten o resisten el flujo de corriente.

La unidad SI de la resistividad es el ohmio-metro (Ω·m), comúnmente representada por la letra griega rho (ρ). La resistividad de un material se puede definir en términos de su resistencia (R), su longitud (L) y su área de sección transversal (A), mediante la siguiente fórmula:

ρ = RA/L

De esta ecuación, se puede observar que la resistencia de un objeto específico hecho de un material dado puede variar ajustando su longitud o su área de sección transversal. La resistividad, sin embargo, es una característica del material en sí, independientemente de sus dimensiones.

La Relación Fundamental: Resistencia y Temperatura

La temperatura es un factor ambiental que ejerce una influencia significativa sobre la resistencia eléctrica de los materiales. La regla general establece que la resistencia aumenta en los conductores con el incremento de la temperatura y disminuye en los aisladores con el aumento de la temperatura. En el caso de los semiconductores, la resistencia disminuye típicamente con el aumento de la temperatura. Sin embargo, no existe una relación matemática simple que describa esta relación entre resistencia y temperatura para todos los materiales con una sola gráfica. Cada tipo de material tiene un comportamiento distinto debido a su estructura atómica y cómo esta interactúa con la energía térmica.

Para Conductores:

En los conductores, la banda de valencia y la banda de conducción se superponen. Esto significa que la banda de conducción de un conductor ya contiene un exceso de electrones libres disponibles para el flujo de corriente. Cuando se eleva la temperatura, los átomos en el material vibran con mayor intensidad. Estas vibraciones atómicas, conocidas como fonones, aumentan la probabilidad de colisiones entre los electrones en movimiento y los átomos vibrantes. Cada colisión actúa como un obstáculo, dificultando el flujo ordenado de electrones. Cuantas más colisiones ocurren, mayor es la resistencia. Por lo tanto, para la mayoría de los metales y conductores, la resistividad (y por ende la resistencia) aumenta linealmente con el incremento de la temperatura en un rango considerable, lo que se describe con un coeficiente de temperatura positivo.

Para Semiconductores:

La conductividad de un material semiconductor aumenta a medida que se incrementa la temperatura, lo que implica que su resistividad disminuye. A diferencia de los conductores, en los semiconductores, existe una pequeña brecha de energía entre la banda de valencia y la banda de conducción. A bajas temperaturas, pocos electrones tienen suficiente energía para saltar a la banda de conducción. Sin embargo, a medida que la temperatura aumenta, los electrones más externos adquieren energía térmica suficiente para liberarse de sus átomos y pasar a la banda de conducción, dejando huecos en la banda de valencia que también contribuyen a la conducción. Este aumento en el número de portadores de carga (electrones y huecos) supera el efecto de las colisiones atómicas, lo que resulta en una disminución general de la resistencia. Por ello, los semiconductores tienen un coeficiente de temperatura de resistividad negativo.

Para Aisladores:

Similar a los semiconductores, la conductividad de los aisladores también tiende a aumentar con la temperatura, lo que significa que su resistividad disminuye. A temperatura ambiente, los aisladores tienen una brecha de energía muy grande entre sus bandas de valencia y conducción, lo que impide casi por completo el movimiento de electrones. Sin embargo, a temperaturas extremadamente altas, algunos electrones pueden adquirir suficiente energía para cruzar esta gran brecha, permitiendo un pequeño flujo de corriente. Aunque su resistencia sigue siendo muy alta, esta disminución relativa significa que también poseen un coeficiente de temperatura negativo. Es importante notar que, bajo ciertas condiciones de alta temperatura, algunos aisladores pueden incluso llegar a comportarse como conductores.

La Fórmula para el Efecto de la Temperatura sobre la Resistencia

La relación cuantitativa entre la resistividad de un material y la temperatura se describe mediante una fórmula clave, especialmente útil para el rango de temperaturas donde el comportamiento es aproximadamente lineal o predecible:

ρ_t = ρ₀ [1 + α (T – T₀)]

Donde:

• ρt es la resistividad del material a la temperatura T.
• ρ0 es la resistividad del material a una temperatura de referencia T₀ (a menudo 0°C o 20°C).
• α (alfa) es el coeficiente de temperatura de la resistividad del material. Este valor es característico de cada sustancia y puede ser positivo (para conductores), negativo (para semiconductores e aisladores) o incluso cero para aleaciones especiales.
• T es la temperatura actual en grados Celsius o Kelvin.
• T0 es la temperatura de referencia en las mismas unidades que T.

Esta ecuación nos permite calcular cómo cambia la resistividad (y, por extensión, la resistencia de un objeto de dimensiones fijas) con la temperatura. Es una herramienta fundamental en ingeniería eléctrica y electrónica para predecir el comportamiento de los componentes bajo diferentes condiciones térmicas.

Cómo Calcular la Temperatura a partir de la Resistencia (RTD)

La relación entre resistencia y temperatura no solo es un concepto teórico, sino una base práctica para la medición de la temperatura. Los detectores de temperatura por resistencia (RTD, por sus siglas en inglés) son sensores que aprovechan este principio para proporcionar mediciones de temperatura extremadamente precisas. Estos dispositivos, a menudo fabricados con platino (PRTD), tienen una resistencia que cambia de manera predecible y conocida con la temperatura.

Para realizar cálculos precisos de la temperatura con un RTD, es fundamental contar con las herramientas y técnicas adecuadas. Una herramienta esencial es un multímetro digital de alta calidad, que proporciona mediciones de resistencia precisas, críticas para obtener lecturas de temperatura exactas. Para verificar la precisión de su RTD y sus instrumentos de medición, los dispositivos de calibración como las cajas de décadas son invaluables. Estos dispositivos le permiten simular valores de resistencia y verificar el rendimiento de su configuración RTD, asegurándose de que todo funcione correctamente.

Las herramientas de software también desempeñan un papel crucial en los cálculos de temperatura de RTD. Los programas de cálculo de RTD y las hojas de cálculo pueden automatizar el proceso de conversión de resistencia a temperatura, reduciendo significativamente el riesgo de error humano. Estas herramientas agilizan el proceso de cálculo, haciéndolo más rápido y confiable, especialmente cuando se trata de grandes conjuntos de datos o mediciones frecuentes. Familiarizarse con estas herramientas de software puede mejorar en gran medida la eficiencia de su flujo de trabajo.

La calibración y el mantenimiento regulares de sus RTD y dispositivos de medición también son esenciales para la precisión y el rendimiento a largo plazo. La calibración garantiza que sus instrumentos continúen proporcionando lecturas precisas a lo largo del tiempo, lo cual es vital para mantener el control de calidad en aplicaciones industriales. Además, las comprobaciones de mantenimiento de rutina pueden identificar y rectificar cualquier problema antes de que afecte la precisión de la medición, prolongando así la vida útil de sus RTD y equipos asociados. Al utilizar herramientas de medición de alta calidad, aprovechar el software para cálculos automatizados y mantener rutinas de calibración regulares, puede asegurarse de que sus mediciones de temperatura RTD sigan siendo precisas y confiables. Este enfoque meticuloso es crucial para lograr un control preciso de la temperatura en diversos procesos industriales, mejorando así la eficiencia general y la calidad del producto.

Tabla Comparativa: Comportamiento de la Resistencia con la Temperatura

Datos Curiosos sobre la Resistencia

• La razón principal de que un resistor sea un componente eléctrico es, precisamente, para resistir el paso de la electricidad de manera controlada.
• El valor de un resistor se puede medir fácilmente con un ohmímetro o un multímetro, herramientas básicas en cualquier kit de electrónica.
• El estudio de la electricidad y la potencia en física es uno de los capítulos más interesantes si se comprenden bien los conceptos y las fórmulas relacionadas.
• La resistencia es, en esencia, una medida de la oposición al flujo de corriente inducida por el voltaje en un circuito eléctrico. Es comparable a una fuerza, como la fricción, que opera en dirección opuesta al movimiento de un cuerpo y tiende a prevenir o ralentizar su movimiento. Un ejemplo simple de resistencia sería un niño luchando contra su secuestrador o el viento contra las alas de un avión.
• Si se conoce la corriente total que fluye y el voltaje a través de todo el circuito presente en cualquier área particular, se puede encontrar la resistencia total utilizando la Ley de Ohm: R = V / I. Por ejemplo, un circuito paralelo tiene un voltaje de 9 voltios y una corriente total de 3 amperios. La resistencia total R_T = 9 voltios / 3 amperios = 3 Ω.

Preguntas Frecuentes (FAQs)

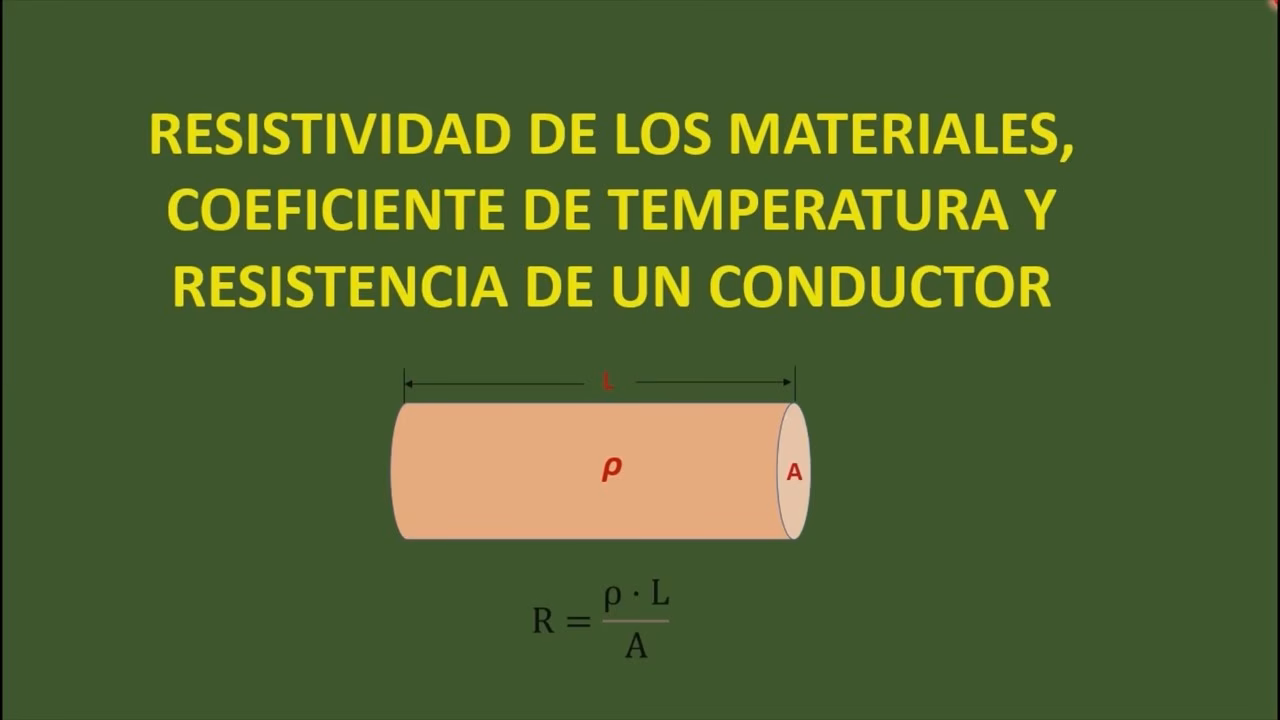

¿Cuál es la fórmula para el efecto de la temperatura sobre la resistencia?

La fórmula principal que describe el efecto de la temperatura sobre la resistividad (y, por ende, sobre la resistencia) es: ρ_t = ρ₀ [1 + α (T – T₀)]. Donde ρ_t es la resistividad a la temperatura T, ρ₀ es la resistividad a una temperatura de referencia T₀, y α es el coeficiente de temperatura de la resistividad del material. Esta fórmula es fundamental para entender cómo los cambios de temperatura afectan la capacidad de un material para conducir la electricidad.

¿Cómo calcular la resistencia a la temperatura?

Calcular la resistencia a una determinada temperatura implica usar la fórmula mencionada: R_t = R₀ [1 + α (T – T₀)], donde R_t es la resistencia a la temperatura T, R₀ es la resistencia a una temperatura de referencia T₀, y α es el coeficiente de temperatura de resistencia del material. Para aplicaciones prácticas, como con los RTD (Detectores de Temperatura por Resistencia), se mide la resistencia actual del sensor y luego se utiliza esta medición en conjunción con tablas de calibración o ecuaciones específicas del RTD (como la ecuación de Callendar-Van Dusen para el platino) para determinar la temperatura exacta. Esto a menudo se realiza con multímetros precisos y software especializado.

¿Cómo se relaciona la resistencia con la temperatura?

La resistencia eléctrica de los materiales cambia con la temperatura debido a las vibraciones atómicas y la movilidad de los electrones. En general, en los conductores metálicos, la resistencia aumenta con la temperatura porque las vibraciones atómicas se intensifican, dificultando el paso de los electrones. En los semiconductores y aisladores, la resistencia tiende a disminuir con el aumento de la temperatura, ya que más electrones pueden adquirir suficiente energía para convertirse en portadores de carga. Comprender esta relación es crucial para diseñar y operar dispositivos electrónicos en diversas condiciones de temperatura y garantizar su rendimiento óptimo.

¿Cuál es la fórmula para convertir la resistencia a temperatura?

La conversión de resistencia a temperatura, especialmente en el contexto de los sensores RTD, se basa en la relación lineal (o cuasi-lineal) entre ambos parámetros. La fórmula general es la misma: R_t = R₀ [1 + α (T – T₀)]. Sin embargo, para una conversión precisa de la resistencia medida de un RTD a una temperatura, se suelen emplear ecuaciones de interpolación más complejas (como la ecuación de Callendar-Van Dusen para RTD de platino) o tablas de referencia estandarizadas (como las curvas RTD definidas por las normas IEC 60751 o ASTM E1137). Estas ecuaciones y tablas permiten una conversión precisa y son a menudo implementadas en software o firmware de instrumentos de medición, eliminando la necesidad de cálculos manuales complejos para el usuario final.

Conclusión

La interconexión entre la resistencia eléctrica y la temperatura es un pilar fundamental en la física y la ingeniería. Desde el comportamiento predecible de un cable de cobre hasta la delicada operación de un microchip, la forma en que los materiales reaccionan a los cambios térmicos es crucial. Entender la fórmula que describe esta relación y cómo se aplica en diferentes tipos de materiales no solo enriquece nuestro conocimiento teórico, sino que también nos equipa con las herramientas para diseñar sistemas más eficientes, robustos y precisos. A medida que la tecnología avanza, la manipulación y comprensión de este vínculo esencial seguirán siendo vitales para la innovación y el desarrollo de nuevas fronteras en la electrónica.
