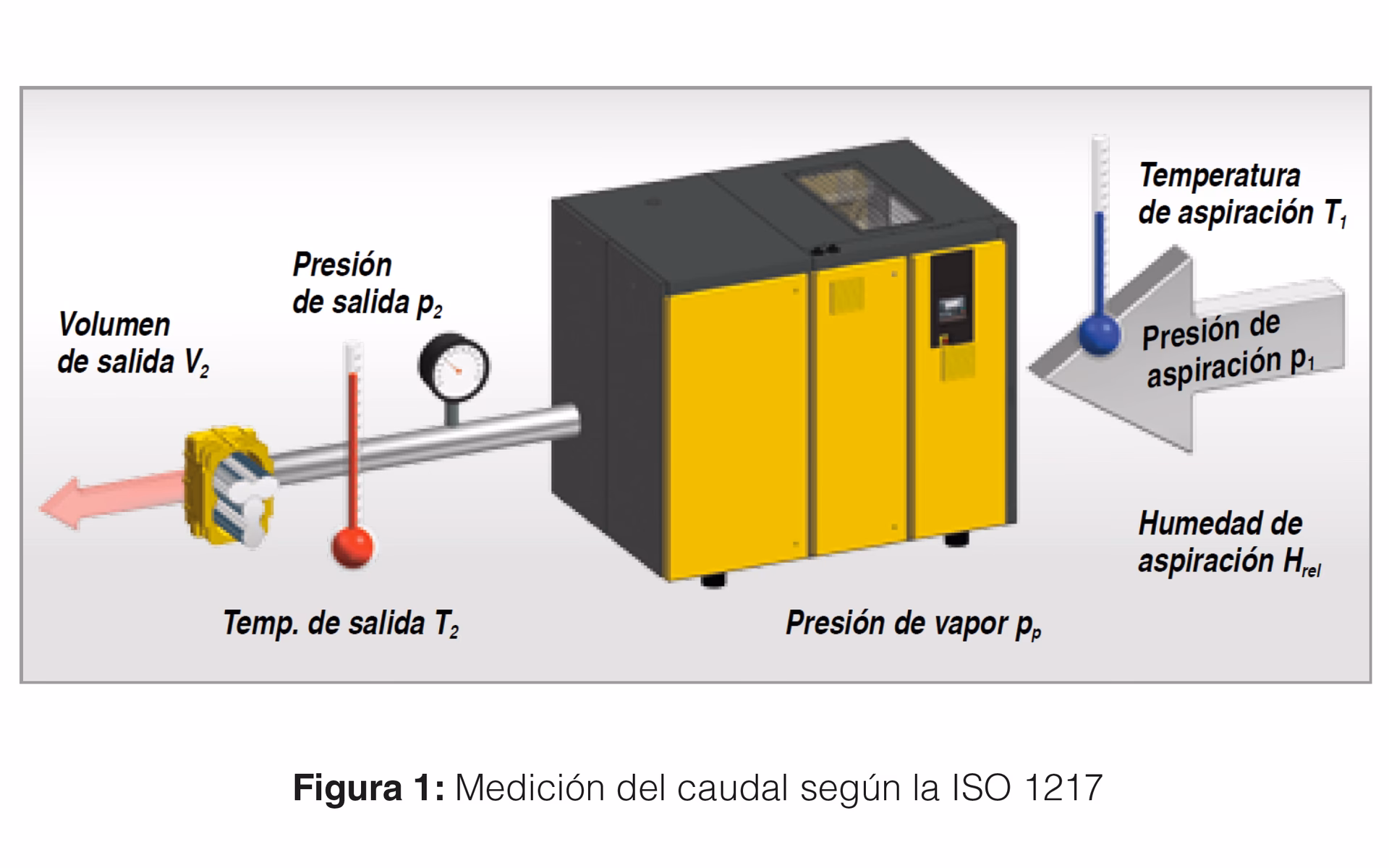

Cálculo del Caudal: Fórmulas y Métodos Esenciales

En el fascinante mundo de la mecánica de fluidos, uno de los parámetros más fundamentales y recurrentes es, sin duda, el caudal. Pero, ¿qué es exactamente el caudal y por qué es tan crucial en diversas aplicaciones, desde sistemas de ventilación hasta compresores industriales? En esencia, el caudal se define como la cantidad de fluido que atraviesa una sección específica en una unidad de tiempo determinada. Esta definición es universalmente válida para cualquier tipo de fluido, aunque en el ámbito de la climatización y la ventilación, el aire es el protagonista principal. Comprender a fondo cómo se mide el caudal y dominar las fórmulas adecuadas no es solo una ventaja, sino una necesidad imperante para cualquier profesional que trabaje con sistemas de fluidos.

Este artículo tiene como objetivo desglosar todo lo que necesitas saber sobre el cálculo y la medición del caudal. Exploraremos desde la fórmula básica que rige su comportamiento hasta los métodos más avanzados y precisos utilizados en la industria, pasando por consideraciones normativas y prácticas que te permitirán aplicar estos conocimientos en escenarios reales. Prepárate para sumergirte en el flujo de información.

¿Qué es el Caudal y por qué es Importante?

El concepto de caudal es la piedra angular de la fluidodinámica aplicada. Imagina un río: la cantidad de agua que pasa por un punto específico en un segundo es su caudal. De manera similar, en un conducto de aire o un sistema de tuberías, el caudal nos indica cuánto aire o líquido se mueve a través de él. Su importancia radica en que nos permite dimensionar correctamente equipos, optimizar el consumo energético, asegurar la calidad del aire interior en edificios, o garantizar el rendimiento adecuado de maquinarias como los compresores, que, aunque el texto inicial no profundiza en ellos, su funcionamiento depende intrínsecamente de la gestión de caudales de aire comprimido.

En el contexto de la ventilación, un caudal insuficiente puede llevar a una mala calidad del aire, acumulación de contaminantes o temperaturas inadecuadas. Por otro lado, un caudal excesivo podría implicar un derroche de energía y la generación de ruidos molestos. Es por ello que un cálculo preciso y una medición fiable son vitales.

La Fórmula Fundamental del Caudal: Q = v x S

Independientemente del fluido o la aplicación, la fórmula básica para calcular el caudal volumétrico es sorprendentemente sencilla y universal:

Q = v x S

Donde:

• Q representa el caudal del fluido.
• v es la velocidad de paso del fluido a través de la sección.
• S es el área de la sección transversal por donde circula el fluido.

En el Sistema Internacional (SI), la velocidad (v) se expresa en metros por segundo (m/s), y la sección (S) en metros cuadrados (m²). Esto significa que el caudal (Q) resultante se expresa en metros cúbicos por segundo (m³/s). Sin embargo, en la práctica, especialmente en el sector de la ventilación, es mucho más común encontrar el caudal expresado en metros cúbicos por hora (m³/h). Para realizar esta conversión, simplemente multiplicamos el resultado obtenido en m³/s por 3600 (que son los segundos que hay en una hora):

Q (m³/h) = Q (m³/s) x 3600

A pesar de la simplicidad de la fórmula, su aplicación puede presentar desafíos. Mientras que la sección de un conducto o tubería es relativamente fácil de medir, la velocidad del aire o fluido es un parámetro mucho más difícil de determinar con exactitud sin el equipo adecuado. En muchos casos, se recurre a rangos de velocidad preestablecidos o a mediciones con instrumentos específicos, los cuales abordaremos más adelante.

El Impacto del Caudal en el Nivel Acústico

Un aspecto crucial a considerar al diseñar sistemas de ventilación es la relación directa entre la velocidad del aire y el nivel de ruido generado. A medida que el aire se mueve a mayor velocidad a través de un conducto o una rejilla, aumenta la fricción y la turbulencia, lo que se traduce en un incremento del ruido. Por esta razón, en ambientes donde el confort acústico es una prioridad, es fundamental limitar la velocidad del aire.

Existen rangos de velocidad recomendados que varían según el tipo de aplicación y el nivel de ruido aceptable:

• Para viviendas, oficinas y hospitales: Lugares donde el silencio es valorado, la velocidad del aire suele limitarse a un rango de 4 a 6 m/s. En España, el Código Técnico de la Edificación (CTE) establece un límite de 4 m/s para viviendas, lo que asegura un ambiente tranquilo y confortable.
• Para ambientes industriales generales: En entornos donde el nivel de ruido es menos crítico, las velocidades pueden incrementarse hasta los 10 m/s.
• Para aplicaciones industriales específicas: En situaciones muy particulares, donde se requiere mover grandes volúmenes de aire y el ruido no es un factor limitante, se pueden alcanzar velocidades superiores a los 25 m/s.

Ignorar estas consideraciones puede resultar en sistemas ineficientes y, lo que es peor, en espacios incómodos e insalubres debido a la contaminación acústica.

Cálculo del Caudal Basado en la Renovación de Aire por Hora

En proyectos nuevos o cuando no se dispone de una sección de conducto definida, el cálculo del caudal puede basarse en el concepto de "renovaciones por hora". Este método es particularmente útil para determinar el volumen de aire necesario para mantener una buena calidad del aire interior en un espacio cerrado, garantizando que el aire viciado sea reemplazado por aire fresco del exterior.

Las renovaciones por hora (N) indican cuántas veces se renueva completamente el volumen de aire de un habitáculo en una hora. Este valor se determina usualmente a partir de la experiencia o mediante tablas de referencia que consideran el uso del espacio y la actividad que se realiza en él. Una vez establecido el número de renovaciones por hora, el caudal necesario se calcula multiplicando este valor por el volumen total de la dependencia a ventilar:

Q (m³/h) = N (renovaciones/hora) x Volumen (m³)

A continuación, se presenta una tabla orientativa de renovaciones por hora para diferentes tipos de locales:

Este método es una herramienta valiosa en la fase de diseño inicial, permitiendo establecer los requisitos de caudal antes de definir las características físicas de los conductos o la velocidad de flujo.

Caudal y Normativas Vigentes: CTE y RITE

En muchos países, el cálculo y diseño de sistemas de ventilación no solo se rigen por principios físicos, sino también por normativas y códigos de construcción que buscan garantizar la seguridad, la eficiencia energética y la salubridad. Estas normativas preestablecen caudales mínimos o máximos, así como condiciones de diseño para diversas aplicaciones.

• Código Técnico de la Edificación (CTE): En España, el CTE es un documento fundamental para el diseño y construcción de edificios. En su sección de Salubridad (HS 3 - Calidad del Aire Interior), especifica los caudales de ventilación requeridos para cada dependencia de una vivienda, asegurando una adecuada renovación del aire. También establece las velocidades máximas de paso del aire para evitar ruidos molestos, como los 4 m/s mencionados anteriormente. Además, el CTE aborda los caudales de ventilación necesarios para espacios como parkings y trasteros, donde la concentración de gases contaminantes debe ser controlada.
• Reglamento de Instalaciones Térmicas en los Edificios (RITE): Este reglamento es crucial para el diseño, dimensionado y puesta en marcha de las instalaciones térmicas en edificios no residenciales, como oficinas, escuelas, hoteles, museos, hospitales y centros comerciales. El RITE detalla los caudales de diseño para los sistemas de ventilación, considerando la ocupación, el uso del espacio y los requisitos de calidad del aire interior, garantizando que los sistemas sean eficientes y cumplan con los estándares de confort y salubridad.

La adhesión a estas normativas no es opcional; es un requisito legal que asegura que las instalaciones de ventilación operen de manera segura, eficiente y cumplan con los objetivos de calidad del aire interior.

Principales Métodos para la Medición del Caudal de Aire

Si bien la fórmula Q = v x S es fundamental para el cálculo teórico, en la práctica, es a menudo necesario medir el caudal en sistemas existentes o para verificar el rendimiento de un diseño. Dado que la sección de un conducto suele ser conocida, la medición del caudal se reduce a la medición precisa de la velocidad del aire que fluye a través de él. Existen varios métodos y herramientas para lograr esto, cada uno con sus propias ventajas y aplicaciones específicas.

Tubo de Pitot: Precisión en la Medición

El Tubo de Pitot es, con diferencia, el método más preciso y fiable para medir la velocidad y, por ende, el caudal de aire en un conducto. Consiste en un doble tubo concéntrico de diámetro reducido. El tubo central (punto A) está abierto en su extremo y se orienta directamente contra el flujo de aire, midiendo la presión total (presión estática más presión dinámica). Los orificios laterales del tubo externo (punto B) están paralelos a la dirección del flujo y solo miden la presión estática.

La clave del Tubo de Pitot reside en la diferencia de presiones: la resta de la presión total (A) y la presión estática (B) nos da la presión dinámica, que es directamente proporcional a la velocidad del fluido. Tradicionalmente, esta diferencia se medía con un manómetro de columna de agua (la diferencia de niveles 'h' indicaba la presión dinámica). Para determinar la velocidad del aire con un manómetro de columna de agua, se usa la siguiente fórmula:

v = √(2 · g · h · (δh / δa))

Donde:

• v es la velocidad del aire (m/s).
• g es la aceleración de la gravedad (aproximadamente 9,81 m/s²).
• h es la diferencia de niveles en el agua del manómetro (m).
• δh es la densidad del agua (aproximadamente 1000 kg/m³).
• δa es la densidad del aire (variable con la temperatura y presión, aproximadamente 1,2 kg/m³ a condiciones estándar).

Hoy en día, en lugar de columnas de agua, se emplean micromanómetros digitales de alta precisión conectados al Tubo de Pitot. Estos dispositivos miden directamente la presión dinámica (P) y permiten calcular la velocidad con la siguiente fórmula simplificada:

v = √(2 · P / δa)

Donde:

• P es la presión dinámica medida por el micromanómetro (Pa).
• δa es la densidad del aire (kg/m³).

Una vez obtenida la velocidad, se multiplica por la sección conocida del conducto para obtener el caudal. La fiabilidad y precisión del Tubo de Pitot lo convierten en la herramienta de referencia para calibraciones y mediciones críticas.

Anemómetro: La Practicidad en el Campo

El anemómetro es otro instrumento muy utilizado para la medición de la velocidad del aire en conductos, destacando por su practicidad y facilidad de uso. Existen diferentes tipos de anemómetros, siendo los de molinete o veleta los más comunes para este fin. Estos dispositivos cuentan con una pequeña hélice o paletas que giran al ser impulsadas por el flujo de aire. La velocidad de rotación es directamente proporcional a la velocidad del aire, y el instrumento la convierte en una lectura digital.

Al igual que con el Tubo de Pitot, una vez que el anemómetro proporciona la velocidad del aire, el caudal se calcula multiplicando esta velocidad por la sección conocida del conducto (Q = v x S). Son ideales para mediciones rápidas y frecuentes en el campo, aunque su precisión puede ser ligeramente inferior a la de un Tubo de Pitot en ciertas condiciones o rangos de velocidad.

Anemómetro de Hilo Caliente: Sensibilidad Térmica

El método del hilo caliente es una técnica de medición de velocidad de aire que se basa en la transferencia de calor. Consiste en una sonda equipada con un hilo muy fino que se calienta eléctricamente a una temperatura constante. Cuando el aire fluye alrededor del hilo, lo enfría. Cuanto mayor sea la velocidad del aire, mayor será el efecto de enfriamiento.

El anemómetro de hilo caliente mide la cantidad de corriente eléctrica necesaria para mantener el hilo a su temperatura constante, o la variación de temperatura del hilo si la corriente es constante. Esta variación es directamente proporcional a la velocidad del aire. Este tipo de anemómetro es particularmente sensible a bajas velocidades y es muy útil para medir flujos laminares o en espacios reducidos donde otros instrumentos podrían ser demasiado grandes.

Una vez que el anemómetro de hilo caliente ha determinado la velocidad del aire, el cálculo del caudal sigue siendo el mismo: se multiplica la velocidad obtenida por la sección del conducto (Q = v x S).

Preguntas Frecuentes (FAQs) sobre el Caudal

¿La fórmula Q=v x S es aplicable a todos los fluidos (líquidos y gases)?

Sí, la fórmula fundamental Q = v x S es universal y aplicable tanto a líquidos como a gases. La diferencia principal radica en la densidad del fluido, que afecta a las fórmulas para la presión dinámica (en el caso del Tubo de Pitot) y al comportamiento general del flujo, pero la relación entre caudal, velocidad y sección se mantiene.

¿Cuál es la diferencia entre caudal volumétrico y caudal másico?

El caudal volumétrico (Q) es la cantidad de volumen de fluido que pasa por una sección en una unidad de tiempo (ej. m³/s o m³/h). El caudal másico (ṁ) es la cantidad de masa de fluido que pasa por una sección en una unidad de tiempo (ej. kg/s). Ambos están relacionados por la densidad del fluido (ṁ = Q x densidad). Aunque este artículo se centra en el caudal volumétrico, el caudal másico es crucial en muchas aplicaciones industriales, especialmente donde la masa del fluido es más relevante que su volumen (por ejemplo, en procesos de combustión o dosificación de materiales).

¿Cómo influye la densidad del aire en el cálculo del caudal?

La densidad del aire (δa) es un factor importante, especialmente cuando se utilizan métodos de medición basados en la presión dinámica, como el Tubo de Pitot. La densidad del aire varía con la temperatura, la presión atmosférica y la humedad. Una densidad incorrecta en las fórmulas puede llevar a errores significativos en la determinación de la velocidad y, por ende, del caudal. Por ello, es crucial conocer las condiciones ambientales al realizar mediciones y ajustar la densidad del aire en consecuencia.

¿Por qué es importante considerar el ruido al diseñar un sistema de ventilación?

El ruido generado por el flujo de aire en los sistemas de ventilación puede afectar significativamente el confort de los ocupantes de un espacio. Un sistema ruidoso puede causar molestias, reducir la productividad y, en entornos como hospitales, interferir con la recuperación de pacientes. Por lo tanto, el diseño debe equilibrar la necesidad de un caudal adecuado con la limitación de la velocidad del aire y la selección de componentes acústicamente eficientes para mantener los niveles de ruido dentro de los límites aceptables establecidos por las normativas.

¿Qué normativas son clave para el cálculo de caudal en instalaciones de ventilación en España?

En España, las normativas más importantes son el Código Técnico de la Edificación (CTE), especialmente su documento básico de Salubridad (HS 3 - Calidad del Aire Interior) para viviendas y algunos otros usos, y el Reglamento de Instalaciones Térmicas en los Edificios (RITE) para edificios no residenciales. Ambas establecen los requisitos de caudal de ventilación y otras especificaciones técnicas para garantizar la calidad del aire interior y la eficiencia energética.

Conclusión

El caudal es un parámetro fundamental en la mecánica de fluidos, con aplicaciones críticas en el diseño y operación de sistemas de ventilación y compresores. Comprender la fórmula básica Q = v x S, así como los métodos para determinar la velocidad y la sección, es esencial. Ya sea calculando las renovaciones por hora en un nuevo proyecto, ajustándose a estrictas normativas como el CTE o el RITE, o empleando instrumentos de precisión como el Tubo de Pitot, el anemómetro o el anemómetro de hilo caliente para la medición, la capacidad de manejar el caudal de manera efectiva es un distintivo de profesionalismo y eficiencia. Dominar estos conceptos no solo garantiza el rendimiento óptimo de los equipos, sino que también contribuye significativamente al confort, la salud y la seguridad de los espacios habitados e industriales.
