Calculadora de Vigas: Análisis de Vigas Simplemente Apoyadas

En el fascinante mundo de la ingeniería estructural, las vigas son elementos fundamentales que soportan y transmiten cargas, garantizando la estabilidad y seguridad de edificaciones y otras construcciones. Entre los diversos tipos, la viga simplemente apoyada se destaca por su simplicidad y amplia aplicación. Comprender su comportamiento bajo diferentes cargas es crucial para cualquier profesional o estudiante del área. Afortunadamente, herramientas como la Calculadora de Vigas de SkyCiv han revolucionado la forma en que analizamos estas estructuras, ofreciendo una manera eficiente y precisa de determinar reacciones, deflexiones, momentos flectores y fuerzas cortantes.

¿Qué es una Viga Simplemente Apoyada?

Una viga simplemente apoyada es un elemento estructural horizontal que se apoya en dos puntos, generalmente en sus extremos. Estos apoyos se diseñan para permitir la rotación de la viga en sus extremos, pero evitan su desplazamiento vertical. Típicamente, uno de los apoyos es un "pin" o articulación (que restringe el movimiento horizontal y vertical), y el otro es un "rodillo" (que solo restringe el movimiento vertical, permitiendo el desplazamiento horizontal). Esta configuración es una de las más comunes en el diseño estructural debido a su simplicidad y el comportamiento predecible bajo carga.

El análisis de una viga simplemente apoyada implica determinar cómo las cargas aplicadas se distribuyen a través de la viga y cómo estas cargas afectan su estabilidad. Esto incluye el cálculo de las fuerzas de reacción en los apoyos, la distribución de la fuerza cortante y el momento flector a lo largo de su longitud, y la deflexión que experimenta la viga. Estos parámetros son esenciales para asegurar que la viga tenga la resistencia y rigidez adecuadas para su propósito.

La Calculadora de Vigas SkyCiv: Una Herramienta Esencial

La Calculadora de Vigas de SkyCiv es una herramienta en línea gratuita y potente diseñada para simplificar el análisis estructural de vigas. Es capaz de generar las fuerzas de reacción en los apoyos, los diagramas de fuerza de corte (DFC), los diagramas de momento flector (DMF), la deflexión y los esfuerzos internos de una viga, ya sea en voladizo o simplemente apoyada. Esta calculadora guía a los usuarios a través de un flujo de trabajo profesional, permitiendo incluso verificar si el diseño cumple con los códigos de diseño regionales, lo que la convierte en un recurso invaluable para ingenieros y estudiantes.

Cómo Utilizar la Calculadora de Vigas de SkyCiv

El uso de la calculadora de SkyCiv es intuitivo y sigue una serie de pasos lógicos para configurar y analizar cualquier viga:

1. Configuración de la Viga:
   • Longitud: Comienza ingresando la longitud total de tu viga a través del menú 'Viga'.
   • Soportes: Utiliza el menú 'Soportes' para aplicar el tipo de apoyo en cualquier punto de la viga. Los tipos disponibles incluyen Soporte Pin, Soporte de Rodillo, Soporte Fijo y Soporte de Resorte.
   • Sección y Material: En el menú 'Sección', puedes ingresar un Momento de Inercia personalizado (Iz) o un Módulo de Young (E). También puedes usar la herramienta integrada de creación de secciones de SkyCiv, que te permite acceder a formas de bases de datos preestablecidas de todo el mundo o crear y guardar formas personalizadas. Esto es crucial para un análisis preciso, ya que las propiedades de la sección influyen directamente en la rigidez y resistencia de la viga.
   • Articulaciones: Si tu viga tiene articulaciones a lo largo de su tramo, puedes agregarlas usando el menú 'Articulaciones'.
2. Aplicación de Cargas:
   • Una vez configurada la viga, puedes aplicar las cargas que deseas evaluar. Utiliza los menús 'Cargas puntuales', 'Momentos' o 'Cargas distribuidas' para aplicar uno o varios de estos tipos de carga. Las cargas distribuidas pueden ser uniformes (UDL), triangulares o trapezoidales.
   • Casos y Combinaciones de Carga: Es recomendable especificar diferentes casos de carga para cada carga. Luego, en el menú 'Combinaciones de carga', puedes aplicar factores a cada caso de carga o importar combinaciones directamente desde códigos de diseño regionales para un análisis conforme a la normativa.
   • Peso Propio: La calculadora puede considerar automáticamente el peso propio de la viga, basándose en la longitud, el material y la forma de la sección. Puedes activar o desactivar esta opción.
3. Resolución y Resultados:
   • Haz clic en el botón verde 'Resolver' para que la calculadora realice el análisis.
   • La página de resultados es muy completa e incluye:
     • Visualización: Reacciones, Diagrama de Momento Flector, Diagrama de Fuerza de Corte, Cálculo de Deflexión y Luz, Cálculo de Esfuerzo, Propiedades de Sección y un Renderizado 3D de la viga.
     • Reportes: Posibilidad de descargar una selección personalizada de resultados en un informe PDF.
     • Análisis Detallado: La pestaña 'Análisis' muestra criterios de aprobación/rechazo para la deflexión, rendimiento del material y resistencia del material.
     • Diseño: La pestaña 'Diseño' permite comparar instantáneamente la viga con los requisitos de códigos específicos de tu región, lo cual es increíblemente útil para el cumplimiento normativo.
     • Optimización: La pestaña 'Optimizar' te ayuda a redimensionar la sección elegida según criterios definidos, muy útil si la sección inicial era demasiado grande o pequeña.

Análisis de la Deflexión de Vigas

Una de las funcionalidades más potentes de la calculadora de SkyCiv es su capacidad como Calculadora de Deflexión de Vigas. Permite observar la desviación calculada de una viga simplemente apoyada o en voladizo, siendo útil para el diseño de vigas de madera o acero (como vigas LVL o perfiles I) al considerar la forma de la sección y el material.

¿Qué es la Deflexión de una Viga?

La deflexión de una viga se refiere a la cantidad de desplazamiento o flexión que experimenta una viga bajo su propio peso o debido a las cargas aplicadas. Imagina un trampolín: cuando alguien se para en su extremo, se dobla y se hunde; esa es la deflexión en acción. En ingeniería, es fundamental comprender y calcular la deflexión porque afecta la resistencia y estabilidad general de una estructura. Una deflexión excesiva puede llevar a fallas estructurales o, al menos, a problemas de servicio, como pisos hundidos, agrietamiento de acabados o incomodidad para los usuarios. Por lo tanto, los ingenieros diseñan las vigas para limitar la deflexión a niveles aceptables, asegurando tanto la seguridad como la funcionalidad y estética de la estructura.

¿Cómo Calcular la Deflexión de una Viga?

Calcular la deflexión puede parecer complejo, pero se simplifica con fórmulas empíricas. Por ejemplo, para una viga simplemente apoyada con una carga uniforme (w = 10 kN/m) sobre un vano (L = 10m), y propiedades de material como Módulo de Young (E = 200,000 MPa) y Momento de Inercia (I = 0.0015 m^4), la deflexión se puede calcular usando ecuaciones específicas. La calculadora de SkyCiv permite verificar estos resultados de forma rápida y precisa, ofreciendo una validación indispensable para los cálculos manuales.

Cálculo de Fuerzas de Reacción en Vigas

La calculadora de vigas de SkyCiv también es una excelente herramienta para determinar las fuerzas de reacción en los apoyos de vigas en voladizo o simplemente apoyadas. Al introducir las fuerzas y las condiciones de apoyo, se obtienen rápidamente las reacciones necesarias para el análisis.

¿Qué son las Fuerzas de Reacción?

Las fuerzas de reacción son las fuerzas de apoyo que surgen en respuesta a las cargas aplicadas sobre una estructura. Su propósito es equilibrar las cargas externas, asegurando que la estructura permanezca en equilibrio estático, una condición crítica en la ingeniería estructural. Son, en esencia, las "fuerzas de soporte" que contrarrestan las acciones ejercidas por las cargas. Se determinan mediante los principios de la estática y la mecánica de materiales. En las vigas, estas fuerzas suelen ser el resultado de apoyos fijos, articulados o de rodillo, y pueden incluir componentes verticales (Vy), horizontales (Vx) y momentos (Mz) dependiendo del tipo de apoyo:

• Soportes Empotrados: Generalmente tienen reacciones Vx, Vy y Mz.
• Soportes Articulados (Pin): Típicamente tienen fuerzas de reacción verticales y horizontales (Vx, Vy).
• Soportes de Rodillo: Usualmente solo tienen una fuerza de reacción vertical (Vy).

La calculadora de SkyCiv es capaz de determinar estas reacciones para diversas configuraciones, incluyendo vigas en voladizo (que presentan una reacción de momento flector además de fuerzas en X e Y). La suma de estas fuerzas de reacción también es útil para calcular la fuerza total aplicada a la estructura.

¿Cómo Calcular las Fuerzas de Reacción en una Viga?

Las fuerzas de reacción se calculan resolviendo las ecuaciones de equilibrio estático fundamentales:

• ∑F_y = 0 (La suma de todas las fuerzas verticales y reacciones verticales es cero)
• ∑M_z = 0 (La suma de los momentos alrededor de cualquier punto es cero)

Consideremos un ejemplo simple: una viga simplemente apoyada de longitud L = 10 m con una carga uniforme w = 5 kN/m. Los apoyos están en los puntos A y B, con reacciones R_A y R_B.

1. Diagrama de Cuerpo Libre: Dibuja la viga con todas las cargas y apoyos.
2. Suma de Fuerzas Verticales: La fuerza vertical total es w * L = 5 kN/m * 10 m = 50 kN.
   R_A + R_B - wL = 0
   R_A + R_B = 50 kN
3. Suma de Momentos: Para calcular una de las reacciones (por ejemplo, R_B), toma momentos alrededor del otro apoyo (A).
   ∑M_A = 0
   - (wL) * (L/2) + R_B * L = 0
   - (50 kN) * (5 m) + R_B * 10 m = 0
   - 250 kN·m + R_B * 10 m = 0
   R_B = 250 kN·m / 10 m = 25 kN
4. Calcular la Otra Reacción: Sustituye R_B en la ecuación de fuerzas verticales.
   R_A + 25 kN = 50 kN
   R_A = 25 kN

Este es un ejemplo básico; estructuras más complejas requerirán cálculos adicionales, para lo cual la calculadora de SkyCiv es una herramienta invaluable, validando los resultados al instante.

Diagramas de Momento Flector

Un diagrama de momento flector (DMF) es una representación gráfica de las fuerzas de flexión a lo largo de una viga. Muestra los valores del momento flector en cada punto de la viga. El momento flector es una medida de la fuerza de flexión y se calcula multiplicando la carga por la distancia desde el eje neutro (la línea imaginaria donde no hay cambio en la longitud de las fibras). Puede ser positivo, negativo o cero, dependiendo de la dirección y magnitud de la carga. Para SkyCiv, un momento flector positivo generalmente indica que las fibras superiores de la viga están a compresión.

Este diagrama es crucial para los ingenieros, ya que permite comprender el comportamiento de la viga bajo carga y diseñar la viga para resistir dichas cargas de manera segura y eficiente. Se utiliza para determinar los momentos flectores máximos y mínimos y sus ubicaciones, que son puntos críticos para el diseño.

Cómo Generar un Diagrama de Momento Flector con la Calculadora

La calculadora de SkyCiv genera diagramas de momento flector de manera rápida y sencilla, incluso para vigas complejas. Los pasos son los siguientes:

1. Ingresar la longitud de la viga.
2. Agregar los soportes (dos para una viga simplemente apoyada, uno empotrado para una viga en voladizo).
3. Aplicar las fuerzas (o activar la opción de peso propio).
4. Hacer clic en 'CALCULAR' para generar el diagrama de momento flector de la viga.

Existen también fórmulas específicas para calcular los momentos flectores máximos en diversas configuraciones de vigas, disponibles en la documentación de SkyCiv.

Diagramas de Fuerza Cortante

Un diagrama de fuerza cortante (DFC) es otra herramienta esencial en ingeniería estructural, que representa la distribución de la fuerza cortante a lo largo de una viga. Es una representación gráfica donde la posición de la viga se traza en el eje horizontal y la magnitud de la fuerza cortante en el eje vertical. Este diagrama es vital para que los ingenieros determinen la fuerza cortante máxima y su ubicación, lo cual es crucial para el diseño de los elementos estructurales.

¿Cómo Calcular el Esfuerzo Cortante en una Viga?

El cálculo del esfuerzo cortante en una viga implica moverse a lo largo de la viga, trazando cómo la fuerza vertical cambia en cada punto. Generalmente, es necesario calcular primero las fuerzas de reacción en los apoyos. Se utiliza una convención de signos: la fuerza cortante positiva se asume que hace girar la sección de la viga en sentido contrario a las agujas del reloj, mientras que la fuerza cortante negativa la gira en sentido horario. La ecuación de equilibrio principal para la fuerza cortante es:

∑F_y = 0

La calculadora de SkyCiv ofrece un módulo de cálculo manual interactivo que muestra el proceso paso a paso. Por ejemplo, al realizar un corte justo después de un apoyo con una fuerza ascendente, se observa una fuerza cortante positiva que se mantiene constante hasta la aplicación de una carga puntual. Después de dicha carga, la suma de fuerzas puede resultar en una fuerza cortante negativa. Trazando estos cambios, se obtiene el diagrama de fuerza cortante completo.

Versatilidad de la Calculadora de Carga de Vigas SkyCiv

La calculadora de vigas de SkyCiv es una herramienta extremadamente versátil, capaz de analizar una amplia gama de tipos de vigas y materiales. Puede funcionar como una calculadora de vigas de acero, madera o incluso hormigón, simplemente ajustando la entrada del material.

Materiales y Secciones

Aunque la versión gratuita solo requiere el Módulo de Young (aproximadamente 200,000 MPa para acero), la versión completa de SkyCiv también admite la resistencia a la fluencia/máxima, densidad y relación de Poisson. Además, esta calculadora no se limita solo a vigas I; puede analizar una variedad de perfiles, incluyendo canales, formas rectangulares huecas e incluso formas personalizadas. Permite cargar secciones desde bibliotecas comunes como AISC, AISI, Diseño de Acero Australiano, y bibliotecas europeas y canadienses, lo que facilita enormemente el proceso de diseño y validación.

Preguntas Frecuentes (FAQ)

¿Cuál es el grado de libertad en el modo de viga simplemente apoyada?

En el contexto del análisis de vibraciones estructurales, una viga simplemente apoyada se considera un sistema con múltiples grados de libertad. El texto menciona un "modo de viga con tres grados de libertad simplemente soportado", lo que se refiere a un concepto fundamental en la teoría de la vibración estructural para analizar la resonancia y el comportamiento dinámico de la viga.

¿Qué es una viga en voladizo?

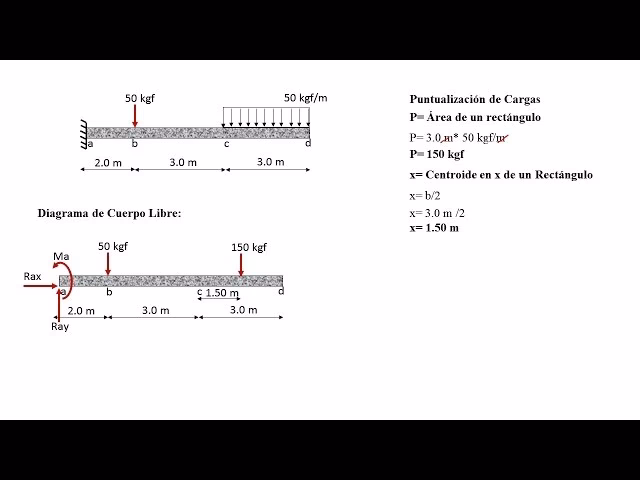

Una viga en voladizo es un elemento estructural que se extiende horizontalmente y se apoya en un solo extremo, quedando el otro extremo libre. Son ampliamente utilizadas en la construcción para soportar balcones, cubiertas, marquesinas y voladizos, así como en puentes para extender la plataforma sobre obstáculos sin pilares intermedios.

¿Cómo soporta las cargas una viga en voladizo?

Las vigas en voladizo soportan las cargas mediante una combinación de flexión y corte. La viga se dobla bajo el peso de la carga aplicada (flexión), mientras que también resiste las fuerzas de cizallamiento (corte). Para su diseño, es crucial considerar factores como el momento, la carga distribuida y la carga puntual, así como las deflexiones máximas permitidas para garantizar la estabilidad y seguridad de la estructura.

¿Qué aplicaciones tiene el concepto de viga en voladizo fuera del mundo de la construcción?

Aunque su uso principal es en la construcción, el concepto de viga en voladizo tiene aplicaciones en otros campos. En arquitectura, se utilizan para crear estructuras de diseño innovadoras y estéticamente atractivas, como balcones o fachadas flotantes. En ingeniería civil, los puentes en voladizo son comunes para atravesar grandes luces sin pilares intermedios, ofreciendo mayor libertad de diseño en terrenos difíciles. Incluso en el diseño de productos y maquinaria, el principio de una estructura anclada en un solo punto y que soporta una carga en su extremo libre es fundamental.

En resumen, las vigas simplemente apoyadas son elementos cruciales en la ingeniería, y herramientas como la calculadora de SkyCiv hacen su análisis accesible y eficiente. Desde la determinación de reacciones hasta la visualización de complejos diagramas de momento y corte, estas calculadoras son un pilar para el diseño estructural moderno.
