Calcula el Disyuntor Ideal: Seguridad Eléctrica Garantizada

En el mundo moderno, la electricidad es el motor que impulsa nuestros hogares y negocios. Sin embargo, su uso incorrecto o desprotegido puede acarrear riesgos significativos, desde daños a equipos costosos hasta situaciones de peligro para la vida. Aquí es donde entran en juego los disyuntores, guardianes silenciosos de nuestras instalaciones eléctricas. Comprender su funcionamiento y, crucialmente, cómo dimensionarlos correctamente, no es solo una cuestión técnica, sino una medida fundamental de seguridad.

Este artículo te guiará a través de los conceptos esenciales de los disyuntores, te enseñará a calcular el tamaño adecuado para diversas aplicaciones, y te brindará una visión profunda de cómo estos dispositivos protegen contra sobrecarga y cortocircuito, asegurando la integridad de tus sistemas eléctricos y, lo más importante, de las personas.

¿Qué es un Disyuntor y Por Qué es Crucial?

Un disyuntor, también conocido como interruptor automático, es un dispositivo de seguridad eléctrico diseñado para proteger un circuito eléctrico de los daños causados por una sobrecorriente, ya sea por una sobrecarga o un cortocircuito. Su función principal es interrumpir el flujo de corriente automáticamente cuando detecta una anomalía, previniendo así el sobrecalentamiento de los cables, incendios y daños a los aparatos conectados.

A diferencia de los fusibles, que deben ser reemplazados después de cada disparo, un disyuntor puede ser restablecido (rearmado) manualmente una vez que la falla ha sido corregida, lo que los convierte en una solución más conveniente y reutilizable para la protección de circuitos.

La Diferencia Clave: Disyuntor Diferencial vs. Llave Térmica

Es común confundir estos dos elementos, pero cumplen funciones distintas y complementarias en una instalación eléctrica. Ambos son vitales, pero protegen diferentes aspectos.

El Disyuntor Diferencial: Tu Protector Personal

El disyuntor diferencial (o interruptor diferencial, RCD/RCCB en inglés, o GFCI en EE. UU. y Canadá) es un elemento de protección primordial para las personas. Su principio de funcionamiento se basa en la detección de diferencias de intensidad de corriente. Internamente, cuenta con un transformador diferencial que monitorea constantemente la corriente que entra por la fase y la que sale por el neutro. En condiciones normales de funcionamiento, la corriente que entra es igual a la que sale, y el flujo magnético resultante es nulo.

Sin embargo, cuando se produce una fuga a tierra (por ejemplo, si una persona toca un cable con tensión y la corriente se desvía a través de su cuerpo hacia tierra, o si hay un aislamiento defectuoso), la corriente que circula por la fase ya no es igual a la que regresa por el neutro. Si esta diferencia supera un umbral preestablecido (generalmente 30 mA para protección de personas), el disyuntor diferencial detecta este desequilibrio, activa un pequeño electroimán y dispara, interrumpiendo el suministro eléctrico de forma casi instantánea. Esta acción rápida puede ser la diferencia entre un susto y una descarga eléctrica fatal. Por ello, el diferencial es un dispositivo de protección vital para la vida.

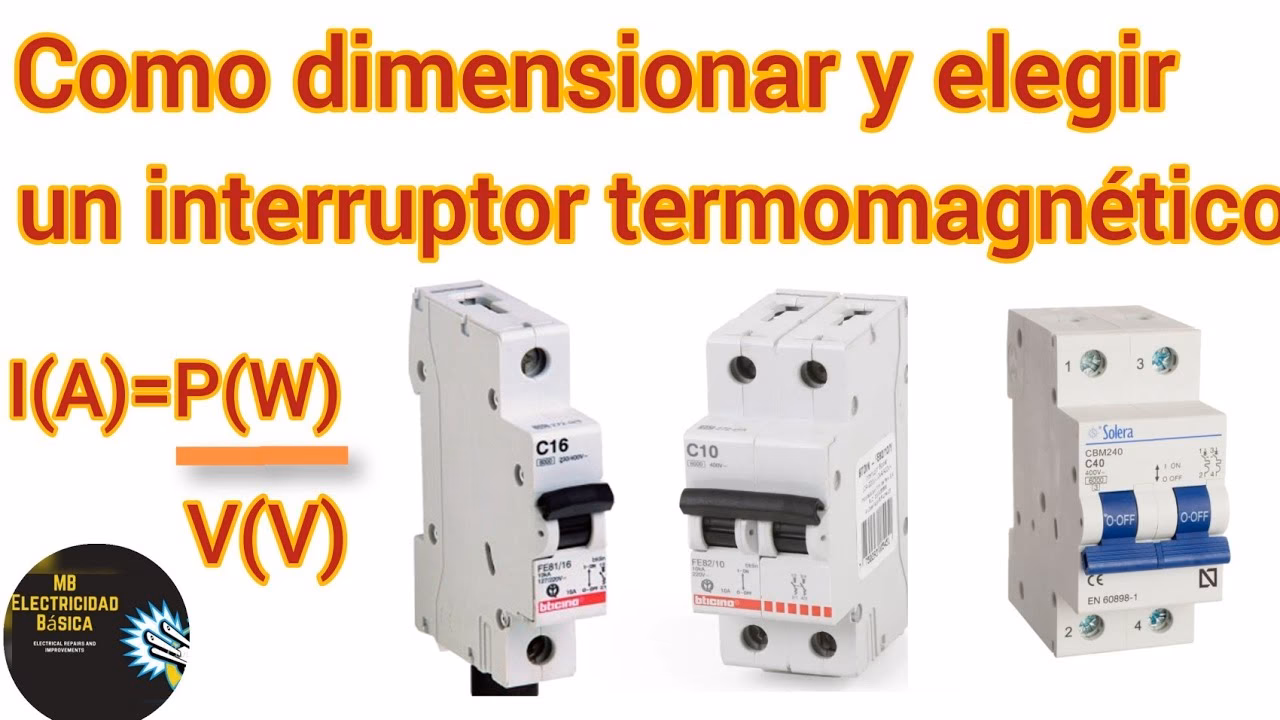

La Llave Térmica: Guardián de la Instalación

La llave térmica (o interruptor magnetotérmico, o MCB en inglés) está diseñada para proteger la instalación eléctrica y los equipos conectados, no directamente a las personas. Su nombre, magnetotérmico, revela su doble mecanismo de protección:

• Protección Térmica (contra sobrecargas): En su interior contiene un par bimetálico (dos metales con coeficientes de dilatación diferentes). Cuando una corriente superior a la calibrada circula por el bimetal durante un tiempo prolongado (indicando una sobrecarga), este se calienta, se dilata y se curva, activando el mecanismo de disparo. Este mecanismo es más lento, diseñado para permitir picos de corriente momentáneos (como el arranque de un motor) sin disparar.
• Protección Magnética (contra cortocircuitos): Incorpora un solenoide o electroimán. Ante un cortocircuito, la corriente aumenta drásticamente y de forma casi instantánea. El campo magnético generado por esta corriente excesiva es lo suficientemente fuerte como para atraer un núcleo, liberando un pestillo y separando los contactos de forma inmediata. Esta acción es crucial para evitar daños severos a los cables y equipos debido a las altísimas corrientes de cortocircuito.

Complementariedad y Ubicación: Siempre se aconseja instalar una llave térmica "aguas arriba" (antes) del disyuntor diferencial y que su calibre sea igual o menor al del diferencial. Esto se debe a que el disyuntor diferencial es un elemento más sensible y, a menudo, más costoso. La térmica, al ser la primera en reaccionar ante una sobrecarga o cortocircuito, protege al diferencial de corrientes excesivas que podrían dañarlo.

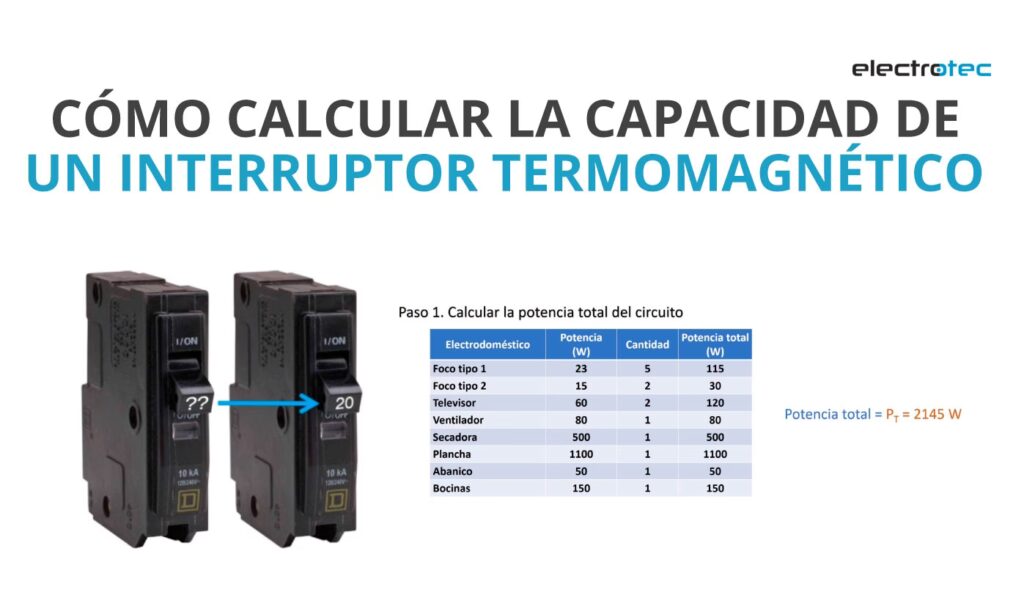

Calculando el Tamaño del Disyuntor: Un Paso a Paso Esencial

Dimensionar correctamente un disyuntor es crucial para asegurar una protección efectiva sin interrupciones innecesarias. El cálculo depende del tipo de carga y la normativa local, pero podemos establecer principios generales y un ejemplo específico.

Cálculo para Disyuntores de Inversores

Para determinar el tamaño del disyuntor de un inversor, se sigue un procedimiento específico que considera la corriente de salida continua máxima del dispositivo:

1. Multiplique la corriente de salida continua máxima del inversor por el factor de seguridad de 1.25. Este factor se aplica para tener en cuenta posibles sobrecargas temporales o arranques de motores que puedan generar picos de corriente, así como para cumplir con normativas que exigen un margen de seguridad para cargas continuas (que operan por más de 3 horas).
   Por ejemplo: Si la corriente de salida continua máxima de su inversor es de 40 Amperios (A), el cálculo sería: 40 A x 1.25 = 50 A.
2. Redondee el tamaño nominal calculado al tamaño de disyuntor estándar más cercano disponible en el mercado. Los disyuntores vienen en calibres estándar (ej. 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, etc.). En nuestro ejemplo de 50 A, si 50 A es un calibre estándar, ese sería el tamaño. Si el resultado fuera, por ejemplo, 48 A, se redondearía al siguiente tamaño estándar superior, que probablemente sería 50 A, para asegurar que el disyuntor no se dispare con la corriente normal de operación y tenga un margen para picos controlados.

Consideraciones Generales para Otros Circuitos

Aunque el ejemplo del inversor es específico, el principio de considerar la carga máxima y aplicar un factor de seguridad es común. Para circuitos domésticos o industriales, el dimensionamiento de la llave térmica se basa en la corriente máxima que el circuito puede soportar de forma segura, determinada por la sección de los cables y la potencia de los aparatos conectados. Siempre es recomendable que el calibre del disyuntor sea ligeramente superior a la corriente nominal de la carga, pero inferior a la capacidad máxima de transporte de corriente del cableado. Consultar el Código Eléctrico Nacional (NEC en EE. UU.) o las normativas locales (como el REBT en España, o normativas de cada país latinoamericano) es fundamental para un dimensionamiento preciso y seguro.

Parámetros Clave al Elegir un Disyuntor

Más allá del cálculo de la corriente, existen otros parámetros esenciales que definen la idoneidad de un disyuntor para una aplicación específica:

• Calibre o Corriente Nominal (In): Es la corriente de trabajo para la cual está diseñado el dispositivo, es decir, la corriente máxima que puede soportar de forma continua sin dispararse. Existen desde 5 hasta 64 amperios o incluso más en aplicaciones industriales.
• Tensión de Trabajo (Un): Es la tensión para la cual está diseñado el disyuntor. Es crucial que coincida con la tensión del sistema eléctrico. Existen monofásicos (ej. 110-220 V) y trifásicos (ej. 300-600 V).
• Poder de Corte (Icn o AIC - Amperage Interrupting Capacity): Es la intensidad máxima de cortocircuito que el disyuntor puede interrumpir de forma segura sin sufrir daños permanentes. Con corrientes de cortocircuito mayores a su poder de corte, se pueden producir fenómenos de arcos eléctricos incontrolables, fusión y soldadura de materiales que impedirían la apertura del circuito, e incluso la explosión del disyuntor. Los disyuntores típicos de panel doméstico suelen tener un poder de corte de 6 kA (6000 A). Es vital que el poder de corte del disyuntor sea igual o superior a la corriente de cortocircuito máxima posible en el punto de instalación.
• Poder de Cierre (Icm): Es la intensidad máxima que puede circular por el dispositivo en el momento del cierre (cuando se conecta o se reestablece) sin que este sufra daños por choque eléctrico debido a una alta corriente de irrupción.
• Número de Polos: Se refiere al número máximo de conductores (fases) que se pueden conectar y proteger simultáneamente. Existen de uno (para fase o neutro individual), dos (fase y neutro en sistemas monofásicos), tres (sistemas trifásicos sin neutro) y cuatro polos (sistemas trifásicos con neutro).

Cómo Funcionan los Disyuntores por Dentro

La capacidad de un disyuntor para proteger un circuito reside en sus ingeniosos mecanismos internos, que reaccionan a diferentes tipos de fallas.

Dispositivo Térmico: La Protección contra Sobrecarga

Este componente está presente en los disyuntores térmicos y magnetotérmicos. Consiste en un bimetal calibrado por el que circula la corriente que alimenta la carga. Cuando la corriente supera la intensidad nominal para la que está construido el aparato y esta condición se mantiene durante un tiempo (indicando una sobrecarga sostenida), el bimetal se calienta, se dilata y, debido a la diferencia en los coeficientes de dilatación de sus dos metales, se arquea. Este arqueamiento acciona un mecanismo que libera un pestillo, provocando la apertura automática del interruptor. Este retardo en el disparo es intencional, permitiendo que cargas con corrientes de arranque elevadas (como motores) funcionen sin disparos indeseados.

Dispositivo Magnético: La Protección contra Cortocircuito

Este mecanismo se encuentra en los disyuntores magnéticos y magnetotérmicos. Está compuesto por una bobina (solenoide), un núcleo y una parte móvil. La intensidad de la corriente que alimenta la carga atraviesa dicha bobina. En el caso de un cortocircuito, la corriente aumenta de forma abrupta y masiva. Este pico de corriente genera un campo magnético extremadamente fuerte en la bobina, que es capaz de atraer de forma casi instantánea al núcleo y la parte móvil, liberando el pestillo y provocando la apertura inmediata del circuito. La rapidez de esta acción es crucial para prevenir daños catastróficos causados por las enormes corrientes de cortocircuito.

La Extinción del Arco Eléctrico

Cuando un disyuntor interrumpe una corriente elevada (especialmente durante un cortocircuito), se genera un arco eléctrico entre los contactos que se separan. Este arco es una descarga de plasma conductora que puede mantener el flujo de corriente, dañar los contactos e incluso propagarse. Para evitarlo, los disyuntores incorporan cámaras de extinción de arco. En pequeños disyuntores, estas cámaras consisten en varias placas metálicas o crestas de material cerámico que dividen y enfrían el arco rápidamente. En disyuntores de mayor tamaño, como los utilizados en subestaciones eléctricas, se emplean métodos más sofisticados como el vacío, gases inertes (como el hexafluoruro de azufre, SF6) o aceite para debilitar y extinguir el arco de manera efectiva. La capacidad de ruptura o poder de corte de un interruptor es la máxima corriente de cortocircuito que es capaz de interrumpir con éxito sin sufrir daños mayores. Si la corriente de cortocircuito supera este valor, el disyuntor no podrá interrumpirla de forma segura y se destruirá.

Otros Disyuntores y Tecnologías Emergentes

Además de los tipos básicos, existen otras variantes y tecnologías en el mundo de los disyuntores:

• Dispositivo de Corriente Residual (RCD), o Disyuntor de Corriente Residual (RCCB): Como se mencionó, detecta el desequilibrio de corriente (fugas a tierra) pero no proporciona protección contra sobrecorriente. En Estados Unidos y Canadá, estos se denominan interruptores de circuito por falla a tierra (GFCI).
• Interruptor Automático de Corriente Residual con Protección contra Sobrecorriente (RCBO): Combina las funciones de un RCD (protección diferencial) y un MCB (protección magnetotérmica) en un solo dispositivo, ofreciendo una protección completa en un solo módulo.
• Disyuntor de Fuga a Tierra (ELCB - Earth Leakage Circuit Breaker): Un tipo más antiguo que detectaba la corriente en el cable de tierra directamente en lugar de detectar el desequilibrio entre fase y neutro. Ya no se usan en instalaciones nuevas porque no pueden detectar todas las condiciones peligrosas (ej. si la corriente regresa a tierra por otra ruta, como una persona en el suelo sin conexión directa a tierra).
• Reconectador: Un tipo de disyuntor utilizado en los sistemas aéreos de distribución de energía eléctrica que se cierra automáticamente después de un retardo. Se usan para evitar que las fallas de corta duración (como la caída de una rama sobre las líneas) provoquen interrupciones sostenidas, intentando restablecer el servicio varias veces antes de un disparo permanente.
• Fusible Rearmable: Pequeños dispositivos poliméricos que actúan como fusibles de "restablecimiento automático" en circuitos electrónicos de bajo voltaje. Aumentan su resistencia drásticamente al calentarse por una sobrecorriente, limitando el flujo, y vuelven a su estado de baja resistencia al enfriarse.
• Disyuntores "Inteligentes": Una tendencia creciente en la tecnología de disyuntores es la integración de capacidades de monitoreo y control remoto. Estos dispositivos pueden conectarse a una red inalámbrica, permitiendo a los usuarios monitorear el consumo de energía en tiempo real, proporcionar datos detallados a través de aplicaciones de smartphone, y en algunos casos, permitir el control remoto de circuitos individuales. Además, están siendo investigados para funciones de gestión de carga por parte de las empresas de servicios públicos, contribuyendo a una red eléctrica más eficiente y resiliente.

Preguntas Frecuentes sobre Disyuntores

¿Por qué es importante el factor 1.25 al calcular para inversores?

El factor de 1.25 se conoce como un "factor de carga continua" y se utiliza para asegurar que el disyuntor no se dispare prematuramente debido a cargas que operan por períodos prolongados (generalmente más de 3 horas) o que tienen corrientes de arranque elevadas. Proporciona un margen de seguridad para que el disyuntor pueda manejar la corriente operativa normal sin sobrecalentarse y sin dispararse innecesariamente, a la vez que sigue protegiendo contra sobrecargas reales. Cumple con estándares de seguridad eléctrica que exigen que los circuitos de carga continua estén dimensionados para al menos el 125% de la corriente nominal de la carga.

¿Cuál es la diferencia principal entre un disyuntor y un fusible?

La diferencia principal radica en su reusabilidad. Un fusible es un dispositivo de un solo uso que se quema y debe ser reemplazado después de interrumpir una sobrecorriente. Un disyuntor, en cambio, es un dispositivo rearmable que puede ser restablecido manualmente (o automáticamente en algunos casos) una vez que la falla que lo activó ha sido corregida. Ambos protegen contra sobrecorrientes, pero el disyuntor ofrece mayor comodidad y un costo operativo a largo plazo menor.

¿Con qué frecuencia debo probar mi disyuntor diferencial?

Es altamente recomendable presionar el botón de prueba (marcado con una 'T' o 'Test') de su disyuntor diferencial al menos una vez al mes. Esta prueba verifica que el mecanismo interno del disyuntor funciona correctamente y que aún puede dispararse ante una fuga a tierra. Es una medida de seguridad sencilla pero vital para asegurar la protección continua de las personas.

¿Puedo usar un disyuntor con un poder de corte menor al requerido?

No, bajo ninguna circunstancia. El poder de corte de un disyuntor (AIC) es la corriente máxima de cortocircuito que puede interrumpir de forma segura. Si un disyuntor se instala en un punto donde la corriente de cortocircuito posible es mayor que su poder de corte, el disyuntor podría fallar catastróficamente durante un cortocircuito real. Esto podría resultar en la destrucción del disyuntor, daños al equipo circundante, un incendio o incluso una explosión, comprometiendo gravemente la seguridad de la instalación y de las personas.

¿Qué son los disyuntores "inteligentes"?

Los disyuntores "inteligentes" son una evolución de los disyuntores tradicionales que incorporan tecnología digital y conectividad (generalmente inalámbrica). Estos dispositivos pueden monitorear el consumo de energía en tiempo real, proporcionar datos detallados a través de aplicaciones de smartphone, y en algunos casos, permitir el control remoto de circuitos individuales. Además, están siendo investigados para funciones de gestión de carga por parte de las empresas de servicios públicos, contribuyendo a una red eléctrica más eficiente y resiliente.

En resumen, la correcta selección y dimensionamiento de los disyuntores es un pilar fundamental de cualquier instalación eléctrica segura y eficiente. Comprender sus diferencias, sus mecanismos de operación y los parámetros clave para su elección no solo protege tus bienes, sino que salvaguarda la vida de quienes interactúan con la electricidad. Siempre prioriza la seguridad y, ante la duda, consulta a un profesional cualificado.
