Cálculo de DDP: Desentrañando la Tensión Eléctrica

En el vasto universo de la electricidad, la Diferencia de Potencial (DDP) emerge como uno de los conceptos más fundamentales y, a la vez, esenciales para comprender el funcionamiento de cualquier circuito, desde la bombilla más simple hasta los complejos sistemas electrónicos que nos rodean. Conocida también como tensión o voltaje, la DDP no es solo un término técnico; es la fuerza impulsora que permite que las cargas eléctricas se muevan, que los aparatos funcionen y que la energía fluya. Si alguna vez te has preguntado cómo se mide esa “fuerza” o cómo se calcula, estás en el lugar correcto. Prepárate para desvelar los secretos detrás de esta magnitud crucial y aprender a dominar su cálculo.

¿Qué es la Diferencia de Potencial (DDP)?

Para entender la DDP, primero debemos familiarizarnos con el concepto de Potencial Eléctrico. Imagina el potencial eléctrico como la 'altura' o 'nivel' energético que tiene una carga eléctrica en un punto específico del espacio. Así como el agua fluye de un punto alto a uno bajo debido a la diferencia de altura, las cargas eléctricas se mueven de un punto de mayor potencial eléctrico a uno de menor potencial. El potencial eléctrico se mide en Voltios (V), en honor a Alessandro Volta, el inventor de la primera batería eléctrica.

La Diferencia de Potencial (DDP), entonces, es precisamente eso: el desequilibrio o 'desnivel' de potencial eléctrico entre dos puntos distintos de un circuito. Es esta diferencia la que 'empuja' a los electrones a moverse, creando lo que conocemos como Corriente Eléctrica. Sin una DDP, no habría flujo de corriente y, por ende, ningún dispositivo eléctrico podría funcionar. Piensa en una batería: sus dos polos tienen diferentes potenciales eléctricos, generando una DDP que impulsa los electrones a través del circuito al que se conecta.

Un ejemplo clásico para ilustrar la importancia de la DDP es el de un pájaro posado en un cable de alta tensión. ¿Por qué no se electrocuta? La respuesta es sencilla: aunque el cable tenga un potencial eléctrico muy alto con respecto a la tierra, el pájaro está posado sobre un único cable. Esto significa que no hay una diferencia de potencial significativa entre sus dos patas. Si una de sus patas tocara el cable y la otra tocara la tierra o un cable con un potencial diferente, se cerraría un circuito a través de su cuerpo, y entonces sí recibiría una descarga eléctrica. La clave es la ausencia de DDP entre los puntos de contacto del pájaro.

Fórmulas Fundamentales para Calcular la DDP

El cálculo de la DDP puede abordarse desde varias perspectivas, dependiendo de los datos de los que dispongamos. A continuación, exploraremos las fórmulas más importantes y sus aplicaciones:

1. La DDP como Diferencia de Potenciales Puntuales

La definición más básica de la DDP entre dos puntos A y B es simplemente la resta de sus respectivos potenciales eléctricos. Si el potencial en el punto A es V_A y en el punto B es V_B, la DDP (U o U_AB) se calcula como:

U = VA - VB

Esta fórmula es directa y se utiliza cuando conocemos los valores de potencial eléctrico en dos puntos específicos del circuito. La unidad de medida de U sigue siendo el Voltio (V).

2. La DDP según la Primera Ley de Ohm

La Ley de Ohm es una de las relaciones más fundamentales en la electricidad, y vincula la DDP con la Resistencia Eléctrica (R) y la corriente eléctrica (I) que fluye a través de un conductor. La resistencia eléctrica mide la oposición de un material al paso de la corriente eléctrica. La fórmula es:

U = R ⋅ I

• U: Diferencia de Potencial (Voltios, V)
• R: Resistencia Eléctrica (Ohmios, Ω)
• I: Corriente Eléctrica (Amperios, A)

Esta fórmula es invaluable para entender cómo se comportan los componentes en un circuito, permitiéndonos calcular la DDP si conocemos la resistencia del componente y la corriente que lo atraviesa.

3. La DDP y la Potencia Eléctrica

La potencia eléctrica (P) representa la tasa a la que la energía eléctrica se transforma en otra forma de energía (como calor, luz o movimiento). La DDP está intrínsecamente ligada a la potencia y la corriente. Las fórmulas principales son:

P = U ⋅ I

De esta relación, podemos despejar la DDP:

U = P / I

También existe otra relación que vincula la potencia con la DDP y la resistencia:

P = U² / R

De esta, también podemos despejar U:

U = √(P ⋅ R)

• P: Potencia Eléctrica (Vatios, W)
• U: Diferencia de Potencial (Voltios, V)
• I: Corriente Eléctrica (Amperios, A)
• R: Resistencia Eléctrica (Ohmios, Ω)

Estas fórmulas son muy útiles en el diseño y análisis de circuitos, especialmente cuando se trata de dimensionar componentes o entender el consumo energético.

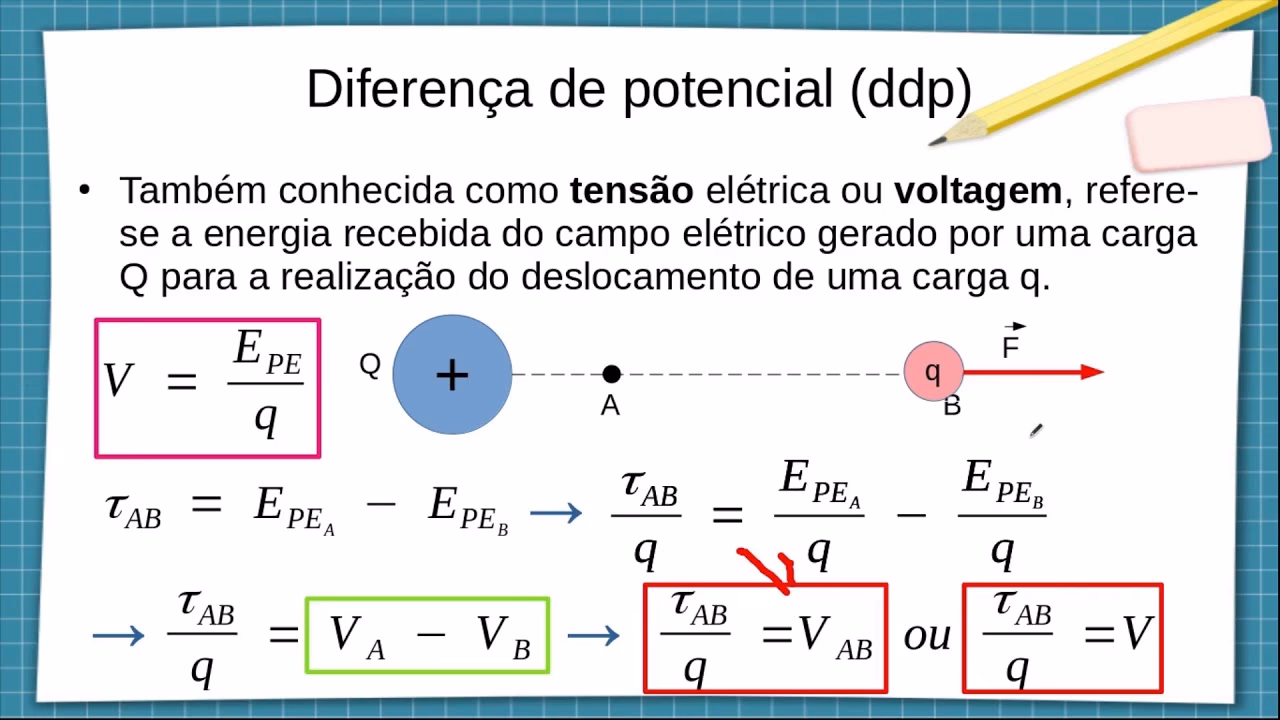

4. La DDP y la Energía Potencial Eléctrica

Finalmente, la DDP puede definirse también en términos de la energía potencial eléctrica (E_P) que una carga eléctrica (q) posee en un punto específico. Esta relación es fundamental desde una perspectiva más teórica y se expresa como:

U = EP / q

• U: Diferencia de Potencial (Voltios, V)
• E_P: Energía Potencial Eléctrica (Julios, J)
• q: Carga Eléctrica (Coulombs, C)

Esta fórmula nos recuerda que la DDP es esencialmente la energía por unidad de carga disponible para realizar trabajo eléctrico.

Ejemplos Prácticos de Cálculo de DDP

Para solidificar nuestra comprensión, veamos algunos ejemplos concretos de cómo aplicar estas fórmulas:

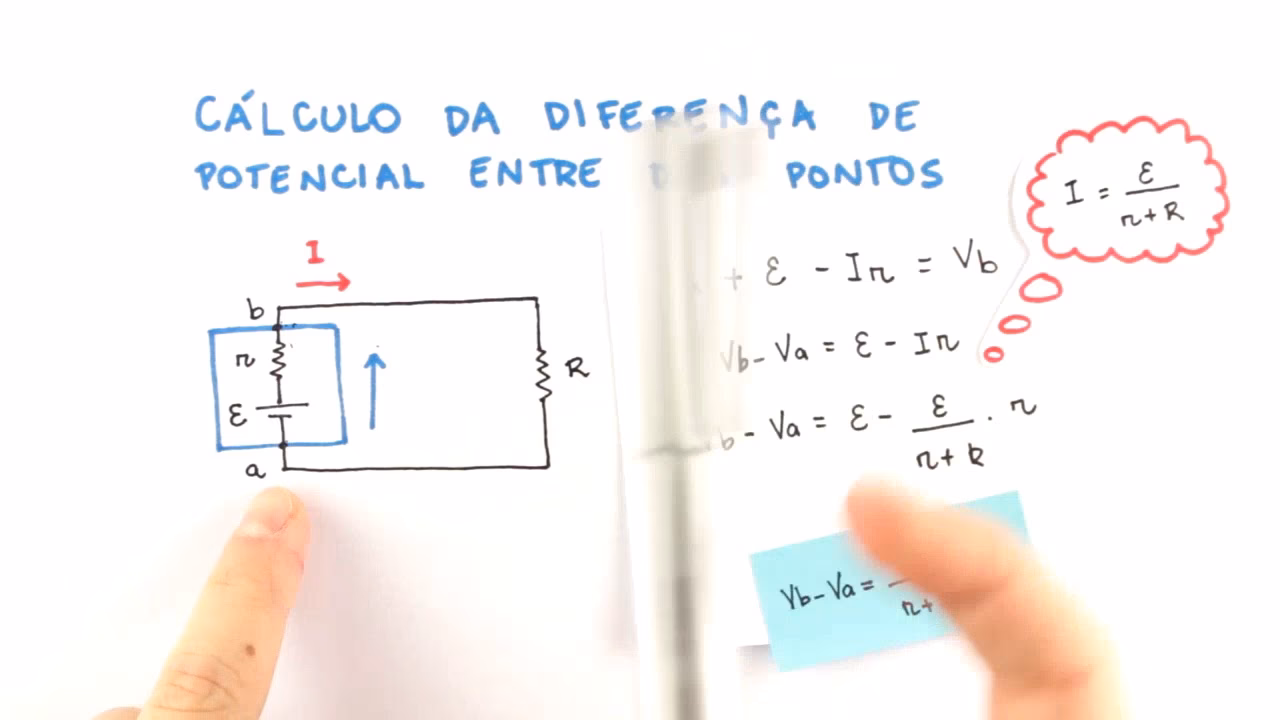

Ejemplo 1: Cálculo de DDP entre dos puntos

Supongamos que el punto A de un circuito tiene un potencial eléctrico de V_A = 200 V, y el punto B tiene un potencial eléctrico de V_B = 150 V. Para encontrar la DDP entre A y B, simplemente restamos los potenciales:

U = VA - VB
U = 200 V - 150 V
U = 50 V

En otro caso, si el punto A tiene V_A = 110 V y el punto B tiene V_B = -110 V, la DDP sería:

U = VA - VB
U = 110 V - (-110 V)
U = 110 V + 110 V
U = 220 V

Ejemplo 2: Cálculo de DDP usando la Ley de Ohm

Un conductor tiene una resistencia de 55 Ω y es recorrido por una corriente eléctrica de 2 A. ¿Cuál es la DDP a la que está sometido el conductor?

Aplicamos la Primera Ley de Ohm:

U = R ⋅ I
U = 55 Ω ⋅ 2 A
U = 110 V

Consideremos otro caso: Un resistor de 100 Ω es recorrido por una corriente eléctrica de 20 mA. Para calcular la DDP, primero convertimos los miliamperios a amperios (1 mA = 10^-3 A):

I = 20 mA = 20 ⋅ 10-3 A = 0.02 A
U = R ⋅ I
U = 100 Ω ⋅ 0.02 A
U = 2 V

Ejemplo 3: Cálculo de DDP usando la Potencia Eléctrica

Determine la DDP de una toma de corriente cuando un electrodoméstico de 1800 W es conectado a ella y es recorrido por una corriente eléctrica de 5 A.

Usamos la fórmula P = U ⋅ I y despejamos U:

U = P / I
U = 1800 W / 5 A
U = 360 V

Ejemplo 4: Problema de dos pasos con Ley de Ohm

Un resistor óhmico, cuando se le aplica una DDP de 40 V, es atravesado por una corriente eléctrica de 20 A. Cuando la corriente que lo atraviesa sea igual a 4 A, ¿cuál será la DDP en sus terminales?

Primero, calculamos la resistencia del resistor, ya que es constante para un resistor óhmico:

U = R ⋅ I
40 V = R ⋅ 20 A
R = 40 V / 20 A
R = 2 Ω

Ahora que conocemos la resistencia (2 Ω), podemos calcular la DDP para la nueva corriente:

U = R ⋅ I
U = 2 Ω ⋅ 4 A
U = 8 V

Tabla Comparativa de Fórmulas de DDP

Para una referencia rápida, aquí se resumen las principales fórmulas para calcular la DDP y sus relaciones:

Medición de la DDP

En la práctica, la DDP en un circuito se mide utilizando un instrumento llamado voltímetro o, de manera más versátil, un multímetro. Estos dispositivos se conectan en paralelo al componente o a los puntos entre los cuales se desea medir la DDP. Es crucial conectar el voltímetro de esta manera para que no altere el comportamiento del circuito, ya que tiene una resistencia interna muy alta que desvía una cantidad mínima de corriente.

Diferencia de Potencial en Pilas (Cálculo del Potencial de una Pila)

El concepto de DDP también es fundamental en la electroquímica, especialmente cuando se trata de Pilas y baterías. Aquí, la DDP se conoce como fuerza electromotriz (fem) o simplemente potencial de la pila (ΔE), y representa la máxima tensión que una pila puede generar. Se calcula antes de la construcción de la pila, basándose en las propiedades de los metales utilizados.

Potenciales Estándar de Reducción y Oxidación

Cada metal tiene una capacidad inherente para perder electrones (oxidarse) o ganarlos (reducirse). Estas capacidades se cuantifican mediante los potenciales estándar:

• Potencial-estándar de Reducción (E_red): Mide la tendencia de un electrodo a sufrir reducción (ganar electrones). Se expresa en Voltios (V).
• Potencial-estándar de Oxidación (E_oxi): Mide la tendencia de un electrodo a sufrir oxidación (perder electrones). Su valor es el mismo que el potencial de reducción, pero con signo opuesto (E_oxi = -E_red).

Estos potenciales pueden verse influenciados por factores como la temperatura y la concentración de las soluciones.

Fórmulas para Calcular el Potencial de una Pila (ΔE)

La variación del potencial de una pila (ΔE), o su DDP, se calcula utilizando los potenciales estándar de oxidación o reducción de los metales que la componen. La clave es identificar cuál metal se oxida y cuál se reduce, o simplemente cuál tiene el potencial 'mayor' y cuál el 'menor' en el contexto de la reacción espontánea:

ΔE = Ered (mayor) - Ered (menor)

O, alternativamente:

ΔE = Eoxi (mayor) - Eoxi (menor)

Un punto crucial es que para que una reacción sea espontánea y la pila funcione (es decir, genere corriente), el valor de ΔE calculado debe ser positivo.

Ejemplo 1: Cálculo del Potencial de Pila con Potenciales de Oxidación

Dadas las semirreacciones y sus potenciales de oxidación:

• 2 Fe⁺² → 2 Fe⁺³ + 2 e^- E_oxi = - 0.77 V
• 2 Cl^-1 → 1 Cl₂ + 2 e^- E_oxi = - 1.36 V

Calcule el potencial de la reacción (pila): 2 Fe⁺² + Cl₂ → 2 Fe⁺³ + 2 Cl^-1

Identificamos el potencial de oxidación mayor y menor:

• E_{oxi (mayor)} = -0.77 V (para Fe)
• E_{oxi (menor)} = -1.36 V (para Cl)

Aplicamos la fórmula:

ΔE = Eoxi (mayor) - Eoxi (menor)
ΔE = - 0.77 V - (-1.36 V)
ΔE = - 0.77 V + 1.36 V
ΔE = + 0.59 V

Dado que el valor es positivo, la reacción es espontánea, lo que indica que es una pila funcional.

Ejemplo 2: Cálculo del Potencial de Pila con Potenciales de Reducción

Considere las semirreacciones con sus respectivos potenciales-estándar de reducción:

• Ag⁺ + e^- → Ag E_red = 0.80 V
• Cu⁺² + 2 e^- → Cu E_red = 0.34 V

Calcule el potencial de la reacción (pila): Cu + 2 Ag⁺ → Cu⁺² + 2 Ag

Identificamos el potencial de reducción mayor y menor:

• E_{red (mayor)} = 0.80 V (para Ag)
• E_{red (menor)} = 0.34 V (para Cu)

Aplicamos la fórmula:

ΔE = Ered (mayor) - Ered (menor)
ΔE = 0.80 V - 0.34 V
ΔE = + 0.46 V

Como el potencial es positivo, la reacción es espontánea, confirmando que se trata de una pila.

Preguntas Frecuentes (FAQ)

¿Por qué un pájaro no se electrocuta en un cable de alta tensión?

Un pájaro no se electrocuta porque no hay una diferencia de potencial significativa entre los dos puntos de contacto de sus patas sobre el mismo cable. Para que ocurra una descarga eléctrica, debe haber un camino para la corriente a través de su cuerpo, lo cual requiere una DDP entre sus puntos de contacto y otro punto con un potencial diferente (como la tierra o un segundo cable).

¿Cuál es la diferencia entre potencial eléctrico y DDP?

El potencial eléctrico es el nivel de energía potencial por unidad de carga en un punto específico del espacio. La DDP, por otro lado, es la diferencia entre los potenciales eléctricos de dos puntos distintos. Es esta 'diferencia de nivel' la que impulsa el flujo de cargas, no el potencial absoluto de un solo punto.

¿Qué mide un voltímetro?

Un voltímetro es un instrumento diseñado para medir la Diferencia de Potencial (DDP) entre dos puntos en un circuito eléctrico. Se conecta en paralelo con el componente o la sección del circuito cuya DDP se desea conocer.

¿La DDP es lo mismo que la tensión o el voltaje?

Sí, los términos Diferencia de Potencial (DDP), tensión y voltaje son sinónimos y se utilizan indistintamente para referirse a la misma magnitud física en electricidad. Todos ellos se miden en Voltios (V).

Dominar el cálculo de la Diferencia de Potencial es un paso fundamental para cualquier persona interesada en la física, la electrónica o la ingeniería eléctrica. Comprender cómo esta magnitud se relaciona con la corriente, la resistencia, la potencia y la energía nos permite no solo analizar y diseñar circuitos, sino también entender mejor el mundo eléctrico que nos rodea. Desde la simple pila que alimenta un juguete hasta las complejas redes de distribución de energía, la DDP es la clave que lo mantiene todo en movimiento. Esperamos que este artículo haya desmitificado el cálculo de la DDP y te haya proporcionado las herramientas necesarias para explorarla con confianza.
