Guía Completa para el Dimensionamiento de Cables de Puesta a Tierra

La puesta a tierra, también conocida como conexión a tierra o sistema de tierra, es uno de los pilares fundamentales de la seguridad en cualquier instalación eléctrica. A menudo subestimada o mal comprendida, su correcta implementación es crucial para proteger tanto a las personas como a los equipos eléctricos de los peligros inherentes a las fallas. Un sistema de puesta a tierra adecuado proporciona un camino de baja impedancia para las corrientes de falla, asegurando que los dispositivos de protección (como disyuntores o fusibles) actúen rápidamente y desconecten la energía, minimizando así el riesgo de electrocución, incendios y daños a los aparatos.

El dimensionamiento del cable de puesta a tierra no es una tarea trivial ni debe realizarse al azar. Depende de múltiples factores, incluyendo el tamaño de los conductores de fase, el tipo de protección contra sobrecorriente, el material del conductor y las normativas locales. Comprender estos elementos es esencial para garantizar un sistema eléctrico seguro y eficiente. En este artículo, exploraremos en profundidad cómo se calcula y qué factores influyen en el tamaño de los conductores de puesta a tierra, desglosando los principios, las normativas y los métodos prácticos para que puedas asegurar la seguridad de tus instalaciones.

La Importancia Vital de la Puesta a Tierra en Instalaciones Eléctricas

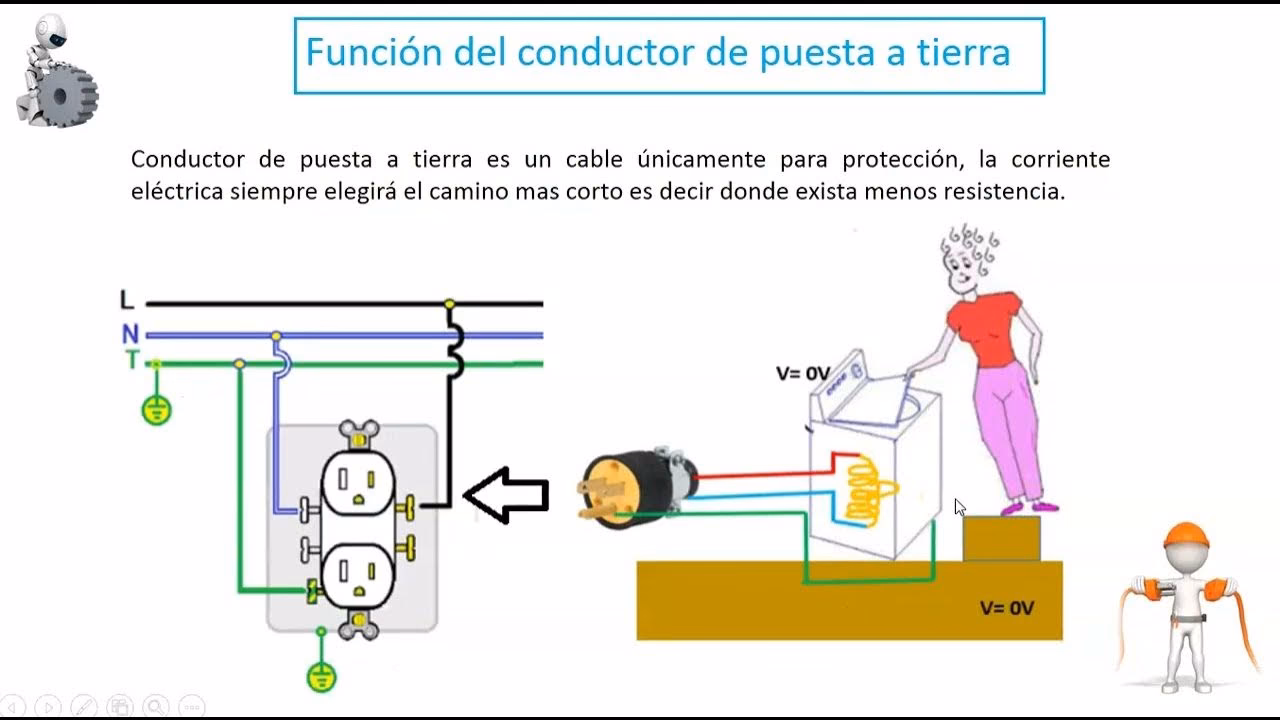

Imagina un escenario donde un cable vivo entra en contacto accidental con la carcasa metálica de un electrodoméstico o una pieza de equipo industrial. Sin una puesta a tierra efectiva, esa carcasa se energizaría a la tensión de la fuente, convirtiéndose en un peligro mortal. Cualquier persona que toque el equipo podría sufrir una descarga eléctrica severa o incluso fatal. La función principal del conductor de puesta a tierra es proporcionar una vía segura y de baja resistencia para que esta corriente de falla fluya de regreso a la fuente de alimentación, activando rápidamente el dispositivo de protección contra sobrecorriente (como un interruptor automático o un fusible).

Cuando la corriente de falla fluye a través del conductor de puesta a tierra, crea un bucle de falla que el dispositivo de protección detecta, causando la interrupción inmediata del circuito. Esto no solo protege a las personas de descargas eléctricas, sino que también previene el sobrecalentamiento de los equipos, el riesgo de incendios y daños permanentes a los componentes eléctricos. Un conductor de puesta a tierra correctamente dimensionado es capaz de soportar la corriente de falla máxima esperada durante el tiempo necesario para que el dispositivo de protección opere, sin sufrir daños o una elevación excesiva de temperatura.

Principios Fundamentales para el Dimensionamiento del Conductor de Puesta a Tierra

El dimensionamiento de un conductor de puesta a tierra se basa en la necesidad de que este pueda conducir la corriente de falla hasta que el dispositivo de protección actúe, sin que su temperatura se eleve a niveles peligrosos que puedan degradar el aislamiento o dañar el propio conductor. Varios principios guían este proceso:

• Corriente de Falla Máxima Esperada: El factor más crítico. El conductor debe ser capaz de manejar la corriente máxima que podría fluir a través de él durante una falla a tierra. Esta corriente puede ser muy alta, especialmente en sistemas con baja impedancia de fuente.
• Tiempo de Desconexión: El tiempo que tarda el dispositivo de protección (disyuntor, fusible) en detectar y despejar la falla. Cuanto más rápido sea el tiempo de desconexión, menor será la energía que el conductor de puesta a tierra tendrá que disipar.
• Material del Conductor: La resistividad de los materiales varía. El cobre es un excelente conductor con baja resistividad, mientras que el aluminio, aunque más ligero y económico, tiene una resistividad mayor, lo que implica que para la misma capacidad de corriente, se necesita una sección transversal más grande.
• Temperatura Máxima Admisible: Cada material conductor tiene una temperatura máxima que puede soportar sin sufrir daños permanentes. El dimensionamiento debe asegurar que la temperatura del conductor de puesta a tierra no exceda este límite durante una falla.
• Impedancia del Bucle de Falla: La trayectoria completa que sigue la corriente de falla desde el punto de falla, a través del conductor de puesta a tierra, de regreso a la fuente. Una baja impedancia en este bucle es crucial para asegurar que una corriente de falla suficientemente grande fluya para activar el dispositivo de protección.

Normativas y Estándares de Dimensionamiento

A nivel global, diversas normativas y estándares rigen el dimensionamiento de los conductores de puesta a tierra. Aunque los detalles pueden variar entre el Código Eléctrico Nacional (NEC) de Estados Unidos, las normas IEC europeas o las regulaciones locales de cada país, los principios subyacentes son similares. Generalmente, estas normativas establecen:

• Tamaño Mínimo: Se especifican tamaños mínimos absolutos para los conductores de puesta a tierra, independientemente del tamaño del circuito, para garantizar robustez mecánica y una capacidad mínima de corriente. Por ejemplo, en algunas normativas, el conductor de protección deberá tener una sección mínima de 2,5 mm² si está protegido mecánicamente (ej., dentro de un caño o tubería) o de 4 mm² en caso de no estarlo (ej., en bandeja portacables o directamente expuesto). Estos mínimos aseguran que el conductor tenga suficiente resistencia física para soportar las condiciones de instalación y operación.
• Relación con los Conductores de Fase: La mayoría de las normativas establecen una relación entre el tamaño del conductor de puesta a tierra y el tamaño de los conductores de fase del circuito que protege. Esta relación se basa en la capacidad de corriente de los conductores de fase y el tamaño del dispositivo de protección contra sobrecorriente.

Es fundamental consultar la normativa eléctrica específica de tu región o país, ya que el incumplimiento puede resultar en sanciones, pero lo más importante, en riesgos de seguridad inaceptables.

Métodos Comunes para el Cálculo del Conductor de Puesta a Tierra

1. Método Basado en el Conductor de Fase (Regla General)

Este es el método más común y práctico para dimensionar los conductores de puesta a tierra de equipos (EGC, Equipment Grounding Conductor). Las normativas eléctricas suelen proporcionar tablas que relacionan el tamaño del dispositivo de protección contra sobrecorriente (disyuntor o fusible) o el tamaño del conductor de fase con el tamaño mínimo requerido para el conductor de puesta a tierra. La lógica detrás de esto es que, si el dispositivo de protección es más grande (permitiendo más corriente), el conductor de puesta a tierra también debe ser capaz de manejar una corriente de falla potencialmente mayor.

Una regla general en muchos códigos es que el conductor de puesta a tierra puede ser de un tamaño menor que los conductores de fase, especialmente para circuitos de mayor capacidad. Esto se debe a que el conductor de puesta a tierra no transporta corriente continuamente bajo condiciones normales, solo durante una falla, y por un período muy corto hasta que la protección actúa.

A continuación, se presenta una tabla simplificada que ilustra esta relación, basada en principios comunes de códigos eléctricos. Es importante recordar que esta es una referencia y la normativa local debe ser la guía definitiva:

Nota: Esta tabla es solo ilustrativa y puede no reflejar exactamente las tablas de su código eléctrico local. Siempre consulte la normativa vigente.

2. Método Basado en la Corriente de Falla y Tiempo (Fórmula Adiabática)

Para sistemas más grandes o críticos, o cuando se requiere un cálculo más preciso para condiciones de falla específicas, se puede utilizar la fórmula adiabática. Esta fórmula permite calcular la sección mínima requerida del conductor de puesta a tierra basándose en la corriente de falla máxima y el tiempo de duración de la falla antes de que el dispositivo de protección actúe. La fórmula general es:

S = (I * sqrt(t)) / k

• S: Sección transversal mínima del conductor de puesta a tierra (en mm² o kcmil).
• I: Corriente de falla máxima esperada (en Amperios).
• t: Tiempo de desconexión del dispositivo de protección (en segundos).
• k: Constante que depende del material del conductor (cobre, aluminio), la temperatura inicial y final del conductor, y el tipo de aislamiento. Los valores de 'k' se encuentran en las normativas y tablas técnicas (ej., para cobre con aislamiento de 75°C, k es aproximadamente 143; para aluminio, k es aproximadamente 90).

Este método es más complejo y generalmente se reserva para ingenieros eléctricos que diseñan sistemas complejos o para verificar la adecuación de los conductores en situaciones de alta corriente de falla.

Factores Adicionales a Considerar

• Protección Mecánica: Como se mencionó, los conductores de puesta a tierra que están expuestos o no protegidos mecánicamente (ej., en bandeja portacables abierta) a menudo requieren una sección mayor que aquellos que están dentro de un conducto o tubería, para asegurar su continuidad e integridad física.
• Longitud del Conductor: Si bien la longitud no afecta directamente el tamaño requerido por la capacidad de corriente, una longitud excesiva puede aumentar la impedancia del bucle de falla, lo que podría reducir la corriente de falla y retrasar la operación del dispositivo de protección. En casos extremos, esto podría requerir un análisis más detallado.
• Tipo de Conexión: Las conexiones adecuadas son tan importantes como el tamaño del cable. Todas las conexiones deben ser firmes, limpias y resistentes a la corrosión para mantener la baja impedancia del camino de falla.
• Múltiples Circuitos: Cuando varios circuitos de un subpanel comparten un conductor de puesta a tierra común (como el conductor de puesta a tierra del alimentador), este debe dimensionarse para la corriente de falla más grande posible de cualquiera de los circuitos que sirve.

Ejemplos Prácticos de Dimensionamiento

Consideremos el escenario planteado por un usuario: «Estoy usando aluminio (#1 AWG aluminio) para mi subpanel y preferiría no intentar conectar un cable #1 a mi barra de tierra. ¿Puedo usar #4 Al para tierra?»

Para responder a esto, nos referimos a los principios de las normativas eléctricas. Según las tablas de dimensionamiento comunes (similares a las del NEC), para un conductor de fase de aluminio #1 AWG, el conductor de puesta a tierra de equipo mínimo permitido podría ser de aluminio #4 AWG o cobre #6 AWG. Esto demuestra que sí, es común y permitido que el conductor de puesta a tierra sea de un tamaño menor que los conductores de fase principales, especialmente para calibres grandes.

Otro ejemplo es el de los tamaños mínimos: «El conductor de protección deberá tener una sección mínima de 2,5 mm² si está protegido mecánicamente, por ej. dentro de un caño o de 4 mm² en caso de no estarlo, por ej. en bandeja portacables.» Estos valores son mínimos absolutos para circuitos de baja corriente y demuestran la importancia de la protección mecánica. Para circuitos de mayor corriente, el dimensionamiento se basará en la relación con el conductor de fase o el dispositivo de protección, como se vio en la tabla.

Errores Comunes y Consecuencias

Dimensionar incorrectamente un conductor de puesta a tierra puede tener consecuencias graves:

• Subdimensionamiento: Un conductor demasiado pequeño puede sobrecalentarse y fundirse durante una falla, interrumpiendo el camino de retorno de la corriente de falla. Esto dejaría el equipo energizado y peligroso, o podría causar un incendio. Además, no permitiría que la corriente de falla sea lo suficientemente alta para activar el dispositivo de protección, prolongando la duración de la falla.
• Conexiones Deficientes: Incluso con el cable del tamaño correcto, si las conexiones no son sólidas, limpias y apretadas, la impedancia en el punto de conexión será alta, impidiendo que la corriente de falla fluya eficazmente.
• Ignorar Normativas: No seguir las normativas locales no solo es ilegal, sino que expone a personas y propiedades a riesgos inaceptables.

Mantenimiento y Verificación

Aunque el conductor de puesta a tierra no requiere un mantenimiento activo constante una vez instalado, es crucial asegurar que las conexiones permanezcan íntegras a lo largo del tiempo. Las inspecciones periódicas pueden identificar corrosión, aflojamiento de terminales o daños mecánicos. Para sistemas críticos, la medición de la resistencia de la puesta a tierra es una prueba importante que verifica la efectividad del sistema en su conjunto, asegurando que la conexión a tierra es de baja resistencia y capaz de disipar las corrientes de falla. Una baja resistencia de tierra es vital para la operación segura de los sistemas de protección.

Preguntas Frecuentes (FAQ)

¿Cómo se calcula el tamaño del cable de puesta a tierra?

El tamaño del cable de puesta a tierra se calcula principalmente de dos maneras: la más común es utilizando tablas provistas en los códigos eléctricos que relacionan el tamaño del conductor de fase o del dispositivo de protección contra sobrecorriente con el tamaño mínimo requerido del conductor de puesta a tierra. Para aplicaciones más complejas, se puede usar la fórmula adiabática que considera la corriente de falla máxima, el tiempo de desconexión y las propiedades del material del conductor.

¿Cómo dimensionar correctamente un cable de tierra?

Para dimensionar correctamente un cable de tierra, es fundamental consultar la normativa eléctrica local. Generalmente, se debe seleccionar un calibre que sea capaz de conducir la corriente de falla máxima esperada hasta que el dispositivo de protección actúe, sin sobrecalentarse. Esto a menudo implica seleccionar el cable de tierra en proporción al tamaño de los conductores de fase del circuito que protege, o basándose en el tamaño del disyuntor o fusible. Asegúrese también de considerar la protección mecánica necesaria.

¿Qué medida de cable se usa para puesta a tierra?

La medida del cable de puesta a tierra varía significativamente. Existen tamaños mínimos absolutos, como 2,5 mm² para cables protegidos mecánicamente o 4 mm² para cables no protegidos, en circuitos pequeños. Sin embargo, para la mayoría de los circuitos, el tamaño se determina en relación con los conductores de fase. Por ejemplo, para un alimentador de #1 AWG de aluminio, un cable de tierra de #4 AWG de aluminio podría ser apropiado, según las tablas normativas.

¿Se puede usar un cable de tierra más pequeño que los conductores de fase?

Sí, en la mayoría de los casos, el conductor de puesta a tierra de equipo puede ser de un tamaño menor que los conductores de fase principales. Esto se debe a que el conductor de puesta a tierra solo conduce corriente durante una falla y por un período muy breve, mientras que los conductores de fase transportan corriente continuamente. Las tablas de dimensionamiento en los códigos eléctricos reflejan esta relación, permitiendo calibres menores para el conductor de tierra a medida que aumentan los calibres de los conductores de fase.

¿Qué es la impedancia de bucle de falla y por qué es importante?

La impedancia de bucle de falla es la resistencia total del camino que sigue la corriente de falla desde la fuente de energía, a través del punto de falla, el conductor de puesta a tierra, de regreso a la fuente. Es importante que esta impedancia sea lo más baja posible para asegurar que, en caso de una falla, fluya una corriente suficientemente grande para activar rápidamente los dispositivos de protección (disyuntores, fusibles), minimizando el tiempo de exposición al peligro y el daño al equipo.
