Antenas: Fórmulas y Secretos para Construir tu Dipolo

En el vasto y fascinante universo de la radiofrecuencia, las antenas son, sin duda, el componente crucial que permite la comunicación. Son la interfaz entre los circuitos eléctricos y las ondas electromagnéticas que viajan por el espacio, transformando la energía eléctrica en señales de radio y viceversa. Para los entusiastas, ya sean radioaficionados, ingenieros o simplemente curiosos, comprender cómo funcionan y cómo calcular sus dimensiones es fundamental. Este artículo te sumergirá en los principios básicos de la emisión de antenas y te proporcionará las fórmulas y consejos prácticos esenciales para la construcción de una de las antenas más populares y versátiles: el dipolo de media onda.

A menudo, nos encontramos con la necesidad de construir una antena que se adapte a nuestras circunstancias, ya sea por limitaciones de espacio, recursos o simplemente el deseo de experimentar y aprender. El dipolo de media onda es una elección común y excelente para empezar, pero su aparente simplicidad puede ocultar detalles importantes que marcan la diferencia entre un rendimiento mediocre y una transmisión o recepción óptima. Acompáñanos en este recorrido donde desvelaremos no solo las fórmulas matemáticas, sino también esos "trucos del oficio" que te permitirán maximizar el potencial de tus proyectos de antenas.

El Fascinante Mundo de las Antenas y su Principio de Emisión

Antes de sumergirnos en cálculos específicos, es crucial entender el corazón de cómo una antena logra enviar nuestra voz o datos al aire. El principio básico de la emisión de una antena es sorprendentemente elegante y se basa en la física del movimiento de la electricidad.

¿Cómo Funciona una Antena?

Imagina la electricidad viajando a través de un conductor, como un cable, a una velocidad asombrosamente cercana a la velocidad de la luz. Cuando esta corriente eléctrica en movimiento se encuentra con una interrupción o una "discontinuidad" en el conductor –como el final de un cable o un cambio abrupto en su impedancia–, una parte de esa energía se refleja de vuelta hacia su origen, la fuente de señal. Esto es similar a una onda en una cuerda que choca contra un extremo fijo y rebota.

Ahora, si la corriente que estamos enviando a través del conductor es una corriente alterna (AC), es decir, que cambia de dirección periódicamente, y la corriente reflejada regresa al punto de alimentación de la antena (donde se conecta al equipo) en el momento justo, estas ondas de corriente se superponen y se refuerzan mutuamente con los ciclos subsiguientes. Este fenómeno es lo que conocemos como la formación de ondas estacionarias. Es como empujar un columpio: si empujas en el momento adecuado, el movimiento se amplifica con poco esfuerzo. En una antena, esto significa que se necesita una cantidad mínima de energía para mantener una gran oscilación de corriente y voltaje dentro de la estructura de la antena.

Impedancia y Resonancia en Antenas

La presencia de estas ondas estacionarias es lo que permite que una antena entre en resonancia. Cuando una antena está en resonancia con la frecuencia de la señal que se le aplica, se vuelve extremadamente eficiente en la tarea de irradiar ondas de radio al espacio. Piensa en ello como una campana que suena con su tono natural cuando se le golpea correctamente.

Dentro de la antena resonante, la distribución de voltaje y corriente no es uniforme. En el punto medio del oscilador (o el punto de alimentación de un dipolo de media onda), la corriente alcanza su valor máximo, mientras que el voltaje es muy pequeño. Aplicando la Ley de Ohm (Resistencia = Voltaje / Corriente), podemos inferir que en este punto de alta corriente y bajo voltaje, la resistencia (o más precisamente, la impedancia) es baja. Por el contrario, en los extremos de la antena, la situación es exactamente opuesta: el voltaje alcanza su valor máximo, y la corriente es mínima. En estos puntos, la impedancia es alta. Esta variación de impedancia a lo largo de la antena es crucial para su diseño y adaptación a los equipos.

Antena de un Cuarto de Longitud de Onda: Principios

Aunque la pregunta inicial se refiere a una fórmula específica para una antena de un cuarto de longitud de onda, la información proporcionada se enfoca en los principios generales que rigen la emisión de una antena. Estos principios son universales y se aplican a todo tipo de antenas resonantes, incluyendo las de un cuarto de onda. El concepto de ondas estacionarias, resonancia y la distribución de impedancia son igualmente válidos para este tipo de antena.

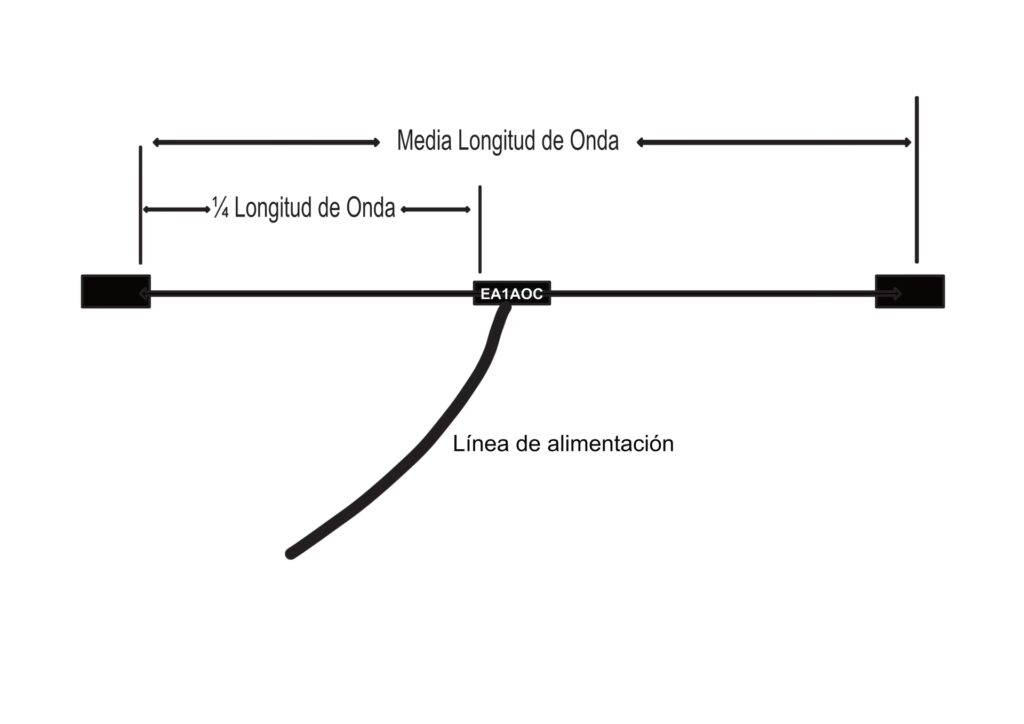

Una antena de un cuarto de longitud de onda es, como su nombre indica, un cuarto de la longitud de onda de la señal que se desea transmitir o recibir. A menudo se utiliza con un plano de tierra (como el techo de un coche o una serie de radiales en el suelo) que actúa como la otra mitad de la antena, creando efectivamente un dipolo "virtual" de media onda. Su popularidad radica en su tamaño más compacto en comparación con un dipolo de media onda completo, lo que las hace ideales para aplicaciones móviles o donde el espacio es limitado. Sin embargo, la fórmula exacta de cálculo para su longitud, si bien se deriva de la longitud de onda de la señal y un factor de velocidad, no fue proporcionada en el texto fuente, por lo que nos ceñiremos a los principios generales de funcionamiento que sí fueron detallados y que son la base para cualquier diseño de antena resonante.

El Dipolo de Media Onda: Cálculos y Consejos Prácticos

El dipolo de media onda es, quizás, la antena más fundamental y extendida en el mundo de la radio. Su simplicidad y buen rendimiento la convierten en la opción preferida para muchos aficionados. Sin embargo, su fabricación requiere más que solo cortar un cable a una longitud determinada.

¿Por Qué Elegir un Dipolo?

Cuando nos aventuramos en la construcción de una antena, a menudo nos topamos con desafíos como la falta de espacio, la complejidad de otros diseños, la escasez de recursos o la limitación de tiempo. En estas situaciones, el dipolo de media onda emerge como una solución atractiva por su relativa sencillez y eficacia. Es una antena balanceada, compuesta por dos elementos conductores de igual longitud, alimentados en el centro.

No obstante, la aparente simplicidad del dipolo puede llevar a errores comunes por parte de los principiantes. Muchos novatos confunden el término "dipolo de media onda" con sus dimensiones físicas exactas. Creen que basta con dividir la longitud de onda entre dos y conectar un cable coaxial directamente. El resultado, lamentablemente, suele ser un alto ROE (Relación de Ondas Estacionarias) y un rendimiento deficiente de la antena. Esto se debe a varios factores clave que abordaremos a continuación.

La Fórmula del Dipolo de Media Onda

Afortunadamente, para evitar el ensayo y error excesivo, existe una fórmula práctica y ampliamente aceptada para calcular la longitud total de un dipolo de media onda, considerando el factor de velocidad del conductor y otros efectos:

142.5 / f = Longitud del dipolo en metros

Donde:

• 142.5 es una constante que ya incorpora el factor de velocidad para cables de uso común.
• f es la frecuencia deseada para el dipolo, expresada en megaciclos (MHz).
• El resultado es la longitud total del dipolo en metros.

Veamos un ejemplo práctico:

Deseamos construir una antena para la frecuencia de 28.500 MHz (28.5 MHz).

142.5 / 28.5 = 5 metros

Esto significa que la longitud total de nuestro dipolo será de 5 metros. Como un dipolo consta de dos brazos, cada brazo medirá 2.5 metros desde el centro.

Errores Comunes y Soluciones en la Fabricación de Dipolos

Conocer la fórmula es solo el primer paso. La calidad de un dipolo reside en la atención a los detalles prácticos. Aquí te presentamos algunos de los errores más frecuentes y cómo subsanarlos para asegurar el mejor rendimiento de tu antena.

La Importancia del Balun: Balanceando la Conexión

Uno de los errores más significativos que cometen los principiantes es la conexión directa del cable coaxial al dipolo. Sin ahondar en detalles excesivamente técnicos, es fundamental comprender que un cable coaxial es un sistema asimétrico o desbalanceado (un conductor central y un blindaje exterior), mientras que el dipolo es una antena simétrica. Esta disparidad crea un desequilibrio en la línea de transmisión que puede llevar a problemas de ROE, radiación en el coaxial (lo que lo convierte en parte de la antena, distorsionando el patrón de radiación) e interferencias.

Para resolver este problema de balance/desbalance, existe un componente esencial: el balun (del inglés balanced/unbalanced, o balanceado/desbalanceado). Un balun 1:1 es el más recomendado para un dipolo de media onda, ya que su función principal es transformar la línea desbalanceada del coaxial en una línea balanceada para la antena, sin alterar la impedancia. Su uso es crucial para un funcionamiento óptimo y evitar problemas. Pronto profundizaremos más sobre este componente vital en un artículo dedicado.

El Grosor del Cable: ¿Más es Mejor?

La elección del cable o alambre para construir un dipolo también es un factor importante. Si bien es cierto que, en general, cuanto más grueso es el conductor, mayor será la "cobertura" de frecuencia del dipolo (es decir, el rango de frecuencias sobre el cual el ROE se mantiene aceptable), un cable excesivamente grueso puede ser inapropiado en ciertas circunstancias.

Si tu objetivo es construir un dipolo para frecuencias altas (por ejemplo, para la banda de 10 metros o superiores), utilizar un cable un poco más grueso de lo común (como 2 milímetros o más) puede ser beneficioso. Sin embargo, para bandas de frecuencias más bajas, como las de 40 u 80 metros, donde las longitudes de los dipolos son considerablemente mayores, un cable excesivamente grueso puede generar más problemas que beneficios. Su propio peso se convierte en un inconveniente, dificultando el montaje y el tensado. Además, el viento puede "embolsarlo" más fácilmente, causando movimientos y posibles daños. Económicamente, un cable más grueso es más caro, y el rendimiento adicional que podrías obtener sobre un cable de 1.5 milímetros o similar no siempre justifica el costo y las complicaciones adicionales. El equilibrio es clave.

mportant.

El Ángulo del Dipolo: Horizontal vs. V Invertida

La configuración física del dipolo en el espacio también influye en su rendimiento. Existen dos configuraciones principales: perfectamente horizontal o en "V invertida" (donde el centro es el punto más alto y los extremos caen hacia abajo). El problema principal que surge con el ángulo es la variación en la impedancia que presenta una u otra opción. Sin embargo, si sigues el consejo de utilizar un balun 1:1 en el punto de alimentación, las variaciones de impedancia debidas al ángulo se minimizan considerablemente. Esto te permite tener mayor flexibilidad; si tienes espacio, una configuración horizontal es excelente, pero si tus limitaciones de espacio o puntos de anclaje te obligan, una V invertida, siempre con un buen balun, puede funcionar muy bien.

El Estiramiento del Cable: Un Problema Silencioso

Un problema que a menudo se pasa por alto hasta que el dipolo deja de funcionar correctamente sin razón aparente es el estiramiento del cable. Si instalas un cable largo y tenso y lo dejas expuesto a los elementos durante unos meses, notarás que su propio peso, la acción del viento y las variaciones de temperatura lo estiran. Este estiramiento modifica la longitud eléctrica de la antena, sacándola de la frecuencia de resonancia deseada.

Algunos radioaficionados optan por "pre-tensar" el cable, dejándolo estirar al máximo antes de usarlo en un dipolo. Si bien es efectivo, este proceso lleva tiempo y puede ser tedioso. Una estrategia más práctica, una vez que has sintonizado y regulado tu dipolo, es tomar medidas precisas de su longitud. Luego, cada cierto tiempo (por ejemplo, cada seis meses o después de fuertes vientos), verifica que las medidas se mantengan y, si es necesario, realiza pequeños ajustes para corregir cualquier estiramiento. Esta simple práctica puede asegurar que tu dipolo mantenga un rendimiento óptimo a lo largo del tiempo.

Preguntas Frecuentes sobre Antenas y Dipolos

Aquí respondemos algunas de las dudas más comunes que surgen al trabajar con antenas y, específicamente, con dipolos:

¿Qué es una onda estacionaria en una antena?

Una onda estacionaria se forma cuando dos ondas que viajan en direcciones opuestas se superponen y se refuerzan o cancelan en puntos fijos. En una antena, esto ocurre cuando la corriente que viaja por el conductor se refleja en los extremos y se encuentra con la corriente entrante, creando puntos de voltaje y corriente máximos y mínimos que no se mueven.

¿Por qué es importante la resonancia en una antena?

La resonancia es crucial porque una antena en resonancia con la frecuencia de la señal es la más eficiente para irradiar (o recibir) ondas de radio. Cuando una antena resuena, la energía se transfiere de manera óptima desde el transmisor a la antena y al aire, minimizando las pérdidas y el ROE.

¿Qué es un balun y por qué lo necesito para mi dipolo?

Un balun es un dispositivo que convierte una línea de transmisión desbalanceada (como un cable coaxial) en una línea balanceada (como un dipolo). Lo necesitas porque el coaxial es asimétrico y el dipolo es simétrico; el balun corrige este desequilibrio, evitando que el cable coaxial irradie (lo que distorsionaría el patrón de la antena) y ayudando a mantener un bajo ROE.

¿Influye el grosor del cable en el rendimiento de un dipolo?

Sí, el grosor del cable influye. Un cable más grueso generalmente proporciona un mayor ancho de banda de operación, lo que significa que la antena mantendrá un buen ROE en un rango de frecuencias más amplio. Sin embargo, para longitudes muy grandes (bandas bajas), un cable excesivamente grueso puede ser problemático debido al peso, el costo y la resistencia al viento.

¿Cómo puedo asegurar la durabilidad de mi dipolo?

Además de usar materiales de buena calidad, es importante considerar el estiramiento del cable a lo largo del tiempo. Puedes pre-tensar el cable antes de la instalación o, más comúnmente, monitorear y ajustar la longitud de tu dipolo periódicamente para compensar el estiramiento causado por el peso y las condiciones climáticas.

Conclusión

El estudio y la construcción de antenas, en particular del dipolo de media onda, es una puerta de entrada fascinante al mundo de la radiofrecuencia. Comprender los principios fundamentales de la emisión, la importancia de las ondas estacionarias y la resonancia, y aplicar la fórmula correcta para la longitud del dipolo son pasos esenciales. Pero, como hemos visto, la excelencia reside en los detalles prácticos: el uso adecuado de un balun, la elección consciente del grosor del cable y la previsión ante el estiramiento, son factores que transformarán un simple trozo de alambre en una antena de alto rendimiento.

Esperamos que este artículo te haya proporcionado las herramientas y el conocimiento necesarios para emprender o mejorar tus propios proyectos de antenas. La experimentación y la atención a estos consejos prácticos te permitirán disfrutar plenamente de la satisfacción de ver tu señal viajar eficazmente por las ondas. ¡Manos a la obra y a seguir explorando el apasionante mundo de la comunicación inalámbrica!
