Zapatas: Cálculo de Volumen y Grosor Ideal

La cimentación es, sin lugar a dudas, la parte más crítica de cualquier estructura. Es el ancla que conecta el edificio con el suelo, distribuyendo su peso y resistiendo las fuerzas externas. Dentro de este sistema fundamental, las zapatas juegan un papel protagónico, siendo los elementos estructurales que transmiten directamente las cargas de las columnas o muros al terreno. Calcular correctamente su volumen de concreto y determinar su grosor adecuado no es solo una cuestión de eficiencia, sino una garantía de seguridad y durabilidad para toda la vida útil de la construcción. Un diseño y ejecución deficientes de las zapatas pueden acarrear problemas graves, desde asentamientos diferenciales hasta fallas estructurales que ponen en riesgo la integridad del inmueble y de sus ocupantes.

Este artículo desglosará de manera clara y práctica cómo realizar los cálculos volumétricos necesarios para tus zapatas y, lo que es igualmente importante, te guiará a través de los factores determinantes para establecer el grosor óptimo que asegure una cimentación robusta. Desde las fórmulas básicas hasta las consideraciones más avanzadas como el tipo de suelo y las normativas sísmicas, exploraremos los conocimientos esenciales para que tu proyecto se asiente sobre bases firmes.

Cómo Calcular el Volumen de Concreto para Zapatas (m³)

Calcular el volumen de concreto necesario para una zapata es un paso fundamental en la planificación y presupuestación de cualquier obra. Este cálculo te permitirá conocer la cantidad exacta de material a solicitar, evitando desperdicios o, peor aún, interrupciones por falta de concreto. La fórmula básica para el volumen es sencilla: largo x ancho x alto (o espesor).

Fórmulas Específicas para Diferentes Tipos de Zapatas:

• Zapata Aislada (Cuadrada o Rectangular):
  Si la zapata tiene una forma prismática simple, la fórmula es directa.
  Volumen (m³) = Largo (m) × Ancho (m) × Espesor (m)
  Por ejemplo, para una zapata de 2.0 m de largo, 2.0 m de ancho y 0.50 m de espesor:
  Volumen = 2.0 m × 2.0 m × 0.50 m = 2.0 m³

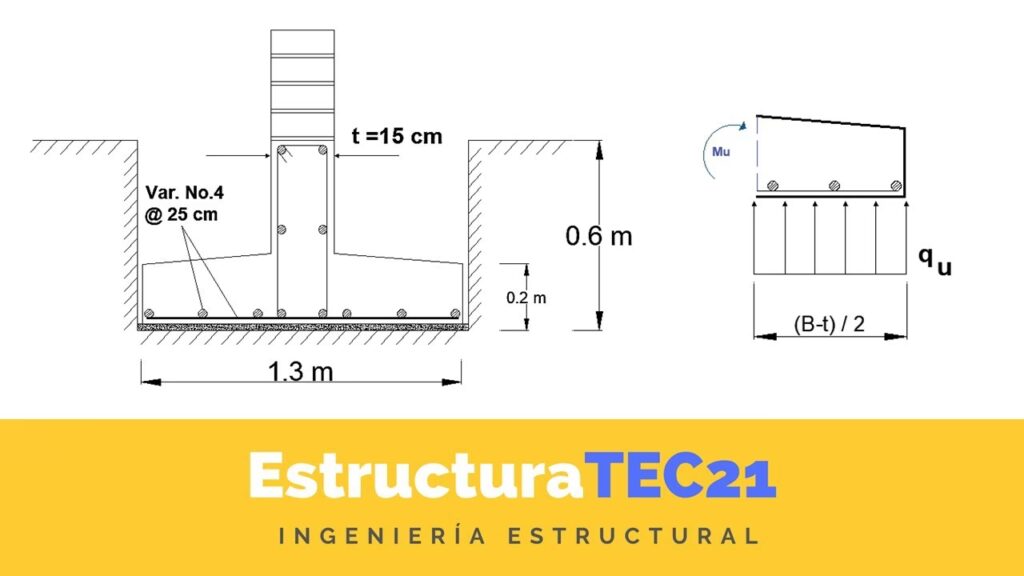

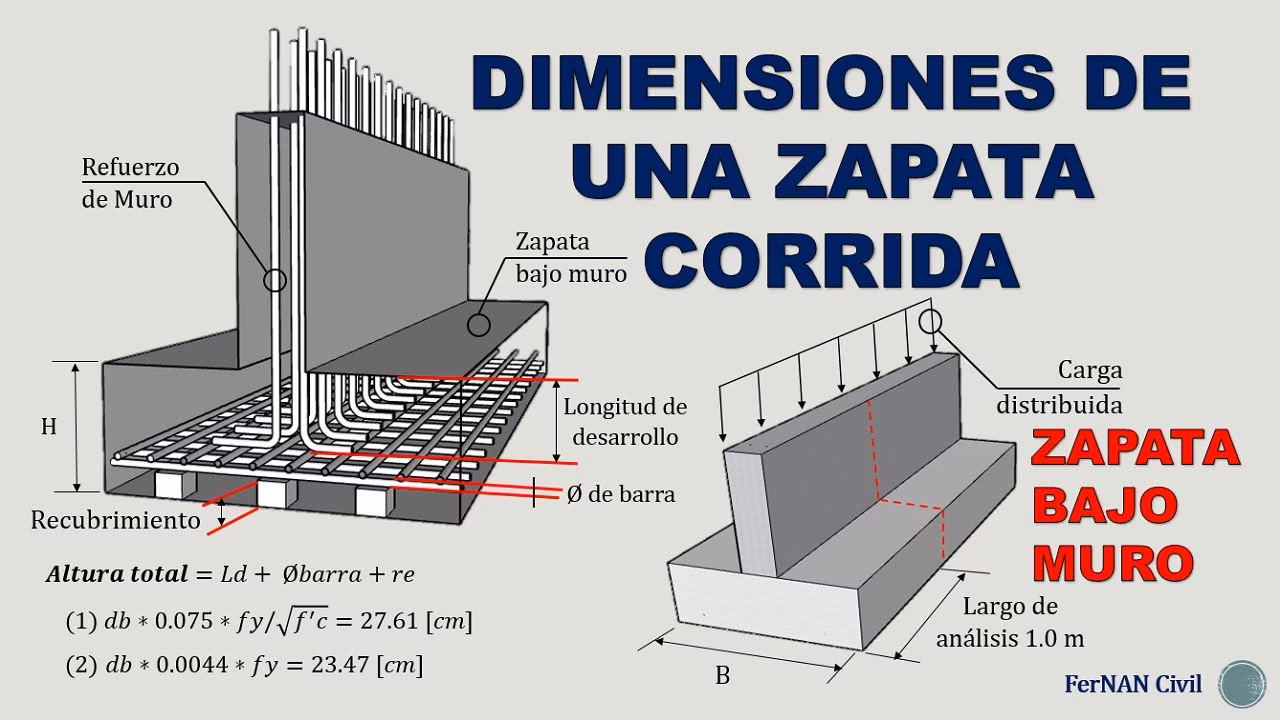

• Zapata Corrida (para muros):
  Este tipo de zapata es una franja continua bajo un muro. El cálculo se realiza por longitud.
  Volumen (m³) = Longitud Total (m) × Ancho (m) × Espesor (m)
  Si tienes una zapata corrida de 15 m de longitud, 0.80 m de ancho y 0.40 m de espesor:
  Volumen = 15 m × 0.80 m × 0.40 m = 4.8 m³
• Zapatas con Pedestal (Tronco de Pirámide o Cono truncado):
  Algunas zapatas tienen una sección superior más estrecha (pedestal) y una base más ancha. En estos casos, el cálculo se vuelve un poco más complejo, dividiendo la zapata en un prisma rectangular inferior y un tronco de pirámide superior.
  Volumen Total = Volumen del Prisma (base) + Volumen del Tronco de Pirámide (pedestal)
  La fórmula para el tronco de pirámide es V = (1/3) * h * (A1 + A2 + sqrt(A1 * A2)) donde h es la altura del tronco, A1 es el área de la base mayor y A2 es el área de la base menor. Dada la complejidad, es común simplificar o usar software especializado, o calcular un promedio si la pendiente es pequeña. Para fines prácticos en obra, a menudo se estima un volumen equivalente a un prisma con dimensiones intermedias o se considera el volumen de la base más el volumen del pedestal como un prisma simple.

Consideraciones Adicionales para el Cálculo:

• Desperdicio: Siempre es recomendable añadir un porcentaje extra al volumen calculado para tener en cuenta imprevistos, derrames, asentamientos del terreno o pequeñas variaciones en las dimensiones de la excavación. Un porcentaje común de desperdicio varía entre el 5% y el 10% para obras pequeñas y medianas.
• Desplazamiento por Armadura: Aunque el volumen del acero de refuerzo es mínimo comparado con el del concreto, en cálculos muy precisos o para grandes volúmenes, se podría considerar que la armadura ocupa un espacio que no será llenado por concreto. Sin embargo, para la mayoría de los proyectos residenciales, este desplazamiento es insignificante y no se resta del volumen total.
• Dimensiones Reales: Asegúrate de usar las dimensiones netas de diseño de la zapata. Si la excavación es más grande, no significa que debas llenar ese espacio extra con concreto, a menos que el diseño estructural lo indique.

A continuación, presentamos una tabla con ejemplos prácticos de cálculo de volumen:

*Nota: El cálculo de la zapata con pedestal es una simplificación, asumiendo el pedestal como un prisma. Para diseños complejos, siempre consulte a un ingeniero estructural.

El Grosor Ideal: ¿Qué Espesor Debe Tener una Zapata?

El grosor o espesor de una zapata es una de las decisiones más importantes en el diseño de una cimentación. No es un valor arbitrario, sino el resultado de un análisis cuidadoso de múltiples factores. Una zapata debe ser lo suficientemente gruesa para distribuir eficazmente las cargas de la estructura al suelo sin fallar por corte, flexión o punzonamiento, y sin permitir asentamientos excesivos.

Propósito Fundamental de la Cimentación y la Zapata:

1. Distribuir el Peso: La función principal es transmitir el peso total del edificio (cargas muertas y vivas) de manera uniforme sobre una superficie de terreno mayor, reduciendo la presión sobre el suelo.
2. Prevenir Asentamientos Diferenciales: Asegurar que la estructura se asiente de manera uniforme, evitando que diferentes partes del edificio se hundan a velocidades distintas, lo que podría provocar fisuras y daños estructurales.
3. Proveer Resistencia a Esfuerzos: Ofrecer resistencia a las fuerzas de flexión y corte generadas por la presión del suelo y las cargas del edificio.
4. Resistir Fuerzas Laterales: Anclar la estructura al suelo para resistir fuerzas de viento y sísmicas.
5. Proteger Materiales: Aislar los materiales sensibles de la estructura de la humedad del suelo.

Si una zapata no cumple con estas funciones, los problemas pueden ser graves, incluyendo pisos irregulares, grietas en paredes, puertas y ventanas que no cierran, y una posible inestabilidad estructural.

Factores Clave que Influyen en el Grosor:

• Capacidad Portante del Suelo: Este es el factor más crítico. Un suelo con baja capacidad portante requerirá zapatas de mayor tamaño (área) y/o mayor espesor para distribuir la carga en una superficie más amplia y evitar el punzonamiento. Un estudio de suelo es indispensable para conocer esta capacidad.
• Cargas de la Estructura: El peso total del edificio, incluyendo cargas muertas (estructura, acabados) y cargas vivas (personas, mobiliario, nieve, viento), determinará la magnitud de la carga que la zapata debe soportar. A mayor carga, mayor será el requisito de espesor y/o área de la zapata.
• Tipo de Estructura: Edificios de varios pisos, estructuras pesadas o aquellos con usos especiales (industriales, comerciales) demandarán cimentaciones más robustas que una vivienda unifamiliar.
• Normativa de Construcción (Códigos): Los códigos de construcción locales establecen espesores mínimos para diferentes tipos de cimentaciones y condiciones de suelo. En general, para zapatas aisladas y corridas en construcciones residenciales estándar y en zonas no sísmicas, un espesor mínimo de 20 a 25 centímetros (aproximadamente 8 a 10 pulgadas) es común. Para estructuras más grandes o condiciones de suelo más desfavorables, este grosor puede aumentar significativamente.
• Fuerzas Sísmicas y de Viento: En zonas con alta actividad sísmica o vientos fuertes, las zapatas deben diseñarse para resistir estas fuerzas laterales. Esto a menudo implica no solo un mayor espesor, sino también un refuerzo de acero más denso y la interconexión de zapatas mediante vigas de cimentación.
• Profundidad de la Cimentación: La profundidad a la que se excava la zapata también influye. Debe estar por debajo de la línea de congelación (en climas fríos) para evitar el levantamiento por heladas y a una profundidad donde el suelo tenga la capacidad portante adecuada.

Como regla general en construcción residencial estándar, el espesor mínimo de una zapata suele ser de 20 cm (8 pulgadas). Para zapatas que soporten muros o columnas con cargas significativas o que estén en suelos con menor capacidad portante, este espesor puede aumentar a 25 cm (10 pulgadas) o más. Es crucial que el espesor permita el correcto desarrollo del acero de refuerzo y proporcione la rigidez necesaria para distribuir las cargas de manera uniforme.

Tipos Comunes de Cimentaciones y su Influencia en el Grosor de las Zapatas

El grosor de una zapata no se decide en el vacío; está intrínsecamente ligado al tipo de cimentación general y a cómo interactúa con el resto de la estructura. A continuación, exploramos algunos tipos comunes de cimentaciones y cómo el concepto de grosor se aplica a ellas:

• Cimentación de Espacio de Arrastre (Crawlspace): Consiste en una cama de grava compactada y varias zapatas de concreto. Las zapatas en este sistema suelen ser relativamente poco profundas y de un grosor estándar (20-30 cm o 8-12 pulgadas), ya que su función es soportar los muros de carga y columnas que a su vez soportan el piso superior. Es una buena opción para áreas con espacio limitado o propensas a inundaciones leves, siempre que el drenaje del suelo sea adecuado.
• Cimentación de Sótano: Es muy común y se compone de muros de concreto de entre 20 a 30 cm (8-12 pulgadas) de espesor, sobre una losa de piso de sótano. Las zapatas bajo estos muros deben ser lo suficientemente gruesas y anchas para soportar el peso combinado del muro y la estructura superior, además de resistir la presión lateral del suelo y el agua. En áreas con niveles freáticos altos, el espesor y la impermeabilización son cruciales para evitar la intrusión de agua.
• Losa sobre Terreno (Slab-on-grade): Se trata de una losa de concreto vertida directamente sobre el suelo nivelado y compactado, después de instalar las tuberías y cableado. En este tipo, la losa misma actúa como cimentación. El espesor de la losa varía, pero las secciones perimetrales y bajo muros de carga (que actúan como zapatas integradas o engrosamientos) son significativamente más gruesas, a menudo 30 cm (12 pulgadas) o más, para proporcionar la rigidez y el soporte necesarios. Es ideal para climas cálidos sin línea de helada profunda.
• Losa Monolítica: Similar a la losa sobre terreno, pero se vierte en una sola pieza junto con los engrosamientos perimetrales o las zapatas integradas. Esto crea una estructura muy rígida y es adecuada para áreas propensas a la expansión del suelo por heladas o donde el suelo necesita soporte adicional para cargas pesadas. Los engrosamientos actúan como las zapatas, y su diseño es parte integral del espesor total de la losa.
• Cimentaciones por Pilotes: Necesarias en suelos muy blandos o áreas propensas a inundaciones. Los pilotes se hincan profundamente en el suelo hasta alcanzar un estrato resistente. Sobre los pilotes se construye una viga de cimentación o cabezal que conecta los pilotes y sobre la cual se asienta la estructura. Las zapatas no son un elemento principal aquí, sino que la viga o cabezal que distribuye la carga a los pilotes puede tener un espesor considerable, a menudo superior a 60 cm (24 pulgadas), dependiendo de las cargas.
• Cimentación de Pilares y Vigas (Pier and Beam): Consiste en pilares de concreto espaciados uniformemente, conectados por vigas de madera o acero. Las zapatas bajo cada pilar son cruciales y deben tener el grosor adecuado para soportar la carga concentrada del pilar y transmitirla al suelo. Este tipo es ideal para áreas sísmicas o propensas a inundaciones, ya que eleva la estructura del suelo. El tamaño y grosor de las zapatas dependerán de la carga de cada pilar y las condiciones del suelo.

En todos estos sistemas, el espesor de la zapata (sea un elemento individual o parte de una losa engrosada) es vital para la capacidad de la cimentación de soportar las cargas verticales, resistir las fuerzas de corte y punzonamiento del suelo y garantizar la estabilidad a largo plazo. La interacción entre la zapata, el suelo y la estructura es compleja y subraya la importancia de un diseño profesional.

Factores Determinantes en el Diseño y Grosor de Zapatas

El diseño de zapatas es un proceso técnico que va más allá de un simple cálculo de volumen. Implica un análisis profundo de varios factores interrelacionados para garantizar la seguridad y durabilidad de la estructura. Los principales factores a considerar para determinar el grosor y las dimensiones de una zapata son:

1. Capacidad Portante del Suelo:

El suelo es el soporte final de la estructura. Su capacidad para soportar carga (presión admisible) es el factor más influyente. Un estudio geotécnico (o estudio de suelos) es fundamental para determinar esta capacidad, así como otras propiedades importantes como la cohesión, el ángulo de fricción interna y la presencia de niveles freáticos. Si el suelo tiene baja capacidad portante, las zapatas deberán ser más grandes en área y/o más profundas y gruesas para distribuir la carga en una mayor superficie y a un estrato más competente.

2. Cargas de la Estructura:

Se deben calcular todas las cargas que la zapata recibirá, incluyendo:

• Cargas Muertas (CM): Peso propio de la estructura (columnas, vigas, losas, muros, techos, acabados, etc.).
• Cargas Vivas (CV): Peso de las personas, mobiliario, equipos, nieve, etc., que variarán según el uso del edificio.
• Cargas Accidentales: Fuerzas de viento, sismo, empuje de tierra, etc.

El diseño de la zapata debe considerar la combinación más desfavorable de estas cargas para asegurar que la cimentación pueda soportarlas sin problemas.

3. Normativa de Construcción Local y Códigos Sísmicos:

Cada región tiene códigos de construcción específicos que establecen requisitos mínimos para el diseño y construcción de cimentaciones. Estos códigos suelen especificar:

• Espesores mínimos de zapatas y muros de cimentación (comúnmente 20-25 cm o 8-10 pulgadas como mínimo para residenciales).
• Profundidades mínimas de cimentación (para evitar la acción de las heladas o garantizar un soporte adecuado).
• Requisitos de refuerzo de acero.
• Consideraciones especiales para zonas sísmicas, que pueden demandar zapatas más robustas, interconectadas con vigas de cimentación y con mayor refuerzo.

El cumplimiento de la normativa es obligatorio y asegura que el diseño cumpla con estándares de seguridad probados.

4. Condiciones Ambientales y Geológicas Específicas:

• Zonas Sísmicas: En regiones propensas a terremotos, el diseño de la zapata es mucho más crítico. Se requiere un diseño que resista fuerzas laterales significativas, lo que a menudo implica zapatas más gruesas, con mayor refuerzo y la inclusión de vigas de amarre para que la cimentación actúe como un conjunto rígido.
• Nivel Freático: La presencia de agua subterránea puede reducir la capacidad portante del suelo y ejercer presión hidrostática sobre la cimentación. Esto puede requerir zapatas más profundas, sistemas de drenaje y una impermeabilización adecuada.
• Suelos Expansivos o Colapsables: Algunos suelos cambian drásticamente de volumen con la humedad (expansivos) o se colapsan al saturarse. Estos suelos requieren diseños de cimentación especiales, a menudo con zapatas más profundas o losas rígidas para mitigar sus efectos.
• Vientos Fuertes: En zonas con vientos huracanados, las zapatas deben proveer un anclaje suficiente para resistir las fuerzas de levantamiento y vuelco que el viento puede ejercer sobre la estructura.

Dada la complejidad y la importancia de estos factores, la intervención de un ingeniero estructural es no solo recomendable, sino esencial para el diseño de zapatas, especialmente en proyectos de envergadura o en condiciones de suelo desafiantes. Un profesional podrá evaluar todos estos elementos y diseñar la solución de cimentación más segura y eficiente para tu proyecto.

Preguntas Frecuentes (FAQ) sobre Zapatas

¿Por qué es importante calcular el volumen exacto de concreto para zapatas?

Calcular el volumen exacto de concreto es crucial por varias razones: permite presupuestar con precisión los materiales, evitar sobrecostos por exceso de compra o retrasos en la obra por falta de material, y asegura que la zapata tenga las dimensiones de diseño para cumplir su función estructural. Un cálculo preciso optimiza recursos y tiempo.

¿Qué pasa si una zapata es demasiado delgada?

Si una zapata es demasiado delgada, puede fallar por punzonamiento (la columna o muro atraviesa la zapata), por flexión (la zapata se agrieta o se rompe por doblamiento) o por corte. Esto llevaría a asentamientos diferenciales, fisuras en la estructura, fallas estructurales graves e incluso el colapso del edificio. Una zapata delgada no puede distribuir adecuadamente las cargas al suelo.

¿Siempre se necesita un ingeniero para el diseño de zapatas?

Para la mayoría de las construcciones, especialmente residenciales y comerciales, la respuesta es sí. Un ingeniero estructural es el profesional capacitado para evaluar las cargas de la estructura, las propiedades del suelo (mediante un estudio geotécnico), la normativa local y las condiciones ambientales (sismo, viento) para diseñar las zapatas con las dimensiones y refuerzos adecuados. Su experticia es indispensable para garantizar la seguridad y durabilidad de la cimentación.

¿Cómo afecta el tipo de suelo al diseño de la zapata?

El tipo de suelo es un factor determinante. Suelos arcillosos pueden ser expansivos o compresibles, requiriendo zapatas más profundas o rígidas. Suelos arenosos pueden tener baja cohesión, exigiendo zapatas más anchas. La capacidad portante del suelo dicta el área de la zapata, mientras que su compresibilidad y la presencia de agua influyen en la profundidad y el refuerzo necesario. Un estudio de suelo es el punto de partida esencial.

¿Cuál es la diferencia entre una zapata y una losa de cimentación?

Una zapata es un elemento de cimentación puntual o lineal que soporta una columna o un muro, transmitiendo sus cargas a un área localizada del suelo. Existen zapatas aisladas (para columnas) y zapatas corridas (para muros). Una losa de cimentación (o platea) es una losa de concreto continua que cubre toda el área de la edificación, distribuyendo la carga de todos los elementos estructurales sobre una superficie mucho mayor del terreno. Se usa típicamente cuando el suelo tiene baja capacidad portante, cuando las zapatas aisladas serían demasiado grandes y se solaparían, o para reducir los asentamientos diferenciales en suelos irregulares.

Conclusión

Las zapatas son los héroes silenciosos de cualquier edificación, el punto donde la estructura se encuentra con la tierra y donde comienza su estabilidad. Comprender cómo calcular su volumen de concreto con precisión y, más importante aún, determinar su grosor óptimo, es una habilidad esencial para cualquier profesional de la construcción. Hemos visto que el proceso no es meramente aritmético, sino que implica una profunda consideración de la capacidad del suelo, las cargas del edificio, la normativa vigente y las condiciones ambientales específicas del lugar.

Desde las zapatas aisladas hasta las complejas losas de cimentación, cada tipo demanda un análisis particular para asegurar su funcionalidad y durabilidad. La inversión en un estudio de suelo adecuado y la consulta con un ingeniero estructural no son un gasto, sino una inversión inteligente que garantiza la seguridad, previene problemas costosos a largo plazo y asegura que tu construcción se mantenga firme, resistiendo el paso del tiempo y los desafíos del entorno. Una cimentación bien diseñada es la base de un futuro seguro y sólido para cualquier proyecto.
