Moldeo por Inyección: Claves de Cálculo y Eficiencia

En el dinámico mundo de la fabricación de plásticos, la precisión y la eficiencia son los pilares del éxito. El moldeo por inyección, una técnica fundamental para dar forma a innumerables productos, depende críticamente de un entendimiento profundo de sus parámetros clave. Desde el momento en que el plástico fundido entra en el molde hasta que la pieza terminada es expulsada, cada segundo cuenta. Comprender y optimizar el tiempo de enfriamiento, la velocidad de inyección y, sobre todo, el ciclo de moldeo, no es solo una cuestión de ingeniería, sino una estrategia directa para asegurar la calidad del producto, reducir costos y disparar la productividad. Este artículo desglosará estas métricas esenciales, proporcionando las herramientas y el conocimiento para dominar el arte de la inyección de plásticos.

El Corazón de la Producción: ¿Qué es el Ciclo de Moldeo?

Para cualquier profesional involucrado en el procesamiento de plásticos, el tiempo del ciclo de moldeo es, sin duda, la métrica de rendimiento más trascendental. Se define como el tiempo total que se requiere para transformar una carga de plástico fundido dentro del molde en una pieza completamente terminada. Típicamente, este ciclo abarca el lapso desde el instante en que el plástico es inyectado en la cavidad hasta el comienzo de la siguiente inyección. Es una medida integral que encapsula la eficiencia de todo el proceso.

El ciclo de moldeo no es una constante inmutable; es intrínsecamente dependiente de varios factores críticos. El diseño específico del molde juega un papel fundamental, al igual que la configuración de la cavidad de la pieza y las características inherentes del material que se está moldeando. El tiempo de ciclo total se compone de varias fases secuenciales: el tiempo necesario para inyectar el plástico, el crucial tiempo de enfriamiento del material, el tiempo para abrir el molde, la expulsión de las piezas y, finalmente, el cierre del molde para iniciar un nuevo ciclo.

Factores Determinantes del Tiempo de Enfriamiento

El tiempo de enfriamiento del material, una de las fases más prolongadas del ciclo, está directamente influenciado por el diseño de las líneas de enfriamiento dentro del molde. Un diseño eficiente de estas líneas puede acortar significativamente este período. Asimismo, el espesor del material moldeado, es decir, el tamaño y la geometría de la pieza, es un factor predominante: las piezas más gruesas o con geometrías complejas requerirán más tiempo para disipar el calor y solidificarse. Adicionalmente, el tipo específico de material plástico utilizado es un determinante clave, ya que cada polímero posee propiedades térmicas únicas que afectan su velocidad de enfriamiento.

Ciclo Teórico vs. Ciclo Real: La Brecha de la Productividad

Existe un tiempo de ciclo básico o teórico que se establece para un proceso y molde específicos, representando el rendimiento óptimo diseñado. Sin embargo, la realidad operativa a menudo diverge de este ideal. El operador de la máquina y las condiciones operacionales en el momento de la producción ejercen una influencia considerable en el tiempo del ciclo real que se logra. Lamentablemente, muchas empresas miden el tiempo del ciclo de moldeo de manera indirecta y retrospectiva, dividiendo el tiempo total de producción de un lote por el número de piezas fabricadas. Si bien esta información puede ser útil para fines contables o de ingeniería, su impacto en la gestión operativa en tiempo real y la mejora continua es limitado.

La situación ideal, y la más beneficiosa, es medir de forma continua y presentar el tiempo del ciclo a lo largo de toda la jornada laboral. Esta práctica permite a la dirección mantener una vigilancia estrecha sobre el rendimiento real del recurso central de una planta de moldeo, asegurándose en tiempo real de que la planta opera a su máxima capacidad. Factores como las acciones y decisiones del operador, la condición y el mantenimiento del equipo, y las condiciones ambientales pueden contribuir al ciclo de moldeo real. La detección temprana de cualquier inhibidor del ciclo puede conducir a correcciones rápidas, lo que se traduce directamente en un aumento significativo de la productividad.

La Importancia de la Consistencia: Ni Muy Rápido, Ni Muy Lento

El diseño del molde y el proceso establecen el tiempo de ciclo operativo teórico, que puede considerarse el ciclo óptimo o el mejor ciclo global. Operar más lento que este óptimo teórico, por supuesto, significa ser menos productivo y eficiente. Sin embargo, es crucial entender que operar más rápido que el ciclo diseñado no es necesariamente algo positivo. Por ejemplo, si un tiempo de ciclo óptimo es de 11 segundos, pero el trabajo se está realizando en 10 segundos, la pieza puede parecer aceptable mientras está en la máquina, pero podría fallar las pruebas de calidad más adelante en la línea de producción. El monitoreo continuo del tiempo del ciclo puede disparar una alerta de calidad de inmediato, permitiendo una verificación rápida del producto y la toma de medidas correctivas para evitar la producción de más piezas defectuosas. A menudo, la mejor práctica es esforzarse por alcanzar la velocidad teórica – ni más ni menos – de manera consistente.

Mantenimiento y Habilidad del Operador: Pilares de la Eficiencia

Máquinas con un mantenimiento adecuado son inherentemente más rápidas y confiables, proporcionando un rendimiento más consistente. La experiencia y habilidad del operador también pueden marcar una gran diferencia en el ciclo de moldeo y, por ende, en la productividad de la máquina y de la planta. Contar con un sistema que realice un seguimiento histórico del tiempo del ciclo, gestione los programas de mantenimiento y sea capaz de registrar cuál debería ser el tiempo del ciclo para cada máquina, es esencial para incrementar la productividad y la rentabilidad de la producción, además de proporcionar una capacidad de planificación y programación mucho más adecuada.

Consideremos un ejemplo: un molde está diseñado para un ciclo de diez segundos. Un operador con menor capacidad podría hacer funcionar la máquina en un ciclo de 11 segundos para poder cumplir con sus deberes y producir piezas de buena calidad. Ese segundo adicional en el tiempo del ciclo representa una reducción del 10% en la productividad, lo que significa que un trabajo determinado tomará un 10% más de tiempo en completarse, y la producción total de la máquina por turno se reducirá en un 10%. Llevar la máquina de nuevo a la velocidad diseñada se traduce en una mejora del 11% con respecto a la tasa reducida (dividiendo 9 segundos entre 10 para obtener el porcentaje de mejora), con el consiguiente aumento de la eficiencia y la productividad, y una reducción de costos.

Realizar un seguimiento del rendimiento de moldeo (tiempo del ciclo) para cada máquina también brinda una oportunidad para mejorar la gestión de la planta y lograr un rendimiento óptimo. Un molde determinado puede funcionar eficazmente en un ciclo de 10 segundos en una máquina, pero en un ciclo de 8 segundos en otra. Si todo lo demás es igual, quizás sería mejor ejecutar el trabajo en la segunda máquina. Teniendo en cuenta otros trabajos y sus tasas de ejecución particulares, cambios de color, prioridades, programas de mantenimiento, disponibilidad del operador y otras consideraciones, es posible favorecer tareas alternativas. Estas decisiones son difíciles sin una buena información sobre el rendimiento por molde, máquina y operador.

La Clave de la Eficiencia: ¿Cómo se Calcula el Tiempo de Enfriamiento?

Como hemos visto, el tiempo de enfriamiento es un componente crucial del ciclo de moldeo, a menudo el más prolongado. Un cálculo preciso de este tiempo es fundamental para optimizar el proceso y asegurar la calidad de la pieza. En el moldeo por inyección, el tiempo de enfriamiento se puede estimar utilizando una ecuación que vincula este tiempo con la geometría del molde, las propiedades del material y las condiciones de procesamiento. Esta ecuación, aunque simplificada, proporciona una base sólida para la planificación:

t_c = (a * x^2) / (pi * T_d * h)

Donde:

• t_c es el tiempo de enfriamiento, expresado en segundos. Este es el resultado que buscamos, indicando cuánto tiempo debe permanecer la pieza en el molde para solidificarse adecuadamente.
• a es una constante que depende de la forma y el tamaño de la cavidad del molde. Esta constante es específica para cada diseño de pieza y molde, reflejando cómo la geometría influye en la disipación del calor.
• x es el espesor promedio de la pared de la pieza, en metros. Este término es crítico porque el calor debe fluir a través de esta distancia. La presencia de x^2 en la ecuación subraya que el tiempo de enfriamiento aumenta drásticamente con el aumento del espesor de la pared; duplicar el espesor cuadruplica el tiempo de enfriamiento, lo que resalta la importancia de diseñar piezas con paredes lo más delgadas posible sin comprometer la integridad estructural.
• pi es la constante matemática Pi, aproximadamente 3.14159.
• T_d es la diferencia de temperatura entre la masa fundida del plástico y el molde, en grados Celsius. Una mayor diferencia de temperatura (es decir, un molde más frío o un plástico inyectado a una temperatura más alta, dentro de los límites seguros) crea una mayor fuerza impulsora para la transferencia de calor, acelerando el enfriamiento.
• h es el coeficiente de transferencia de calor entre el plástico y el molde, en vatios por metro cuadrado por grado Celsius (W/m²°C). Este coeficiente mide la eficiencia con la que el calor se transfiere desde el plástico caliente a la superficie del molde. Un valor más alto de h indica una transferencia de calor más eficiente, lo que resulta en un tiempo de enfriamiento más corto. Factores como la conductividad térmica del plástico, el contacto entre el plástico y el molde, y la eficiencia del sistema de enfriamiento del molde influyen en este coeficiente.

Es fundamental tener en cuenta que esta ecuación asume que el calor fluye predominantemente en una sola dirección, a lo largo del espesor de la pared. Esta es una suposición razonable y adecuada para piezas con paredes delgadas y secciones transversales uniformes. Sin embargo, su precisión puede disminuir significativamente para piezas más complejas o de paredes gruesas, donde la transferencia de calor multidireccional y los puntos calientes localizados pueden jugar un papel más importante. Para estas situaciones, se requieren simulaciones más avanzadas y experiencia práctica.

Optimizando el Flujo: ¿Cómo Calcular la Velocidad de Inyección?

La velocidad de inyección es otro parámetro vital en el moldeo por inyección, que afecta directamente el llenado del molde, la calidad superficial de la pieza y la prevención de defectos. Se refiere a la rapidez con la que el plástico fundido se introduce en la cavidad del molde. Un control adecuado de la velocidad de inyección es crucial para asegurar que el molde se llene completamente sin generar tensiones excesivas o degradación del material.

La velocidad de inyección (S, en cm/seg) se puede calcular utilizando una fórmula sencilla:

S = Q / A

Donde:

• S es la velocidad de inyección.
• Q es el caudal de plástico fundido (volumen por unidad de tiempo), típicamente en cm³/seg. Este valor está determinado por el volumen de disparo de la máquina y el tiempo de inyección.
• A es el área de la sección transversal de la compuerta o punto de entrada por donde el plástico ingresa a la cavidad del molde, en cm². Esta área es crítica, ya que un área más pequeña para un mismo caudal resultará en una mayor velocidad de inyección.

Un cálculo y control precisos de la velocidad de inyección permiten un llenado uniforme y rápido de la cavidad, lo que es esencial para evitar líneas de soldadura, marcas de flujo y otras imperfecciones superficiales, garantizando así la calidad final de la pieza moldeada.

La Esencia del Moldeo: ¿Qué Técnica se Utiliza para Dar Forma a un Material Plástico Fundido Mediante un Sistema de Refrigeración?

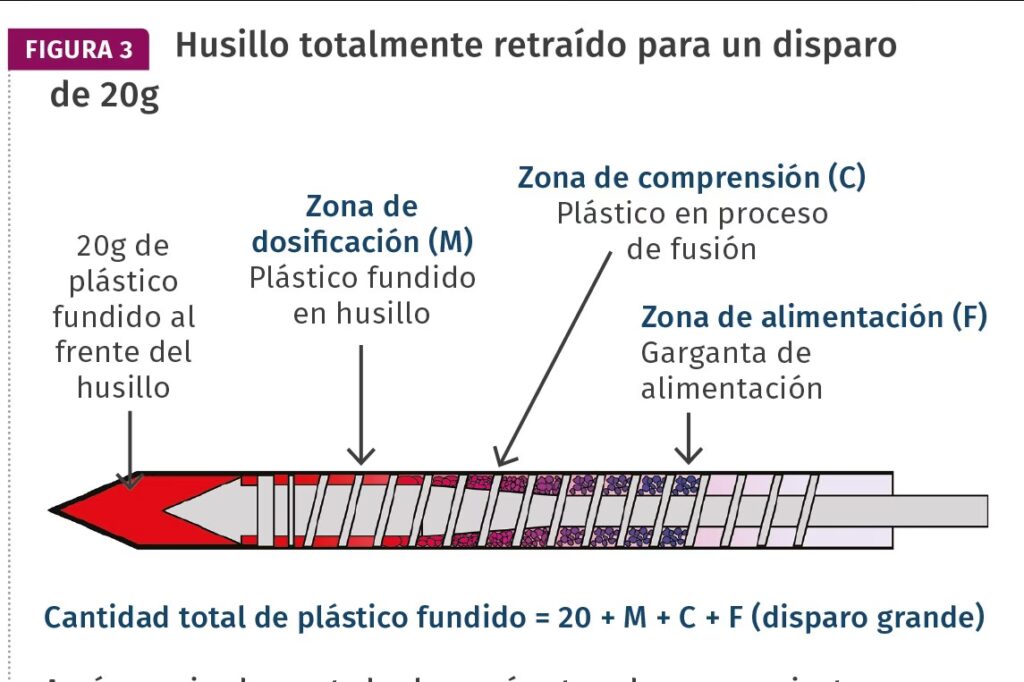

La técnica por excelencia utilizada para dar forma a un material plástico fundido mediante un sistema de refrigeración es el moldeo por inyección. Este proceso ingenioso y ampliamente utilizado se basa fundamentalmente en fundir un material plástico (termoplástico o termoestable) bajo condiciones controladas de temperatura y presión. Una vez que el material alcanza la viscosidad adecuada, es inyectado a alta presión en las cavidades de un molde metálico, que ha sido previamente diseñado con la forma exacta de la pieza deseada.

Una vez dentro del molde, el plástico fundido entra en contacto con las paredes frías del molde. Aquí es donde el sistema de refrigeración del molde entra en juego, circulando un fluido (generalmente agua o aceite) a través de canales internos para extraer el calor del plástico de manera eficiente. Este enfriamiento permite que el plástico se solidifique y adquiera la forma de la cavidad. El proceso continúa hasta que el material se ha enfriado lo suficiente como para que las piezas puedan ser extraídas sin deformarse o sufrir daños al ser expulsadas. El control preciso de la temperatura del molde y el tiempo de enfriamiento son, por lo tanto, absolutamente críticos para la integridad dimensional y la calidad superficial de la pieza final.

Preguntas Frecuentes sobre Cálculos en Moldeo por Inyección

A continuación, respondemos algunas de las preguntas más comunes sobre los cálculos y conceptos clave en el moldeo por inyección:

¿Por qué es tan importante el tiempo de ciclo en el moldeo por inyección?

El tiempo de ciclo es la medida de rendimiento más crítica porque afecta directamente la productividad y la rentabilidad. Un ciclo más corto significa más piezas producidas por unidad de tiempo, lo que reduce los costos por pieza y aumenta la capacidad de producción de la planta. Además, un ciclo consistente es vital para mantener la calidad del producto.

¿Qué factores influyen más en el tiempo de enfriamiento?

Los factores más influyentes en el tiempo de enfriamiento son el espesor de la pared de la pieza (su impacto es cuadrático), la diferencia de temperatura entre el plástico fundido y el molde, y la eficiencia de la transferencia de calor entre el plástico y el molde (coeficiente de transferencia de calor). El diseño de las líneas de enfriamiento del molde también es crucial.

¿La fórmula del tiempo de enfriamiento es aplicable a todas las piezas?

La fórmula proporcionada es una estimación efectiva para piezas de paredes delgadas con secciones transversales uniformes, donde se asume un flujo de calor unidireccional. Sin embargo, para piezas complejas o de paredes gruesas, donde la transferencia de calor es multidireccional o existen puntos calientes, la fórmula puede no ser precisa y se requieren métodos de simulación más avanzados.

¿Cómo puede un operador afectar el tiempo de ciclo?

Las acciones y decisiones de un operador pueden influir significativamente en el tiempo del ciclo real. Un operador menos experimentado podría operar la máquina a un ciclo más lento para asegurar la calidad, lo que reduce la productividad. Sin embargo, un operador hábil y bien informado puede optimizar los tiempos de apertura, cierre y expulsión, así como reaccionar rápidamente a cualquier anomalía, acercando el ciclo real al ciclo teórico.

¿Qué beneficios aporta el monitoreo continuo del tiempo de ciclo?

El monitoreo continuo del tiempo de ciclo permite una gestión en tiempo real de la producción, identificando desviaciones de inmediato. Esto facilita la detección temprana de problemas de calidad (si el ciclo es demasiado rápido) o de eficiencia (si es demasiado lento), permitiendo correcciones rápidas. También proporciona datos valiosos para la planificación de la producción, la asignación de máquinas y la optimización de la rentabilidad.

Conclusión

El moldeo por inyección es un proceso de fabricación que exige una comprensión profunda de sus parámetros fundamentales. El tiempo de enfriamiento, la velocidad de inyección y el ciclo de moldeo no son meros datos técnicos; son las métricas vitales que definen la calidad de las piezas, la eficiencia operativa y, en última instancia, la rentabilidad de cualquier operación de moldeo de plásticos. Dominar los cálculos y la interpretación de estas variables permite a los profesionales optimizar sus procesos, reducir el desperdicio y asegurar una producción consistente y de alta calidad. La inversión en el monitoreo continuo y la capacitación del personal no solo mejora la productividad, sino que también posiciona a las empresas a la vanguardia de la innovación y la eficiencia en la fabricación de plásticos.
