Dominando los Engranajes: Guía Completa de Cálculo y Diseño

Los engranajes son componentes fundamentales en una vasta gama de maquinaria, desde los relojes más delicados hasta las complejas transmisiones industriales. Su capacidad para transmitir potencia y movimiento de manera precisa y eficiente los convierte en elementos indispensables en la ingeniería mecánica. Sin embargo, diseñar, seleccionar o incluso entender el comportamiento de un engranaje requiere un conocimiento profundo de su terminología y, crucialmente, de las fórmulas que rigen sus dimensiones y funcionamiento. Este artículo se adentrará en el universo de los engranajes, desglosando las fórmulas clave para su cálculo, explicando la terminología esencial y abordando los problemas comunes que pueden surgir en su operación.

Terminología Esencial de Engranajes: La Base del Diseño

Para comprender el funcionamiento y las dimensiones de los engranajes, es fundamental familiarizarse con una serie de términos técnicos. Estos conceptos son la piedra angular sobre la que se construyen todos los cálculos y diseños.

El Módulo (m)

El módulo es, quizás, la unidad más importante para representar el tamaño de los dientes de un engranaje, especialmente en el sistema métrico (ISO). En esencia, el módulo define la proporción del diente. A mayor módulo, más grandes serán los dientes. Se calcula a partir del paso circular o del paso diametral. Es un valor fundamental para determinar todas las demás dimensiones del engranaje.

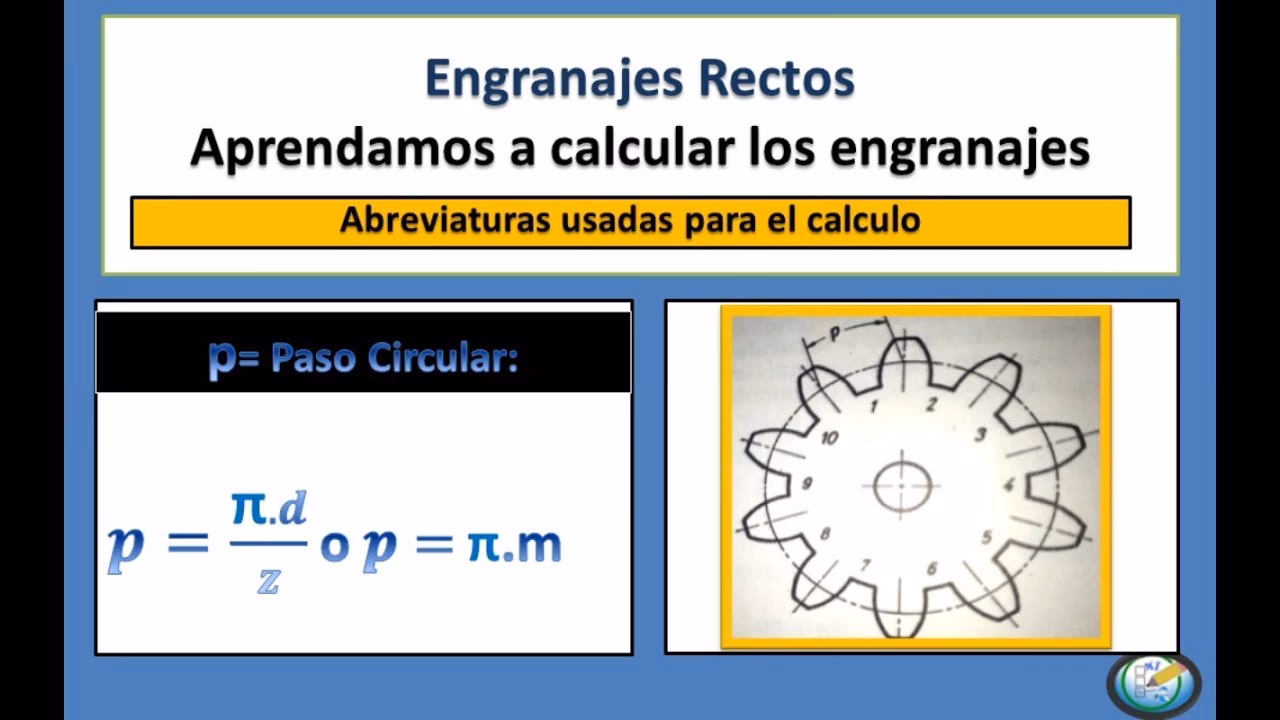

El Paso Circular (p o CP)

El paso circular es la distancia medida a lo largo del círculo de paso entre puntos correspondientes de dientes adyacentes. Es una medida directa de la separación entre los dientes. Se calcula multiplicando el módulo por Pi (π).

p = π × m

Por ejemplo, si el módulo (m) es 3, el paso circular (p) sería:

p = 3.1416 × 3 = 9.4248

La relación inversa también es útil para transformar un paso circular conocido en módulo:

m = CP / π

Si un engranaje tiene un CP de 10, su módulo sería:

m = 10 / 3.1416 = 3.1831

El Paso Diametral (DP)

Mientras que el módulo es predominante en el sistema métrico, el paso diametral (DP) se utiliza comúnmente en países que emplean el sistema de pulgadas (como EE. UU. y el Reino Unido). El paso diametral es el número de dientes por pulgada de diámetro de paso. La relación para transformar el paso diametral a módulo es:

m = 25.4 / DP

Si un engranaje tiene un DP de 8, su módulo sería:

m = 25.4 / 8 = 3.175

Ángulo de Presión (α)

El ángulo de presión es el ángulo de inclinación del perfil del diente del engranaje. Este ángulo es un elemento crítico que determina la forma del diente y cómo se transmiten las fuerzas entre los engranajes engranados. Aunque históricamente se han utilizado ángulos de 14.5°, en la actualidad, el ángulo de presión más común para engranajes rectos es de 20°. Un ángulo de presión mayor tiende a generar dientes más robustos en la base, lo que aumenta su resistencia.

Número de Dientes (z)

Como su nombre lo indica, es simplemente la cantidad de dientes que posee un engranaje. Junto con el módulo y el ángulo de presión, es uno de los tres elementos básicos que definen la composición de un engranaje y a partir de los cuales se calculan sus dimensiones.

Dimensiones Clave de los Dientes

Las características de los dientes de un engranaje son esenciales para su correcto funcionamiento y la transmisión de potencia. Estas dimensiones se derivan directamente del módulo:

Profundidad Total del Diente (h)

La profundidad total del diente es la distancia desde la punta del diente hasta la raíz del mismo. Se calcula como la suma del adendum y el dedendum.

h = 2.25 × m

Adendum (ha)

El adendum es la distancia desde el círculo de paso (o línea de referencia) hasta la punta del diente.

ha = 1.00 × m

Dedendum (hf)

El dedendum es la distancia desde el círculo de paso (o línea de referencia) hasta la raíz del diente.

hf = 1.25 × m

Espesor del Diente (s)

El espesor del diente es, básicamente, la mitad del valor del paso circular.

s = πm / 2

Ejemplo de Cálculo de Dimensiones del Diente:

Para un engranaje con un módulo (m) de 2:

• Profundidad del diente (h) = 2.25 × 2 = 4.50
• Adendum (ha) = 1.00 × 2 = 2.00
• Dedendum (hf) = 1.25 × 2 = 2.50

Cálculo de Diámetros de Engranajes

Los diámetros son cruciales para determinar el tamaño general de un engranaje y cómo interactúa con otros componentes del sistema.

Diámetro de Referencia (d) o Diámetro de Paso

El diámetro de referencia, también conocido como diámetro de paso, es el diámetro del círculo imaginario donde se produce el contacto de rodadura puro entre dos engranajes engranados. Es la base para la mayoría de los cálculos dimensionales de los engranajes. Este diámetro se calcula multiplicando el número de dientes por el módulo.

d = z × m

Diámetro Exterior o de Punta (da)

El diámetro exterior o de punta es el diámetro total del engranaje, medido desde la parte superior de los dientes.

da = d + 2m

Diámetro Interior o de Raíz (df)

El diámetro interior o de raíz es el diámetro medido desde la base de los espacios entre los dientes.

df = d - 2.5m

Ejemplo de Cálculo de Diámetros:

Para un engranaje recto con módulo (m) 2 y 20 dientes (z):

• Diámetro de referencia (d) = 20 × 2 = 40
• Diámetro exterior (da) = 40 + (2 × 2) = 40 + 4 = 44
• Diámetro interior (df) = 40 - (2.5 × 2) = 40 - 5 = 35

Relación entre Engranajes: Distancia entre Centros y Holguras

Cuando se acoplan dos engranajes, es fundamental calcular la distancia entre sus centros y considerar las holguras necesarias para un funcionamiento suave y eficiente.

Distancia entre Centros (a)

Cuando un par de engranajes se engranan de modo que sus círculos de paso están en contacto, la distancia entre centros es la mitad de la suma total de sus diámetros de referencia.

a = (d1 + d2) / 2

Además, a partir de la información proporcionada, si se tiene el diámetro de paso de un piñón (engranaje pequeño, d1 o PD1) y la relación de transmisión, se puede determinar el diámetro de paso del engranaje mayor (d2 o PD2) con la fórmula:

d2 = d1 × Relación

Holgura (j) o Backlash

La holgura es el juego o espacio entre las superficies de los dientes de los engranajes acoplados. Es crucial para permitir que los engranajes funcionen suavemente sin atascarse, compensando pequeñas imprecisiones de fabricación o expansión térmica. Una holgura adecuada evita el sobrecalentamiento y el desgaste excesivo.

Holgura de Punta y Raíz (c)

Esta es la holgura vertical entre la raíz de un diente y la punta del diente del engranaje acoplado. Es el espacio libre entre la punta de un diente y el fondo del espacio del diente opuesto.

c = 1.25m - 1.00m = 0.25m

Ejemplo de Cálculo de Distancia entre Centros y Holgura de Punta y Raíz:

Para un módulo (m) = 2, un piñón (z1) = 20 dientes, y un engranaje (z2) = 40 dientes:

• Diámetro de referencia del Piñón (d1) = 20 × 2 = 40
• Diámetro de referencia del Engranaje (d2) = 40 × 2 = 80
• Distancia entre centros (a) = (40 + 80) / 2 = 60
• Holgura de punta y raíz (c) = 0.25 × 2 = 0.5

Tabla de Símbolos y Nomenclatura Común de Engranajes:

Engranajes Helicoidales: Una Variación Importante

Los engranajes helicoidales son una variante de los engranajes rectos, pero con dientes inclinados en forma de hélice. Esta inclinación permite un engranaje más suave y silencioso, mayor capacidad de carga y la posibilidad de transmitir movimiento entre ejes no paralelos. La mayoría de los cálculos para engranajes rectos se pueden aplicar a los helicoidales, pero con algunas consideraciones adicionales debido al ángulo de la hélice (β).

Existen dos sistemas principales para definir los engranajes helicoidales, basados en la superficie de referencia:

1. Sistema Transversal: Se basa en un módulo transversal (mt) y un ángulo de presión transversal. El eje transversal denota la línea central del engranaje.
2. Sistema Normal: Se basa en un módulo normal (mn) y un ángulo de presión normal.

La relación entre el módulo transversal y el módulo normal se da por:

mt = mn / cos β

Donde β es el ángulo de la hélice.

El diámetro de referencia (d) para un engranaje helicoidal con sistema transversal se calcula como:

d = z × mt

Y para un engranaje helicoidal con sistema normal:

d = z × mn / cos β

Ejemplos de Cálculo para Engranajes Helicoidales:

• Con módulo transversal (mt): Para un engranaje helicoidal con mt = 2, número de dientes (z) = 30 y ángulo de hélice (β) = 15°: Diámetro de referencia (d) = 30 × 2 = 60
• Con módulo normal (mn): Para un engranaje helicoidal con mn = 2, número de dientes (z) = 30 y ángulo de hélice (β) = 15°: Diámetro de referencia (d) = (30 × 2) / cos(15°) = 60 / 0.9659 = 62.117

La Fórmula de Lewis para la Resistencia del Diente

Más allá de las dimensiones físicas, la resistencia de los dientes del engranaje es crucial para prevenir fallas bajo carga. La fórmula de Lewis es una herramienta fundamental en el diseño de engranajes para estimar la resistencia a la flexión de un diente. Esta ecuación ayuda a determinar la carga máxima que un diente puede soportar antes de fracturarse debido a la flexión.

La ecuación para el engranaje recto se da como:

Resistencia de la viga (Sb) = mbYσ

Donde:

• m = Módulo del engranaje
• b = Ancho de la cara del diente (ancho del engranaje)
• Y = Factor de forma de Lewis modificado (un factor adimensional que depende del número de dientes y del ángulo de presión)
• σ = Esfuerzo de flexión permisible del material (a menudo representado por sigma, que indica la tensión del material)

Esta fórmula es esencial para los ingenieros mecánicos, ya que permite dimensionar los engranajes de manera que puedan soportar las cargas operativas sin sufrir fallas por fatiga o sobrecarga. El factor de forma de Lewis (Y) se obtiene generalmente de tablas o gráficos, y considera la forma real del diente que influye en cómo se distribuye el esfuerzo de flexión en su base.

Diagnóstico y Solución de Problemas en Engranajes: Fallas Comunes

A pesar de un diseño y cálculo precisos, los engranajes pueden sufrir diversas fallas debido a condiciones operativas, lubricación inadecuada, sobrecarga o fatiga del material. Comprender estas fallas es vital para el mantenimiento y la prolongación de la vida útil de los sistemas de engranajes.

Picadura (Pitting)

La picadura ocurre cuando la superficie del engranaje es sometida repetidamente a cargas que superan el límite de fatiga del material. Esto provoca la aparición de pequeñas grietas que eventualmente se desarrollan en la separación de pequeñas piezas de material, creando cráteres o "picaduras".

• Picadura Inicial: Causada por pequeñas porciones convexas de las superficies de los engranajes que contactan entre sí, excediendo la carga local el límite de fatiga. Con el uso, las superficies se desgastan y las porciones convexas desaparecen, igualando la carga y deteniendo la picadura.
• Picadura Progresiva: Continúa ocurriendo y las picaduras se agrandan incluso después de que las superficies se han desgastado y la carga se ha igualado. Las razones incluyen sobrecarga o distribución desigual de la carga debido a la deflexión de las piezas.

Rayado (Scoring)

El rayado es una condición en la que la película lubricante se rompe debido al sobrecalentamiento de las áreas de contacto locales, lo que provoca el deterioro de la superficie del engranaje por contacto metal-metal. Puede progresar desde moderado hasta una falla completa.

Ranurado (Slotting)

Aparecen condiciones similares a ranuras en la dirección del deslizamiento del engranaje. Esto es parte del desgaste abrasivo y puede ser causado por:

• Objetos extraños sólidos más grandes que el espesor de la película de aceite que quedan atrapados en el engranaje.
• Objetos extraños sólidos incrustados en el diente del engranaje opuesto.
• La parte dura convexa del diente del engranaje opuesto que se clava en el engranaje engranado.

Desgaste por Abrasión (Abrasion Wear)

Desgaste que se parece a una lesión por abrasión o tiene la apariencia de un lapeado. Las causas incluyen:

• Objetos extraños sólidos mezclados en el lubricante (como residuos metálicos de desgaste, rebabas, escamas, arena, etc.).
• Diferencia de dureza entre dos engranajes engranados, donde la parte dura convexa se clava en la superficie del engranaje más blando.

Desgaste por Adhesión (Adhesion Wear)

Desgaste común que ocurre entre metales en contacto deslizante. Una porción diminuta del material en contacto se suelda (adhiere) y el mecanismo de desgaste se produce por el desprendimiento de estas por fuerza de cizallamiento. La reducción del desgaste está relacionada con el tipo de material, la presión, la velocidad, la distancia y la lubricación.

Descascarillado (Spalling)

Síntoma de desprendimiento de virutas de metal relativamente grandes de la superficie del engranaje debido a la fatiga del material por debajo de la superficie debido a una alta carga. La parte cóncava de la superficie del engranaje es grande y la forma y la profundidad son irregulares. Las fuerzas de cizallamiento aplicadas superan el límite de fatiga del material, lo que provoca la aparición y el crecimiento de grietas por fatiga que pueden llevar a la rotura del diente.

Desgaste Excesivo (Excessive Wear)

Desgaste resultante del sometimiento de la superficie del engranaje a un contacto metal-metal intenso y repetido, que ocurre cuando la película de aceite es delgada y la lubricación es insuficiente en relación con la carga y la rugosidad de la superficie del engranaje. Esta condición tiende a ocurrir cuando se opera a muy baja velocidad y alta carga.

Rotura por Sobrecarga (Overload Breakage)

Rotura que proviene de una carga inesperadamente pesada durante uno o varios ciclos de acción. La superficie de la fractura se extiende de forma fibrosa desde un punto de inicio e indica una rotura repentina. La causa se debe a que la carga excede la resistencia a la tracción del material del engranaje. Esto puede provenir del motor principal, el mecanismo impulsado o la rotura de cojinetes u otros engranajes que podrían causar el mordisqueo de los dientes, una parada repentina o la concentración de carga debido a un contacto irregular de los dientes.

Rotura por Fatiga (Fatigue Breakage)

Es el caso en que las porciones de la raíz del engranaje son sometidas a una carga repetida que excede el límite de fatiga del material. Una fractura que comienza en la esquina de la raíz del engranaje se propaga hasta que el diente se rompe. La superficie fracturada es relativamente lisa y el punto de inicio a menudo se puede reconocer por la marca de playa (patrón de concha) a su alrededor.

Rotura por Cizallamiento (Shear Breakage)

Esto describe cuando un diente se separa del cuerpo por cizallamiento debido a una sobrecarga extrema única. La rotura es recta en la dirección circunferencial y aparece plana como si estuviera mecanizada. El área cercana muestra deformación plástica. Ocurre cuando la fuerza aplicada excede la resistencia al cizallamiento del material. Sucede cuando un engranaje de alta rigidez y resistencia se engrana con un engranaje que tiene un módulo de elasticidad relativamente bajo y un material débil.

Preguntas Frecuentes (FAQ) sobre Engranajes

¿Por qué es tan importante el módulo en el diseño de engranajes?

El módulo es crucial porque es la unidad fundamental que define el tamaño y la proporción de los dientes del engranaje en el sistema métrico. Todas las demás dimensiones importantes, como la profundidad del diente, el adendum, el dedendum y los diámetros de referencia, exterior y de raíz, se calculan directamente a partir del módulo. Un módulo mayor significa dientes más grandes y, generalmente, una mayor capacidad de carga.

¿Cuál es la diferencia entre paso circular y paso diametral?

El paso circular (p o CP) es la distancia lineal entre puntos correspondientes de dientes adyacentes medida a lo largo del círculo de paso, y se usa en el sistema métrico. El paso diametral (DP) es el número de dientes por pulgada de diámetro de paso y se usa en el sistema imperial (pulgadas). Ambos son formas de expresar el tamaño relativo de los dientes, pero en diferentes unidades y perspectivas.

¿Por qué se utilizan los engranajes helicoidales en lugar de los rectos en algunas aplicaciones?

Los engranajes helicoidales ofrecen varias ventajas sobre los engranajes rectos. Debido a la inclinación de sus dientes, el contacto entre ellos es gradual, lo que resulta en un funcionamiento más suave, silencioso y con menos vibraciones. Además, la carga se distribuye sobre más dientes a la vez, lo que aumenta su capacidad de carga y durabilidad. Son ideales para aplicaciones que requieren alta velocidad o reducción de ruido.

¿Qué es el backlash o holgura y por qué es necesario?

El backlash o holgura es el espacio libre entre las superficies de los dientes de dos engranajes acoplados. Es necesario para evitar el atasco de los engranajes debido a pequeñas imprecisiones de fabricación, expansión térmica del material o deflexiones bajo carga. Una holgura adecuada permite un funcionamiento suave y evita el sobrecalentamiento y el desgaste prematuro, aunque una holgura excesiva puede llevar a imprecisiones en la transmisión del movimiento y al ruido.

¿Cómo puedo determinar el tamaño ideal de un engranaje para una aplicación específica?

Decidir el tamaño de un engranaje implica considerar varios factores. Primero, se debe determinar la relación de transmisión deseada y la distancia entre centros disponible. Luego, se selecciona un módulo (o paso diametral) adecuado en función de la carga de potencia que se va a transmitir, la velocidad de operación y el material del engranaje. Finalmente, se calculan el número de dientes y los diámetros correspondientes utilizando las fórmulas presentadas en este artículo, asegurándose de que las dimensiones resultantes sean compatibles con el espacio y los requisitos de rendimiento.

Comprender los engranajes va más allá de su mera forma; implica dominar las fórmulas y la terminología que rigen su comportamiento. Desde el cálculo de su paso hasta la determinación de su resistencia y la identificación de fallas, cada aspecto es crucial para la ingeniería y el mantenimiento de sistemas mecánicos. Con esta guía, esperamos haberle proporcionado una base sólida para navegar por el complejo pero fascinante mundo de los engranajes, permitiéndole tomar decisiones más informadas en su diseño y aplicación.
