En el intrincado mundo de las instalaciones eléctricas, la seguridad es un pilar fundamental que nunca debe comprometerse. Dentro de este universo de cables, tomas y corrientes, existe un héroe silencioso pero indispensable: el disyuntor. Este pequeño pero poderoso dispositivo es el guardián de tu hogar y tus aparatos, diseñado para proteger contra sobrecargas y cortocircuitos que, de no ser controlados, podrían desencadenar daños severos o incluso incendios. Sin embargo, surge una pregunta crucial que a menudo genera incertidumbre: ¿cómo saber si el disyuntor que tienes instalado, o el que planeas adquirir, es el adecuado para la carga de tu circuito? ¿De cuántos amperios debe ser el disyuntor correcto para garantizar una protección óptima? Si estas dudas rondan tu mente, has llegado al lugar indicado. Aquí te desvelaremos los secretos para determinar con precisión la capacidad de carga de tu disyuntor, asegurando la tranquilidad y eficiencia de tu sistema eléctrico.
¿Qué es un Disyuntor y por qué es tan crucial para tu seguridad?
Un disyuntor, conocido en algunos lugares como interruptor diferencial o interruptor termomagnético (térmica), es un dispositivo electromagnético de seguridad diseñado para proteger un circuito eléctrico. Su principal función es interrumpir automáticamente el flujo de corriente eléctrica cuando detecta una anomalía, como una sobrecarga o un cortocircuito. Imagina que es como un vigilante constante que monitorea la cantidad de electricidad que fluye por los cables; si esa cantidad excede un límite seguro, el disyuntor "salta" o se "desconecta", cortando la energía.

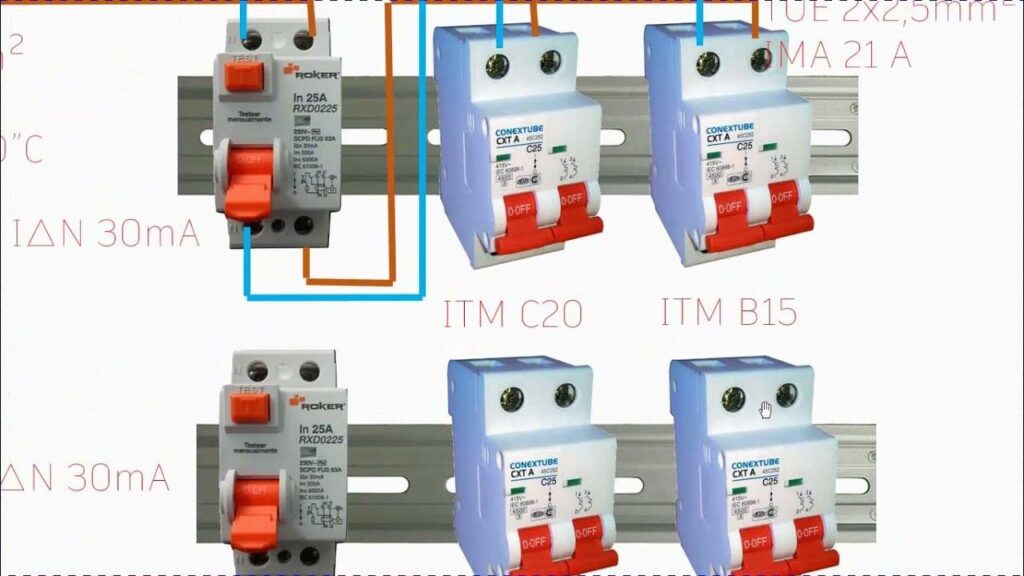

Existen dos tipos principales de disyuntores que a menudo se confunden o se utilizan de forma indistinta en el lenguaje coloquial, pero cumplen funciones complementarias y vitales:
- El Interruptor Diferencial (o disyuntor diferencial): Su misión principal es detectar fugas de corriente a tierra, que son peligrosas para las personas, ya que pueden provocar electrocución. Actúa de forma extremadamente rápida ante la mínima diferencia de corriente entre la fase y el neutro.
- El Interruptor Termomagnético (o llave térmica): Es el encargado de proteger la instalación y los aparatos contra sobrecargas (exceso de corriente durante un tiempo prolongado, que calienta los cables) y cortocircuitos (un aumento súbito y masivo de corriente, que puede causar chispas y fuego). Cuando hablamos de "calcular el disyuntor" en función de la carga de los aparatos, generalmente nos referimos a dimensionar correctamente este tipo de interruptor.
Ambos son indispensables en una instalación moderna y segura, trabajando en conjunto para ofrecer una protección integral. Para los fines de este artículo, nos centraremos en cómo dimensionar el interruptor termomagnético, que es el que gestiona directamente las cargas de los aparatos.
Entendiendo la Capacidad de Carga de un Disyuntor
Cuando nos referimos a la capacidad de carga de un disyuntor, estamos hablando de la cantidad máxima de corriente eléctrica, expresada en amperios (A), que el dispositivo puede soportar de forma segura y continua sin activarse o desconectar el circuito. Esta capacidad es un valor crítico que viene especificado por el fabricante y es fundamental para garantizar que el disyuntor no se dispare innecesariamente (por estar subdimensionado) ni, lo que es mucho más peligroso, falle en su función de protección ante una sobrecarga real (por estar sobredimensionado). Una capacidad incorrecta puede llevar a interrupciones constantes del servicio eléctrico o, lo que es peor, a situaciones de riesgo como el sobrecalentamiento de cables y posibles incendios.
Métodos Precisos para Calcular el Disyuntor Adecuado
Determinar la capacidad de carga de tu disyuntor no es una tarea compleja si sigues los pasos correctos. Aquí te presentamos los métodos más efectivos y utilizados para realizar este cálculo con precisión.
Método 1: Basado en la Potencia de los Aparatos Conectados (La Fórmula P=UxI)
Este método es el más fundamental y te permite calcular la corriente total que demandarán los aparatos en un circuito específico. Es esencial para dimensionar el disyuntor de ese circuito.
P = U x I
Donde:
- P: Potencia, medida en Vatios (Watts, W).
- U: Tensión o Voltaje, medida en Voltios (Volts, V). En la mayoría de los hogares de España y gran parte de América Latina, la tensión monofásica es de 220V. En otros lugares como Estados Unidos o algunos países de América, puede ser de 120V o 240V para cargas más grandes. Es crucial conocer la tensión de tu instalación.
- I: Corriente, medida en Amperios (Amperes, A). Este es el valor que necesitamos calcular para seleccionar el disyuntor.
Para encontrar la corriente (I), simplemente despejamos la fórmula:
I = P / U
Pasos para el cálculo:
- Identifica la Potencia (P) de tus Aparatos: Reúne todos los aparatos que planeas conectar al circuito que protegerá el disyuntor. La potencia de cada aparato (en Vatios) suele estar indicada en su etiqueta, manual o caja. Por ejemplo, un televisor, una nevera, un microondas, bombillas, etc.
- Suma las Potencias: Una vez que tengas la potencia individual de cada aparato, súmalas para obtener la Potencia Total (P_total) de ese circuito.
- Calcula la Corriente (I): Divide la Potencia Total por la Tensión de tu instalación (U). Usaremos 220V para el ejemplo, pero ajusta según tu región.
Ejemplo Práctico:
Supongamos que en un circuito específico de tu hogar tienes o planeas conectar los siguientes aparatos:
- Heladera: 200W
- 10 Lámparas LED de 12W cada una: 10 x 12W = 120W
- Notebook: 200W
- Aire Acondicionado: 2000W
- Televisor LED 32": 90W
1. Suma de Potencias (P_total): 200W + 120W + 200W + 2000W + 90W = 2610W
2. Calcula la Corriente (I): I = 2610W / 220V = 11.86 Amperios
Con este resultado, sabes que el circuito demandará aproximadamente 11.86 Amperios. El disyuntor que elijas debe ser capaz de soportar esta corriente de manera segura.
Selección del Disyuntor Estándar: Los disyuntores no vienen en cualquier amperaje. Existen tamaños estándar en el mercado. La regla es elegir el disyuntor de tamaño estándar inmediatamente superior al valor calculado.
| Amperaje Estándar | Uso Común |
|---|---|
| 6A | Circuitos de iluminación de baja carga |
| 10A | Circuitos de iluminación |
| 15A | Circuitos de tomas generales (uso doméstico ligero) |
| 20A | Circuitos de tomas generales (uso doméstico estándar), cocinas, lavaderos |
| 25A | Circuitos de tomas con mayor demanda, pequeños electrodomésticos |
| 30A | Circuitos para equipos de alto consumo (aires acondicionados, hornos) |
| 40A | Circuitos principales o para varios equipos de alto consumo |
| 50A | Circuitos principales o para muy alta demanda |
| 63A | Circuitos principales para instalaciones grandes |
En nuestro ejemplo, 11.86 Amperios, el siguiente tamaño estándar disponible sería un disyuntor de 15 Amperios.
Método 2: La Regla del 125% para Cargas Continuas
El Código Eléctrico Nacional (NEC, por sus siglas en inglés) y las normativas eléctricas de muchos países establecen una regla fundamental para dimensionar disyuntores, especialmente cuando se trata de cargas continuas. Una carga continua se define como aquella que opera a una corriente constante durante tres horas o más (por ejemplo, iluminación comercial o sistemas de calefacción). Para este tipo de cargas, el disyuntor debe ser capaz de manejar al menos el 125% de la corriente de carga continua. Esto proporciona un margen de seguridad para evitar disparos innecesarios y proteger el breaker del sobrecalentamiento.
La fórmula es la siguiente:
Tamaño del Disyuntor = Corriente de Carga Continua × 1.25
Si una carga no es continua (por ejemplo, una tostadora o una batidora que se usan por períodos cortos), no es necesario aplicar la regla del 125%. Sin embargo, en la práctica doméstica, muchos electricistas aplican un factor de seguridad similar para todas las cargas para mayor tranquilidad.
Ejemplo de Cálculo:
Si tienes un circuito con una carga continua calculada de 16 Amperios (por ejemplo, un sistema de iluminación LED que estará encendido por más de 3 horas al día):
Tamaño del Disyuntor = 16 A × 1.25 = 20 Amperios
En este caso, el disyuntor apropiado para este circuito sería de 20 Amperios.
La Indispensable Relación entre el Disyuntor y el Calibre del Cable
Un aspecto crítico y a menudo subestimado al seleccionar un disyuntor es su relación directa con el calibre (o sección) del cableado utilizado en el circuito. De nada sirve tener el disyuntor perfectamente calculado si los cables no son capaces de soportar la corriente que este permite pasar. Un cable subdimensionado para la corriente que lo atraviesa se calentará excesivamente, lo que puede derretir su aislamiento, provocar cortocircuitos e incluso incendios.
La regla de oro es que la intensidad nominal (en Amperios) del disyuntor debe ser menor o igual a la intensidad máxima de corriente que admite el conductor.
Aquí tienes una tabla de equivalencias comunes entre el calibre del cable (sección en mm²) y la intensidad máxima de corriente que puede soportar, junto con el disyuntor recomendado. Es importante destacar que estos valores pueden variar ligeramente según la normativa local y el tipo de instalación (ej. si el cable está dentro de un tubo o al aire libre).
| Sección del Cable (mm²) | Corriente Máxima Adm. (A) | Disyuntor Recomendado (A) |
|---|---|---|
| 1.5 mm² | 10 - 13 A | 10A |
| 2.5 mm² | 15 - 18 A | 15A |
| 4 mm² | 20 - 25 A | 20A |
| 6 mm² | 25 - 32 A | 25A o 32A |
| 10 mm² | 35 - 50 A | 35A o 40A |
| 16 mm² | 50 - 70 A | 50A o 63A |
Siempre consulta la normativa eléctrica local de tu país y las especificaciones del fabricante del cable, ya que son la fuente más fiable. Un electricista profesional siempre tendrá en cuenta este factor crítico.
Tipos de Disyuntores: Una Breve Descripción
Aunque ya mencionamos la distinción entre diferencial y termomagnético, es útil entender las variaciones dentro de estos últimos:
- Disyuntores Térmicos: Reaccionan al calor. Se disparan cuando una corriente excesiva fluye durante un tiempo prolongado, generando calor que deforma una tira bimetálica y abre el circuito. Protegen contra sobrecargas.
- Disyuntores Magnéticos: Responden a corrientes muy elevadas y súbitas, como las que ocurren durante un cortocircuito. Un campo electromagnético se crea instantáneamente, atrayendo un émbolo que abre el circuito.
- Disyuntores Termomagnéticos: Son los más comunes en instalaciones residenciales y comerciales. Combinan ambos mecanismos de protección: el térmico para sobrecargas lentas y el magnético para cortocircuitos instantáneos. Son los "disyuntores" que dimensionamos con los métodos anteriores.
- Disyuntores de Corriente Residual (Interruptores Diferenciales): Como se mencionó, detectan fugas de corriente a tierra, protegiendo a las personas de electrocución. No protegen directamente contra sobrecargas o cortocircuitos en el sentido de la corriente de carga, sino contra desequilibrios en el circuito.
Verificando la Corriente con un Multímetro: Un Paso Esencial
Una vez que has calculado y seleccionado el disyuntor, o si simplemente quieres verificar la carga actual de un circuito existente, un multímetro es una herramienta invaluable. Te permite medir la corriente real que fluye por un circuito y compararla con la capacidad del disyuntor.
Pasos para una Medición Segura:
- Medidas de Precaución y Seguridad: ¡Este paso es innegociable! Antes de manipular cualquier circuito eléctrico, apaga completamente la fuente de alimentación en el tablero principal. Desconecta el disyuntor general del circuito en el que vas a trabajar. Utiliza siempre Equipo de Protección Personal (EPP), como guantes aislantes y gafas de seguridad. La electricidad es peligrosa.
- Configura el Multímetro: Gira el selector del multímetro a la función de medición de amperaje (A o mA, dependiendo del rango). Es crucial seleccionar un rango de amperaje superior a la corriente esperada para evitar dañar el multímetro. Si no estás seguro, empieza con el rango más alto y ajústalo hacia abajo si es necesario.
- Conecta el Multímetro en Serie: Para medir corriente, el multímetro debe conectarse en serie con el circuito. Esto significa que la corriente debe "fluir a través" del multímetro. Desconecta uno de los cables del circuito (fase o neutro, pero es más común en la fase) y conecta los cables de prueba del multímetro en ese punto. El cable rojo (positivo) del multímetro se conecta al punto donde la corriente entra al multímetro, y el cable negro (negativo) se conecta al punto donde la corriente sale del multímetro para continuar el circuito. Asegúrate de que las puntas de prueba estén en los bornes correctos del multímetro para la medición de amperaje (generalmente uno etiquetado como "A" o "mA" y otro como "COM").
- Activa el Circuito: Con el multímetro correctamente conectado y tú a una distancia segura, enciende la fuente de alimentación del circuito. La corriente comenzará a fluir a través del disyuntor y el multímetro. Mantén la máxima precaución y no toques ningún cable expuesto.
- Lee e Interpreta la Medición: El multímetro mostrará el valor de la corriente en amperios en su pantalla. Anota este valor y compáralo con la capacidad nominal del disyuntor que protege ese circuito. Si la corriente medida es significativamente mayor que la capacidad del disyuntor, es una señal clara de sobrecarga. Deberás desconectar aparatos o considerar un disyuntor de mayor capacidad (siempre y cuando el cableado lo permita).
Factores Adicionales que Influyen en la Selección del Disyuntor
Además de los cálculos de carga, otros factores son importantes para una elección óptima:
- Tipo de Carga: No todas las cargas son iguales. Los motores, por ejemplo, tienen una "corriente de arranque" (inrush current) mucho mayor que su corriente de operación normal. Para circuitos con motores o transformadores, a veces se requieren disyuntores con características de disparo específicas (por ejemplo, curva D en termomagnéticos) que permitan ese pico inicial sin dispararse, pero protejan contra sobrecargas continuas.
- Tensión Nominal: El disyuntor debe ser compatible con la tensión de tu sistema eléctrico (ej. 220V, 120V). Usar un disyuntor con una tensión nominal inferior a la del circuito es peligroso.
- Condiciones Ambientales: La temperatura ambiente puede afectar el rendimiento de un disyuntor. En ambientes muy calurosos, algunos disyuntores pueden necesitar ser "desclasificados" o elegirse con una capacidad ligeramente superior para compensar el calor. La humedad y la presencia de polvo también son factores.
Errores Comunes al Dimensionar Disyuntores y Cómo Evitarlos
Cometer errores en la selección de disyuntores puede tener consecuencias graves. Conocerlos te ayudará a evitarlos:
- Usar un Disyuntor Subdimensionado: Si el disyuntor es de menor amperaje del que requiere el circuito, se disparará con frecuencia, causando interrupciones constantes y frustración. Aunque "protege", es una señal de que algo está mal dimensionado.
- Usar un Disyuntor Sobredimensionado: Este es el error más peligroso. Si el disyuntor es demasiado grande para la carga o, peor aún, para el calibre del cable, no se disparará cuando debería ante una sobrecarga. Esto permite que los cables se sobrecalienten, derritiendo el aislamiento, causando cortocircuitos y un riesgo inminente de incendio. El disyuntor no protege eficazmente el circuito.
- Ignorar el Calibre del Cable: Como ya mencionamos, esta es una falta grave. Un disyuntor protege el cableado. Si el cable es demasiado delgado para la corriente que el disyuntor permite, el cable se convertirá en el "fusible" de la instalación, con consecuencias catastróficas.
- No Considerar Cargas Continuas: Olvidar aplicar el factor del 125% para cargas continuas puede llevar a disparos molestos y un envejecimiento prematuro del disyuntor.
Importancia de una Correcta Elección
La elección y el dimensionamiento adecuados de los disyuntores son pilares fundamentales para la seguridad eléctrica en cualquier instalación. Un sistema bien protegido previene incendios, protege tus valiosos equipos de daños y, lo más importante, salvaguarda la vida de las personas. Además de la seguridad, una correcta selección asegura la eficiencia del sistema, evitando interrupciones innecesarias y garantizando un suministro eléctrico estable. Finalmente, cumplir con las normativas eléctricas locales es crucial para la legalidad y la conformidad de tu instalación, evitando sanciones y asegurando que tu sistema cumpla con los estándares de calidad y seguridad.
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia entre cargas continuas y no continuas?
Las cargas continuas son aquellas que operan a una corriente constante durante tres horas o más. Ejemplos incluyen sistemas de iluminación en tiendas, bombas de agua o equipos de calefacción que funcionan por largos periodos. Para estas, se aplica la regla del 125% al dimensionar el disyuntor. Las cargas no continuas son las que se usan por períodos más cortos, como la mayoría de los electrodomésticos de cocina, donde no es obligatorio aplicar este factor extra.
¿Puedo usar un disyuntor de mayor amperaje que el tamaño calculado?
No, bajo ninguna circunstancia. Usar un disyuntor sobredimensionado es extremadamente peligroso. Si el disyuntor es demasiado grande, no se disparará cuando el circuito esté sobrecargado, permitiendo que los cables se calienten excesivamente y puedan provocar un incendio o dañar gravemente los aparatos conectados. El disyuntor debe ser el tamaño estándar inmediatamente superior al calculado, pero siempre acorde con la capacidad del cableado.
¿Cómo elijo el calibre de cable correcto para un disyuntor?
El calibre del cable es tan importante como el tamaño del disyuntor. Debes consultar las tablas de ampacidad (capacidad de corriente) para cables, que se encuentran en las normativas eléctricas de tu país (ej. el Código Eléctrico Nacional). Estas tablas te indicarán la corriente máxima que un cable de cierta sección puede soportar de manera segura. La regla general es que el disyuntor debe tener una corriente nominal igual o menor a la capacidad máxima de corriente del cable que protege. Por ejemplo, si un cable de 2.5 mm² soporta hasta 18A, un disyuntor de 15A sería adecuado, pero uno de 20A ya sería peligroso.
Ahora ya conoces en profundidad cómo calcular la capacidad de carga de un disyuntor y la importancia de su correcta selección. Sigue estos consejos y métodos para garantizar la seguridad y el rendimiento óptimo de tu sistema eléctrico. Recuerda que, aunque esta guía te proporciona información valiosa, ante cualquier duda o para instalaciones complejas, la asesoría y el trabajo de un electricista profesional siempre serán la mejor garantía. ¡Tu seguridad y la de tu hogar no tienen precio!
