Calculando el Tamaño de una Ventana

La expresión "tamaño de una ventana" puede referirse a conceptos muy diferentes, desde las dimensiones de una abertura física en una pared hasta un parámetro crucial en la comunicación de redes informáticas. Ambas interpretaciones son fundamentales en sus respectivos campos, y una medición o cálculo preciso es indispensable para el éxito. En este artículo, exploraremos en detalle cómo determinar el tamaño de una ventana, tanto en su sentido arquitectónico como en su significado en el ámbito de las redes de computadoras, abordando las técnicas, consideraciones y la importancia de cada una.

Ya sea que estés planeando una remodelación en tu hogar, necesites reemplazar un cristal roto, o busques optimizar la velocidad y eficiencia de tu conexión a internet, comprender cómo dimensionar correctamente una ventana es un conocimiento valioso. Te guiaremos a través de los pasos y conceptos clave para que puedas abordar estas tareas con confianza y precisión, evitando errores costosos o problemas de rendimiento.

Medición de Ventanas Físicas para el Hogar

Medir una ventana para su reemplazo o para una nueva instalación es un paso crítico que no admite errores. Una medición incorrecta puede resultar en ventanas que no encajan, fugas de aire, o un gasto innecesario. El primer concepto fundamental a entender es el "hueco bruto".

¿Qué es un Hueco Bruto para Ventanas?

En términos sencillos, el hueco bruto es la abertura en la pared donde se instalará la ventana. Siempre será ligeramente más grande que el tamaño real de la ventana que necesitas. Las mediciones del hueco bruto deben ser lo más precisas posible para que tu ventana encaje de forma segura en el espacio disponible. Esto implica medir el ancho, la altura y la profundidad del hueco bruto en múltiples puntos para asegurar la consistencia y la exactitud.

La precisión en estas mediciones es vital, ya que proporcionan el margen necesario para el ajuste, la nivelación y el sellado de la ventana durante la instalación. Sin este espacio adicional, la instalación sería extremadamente difícil o imposible, y la ventana podría no funcionar correctamente o no aislar adecuadamente.

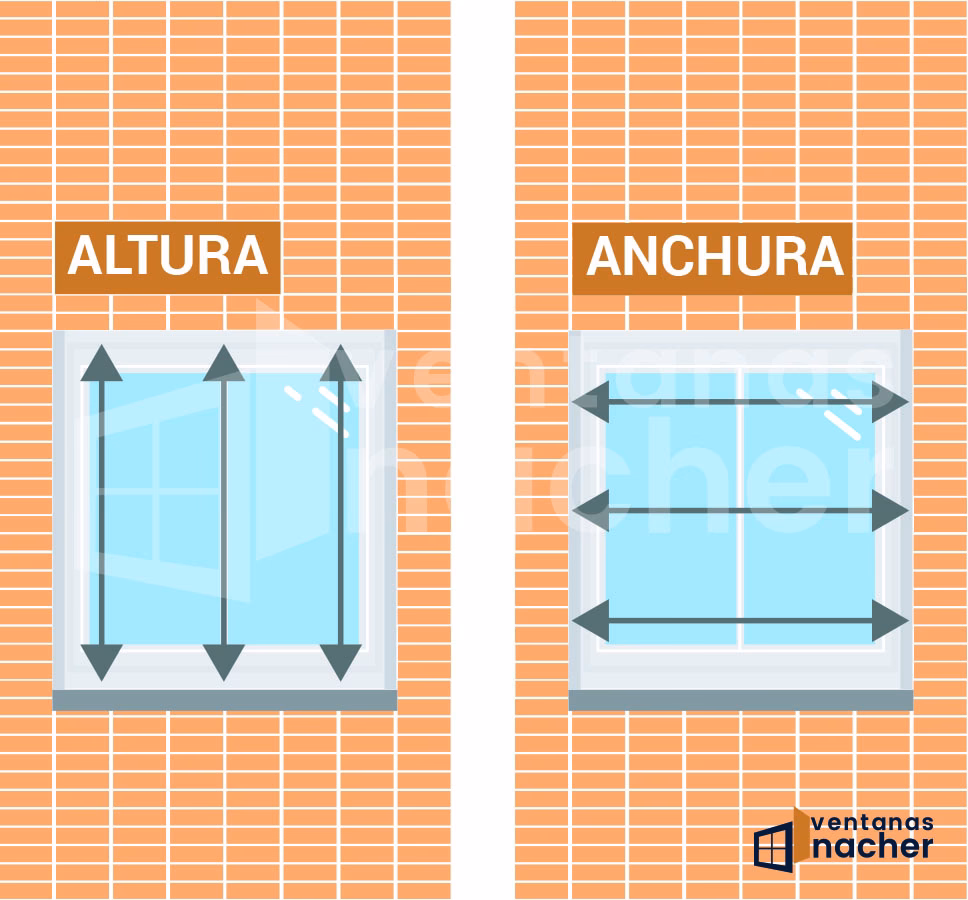

Paso 1: Medir Horizontalmente para Encontrar el Ancho del Hueco Bruto

La primera medida que necesitas obtener es el ancho del hueco bruto. Utiliza una cinta métrica y mide de un borde del marco de la ventana (también conocido como jamba lateral) al otro en el siguiente orden:

1. Mide la distancia horizontal a lo largo del marco en la parte superior.
2. Mide la distancia horizontal a lo largo del marco en el medio.
3. Mide la distancia horizontal a lo largo del marco en la parte inferior.

Anota cada medición. Luego, identifica la más pequeña de las tres. La medición más pequeña será tu ancho del hueco bruto. Esta es la medida principal a la que debes referirte al comprar una ventana de reemplazo. Es una buena práctica listar siempre las medidas de las ventanas con el ancho antes que la altura (por ejemplo, 120 cm x 90 cm).

Paso 2: Medir Verticalmente para Encontrar la Altura del Hueco Bruto

Después de medir el ancho, necesitas encontrar la altura del hueco bruto. Esta vez, medirás desde el borde superior del marco de la ventana (jamba superior) hasta el borde inferior (el alféizar de la ventana). Así es como se hace:

1. Mide la distancia vertical a lo largo del marco de arriba a abajo en el lado izquierdo de la ventana, desde la jamba superior hasta el alféizar.
2. Mide la distancia vertical a lo largo del marco de arriba a abajo en el centro de la ventana, desde la jamba superior hasta el alféizar.
3. Mide la distancia vertical a lo largo del marco de arriba a abajo en el lado derecho de la ventana, desde la jamba superior hasta el alféizar.

Anota cada medición. De nuevo, identifica la más pequeña de las tres cifras. Esta será tu altura del hueco bruto. Si el alféizar de tu ventana está inclinado, mide desde el punto más alto del alféizar, justo contra el cristal de la ventana, para asegurar la máxima altura disponible.

Paso 3: Medir la Profundidad de la Ventana

Encontrar la profundidad correcta es importante porque algunas ventanas pueden ser demasiado profundas para encajar en una abertura de reemplazo. Asegúrate de que tu ventana esté abierta para poder medir la profundidad total del marco. Pasa la cinta métrica desde el exterior del marco hasta el interior, de borde a borde. Haz esto en varias ubicaciones alrededor del marco de la ventana y anota cada medición. Una vez más, la medición más pequeña se utilizará como la profundidad de tu ventana. Si no puedes abrir la ventana, mide la profundidad en cada lado del cristal y súmalas. Luego, añade el grosor del panel de cristal de tu ventana. Un panel de cristal de ventana individual suele tener un grosor de aproximadamente 1/8 de pulgada o 3 mm.

Tamaño del Hueco Bruto vs. Tamaño de la Ventana de Reemplazo

Ahora que tienes las medidas del hueco bruto, puedes usarlas para comprar ventanas que encajen bien en el espacio. Sin embargo, el tamaño de tu hueco bruto y el tamaño de tu ventana de reemplazo serán ligeramente diferentes. Las ventanas de reemplazo deben ser aproximadamente dos pulgadas (aproximadamente 5 cm) más estrechas y dos pulgadas más cortas que el espacio medido. Esto proporciona un margen de una pulgada (2.5 cm) de espacio en todos los lados para ajustes, aislamiento y nivelación durante la instalación. En cuanto a la profundidad, no necesitas mucho espacio adicional; el tamaño de la ventana debe ser muy similar a la profundidad del hueco bruto.

Cómo Medir para Marcos de Ventana en Nueva Construcción

Si estás trabajando en una casa de nueva construcción o has creado una abertura completamente nueva donde no hay una ventana existente, entonces estás midiendo para los marcos de ventana. En este caso, en lugar de medir una ventana existente para encontrar el tamaño del hueco bruto, estás midiendo el hueco bruto en sí. Puedes repetir el mismo proceso de medición de ancho, alto y profundidad descrito anteriormente, pero en lugar de restar dos pulgadas, querrás dejar un espacio de aproximadamente media pulgada (1.27 cm) alrededor de todos los lados para el calzado y el aislamiento. Esto asegura que el marco de la ventana tenga el espacio adecuado para su instalación y sellado.

Cómo Medir para Cristales de Ventana

Medir para un nuevo cristal de ventana es un poco diferente, aunque reconocerás algunos de los pasos. Se recomienda:

1. Retirar el cristal antiguo (si aplica): Si estás reemplazando un cristal roto, retira cuidadosamente los pedazos restantes, usando guantes y gafas de protección.
2. Limpiar el marco: Limpia el área donde el cristal se asienta dentro del marco para eliminar cualquier residuo o masilla vieja que pueda afectar tus mediciones.
3. Medir la abertura: Utiliza una cinta métrica para medir la altura y el ancho de la abertura donde se asentará el cristal. Es crucial medir desde los bordes internos del marco donde el cristal realmente descansa (a menudo llamado el rebaje). Mide en múltiples lugares a lo largo de ambas dimensiones (ancho en la parte superior, media e inferior; altura en los lados izquierdo y derecho). Usa las medidas más pequeñas.
4. Restar para holgura: Resta una pequeña cantidad (aproximadamente 1/8 de pulgada o 3 mm) de ambas medidas (alto y ancho) para asegurar que el panel de cristal encaje sin forzar y tenga espacio para la expansión.
5. Considerar el grosor del cristal: Verifica el grosor del cristal existente o determina el grosor requerido según el marco de la ventana y el tipo de cristal necesario (por ejemplo, doble acristalamiento, templado).

Cómo Medir para Mosquiteras

Medir para mosquiteras es similar a medir para cristales, pero con consideraciones específicas para asegurar un ajuste adecuado y un funcionamiento efectivo:

1. Elegir el tipo de mosquitera: Determina si la mosquitera se instalará en el interior o exterior del marco de la ventana, ya que esto afecta la forma de medir. La mayoría se instalan desde el exterior.
2. Medir el área del marco de la mosquitera: Mide el alto y el ancho del área donde encajará el marco de la mosquitera, típicamente el área dentro del marco de la ventana. Mide el ancho en la parte superior, media e inferior; y la altura en los lados izquierdo, centro y derecho. Usa las medidas más pequeñas.
3. Verificar obstrucciones: Busca cualquier herraje o característica de diseño en el marco de la ventana que pueda interferir con la colocación de la mosquitera, como manijas o cerraduras.
4. Decidir el método de montaje:
• Montaje empotrado: La mosquitera encaja dentro del marco de la ventana. Asegúrate de que tenga un marco adecuado para sostener la malla y encajar ajustadamente. Resta aproximadamente 1/16 de pulgada (1.5 mm) del alto y ancho para asegurar un ajuste fácil.
• Montaje superpuesto: La mosquitera se superpone al marco de la ventana y a menudo se fija con sujetadores o bisagras. Las medidas deben incluir cualquier espacio adicional necesario para los herrajes de montaje.
5. Anotar el grosor del marco de la mosquitera: Mide el grosor del marco existente o determina el grosor apropiado según el tipo de mosquitera y la profundidad del marco de la ventana.

Importancia de las Medidas Correctas para Ventanas Físicas

Independientemente de si estás midiendo para una ventana de reemplazo, un marco nuevo o un cristal nuevo, obtener el tamaño incorrecto puede afectar no solo el ajuste de la ventana en primer lugar, sino también su eficiencia general. Si hay huecos por donde el aire puede filtrarse, tendrás facturas de servicios públicos más altas y dificultades para mantener una temperatura consistente y cómoda dentro de tu hogar. Además, una ventana de tamaño incorrecto puede hacer que la instalación sea mucho más difícil. Aunque un contratista experto pueda lograr que tu ventana encaje, los costos de mano de obra aumentarán a medida que la instalación se vuelva más complicada. En última instancia, pagarás más por la instalación de lo que lo harías si la ventana tuviera el tamaño correcto.

Para ilustrar las diferencias clave en la medición de ventanas físicas, presentamos la siguiente tabla comparativa:

El Tamaño de la Ventana TCP: Optimizando la Conexión de Red

Más allá de las ventanas físicas, existe otro tipo de "ventana" que es crucial para el rendimiento de nuestras conexiones a internet: la ventana TCP. Esta se refiere a un mecanismo de control de flujo utilizado en el Protocolo de Control de Transmisión (TCP) para gestionar la cantidad de datos que un remitente puede enviar antes de recibir una confirmación del receptor.

¿Qué es la Ventana TCP?

La ventana TCP es un búfer que contiene una copia de todos los paquetes enviados por un dispositivo en caso de que alguno de ellos se pierda en tránsito. Si se pierde un paquete, puede ser retransmitido utilizando esta copia del búfer, minimizando así la pérdida de paquetes y optimizando la eficiencia de la comunicación. Por lo tanto, la ventana TCP debe ser lo suficientemente grande como para contener una copia de todos los paquetes aún en tránsito; de lo contrario, el tráfico de red se ralentizará severamente. Por otro lado, una ventana TCP demasiado grande puede consumir una cantidad significativa de memoria en el dispositivo, lo que también es ineficiente.

Cómo Calcular el Tamaño Óptimo de la Ventana TCP

El tamaño más óptimo de la ventana TCP se puede aproximar utilizando la siguiente ecuación:

Tamaño de la Ventana (en bytes) = (Ancho de Banda (en bit/s) * Tiempo de Ida y Vuelta (en seg)) / 8

Dado que TCP no sabe cuánta memoria reservar para la Ventana TCP, la mayoría de los sistemas operativos tienen la capacidad de redimensionar dinámicamente las ventanas TCP para cada conexión de red. Por ejemplo, para un enlace con 20 Mb/s de descarga y 1 Mb/s de carga, y un tiempo máximo de ida y vuelta (RTT) de 250 ms (bastante promedio), el tamaño máximo de la ventana de recepción debería ser de aproximadamente 625 KB y el tamaño máximo de la ventana de envío debería ser de aproximadamente 32 KB.

La pila TCP/IP de Windows está diseñada para ajustarse automáticamente en la mayoría de los entornos y utiliza tamaños de ventana predeterminados mayores que las versiones anteriores. En lugar de usar un tamaño de ventana de recepción predeterminado codificado, TCP se ajusta a incrementos pares del Tamaño Máximo de Segmento (MSS), que se negocia durante la configuración de la conexión. Ajustar la ventana de recepción a incrementos pares de MSS aumenta el porcentaje de segmentos TCP de tamaño completo utilizados durante las transmisiones masivas de datos.

Características TCP en Windows

Las versiones modernas de Windows incorporan varias características TCP que mejoran la eficiencia y el rendimiento de la red, especialmente en entornos de alto ancho de banda:

• Escalado de Ventanas (RFC 1323): Permite tamaños de ventana TCP mayores a 65,535 bytes.
• Marcas de Tiempo (RFC 1323): Ayudan a calcular el tiempo de ida y vuelta (RTT) de los paquetes transmitidos y protegen contra números de secuencia "envueltos".
• Protección contra Números de Secuencia Envueltos (PAWS): Utiliza las marcas de tiempo para evitar confusiones con números de secuencia duplicados en redes de alta velocidad.
• Confirmaciones Selectivas (SACKS - RFC 2018): Permiten que el receptor informe al remitente sobre bloques de datos específicos que se han recibido, incluso si hay "agujeros" en la secuencia, lo que mejora la retransmisión de datos.
• Comportamiento de Retransmisión TCP y Retransmisión Rápida: Ajustan los temporizadores de retransmisión y permiten la retransmisión temprana de paquetes perdidos.

Estas características se pueden modificar en el Registro de Windows, aunque se recomienda precaución al hacerlo debido a la posibilidad de causar problemas graves si no se realizan correctamente.

Escalado de Ventanas TCP

Para un uso más eficaz de redes de alto ancho de banda, se puede utilizar un tamaño de ventana TCP mayor. El campo de tamaño de ventana TCP controla el flujo de datos y está limitado a 2 bytes, o un tamaño de ventana de 65,535 bytes. Dado que el campo de tamaño no se puede expandir, se utiliza un factor de escalado. La escala de ventanas TCP es una opción que se utiliza para aumentar el tamaño máximo de la ventana de 65,535 bytes a 1 Gigabyte.

La opción de escalado de ventanas solo se utiliza durante el protocolo de enlace de tres vías de TCP (el establecimiento de la conexión). El valor de escala de ventana representa el número de bits para desplazar a la izquierda el campo de tamaño de ventana de 16 bits. El valor de escala de ventanas se puede establecer de 0 (sin desplazamiento) a 14. Para calcular el tamaño de ventana verdadero, se multiplica el tamaño de la ventana por 2 elevado a la potencia de S, donde S es el valor de escala.

Por ejemplo, si el tamaño de la ventana es de 65,535 bytes con un factor de escala de ventana de 3, el tamaño de ventana verdadero sería 65535 * 2^3 = 524,280 bytes. El tamaño de ventana utilizado en el protocolo de enlace de tres vías real no se escala; el primer paquete de datos enviado después del protocolo de enlace es el que refleja el tamaño de ventana real con el factor de escalado aplicado.

A continuación, se muestra una tabla con los límites del factor de escalado para varios tamaños de ventana:

Opciones TCP Admitidas

Las opciones TCP son extensiones del encabezado TCP que permiten funcionalidades avanzadas. En Windows, estas opciones se utilizan para el escalado de ventanas, las marcas de tiempo y las confirmaciones selectivas (SACK). Existen opciones TCP de un solo octeto (para indicar un tipo específico) y de múltiples octetos (que incluyen tipo, longitud y datos de la opción). Algunas de las más relevantes son:

• Opción de Tamaño Máximo de Segmento (MSS): Indica el tamaño máximo de un segmento TCP que se puede enviar a través de la red.
• Opción de Escala de Ventanas: Identifica el factor de escalado a usar cuando se utilizan tamaños de ventana mayores de 64K.
• Opción de Marca de Tiempo: Usada para ayudar a calcular el tiempo de ida y vuelta (RTT) de los paquetes transmitidos y para la protección PAWS.
• Opción TCP SACK Permitido: Informa a otros hosts que se permiten las confirmaciones selectivas.
• Opción TCP SACK: Usada por los hosts para identificar si se han recibido paquetes desordenados, especificando los bordes de los bloques de datos recibidos.

Protección contra Números de Secuencia Envueltos (PAWS)

El campo de número de secuencia TCP está limitado a 32 bits. En redes de alta capacidad con grandes transferencias de datos (por ejemplo, 1 Gbps), es posible que los números de secuencia se "envuelvan" (se reinicien) antes de que un paquete haya terminado de recorrer la red. Si un paquete se retrasa, podría existir un paquete diferente con el mismo número de secuencia, lo que causaría confusión. Para evitar esto, las marcas de tiempo TCP se utilizan como una extensión del número de secuencia. Los paquetes llevan marcas de tiempo actuales y progresivas, de modo que un paquete antiguo con una marca de tiempo anterior es descartado, asegurando la integridad de los datos.

Confirmaciones Selectivas (SACKs)

Las confirmaciones selectivas, o SACK, son una característica de rendimiento crucial para conexiones con grandes tamaños de ventana TCP. Antes de SACK, un receptor solo podía confirmar el número de secuencia más reciente de un flujo de datos contiguo. Con SACK habilitado, el receptor sigue usando el número ACK para confirmar el borde izquierdo de la ventana de recepción, pero también puede confirmar otros bloques de datos recibidos individualmente. Esto permite al remitente saber exactamente qué segmentos han llegado y cuáles faltan, retransmitiendo solo los datos perdidos en lugar de bloques completos, lo que optimiza enormemente el rendimiento en redes con pérdidas de paquetes.

Comportamiento de Retransmisión TCP y Retransmisión Rápida

TCP utiliza un temporizador de retransmisión que se activa cuando cada segmento saliente es entregado al Protocolo de Internet (IP). Si no se recibe una confirmación para los datos de un segmento antes de que el temporizador expire, el segmento se retransmite. El tiempo de espera de retransmisión (RTO) se ajusta continuamente para adaptarse a las características de la conexión, utilizando cálculos de tiempo de ida y vuelta suavizados (SRTT).

Además de la retransmisión normal, TCP puede retransmitir datos antes de que expire el temporizador en ciertas circunstancias, gracias a la "retransmisión rápida". Cuando un receptor recibe datos con un número de secuencia más allá del esperado, asume que se han perdido datos. Para informar al remitente de esto, el receptor envía inmediatamente un ACK con el número de secuencia que esperaba. Si el remitente recibe una secuencia de ACKs que confirman el mismo número de secuencia, reenvía inmediatamente el segmento que el receptor espera, sin esperar a que expire el temporizador. Esta optimización mejora significativamente el rendimiento cuando los paquetes se pierden con frecuencia.

Preguntas Frecuentes

¿Por qué debo medir una ventana física en tres puntos diferentes?

Medir en la parte superior, media e inferior (para el ancho) y en los lados izquierdo, centro y derecho (para la altura) es crucial porque las aberturas de las paredes rara vez son perfectamente cuadradas o rectangulares. Al tomar múltiples medidas, puedes identificar cualquier irregularidad y usar la medida más pequeña para asegurar que la nueva ventana encaje sin problemas, evitando forzarla o tener que modificar la abertura.

¿Qué debo hacer si mis medidas del hueco bruto no son consistentes?

Si tus medidas varían, siempre debes usar la medida más pequeña para el ancho y la altura. Esto garantiza que la ventana encajará en el punto más estrecho o más bajo de la abertura. El espacio adicional resultante en otros puntos puede rellenarse con calzos y aislamiento durante la instalación.

¿Es seguro modificar los parámetros de la ventana TCP en el Registro de Windows?

Modificar el Registro de Windows, incluyendo los parámetros TCP, debe hacerse con extrema precaución. Cambios incorrectos pueden desestabilizar el sistema operativo y afectar gravemente la conectividad de red. Para la mayoría de los usuarios, los ajustes automáticos de la pila TCP/IP de Windows son óptimos. Si no tienes experiencia en la configuración de redes, es mejor consultar a un profesional o evitar modificar estos valores.

¿Cómo puedo saber el tamaño de la ventana TCP que está utilizando mi conexión?

Puedes utilizar herramientas de monitoreo de red como Wireshark o netstat (en la línea de comandos) para inspeccionar los paquetes TCP y ver el tamaño de ventana anunciado durante el protocolo de enlace y durante la transferencia de datos. Algunos sistemas operativos también ofrecen utilidades para mostrar el estado de la conexión TCP, aunque la interpretación de estos datos requiere conocimientos técnicos.

¿Por qué es tan importante el tamaño de la ventana TCP para el rendimiento de la red?

El tamaño de la ventana TCP es fundamental porque controla la cantidad de datos que se pueden enviar sin esperar una confirmación. En conexiones con alto ancho de banda y/o alta latencia (largo tiempo de ida y vuelta), una ventana TCP pequeña puede limitar severamente la velocidad efectiva de transferencia de datos, ya que el remitente pasa mucho tiempo esperando ACKs. Una ventana más grande permite que se envíen más datos "en vuelo", lo que maximiza la utilización del ancho de banda disponible y mejora el rendimiento general de la red.

Comprender cómo calcular y gestionar el tamaño de una ventana, ya sea física o digital, es un conocimiento poderoso. La precisión en la medición de ventanas físicas asegura que tus proyectos de hogar sean exitosos y eficientes, mientras que la comprensión de la ventana TCP te empodera para entender y, en algunos casos, optimizar el rendimiento de tu red. En ambos casos, el objetivo es maximizar la eficiencia y evitar problemas innecesarios, garantizando que el "tamaño" sea siempre el correcto para la tarea en cuestión.
