Midiendo Corriente en Inductores: Guía Esencial

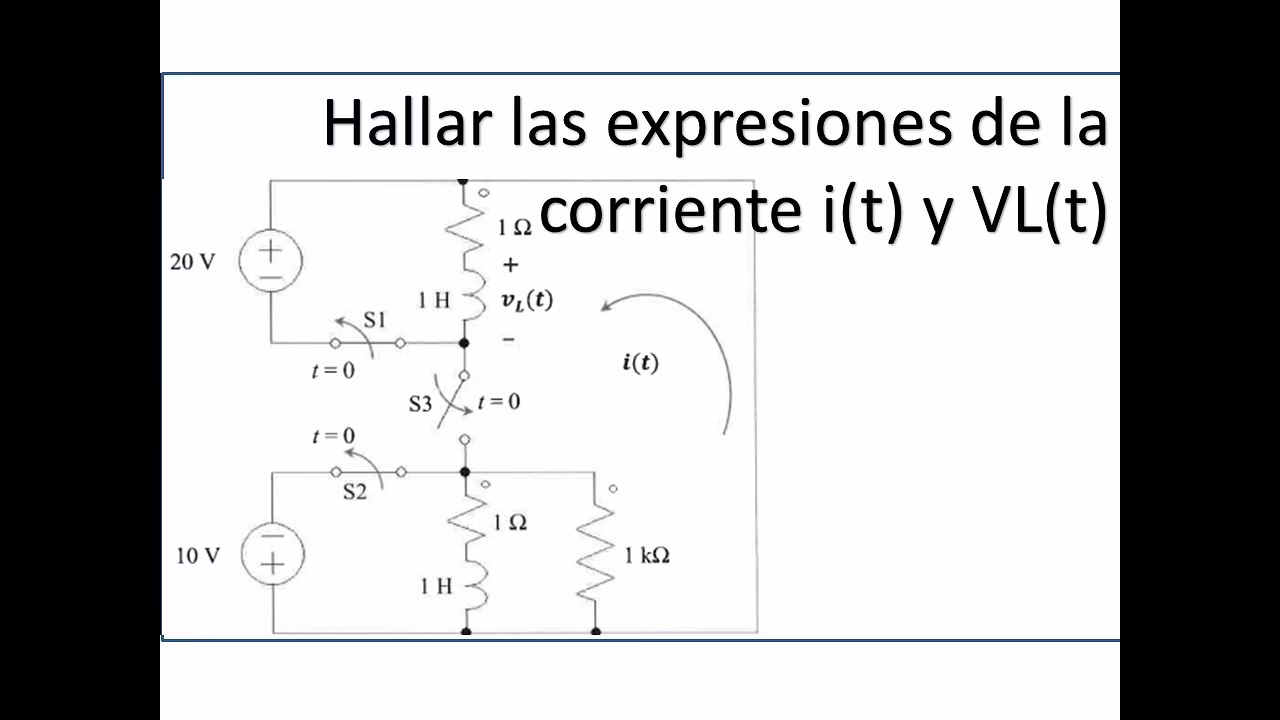

Los inductores son componentes fundamentales en una vasta gama de circuitos electrónicos, desde fuentes de alimentación conmutadas y filtros hasta osciladores y transformadores. Su capacidad para almacenar energía en un campo magnético y oponerse a los cambios en la corriente los convierte en elementos cruciales para moldear el flujo de electricidad. Sin embargo, para diseñar, depurar o simplemente comprender el comportamiento de un circuito con inductores, es indispensable poder medir y visualizar la corriente que los atraviesa. Esta tarea, aunque parece sencilla, requiere de técnicas específicas y el uso de herramientas adecuadas para obtener resultados fiables sin alterar el funcionamiento del circuito.

En esta guía, exploraremos en profundidad cómo medir la corriente a través de un inductor, centrándonos en el método más común y efectivo que involucra el uso de una sonda de corriente y un osciloscopio. Abordaremos desde la preparación del circuito hasta la interpretación de las formas de onda, asegurando que adquiera el conocimiento necesario para realizar mediciones precisas y útiles en sus proyectos electrónicos.

¿Por Qué Es Crucial Medir la Corriente en un Inductor?

La medición de la corriente en un inductor no es solo un ejercicio académico; es una práctica fundamental con múltiples aplicaciones prácticas:

• Verificación de Diseño: Permite confirmar que el inductor está operando dentro de sus especificaciones de diseño, especialmente en términos de corriente pico y RMS, para evitar la saturación o el sobrecalentamiento.
• Depuración de Circuitos: Ayuda a identificar problemas como oscilaciones indeseadas, picos de corriente excesivos o comportamientos anómalos que podrían indicar un diseño defectuoso o un componente dañado.
• Optimización de Rendimiento: Al visualizar la forma de onda de la corriente, se pueden ajustar parámetros del circuito para mejorar la eficiencia, reducir el ruido o minimizar las pérdidas.
• Comprender el Comportamiento: Proporciona una visión directa de cómo el inductor interactúa con otros componentes del circuito, revelando dinámicas que no serían evidentes solo con mediciones de voltaje.

Preparación del Circuito para la Medición

El primer paso para medir la corriente a través de un inductor es preparar el circuito de manera que permita la inserción de un dispositivo de medición. La forma más directa de hacerlo es interrumpiendo el camino de la corriente para insertar un sensor en serie. Aunque existen métodos no invasivos, la técnica más común y precisa, especialmente con sondas de corriente, a menudo implica una pequeña modificación temporal.

Inserción de un Cable Auxiliar en Serie

La técnica recomendada consiste en insertar un pequeño cable auxiliar o un bucle en serie con el inductor. Este bucle o cable servirá como punto de conexión para la sonda de corriente. Es vital que este cable sea lo más corto posible y de un calibre adecuado para no añadir resistencia o inductancia significativa que pueda alterar la trayectoria de la corriente o introducir caídas de tensión indeseadas. En muchos diseños de placas de circuito impreso (PCB), se puede prever un punto de prueba o un pad que facilite esta conexión. Si no existe, podría ser necesario cortar una pista o desoldar un extremo del inductor para insertar este segmento.

Consideraciones sobre el Punto de Medición

Se recomienda realizar las mediciones en el lado del inductor donde la tensión es más estable. ¿Qué significa esto en la práctica? En circuitos de conmutación, por ejemplo, un lado del inductor puede estar conectado a un nodo que cambia rápidamente de voltaje (como la salida de un interruptor MOSFET), mientras que el otro lado puede estar conectado a una referencia de voltaje más estable o a la salida filtrada. Medir en el lado más estable ayuda a:

• Minimizar el Ruido: Las transiciones rápidas de voltaje pueden inducir ruido en la medición de corriente, especialmente si la sonda o el osciloscopio no están adecuadamente aislados o referenciados.
• Simplificar la Interpretación: Al tener una referencia de voltaje más constante, es más fácil correlacionar la forma de onda de la corriente con los eventos del circuito sin la distracción de grandes fluctuaciones de voltaje en el punto de medición.
• Reducir la Interferencia: Se minimiza la posibilidad de que la propia sonda de corriente o su conexión introduzcan capacitancia o inductancia parásita que afecte la parte de alta impedancia o de alta velocidad del circuito.

Herramientas Esenciales para la Medición

Para visualizar la corriente de un inductor, necesitará dos herramientas principales:

1. La Sonda de Corriente (Current Probe)

Una sonda de corriente es un transductor que convierte una corriente eléctrica en una señal de voltaje que puede ser medida por un osciloscopio. Existen principalmente dos tipos:

• Sondas de Efecto Hall: Son las más versátiles, ya que pueden medir tanto corriente continua (DC) como corriente alterna (AC) hasta altas frecuencias. Funcionan detectando el campo magnético generado por la corriente y convirtiéndolo en un voltaje proporcional. Suelen tener una mordaza que se abre para abrazar el cable a medir, lo que las hace relativamente no invasivas una vez que el cable auxiliar está en su lugar. Son ideales para medir corrientes con componentes DC o de muy baja frecuencia.
• Sondas de Transformador de Corriente: Estas sondas son pasivas y funcionan basándose en el principio de un transformador. Son excelentes para medir corrientes alternas de alta frecuencia, pero no pueden medir corriente continua. Son robustas y a menudo tienen un ancho de banda muy amplio.

Al elegir una sonda de corriente, considere el rango de corriente (amperios) que necesita medir y el ancho de banda de frecuencia (Hz) requerido para capturar con precisión las transiciones rápidas de la corriente. La sonda debe ser compatible con la impedancia de entrada y el conector de su osciloscopio (generalmente BNC).

2. El Osciloscopio

El osciloscopio es la herramienta visualizadora por excelencia. Le permitirá ver la forma de onda de la corriente a lo largo del tiempo. Para medir la corriente de un inductor, un osciloscopio digital de almacenamiento (DSO) es ideal debido a su capacidad para capturar eventos transitorios, realizar mediciones automáticas y almacenar formas de onda para su análisis. Asegúrese de que su osciloscopio tenga:

• Suficiente Ancho de Banda: Debe ser al menos 5 a 10 veces la frecuencia más alta del componente de corriente que desea observar (por ejemplo, la frecuencia de conmutación en una fuente de alimentación).
• Capacidad de Muestreo Adecuada: Una alta tasa de muestreo es crucial para capturar detalles finos de las formas de onda.
• Múltiples Canales: Permite medir simultáneamente la corriente y el voltaje, lo cual es invaluable para comprender la relación de fase y la potencia.

Procedimiento Detallado de Medición

Una vez que el circuito está preparado y las herramientas listas, siga estos pasos:

1. Seguridad Primero: Asegúrese de que el circuito esté apagado y descargado antes de realizar cualquier conexión física. Utilice equipo de protección personal si es necesario.
2. Inserte el Cable Auxiliar: Si no lo ha hecho, inserte el pequeño cable auxiliar o bucle en serie con el inductor, en el lado donde la tensión es más estable. Asegúrese de que la conexión sea sólida y de baja resistencia.
3. Conecte la Sonda de Corriente: Abra la mordaza de la sonda de corriente y abrace el cable auxiliar que acaba de insertar. Asegúrese de que la mordaza esté completamente cerrada y que el cable esté centrado dentro de ella para una medición precisa.
4. Conecte la Sonda al Osciloscopio: Conecte el cable BNC de la sonda de corriente a uno de los canales de entrada del osciloscopio.
5. Configure el Osciloscopio:
   • Atenuación/Escala de la Sonda: La mayoría de las sondas de corriente tienen una relación de conversión (por ejemplo, 10 mV/A o 100 mV/A). Debe configurar la escala vertical (Volts/Div) del osciloscopio de acuerdo con esta relación para que la lectura en pantalla represente directamente los amperios. Muchos osciloscopios modernos permiten configurar la 'unidad' de la sonda (por ejemplo, Amperios) y la 'relación de atenuación' directamente para que las lecturas en pantalla sean en amperios.
   • Acoplamiento: Si está midiendo corriente continua o una forma de onda con un componente DC, configure el acoplamiento del canal en DC. Si solo le interesa el componente AC, use AC.
   • Base de Tiempo (Time/Div): Ajuste la base de tiempo para visualizar la forma de onda completa de la corriente. Comience con una base de tiempo que muestre varios ciclos si la corriente es periódica.
   • Disparo (Trigger): Configure el disparo para obtener una forma de onda estable. Para formas de onda de corriente periódicas, un disparo de flanco en el punto de cruce por cero o en un pico puede ser efectivo. Para eventos transitorios, use un disparo de flanco en un nivel de corriente específico.
6. Encienda el Circuito: Una vez que todo esté configurado, energice el circuito.
7. Observe y Analice la Forma de Onda: En la pantalla del osciloscopio, deberá ver la forma de onda de la corriente a través del inductor. Observe los picos de corriente, la corriente RMS, la forma (triangular, senoidal, etc.), y cualquier rizado o anomalía. Utilice las funciones de medición automática del osciloscopio (como Vp-p, Vmax, Vrms, Frecuencia) para obtener datos cuantitativos. Recuerde que estas mediciones se traducen directamente a Amperios si la escala de la sonda está correctamente configurada.

Consideraciones y Desafíos Comunes

Medir la corriente de un inductor puede presentar ciertos desafíos:

• Impacto de la Medición: Aunque las sondas de corriente son relativamente no invasivas, la inserción del cable auxiliar puede introducir una pequeña resistencia e inductancia, alterando ligeramente el comportamiento del circuito. Es crucial que el cable sea lo más corto y de baja impedancia posible.
• Ruido y Acoplamiento: Los circuitos con inductores, especialmente los de conmutación, pueden generar campos electromagnéticos que inducen ruido en la sonda o los cables del osciloscopio. Mantenga los cables de la sonda cortos y alejados de fuentes de ruido. Utilice la función de promedio o adquisición de alta resolución en el osciloscopio para reducir el ruido aleatorio.
• Ancho de Banda: Asegúrese de que el ancho de banda combinado de la sonda y el osciloscopio sea suficiente para capturar las transiciones más rápidas de la corriente. Si la forma de onda parece redondeada o distorsionada en los flancos, es posible que el ancho de banda sea insuficiente.
• Calibración de la Sonda: Las sondas de corriente deben calibrarse periódicamente para asegurar la precisión. Siga las instrucciones del fabricante para este proceso.
• Seguridad: Siempre esté consciente de los niveles de voltaje y corriente en el circuito. Algunas mediciones pueden implicar alta tensión o alta corriente, lo que requiere precauciones adicionales.

Tabla Comparativa: Sonda de Corriente vs. Resistencia Shunt

Si bien este artículo se centra en la sonda de corriente, otra técnica común para medir la corriente es el uso de una resistencia shunt. Aquí hay una comparación:

Preguntas Frecuentes (FAQ)

¿Por qué se recomienda medir en el lado del inductor donde la tensión es estable?

Medir en el lado de tensión estable del inductor ayuda a obtener una señal de corriente más limpia y menos propensa a la interferencia de las transiciones rápidas de voltaje. En circuitos conmutados, por ejemplo, un lado del inductor puede estar en un nodo conmutado ruidoso, mientras que el otro está conectado a una referencia de tierra o a un riel de voltaje más constante. Al medir en el lado estable, se minimiza el ruido de modo común que podría afectar la sonda y se facilita la interpretación de la forma de onda de la corriente sin la superposición de grandes fluctuaciones de voltaje.

¿Qué hago si no tengo una sonda de corriente?

Si no dispone de una sonda de corriente, la alternativa más común es utilizar una resistencia shunt de bajo valor (por ejemplo, 0.01 a 1 Ohm) en serie con el inductor. La caída de voltaje a través de esta resistencia (V = I * R) es directamente proporcional a la corriente. Puede medir esta caída de voltaje con un osciloscopio y luego calcular la corriente. Sin embargo, este método es más invasivo, introduce una resistencia adicional en el circuito (que puede afectar su funcionamiento) y no proporciona aislamiento eléctrico.

¿Cómo se ve la forma de onda de la corriente en un inductor en diferentes escenarios?

• En DC (estado estacionario): En teoría, un inductor se comporta como un cortocircuito en DC. La corriente será constante, limitada solo por la resistencia interna del inductor y la resistencia del circuito.
• En AC (sinusoidal): La corriente a través de un inductor sinusoidal puro estará desfasada 90 grados con respecto al voltaje, con la corriente retrasada con respecto al voltaje. La magnitud de la corriente dependerá de la reactancia inductiva (Xl = 2πfL).
• En circuitos de conmutación (PWM): La corriente a través del inductor típicamente tendrá una forma de onda triangular o trapezoidal. Durante la fase de encendido del interruptor, la corriente aumentará linealmente. Durante la fase de apagado, la corriente disminuirá linealmente (o exponencialmente si hay una descarga a través de una resistencia). Los picos y el rizado de esta forma de onda son críticos para el diseño.

¿Cuál es la diferencia entre medir voltaje a través de un inductor y corriente a través de un inductor?

Medir el voltaje a través de un inductor le muestra la diferencia de potencial entre sus dos terminales. Esto es útil para entender cómo el inductor responde a los cambios de voltaje y para verificar si el voltaje está dentro de los límites. Sin embargo, no le dice directamente cuánta corriente está fluyendo. La corriente, por otro lado, le informa sobre el flujo real de carga a través del componente y la energía almacenada en su campo magnético. Ambas mediciones son complementarias y necesarias para una comprensión completa del comportamiento del inductor en un circuito.

¿Qué tan preciso debe ser el cable auxiliar o el bucle para la sonda de corriente?

El cable auxiliar debe ser lo más corto posible para minimizar la inductancia y resistencia parásitas que podría introducir en el circuito. También debe ser de un calibre adecuado para la corriente máxima esperada para evitar caídas de voltaje significativas o calentamiento. Un cable de unos pocos centímetros suele ser suficiente. La idea es que la sonda de corriente pueda abrazarlo cómodamente sin afectar el circuito principal.

Conclusión

Medir la corriente a través de un inductor es una habilidad esencial para cualquier ingeniero o técnico electrónico. Al emplear la técnica adecuada de preparación del circuito (como la inserción de un cable auxiliar en el lado de tensión estable) y utilizando las herramientas correctas (una sonda de corriente y un osciloscopio), se pueden obtener mediciones precisas y reveladoras. Estas mediciones no solo son fundamentales para la depuración y verificación de diseños, sino que también ofrecen una comprensión profunda del comportamiento dinámico de los inductores en diversos circuitos. Dominar esta técnica le permitirá optimizar el rendimiento de sus sistemas electrónicos y abordar los desafíos de diseño con mayor confianza y precisión.
