¿Cuánto Cobre Contiene un Transformador?

Los transformadores, esas imponentes estructuras que vemos en subestaciones eléctricas o distribuidas por nuestras ciudades, son mucho más que simples aparatos de conversión de energía. En su interior, albergan un tesoro codiciado: el cobre. Este metal no solo es fundamental para su funcionamiento eficiente, sino que también lo convierte en un objetivo de alto valor para el mercado ilegal, generando una problemática que afecta gravemente a empresas y servicios públicos. Pero, ¿cuántos kilogramos de este valioso material se esconden realmente dentro de un transformador?

La Importancia Fundamental del Cobre en los Transformadores

El cobre es, sin duda, el alma de un transformador. Sus propiedades eléctricas y físicas lo convierten en el material ideal para las bobinas y devanados que permiten la transferencia de energía entre los circuitos primario y secundario. A diferencia de otros metales conductores como el aluminio, el cobre ofrece una resistencia eléctrica menor y una mayor conductividad, lo que se traduce en una eficiencia superior y menos pérdidas de energía en forma de calor. Esta eficiencia no solo reduce los costos operativos a largo plazo, sino que también prolonga la vida útil del transformador.

Además de su conductividad, el cobre destaca por su ductilidad y maleabilidad, permitiendo que sea fácilmente moldeado en los complejos devanados que requiere un transformador. Su robustez y menor tendencia a la expansión bajo condiciones extremas garantizan conexiones más estables y una menor tasa de fallos en comparación con las bobinas de aluminio. Aunque el costo inicial de un transformador con bobinas de cobre es significativamente más alto (entre un 20% y un 30% más que uno con aluminio), la inversión se justifica por su rendimiento superior y su mayor durabilidad.

¿Cuánto Cobre Contiene un Transformador? Desglose por Capacidad

La cantidad de cobre en un transformador varía drásticamente según su tamaño, tipo y capacidad (medida en kVA o MVA). No hay una cifra única, ya que un pequeño transformador de distribución urbana no contendrá lo mismo que un gigante de subestación. Sin embargo, podemos establecer rangos y ejemplos basados en las capacidades más comunes:

Transformadores Pequeños y Medianos

Para transformadores de tamaño considerable, como los que superan las tres toneladas de peso, utilizados en entornos industriales o grandes instalaciones, la cantidad de cobre puede ser muy significativa. Se ha documentado que un transformador de estas características puede contener algo más de 400 kilogramos de cobre en su interior. Esta cifra, por sí sola, ya da una idea del atractivo que representa este metal para actividades ilícitas.

Transformadores de Gran Capacidad (2000 kVA, 3000 kVA y 10 MVA)

A medida que aumenta la capacidad del transformador, también lo hace su peso total y, por ende, la cantidad de cobre que contiene. Generalmente, el cobre representa una fracción sustancial del peso total del aparato, lo que lo convierte en un componente clave en su valor y rendimiento.

• Transformadores de 2000 kVA: Estos transformadores, ideales para servicios públicos, centros de datos o granjas solares, tienen un peso total que puede oscilar entre los 4.000 y los 7.000 kilogramos. El cobre en un transformador de 2000 kVA constituye aproximadamente el 30% del peso total. Esto significa que un transformador de esta capacidad podría contener entre 1.200 kg y 2.100 kg de cobre.
• Transformadores de 3000 kVA: Considerados transformadores de alta potencia, su peso total puede variar desde los 5.000 kg hasta más de 8.000 kg, dependiendo de su diseño (sumergido en aceite o tipo seco). El contenido de cobre en un transformador de 3000 kVA se estima entre el 20% y el 30% de su peso total. Por ejemplo, un transformador de 3000 kVA con un peso total de 7.600 kg podría albergar entre 1.520 kg y 2.280 kg de cobre. La mayor contribución al peso del cobre proviene de sus devanados.
• Transformadores de 10 MVA (10.000 kVA): Utilizados en la transmisión y distribución de energía a gran escala, estos transformadores son de los más grandes. Un transformador de 10 MVA puede pesar alrededor de 14.000 kg (y hasta 23.470 kg para algunos tipos específicos). Aplicando el porcentaje general del 20-30%, un transformador de 10 MVA podría contener entre 2.800 kg y 4.200 kg de cobre (o incluso más para los más pesados), haciendo de este un verdadero gigante en cuanto a contenido de metal.

El Cobre como Objetivo de Delito: Un Problema Costoso

La elevada cantidad de cobre en los transformadores y su alto valor de reventa han provocado un alarmante aumento en los robos de estas piezas, especialmente en empresas inactivas o con poca vigilancia. El precio medio del cobre en el mercado puede rondar los seis euros por kilogramo. Sin embargo, a quienes venden grandes cantidades de origen dudoso, se les abona entre tres y cuatro euros por kilogramo. Aún con este precio reducido, la cantidad de dinero que se puede obtener es considerable; por cada operación de robo, los delincuentes pueden percibir entre mil doscientos y mil seiscientos euros.

Estos actos delictivos suelen ser obra de bandas organizadas que operan, a menudo, de noche, aunque también se han registrado casos a plena luz del día, aprovechando la apariencia de un equipo de trabajo legítimo. La facilidad para vender el material en chatarrerías, donde en muchos casos solo se solicitan nombre y apellidos sin exigir pruebas de procedencia o identidad, facilita enormemente el negocio ilícito y dificulta el rastreo.

Las consecuencias para las empresas son devastadoras. La adquisición de un nuevo transformador puede costar alrededor de 17.000 euros. Pero el problema va más allá del coste del aparato en sí: los ladrones a menudo destrozan la instalación completa de la fábrica para arrancar el transformador, lo que puede implicar gastos de reparación que ascienden a cerca de 60.000 euros. En muchos casos, las piezas quedan tan dañadas que es más rentable montar una instalación nueva que intentar reparar la existente. Esta situación, sumada a los robos de tuberías de cobre de calefacción que también dejan grandes destrozos, empuja a muchas empresas, ya en situación delicada, a un cierre definitivo. La falta de leyes claras y contundentes para perseguir estos delitos es una crítica recurrente de los empresarios afectados, quienes abogan por la exigencia de la trazabilidad del producto como una medida eficaz para frenar esta lacra.

Factores que Influyen en el Contenido y Costo del Cobre

Ventajas del Cobre frente al Aluminio

Aunque el aluminio es más ligero y económico, el cobre es el material preferido en la fabricación de devanados de transformadores por múltiples razones. Como ya se mencionó, su alta conductividad eléctrica reduce las pérdidas por efecto Joule, lo que se traduce en una mayor eficiencia energética. Su resistencia mecánica es superior, lo que permite que los devanados sean más compactos y soporten mejor las fuerzas generadas durante cortocircuitos. Además, el cobre es menos propenso a la fluencia lenta (creep) bajo tensión y temperatura, lo que asegura conexiones eléctricas más estables y duraderas a lo largo del tiempo. Esto minimiza la necesidad de mantenimiento y prolonga la vida útil del equipo.

Impacto en el Precio del Transformador

El costo de los materiales representa aproximadamente el 50% del precio total de un transformador, y de este porcentaje, cerca del 20% corresponde al contenido de cobre, principalmente en sus bobinas. Por esta razón, los transformadores con devanados de cobre son un 20% a 30% más caros que sus equivalentes con devanados de aluminio. Sin embargo, esta inversión inicial se compensa con una mayor eficiencia, una vida útil más prolongada y una menor probabilidad de fallos, lo que se traduce en ahorros significativos a largo plazo en términos de energía y mantenimiento.

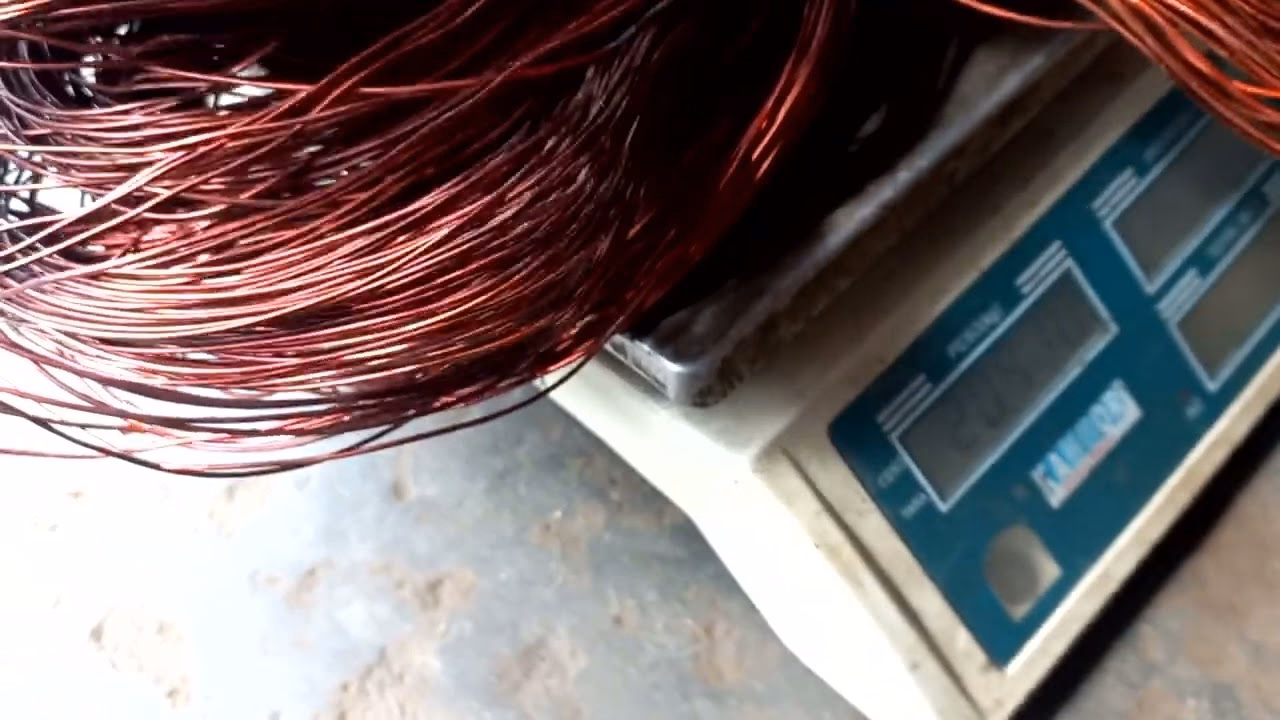

¿Cómo se Estima el Peso del Cobre en un Transformador?

El cálculo exacto del peso del cobre en un transformador completo es una tarea compleja que involucra el diseño detallado y las especificaciones de cada componente. Sin embargo, se pueden realizar estimaciones generales o cálculos específicos para partes del transformador.

Para la estimación global, como se mencionó, se suele utilizar un porcentaje del peso total del transformador. Por ejemplo, para un transformador de 2000 kVA, se estima que el cobre representa alrededor del 30% de su peso total. Para el caso de un transformador de 3000 kVA, el porcentaje puede variar entre el 20% y el 30% del peso total.

Para cálculos más específicos de los devanados, se requiere conocer el volumen del material utilizado. Sabiendo que la densidad del cobre es de 8960 kilogramos por metro cúbico (8960 kg/m³), si se conoce el volumen de cobre en una sección específica, se puede calcular su peso. Por ejemplo, si se determina que el volumen de cobre en el lado primario de un devanado es de 1,06 x 10^-5 m³, el peso de ese cobre sería: Peso = Densidad x Volumen = 8960 kg/m³ x 1,06 x 10^-5 m³ = 0,095 kg, es decir, 95 gramos. Este tipo de cálculo es más relevante para el diseño y la fabricación que para una estimación general del contenido total de un transformador ya ensamblado.

Preguntas Frecuentes sobre el Cobre en Transformadores

¿Por qué se prefiere el cobre al aluminio en los transformadores?

El cobre ofrece mayor conductividad eléctrica, menor resistencia, mejor eficiencia y mayor durabilidad. Es más dúctil y forma conexiones más estables, lo que reduce las pérdidas de energía y la probabilidad de fallos en comparación con el aluminio.

¿El peso del cobre afecta el precio del transformador?

Sí, significativamente. El cobre es un material costoso, y su contenido puede representar hasta el 20% del costo total del transformador. Los transformadores con devanados de cobre son entre un 20% y un 30% más caros que los de aluminio, aunque ofrecen mayores beneficios a largo plazo.

¿Son todos los transformadores de cobre?

No. Aunque el cobre es el material preferido por sus propiedades superiores, también existen transformadores con devanados de aluminio, especialmente en aplicaciones donde el costo inicial es una preocupación mayor. Sin embargo, los transformadores de cobre son generalmente considerados de mayor calidad y eficiencia.

¿Cómo puedo saber cuánto cobre tiene mi transformador específico?

La cantidad exacta de cobre suele estar detallada en las especificaciones técnicas del fabricante o en la placa de características del transformador. Si no, se puede estimar como un porcentaje del peso total del transformador, que generalmente oscila entre el 20% y el 30% para transformadores de media y alta potencia.

¿Qué consecuencias tiene el robo de cobre de un transformador?

El robo de cobre no solo implica la pérdida de un material valioso, sino que también genera costos altísimos para las empresas debido a la necesidad de reemplazar el transformador (aprox. 17.000 euros) y reparar los daños a la infraestructura (hasta 60.000 euros). Además, causa interrupciones en el suministro eléctrico y puede llevar al cierre de negocios afectados.

En resumen, el cobre es un componente indispensable en los transformadores, no solo por su función vital en la transformación de energía, sino también por su valor intrínseco. La comprensión de la cantidad de cobre presente en estos gigantes eléctricos nos permite apreciar mejor su complejidad tecnológica y, al mismo tiempo, entender la problemática social y económica que rodea el robo de este valioso metal. Es un recordatorio de que, incluso en la ingeniería más robusta, hay elementos vulnerables que requieren protección y medidas legales más eficaces para preservar la infraestructura energética de nuestras comunidades.
