Calculando la Frecuencia de Osciladores

En el vasto universo de la electrónica, los osciladores son componentes fundamentales que actúan como el "corazón" de innumerables dispositivos, desde los relojes digitales más sencillos hasta los microcontroladores más complejos. Su función principal es generar una señal electrónica periódica, comúnmente una onda sinusoidal o cuadrada, que es esencial para sincronizar operaciones, establecer frecuencias en radios o producir sonidos. Pero, ¿cómo se determina o se calcula la frecuencia de estas señales vitales?

Comprender cómo se calcula la frecuencia de oscilación es crucial en campos tan diversos como la física, la ingeniería, la música y la medicina. La oscilación se refiere al movimiento repetitivo de un objeto o sistema alrededor de un punto central o posición de equilibrio. La frecuencia, en este contexto, representa el número de ciclos completos u oscilaciones que ocurren en una unidad de tiempo.

¿Qué es la Oscilación y su Frecuencia?

La oscilación es un fenómeno fundamental que se observa en varios sistemas, donde un cuerpo o un sistema se mueve de un lado a otro alrededor de un punto central o posición de equilibrio. Este movimiento repetitivo puede ocurrir en sistemas mecánicos, como el balanceo de un péndulo, o en sistemas eléctricos, como la corriente alterna en los circuitos. La oscilación se caracteriza por variaciones periódicas en la posición, velocidad u otras cantidades físicas.

La frecuencia de oscilación se refiere al número de ciclos completos u oscilaciones que ocurren en una unidad de tiempo. Se mide en Hertz (Hz), donde un Hertz representa un ciclo por segundo. La frecuencia es un parámetro crucial que determina la velocidad a la que ocurren las oscilaciones. Frecuencias más altas corresponden a oscilaciones más rápidas, mientras que frecuencias más bajas indican oscilaciones más lentas.

La Fórmula Fundamental: Período y Frecuencia

La fórmula para calcular la frecuencia de oscilación se deriva del recíproco del período (T), donde el período representa el tiempo necesario para un ciclo completo de oscilación. Matemáticamente, la fórmula se expresa como:

f = 1 / T

Donde:

• f representa la frecuencia de oscilación en Hertz (Hz).
• T representa el período de oscilación en segundos (s).

Esta fórmula destaca la relación inversa entre frecuencia y período: a medida que el período aumenta, la frecuencia disminuye, y viceversa. Al utilizar esta fórmula, se puede determinar con precisión la frecuencia de oscilación para diversos sistemas, desde osciladores armónicos simples hasta formas de onda y señales complejas.

Ejemplos Prácticos de Cálculo

Para ilustrar la aplicación de esta fórmula, consideremos algunos ejemplos:

• Ejemplo 1: Péndulo Simple
  Si el período de un columpio completo de un péndulo simple se mide en 2 segundos, ¿cuál es la frecuencia?
  f = 1 / 2 segundos = 0.5 Hz
  La frecuencia de oscilación del péndulo simple es de 0.5 Hz, lo que significa que completa 0.5 ciclos o columpios por segundo.
• Ejemplo 2: Cuerda de Guitarra
  Cuando se pulsa, una cuerda de guitarra oscila de un lado a otro, produciendo ondas sonoras. Si el período de una vibración completa de la cuerda de guitarra se mide en 0.02 segundos, ¿cuál es la frecuencia de oscilación?
  f = 1 / 0.02 segundos = 50 Hz
  La frecuencia de oscilación de la cuerda de guitarra es de 50 Hz, lo que significa que completa 50 ciclos o vibraciones por segundo, produciendo un sonido con un tono correspondiente a esta frecuencia.

Métodos para Determinar la Frecuencia de Oscilación

Calcular la frecuencia de oscilación puede abordarse mediante varios métodos:

• Medición Directa: El método más sencillo implica medir directamente el período de oscilación utilizando un cronómetro o un temporizador. Al cronometrar la duración de varias oscilaciones y promediar los resultados, se puede determinar el período con precisión. Una vez que se conoce el período, la frecuencia se puede calcular utilizando la fórmula f = 1/T.
• Análisis Matemático: Para osciladores armónicos simples, como un sistema masa-resorte o un péndulo, la frecuencia de oscilación se puede determinar analíticamente utilizando ecuaciones matemáticas derivadas de la dinámica del sistema. Por ejemplo, el período de un péndulo simple está dado por T = 2π√(l/g), donde l es la longitud del péndulo y g es la aceleración debido a la gravedad. Una vez determinado el período, la frecuencia se puede calcular utilizando f = 1/T.
• Técnicas Experimentales: En configuraciones experimentales, la frecuencia se puede determinar utilizando sensores o transductores que miden el movimiento o las vibraciones del sistema oscilante. Estos sensores pueden proporcionar datos en tiempo real sobre la posición o velocidad del objeto oscilante, lo que permite una determinación precisa del período y, por lo tanto, de la frecuencia.
• Transformada de Fourier: En los casos en que el movimiento oscilatorio es complejo o no periódico, como en el caso de señales o formas de onda, el contenido de frecuencia se puede analizar utilizando técnicas de Transformada de Fourier. El análisis de Fourier descompone una forma de onda compleja en sus frecuencias constituyentes, lo que permite la determinación de los componentes de frecuencia dominantes y sus amplitudes.
• Simulaciones por Computadora: Las simulaciones numéricas utilizando software de computadora también pueden emplearse para calcular la frecuencia de oscilación para sistemas complejos. Al resolver las ecuaciones de movimiento numéricamente o utilizando técnicas computacionales como el análisis de elementos finitos, se puede simular el comportamiento del sistema y determinar la frecuencia de oscilación a partir de los datos resultantes.

Configuración y Determinación de la Frecuencia en Microcontroladores

En el contexto de los microcontrolador, la frecuencia de operación es crucial y se configura de diversas maneras, dependiendo de si se utiliza un oscilador interno o externo. El registro OSCCON es fundamental para controlar el oscilador y las opciones de selección de frecuencia.

Osciladores de Reloj Internos

El circuito del oscilador interno en muchos microcontroladores consta de dos osciladores separados que pueden seleccionarse como fuente de reloj del microcontrolador:

• HFINTOSC: Un oscilador interno de alta frecuencia, calibrado de fábrica a 8 MHz. Su frecuencia puede ser configurada por el usuario mediante software utilizando los bits del registro OSCTUNE y el pre-escalador.
• LFINTOSC: Un oscilador interno de baja frecuencia, no calibrado de fábrica, que funciona a 31 kHz. Sus pulsos de reloj se utilizan para el funcionamiento de temporizadores de encendido y perro guardián, y también puede ser una fuente de reloj para el microcontrolador completo.

La selección de frecuencia para el oscilador interno se realiza a través de los bits de selección de frecuencia (IRCF2, IRCF1, IRCF0) del registro OSCCON. La siguiente tabla muestra las frecuencias disponibles:

El registro OSCTUNE permite una calibración fina de la frecuencia del HFINTOSC. La combinación de sus bits (TUN4-TUN0) puede aumentar o reducir ligeramente la frecuencia.

Osciladores de Reloj Externos

Los osciladores externos utilizan componentes externos como cristales de cuarzo, resonadores cerámicos o circuitos RC para generar y estabilizar la señal de reloj. Su modo de funcionamiento se selecciona durante la programación del microcontrolador.

• Modo EC (External Clock): Una fuente de reloj externa independiente se conecta al pin OSC1. El pin OSC2 puede usarse como E/S. Permite sincronización con otros componentes y un arranque inmediato sin espera de estabilización.
• Modos LP, XT, HS (Cristal de Cuarzo/Resonador Cerámico): Estos modos utilizan cristales de cuarzo o resonadores cerámicos conectados a los pines OSC1 y OSC2, con diferentes rangos de frecuencia y consumo de corriente:
  • LP (Baja Potencia): Para cristales de baja frecuencia (ej., 32.768 KHz), ideal para relojes, bajo consumo.
  • XT: Para cristales de frecuencias intermedias (hasta 8 MHz), consumo medio.
  • HS (Alta Velocidad): Para cristales de alta frecuencia (más de 8 MHz), mayor consumo.

  Los resonadores cerámicos son una alternativa más económica, aunque con menor calidad, para frecuencias entre 100 kHz y 20 MHz.

• Modos RC y RCIO (Resistor-Capacitor): Son soluciones más simples y económicas cuando la precisión exacta no es crítica.
  • Modo RC: El circuito RC se conecta al pin OSC1. La señal de frecuencia del oscilador RC dividida por 4 está disponible en el pin OSC2 para calibración o sincronización. La frecuencia se calcula con la fórmula f = 1 / (R * C), donde R es la resistencia y C la capacitancia.
  • Modo RCIO: Similar al RC, pero el pin OSC2 está disponible para uso general de E/S.

Funcionalidades Avanzadas del Reloj en Microcontroladores

Los microcontroladores modernos incorporan características para mejorar la eficiencia y robustez de la fuente de reloj:

• Modo de Cambio Automático de Velocidad de Reloj (Two-Speed Clock Start-up Mode): Reduce el consumo de corriente al pasar a modo de reposo. Cuando el oscilador externo se desactiva en reposo, el oscilador interno toma el control durante el arranque para ejecutar el programa hasta que el oscilador externo se estabilice, ahorrando energía y tiempo de espera.
• Monitor para Detectar un Fallo de la Fuente de Reloj (Fail-Safe Clock Monitor - FSCM): Monitorea el funcionamiento del oscilador externo. Si detecta un fallo (ej., pulsos tardan más de 2 ms), el oscilador interno asume automáticamente la función de reloj del sistema, asegurando la continuidad del programa.

Tipos de Osciladores y sus Características

Los osciladores se dividen en dos categorías principales: armónicos (producen ondas sinusoidales, como RC, LC, cristal) y de relajación (producen otras formas de onda, como cuadradas). La elección del oscilador adecuado depende de factores como la precisión, el costo, el consumo de energía y el tamaño.

Aquí una tabla comparativa de los tipos de osciladores más comunes:

Osciladores RC: El Circuito Básico

Un oscilador RC (resistor-capacitor) es un tipo de oscilador de retroalimentación construido con resistencias y capacitores, junto con un dispositivo de amplificación (transistor o amplificador operacional). La red RC desplaza la fase de la señal en 180 grados, y el amplificador proporciona otro desplazamiento de 180 grados (para un total de 360 o 0 grados), lo que genera la retroalimentación positiva necesaria para la oscilación.

La frecuencia de oscilación en un oscilador RC depende de los valores de R y C. Aunque la fórmula general f = 1/(R*C) se usa para la constante de tiempo, la frecuencia de un oscilador RC de desplazamiento de fase más complejo puede ser f = 1 / (2πRC√N) para N etapas. La combinación de la red RC atenúa la señal, por lo que la etapa del amplificador debe tener suficiente ganancia para compensar esta pérdida.

Osciladores LC: La Danza de la Energía

Los osciladores LC (Inductor-Capacitor) utilizan un "circuito tanque" (inductor y capacitor en paralelo) para producir retroalimentación positiva. La oscilación se basa en la transferencia de energía entre el campo eléctrico del capacitor y el campo magnético del inductor. En un circuito ideal, esta oscilación sería perpetua, pero en la realidad, las pérdidas de energía (amortiguación) requieren componentes activos (transistores, amplificadores operacionales) para mantener la oscilación.

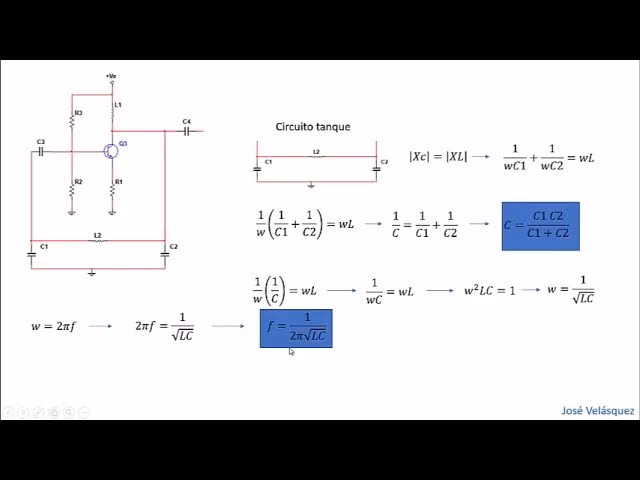

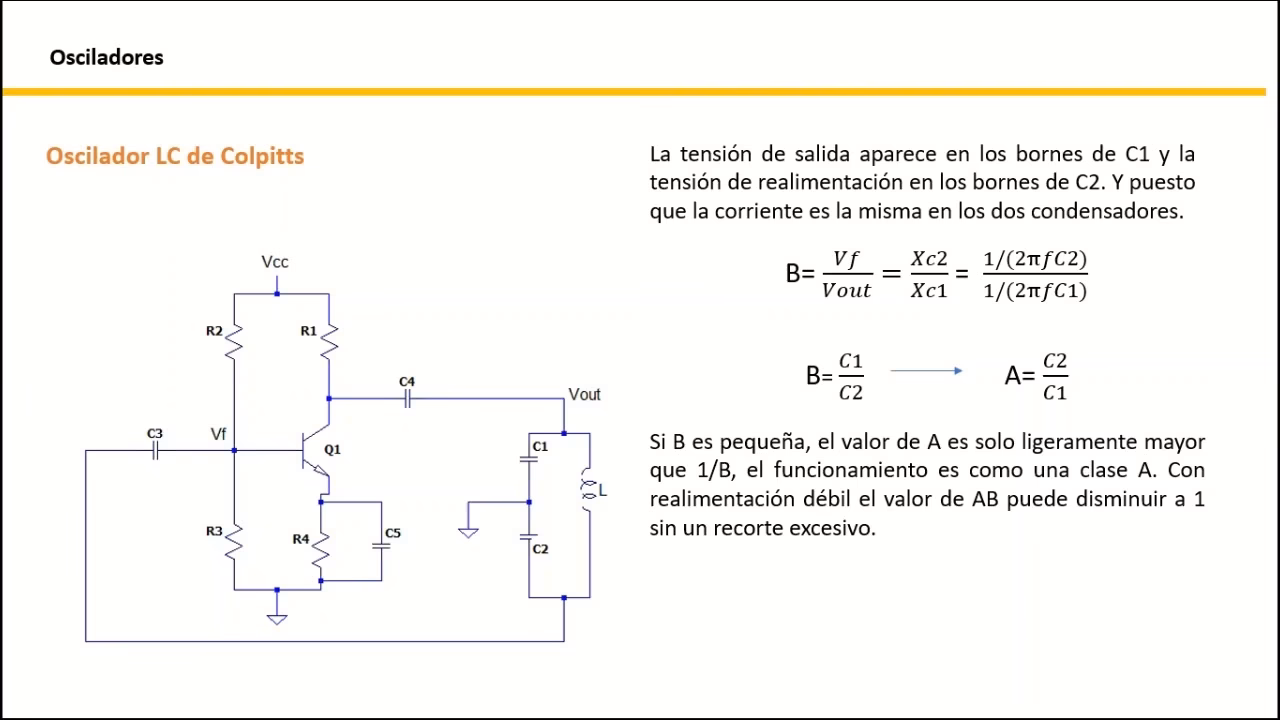

Ejemplos comunes incluyen el Oscilador de Colector Sintonizado, el Oscilador de Colpitts (popular en RF, con dos capacitores en serie) y el Oscilador Clapp (una mejora del Colpitts con un capacitor variable para sintonización precisa).

Osciladores de Cristal de Cuarzo: Precisión Inigualable

El oscilador de Cristal de Cuarzo es el tipo más común de oscilador de cristal y la elección principal donde la precisión y la estabilidad son críticas. Su funcionamiento se basa en el efecto piezoeléctrico: el cristal vibra mecánicamente a una frecuencia específica cuando se le aplica un voltaje. Debido a su alto Factor Q (calidad, que puede ser de 100,000 o más, comparado con unos pocos cientos para LC), los cristales de cuarzo exhiben una estabilidad de frecuencia excepcional (tan baja como 0.0001%). Requieren capacitores de carga externos para una operación estable.

Existen variantes especializadas como TCXO (Temperature Compensated Crystal Oscillator) y OCXO (Oven Controlled Crystal Oscillator) que ofrecen una precisión aún mayor, aunque a un costo más elevado.

Criterios de Oscilación: El Criterio de Barkhausen

Para que un circuito oscile, debe cumplir el Criterio de Barkhausen, que establece dos condiciones principales para el lazo de retroalimentación de un oscilador:

1. Ganancia de Bucle Unitaria: La magnitud de la ganancia (amplificación) alrededor del lazo a la frecuencia de oscilación (ω₀) debe ser la unidad (|A||β(jω₀)| = 1). Esto asegura que la amplitud de la onda sinusoidal se mantenga constante después de un viaje completo alrededor del lazo.
2. Desplazamiento de Fase Cero o Múltiplo de 360°: El desplazamiento de fase total alrededor del lazo a la frecuencia de oscilación ω₀ debe ser cero o un múltiplo de 2π radianes (360°) (∠A + ∠β = 2πn, donde n es un entero). Esto garantiza que la onda al final del lazo esté en fase con la onda al principio, reforzándose a sí misma.

Es importante destacar que este criterio es necesario, pero no siempre suficiente para la oscilación. Otros factores, como las no linealidades del amplificador, son cruciales para el inicio y la estabilización de la amplitud de la oscilación.

Preguntas Frecuentes (FAQs)

¿Cuál es la diferencia entre período y frecuencia?

El período (T) es el tiempo que tarda una oscilación completa en ocurrir, medido en segundos. La frecuencia (f) es el número de oscilaciones completas que ocurren en una unidad de tiempo, medida en Hertz (ciclos por segundo). Son inversamente proporcionales: f = 1/T.

¿Por qué la estabilidad de la frecuencia es importante?

La estabilidad de la frecuencia es crucial para la precisión y el rendimiento de los dispositivos electrónicos. Un oscilador inestable puede causar errores en la temporización de los microcontroladores, distorsión en las señales de radio o imprecisión en las mediciones.

¿Qué es el Factor Q y cómo afecta a un oscilador?

El Factor Q (Factor de Calidad) es una medida de la eficiencia energética de un resonador. Un Q alto indica que el resonador pierde muy poca energía por ciclo de oscilación, lo que se traduce en una frecuencia de oscilación más estable y menos sensible a las variaciones de otros componentes del circuito. Los cristales de cuarzo tienen un Q muy alto, por eso son tan estables.

¿Todos los osciladores producen ondas sinusoidales?

No. Los osciladores armónicos (como LC, RC, cristal) producen ondas sinusoidales. Los osciladores de relajación producen formas de onda no sinusoidales, como ondas cuadradas o triangulares, que son comunes en circuitos digitales como señales de reloj.

¿Cómo se inicia la oscilación en un circuito?

La oscilación se inicia por el ruido electrónico presente en el circuito o por el transitorio de encendido. Este ruido es amplificado y filtrado por el lazo de retroalimentación. Si la ganancia de bucle es mayor a uno para pequeñas señales, la amplitud de la onda sinusoidal aumenta exponencialmente hasta que alguna no linealidad en el circuito (generalmente la saturación del amplificador) reduce la ganancia a la unidad, estabilizando la amplitud.
