Cargas Triangulares y Trapezoidales: Resultantes Esenciales

En el fascinante mundo de la ingeniería estructural y el diseño de elementos como vigas y columnas, comprender cómo las cargas actúan sobre ellos es absolutamente crucial. Las cargas no siempre son simples fuerzas puntuales; a menudo se distribuyen a lo largo de una superficie o longitud. Dos de las distribuciones de carga más comunes y significativas son las cargas triangulares y las cargas trapezoidales. Ambas representan situaciones reales, como la presión del agua sobre un muro de contención o la carga de viento sobre una fachada inclinada. Para analizar estas estructuras de manera efectiva, es fundamental poder simplificar estas distribuciones de carga complejas en una única fuerza equivalente, conocida como la resultante, y determinar su punto exacto de aplicación. Este proceso no solo facilita los cálculos, sino que también proporciona una comprensión más clara del comportamiento de la estructura bajo dichas cargas.

A continuación, exploraremos en detalle qué son estas cargas, cómo se calculan sus resultantes y dónde se ubican, proporcionando las herramientas necesarias para abordar estos desafíos de ingeniería con confianza. Profundizaremos en los principios matemáticos y físicos que rigen estas interacciones, asegurando que el lector adquiera un conocimiento sólido y aplicable.

¿Qué es una Carga Distribuida?

Antes de sumergirnos en las particularidades de las cargas triangulares y trapezoidales, es importante entender el concepto general de una carga distribuida. A diferencia de una carga puntual, que se considera que actúa en un único punto, una carga distribuida se extiende sobre una longitud o un área. La intensidad de esta carga puede ser constante (carga uniformemente distribuida) o variar a lo largo de su extensión. Cuando la intensidad de la carga varía, generalmente lo hace de forma lineal, lo que nos lleva a los casos triangular y trapezoidal.

La importancia de la resultante de una carga distribuida radica en que nos permite reemplazar la carga compleja y variada por una única fuerza equivalente. Esta fuerza equivalente tiene el mismo efecto externo sobre el cuerpo rígido que la carga distribuida original, lo que simplifica enormemente los cálculos de reacciones en los apoyos y de fuerzas internas en la estructura. La ubicación de esta resultante es tan importante como su magnitud, ya que determina el momento que la carga genera.

Cargas Triangulares: Magnitud y Ubicación de la Resultante

Las cargas triangulares, también conocidas como cargas que aumentan o disminuyen linealmente, son un tipo específico de carga distribuida cuya intensidad varía de forma lineal desde cero en un extremo hasta un valor máximo en el otro. Un ejemplo clásico es la presión hidrostática sobre la pared vertical de un tanque, donde la presión es cero en la superficie del líquido y aumenta linealmente con la profundidad.

Cálculo de la Resultante

La resultante de una carga triangular se calcula de manera muy intuitiva: es igual al área bajo el diagrama de carga triangular. Dado que el área de un triángulo es la mitad de su base por su altura, la fórmula para la resultante (R) de una carga triangular es:

R = (1/2) * Base * Altura

Donde:

• Base: Representa la longitud sobre la cual actúa la carga (a menudo denotada como 'L' o 'ancho').
• Altura: Representa la intensidad máxima de la carga en el punto donde es mayor (a menudo denotada como 'w_max' o 'q_max').

Por lo tanto, si tenemos una carga triangular con una longitud 'L' y una intensidad máxima 'w_max', la resultante será:

R = (1/2) * L * w_max

Esta resultante tiene unidades de fuerza (por ejemplo, Newtons o Libras), ya que estamos multiplicando una intensidad de carga (fuerza por unidad de longitud) por una longitud.

Ubicación de la Resultante (Centroide)

Una vez calculada la magnitud de la resultante, el siguiente paso crucial es determinar su punto de aplicación. Para una carga triangular, la resultante actúa en el centroide de la forma triangular. El centroide de un triángulo se encuentra a un tercio de la base desde el lado de mayor altura (o el ángulo recto, si es un triángulo rectángulo).

Si la carga triangular tiene su valor máximo en un extremo y disminuye linealmente hasta cero en el otro, la resultante se ubicará a un tercio de la longitud total desde el extremo donde la carga es máxima. Por ejemplo, si la carga es de 0 a w_max en una longitud L, la resultante R actuará a L/3 desde el punto donde la carga es w_max.

Ejemplo Práctico de Carga Triangular

Consideremos una viga de 6 metros de longitud sometida a una carga triangular que varía de 0 kN/m en un extremo a 10 kN/m en el otro.

• Base (L) = 6 m
• Altura (w_max) = 10 kN/m

La resultante (R) será:

R = (1/2) * 6 m * 10 kN/m = 30 kN

La ubicación de esta resultante será a 1/3 de la base desde el punto de mayor carga. Si el punto de mayor carga está en el extremo derecho de la viga, la resultante actuará a (1/3) * 6 m = 2 metros desde ese extremo derecho (o a 4 metros desde el extremo izquierdo donde la carga es cero).

Cargas Trapezoidales: Un Análisis Detallado

Las cargas trapezoidales representan una combinación más compleja de cargas distribuidas, donde la intensidad de la carga varía linealmente entre dos valores distintos en sus extremos, formando la figura de un trapecio. Estas cargas pueden surgir, por ejemplo, en la presión del suelo sobre un muro de contención si el suelo tiene diferentes densidades o si hay una sobrecarga en una parte del terreno.

Definición y Composición

Una carga trapezoidal puede definirse como una carga externa sobre elementos estructurales como columnas y vigas, donde la distribución de la fuerza no es uniforme pero sigue un patrón lineal. Esencialmente, una carga trapezoidal puede verse como la superposición de una carga uniformemente distribuida (rectangular) y una carga triangular.

Para definir una carga trapezoidal, se suelen especificar los valores de la intensidad de la carga en sus extremos y las distancias relativas a esos extremos. Por ejemplo, en un contexto de software, se pueden usar parámetros como:

• Valor 1 (V1): Intensidad de la carga en el extremo izquierdo (o inferior para elementos verticales).
• Valor 2 (V2): Intensidad de la carga en el extremo derecho (o superior para elementos verticales).
• Longitud de aplicación: La distancia sobre la cual actúa la carga trapezoidal.

A veces, se pueden definir puntos intermedios para generar formas más complejas o para especificar un trapecio que no abarca toda la longitud del elemento. En este caso, se pueden usar hasta cuatro valores (V1, V2, V3, V4) y distancias asociadas (L1, L2, R1, R2) para definir un trapecio o incluso una serie de trapecios/triángulos a lo largo de un elemento.

Cálculo de la Resultante de una Carga Trapezoidal

La resultante de una carga trapezoidal también es igual al área bajo el diagrama de carga trapezoidal. Hay dos métodos principales para calcular esta área:

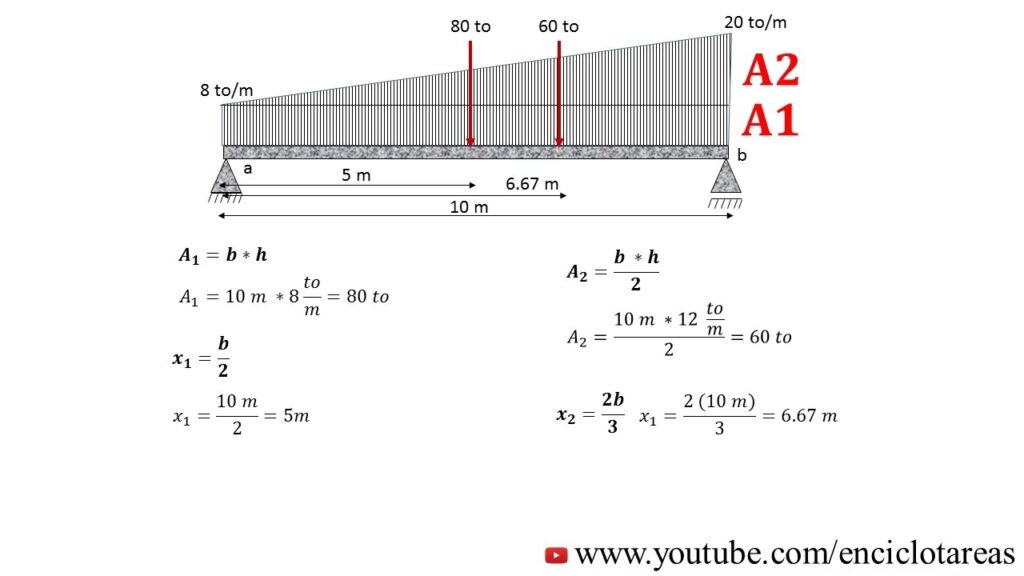

1. Método de Descomposición (Más Común y Recomendado)

   Este método implica dividir el trapecio en una forma rectangular y una forma triangular, calcular la resultante y la ubicación de cada una, y luego combinar estas resultantes parciales. Es la forma más intuitiva de abordar el problema.

   Supongamos una carga trapezoidal con intensidades w1 en un extremo y w2 en el otro, sobre una longitud L.



   • Parte Rectangular: La intensidad de la carga rectangular será el valor más bajo entre w1 y w2 (por ejemplo, min(w1, w2)). La resultante de esta parte rectangular (R_rect) es:R_rect = min(w1, w2) * L

     Esta resultante actúa en el centro de la longitud L, es decir, a L/2 desde cualquier extremo.

   • Parte Triangular: La intensidad máxima de la carga triangular será la diferencia entre w1 y w2 (por ejemplo, |w1 - w2|). La resultante de esta parte triangular (R_trian) es:R_trian = (1/2) * L * |w1 - w2|

     Esta resultante actúa a un tercio de la longitud L desde el extremo donde la carga triangular es máxima (es decir, donde la diferencia |w1 - w2| se origina).

   La resultante total (R_total) de la carga trapezoidal es la suma de R_rect y R_trian.

   R_total = R_rect + R_trian

   Para encontrar la ubicación de la resultante total, se utiliza el principio de momentos. Se toma un punto de referencia (por ejemplo, el extremo izquierdo de la viga) y se iguala el momento de la resultante total al momento combinado de las resultantes parciales:

   R_total * x_barra = (R_rect * x_rect) + (R_trian * x_trian)

   Donde x_barra es la distancia de la resultante total desde el punto de referencia, y x_rect y x_trian son las distancias de las resultantes parciales desde el mismo punto de referencia.

2. Fórmula Directa del Área del Trapecio

   El área de un trapecio se calcula como el promedio de las bases paralelas multiplicado por la altura. En el contexto de cargas, esto se traduce a:

   R = ((w1 + w2) / 2) * L

   Donde w1 y w2 son las intensidades de carga en los extremos y L es la longitud sobre la que actúa la carga.

   La ubicación del centroide de un trapecio es un poco más compleja y se puede calcular con la siguiente fórmula desde el extremo con intensidad w1:

   x_barra = (L / 3) * ((2 * w1 + w2) / (w1 + w2))

   Ambos métodos darán la misma magnitud de la resultante y la misma ubicación si se aplican correctamente.

Consideraciones Adicionales sobre Cargas Trapezoidales (basado en información de software)

La definición de cargas trapezoidales en software de análisis estructural a menudo involucra la especificación de varios parámetros que permiten una gran flexibilidad, como se mencionó en la información proporcionada. Aunque esto es más sobre la interfaz de usuario, cada parámetro se relaciona directamente con la forma y el cálculo de la carga:

• Valores (V1, V2, V3, V4): Estos valores representan las intensidades de la carga en puntos específicos a lo largo del elemento. Por ejemplo, V1 y V2 podrían definir el inicio y el fin de la carga, mientras que V3 y V4 podrían definir puntos intermedios para cargas más complejas (como dos trapecios adyacentes o una carga con un pico en el centro).
• Distancias (L1, L2, R1, R2): Estas distancias especifican el rango de aplicación de la carga. L1 y L2 podrían ser distancias desde el extremo izquierdo, y R1 y R2 desde el extremo derecho. Esto permite definir cargas que no cubren toda la longitud de una viga o columna, o cargas que tienen segmentos con diferentes distribuciones.
• Tipo de Carga: Se refiere a si la carga es una fuerza o un momento, y si es constante o variable. Para cargas trapezoidales, siempre será una carga de fuerza variable.
• Caso de Carga: Es crucial asignar la carga a un caso de carga específico (por ejemplo, carga muerta, carga viva, carga de viento). Esto permite a los ingenieros combinar diferentes tipos de cargas de acuerdo con los códigos de construcción y realizar análisis de diferentes escenarios.
• Sistema de Coordenadas (Local/Global):
• Global: Las cargas se definen con respecto a los ejes X, Y, Z del sistema de coordenadas global de la estructura. Por ejemplo, una carga vertical hacia abajo se definiría en la dirección Z negativa (si Z es el eje vertical).
• Local: Las cargas se definen con respecto a los ejes locales del elemento (generalmente 1, 2, 3). El eje 1 suele ser a lo largo del elemento, el eje 2 la dirección fuerte de la sección transversal y el eje 3 la dirección débil. Esto es útil para aplicar cargas perpendiculares a la viga, independientemente de su orientación global.
• Dirección: Indica la dirección de la fuerza. Por ejemplo, 'G' a menudo denota una carga gravitacional (constante, vertical hacia abajo). Otras opciones podrían ser 'X', 'Y', 'Z' para el sistema global, o '1', '2', '3' para el sistema local.

Estas especificaciones de software, aunque no son directamente fórmulas de cálculo, son los parámetros de entrada que el software utiliza para internamente calcular la resultante y su ubicación, aplicando los principios que hemos discutido (descomposición o fórmulas directas de área y centroide).

Tabla Comparativa: Carga Triangular vs. Carga Trapezoidal

Importancia de la Resultante y el Centroide en la Ingeniería

La capacidad de determinar la magnitud y la ubicación de la resultante de cargas distribuidas es una habilidad fundamental en ingeniería estructural. Permite a los ingenieros:

• Simplificar el Análisis: Reducir una carga distribuida compleja a una única fuerza simplifica enormemente los cálculos de reacciones en los apoyos y de fuerzas internas (cortante y momento flector) en los elementos estructurales.
• Diseño de Elementos: Conocer la resultante y su punto de aplicación es esencial para diseñar la sección transversal de vigas y columnas, asegurando que puedan soportar las cargas sin fallar.
• Equilibrio Estático: Para que una estructura esté en equilibrio, la suma de todas las fuerzas y momentos (incluyendo las resultantes de las cargas distribuidas) debe ser cero.
• Optimización: Permite comprender dónde se concentran las mayores demandas de fuerza, lo que puede influir en la optimización del material y la forma de la estructura.

Un error en el cálculo de la resultante o, más críticamente, en su ubicación, puede llevar a un diseño inseguro, subestimando los esfuerzos reales en la estructura y poniendo en riesgo su integridad.

Preguntas Frecuentes (FAQ)

¿Por qué la resultante de una carga triangular actúa a 1/3 del lado más grande?

La resultante de una carga distribuida siempre actúa a través del centroide de la forma del diagrama de carga. Para un triángulo, el centroide se ubica a un tercio de la distancia desde la base (el lado más largo o la altura máxima) hacia el vértice opuesto. Esto se deriva de principios de geometría y cálculo de momentos de área.

¿Es lo mismo una carga triangular que una carga uniformemente variada?

Sí, son términos que a menudo se usan indistintamente para describir una carga cuya intensidad varía linealmente sobre una longitud, desde cero hasta un valor máximo o viceversa.

¿Cómo se manejan las cargas trapezoidales en el software de análisis estructural?

En el software, las cargas trapezoidales se definen mediante la especificación de sus intensidades en los puntos inicial y final (y a veces intermedios), y las distancias de aplicación. El software internamente calcula la resultante y su punto de aplicación utilizando los principios de integración o descomposición que hemos discutido, y luego incorpora esta resultante en el análisis general de la estructura.

¿Qué significa el sistema de coordenadas local y global al definir una carga?

El sistema de coordenadas global es un sistema de referencia fijo para toda la estructura (generalmente X, Y, Z). El sistema de coordenadas local es específico para cada elemento (viga o columna) y se orienta a lo largo y transversalmente al elemento. Es importante seleccionar el sistema correcto para asegurar que la carga se aplique en la dirección deseada. Por ejemplo, una carga gravitacional siempre actuará en la dirección Z global (vertical), mientras que una carga perpendicular a una viga inclinada se definiría más fácilmente en su sistema de coordenadas local.

¿Se pueden tener cargas trapezoidales en columnas?

Sí, aunque son más comunes en vigas debido a la distribución de fuerzas a lo largo de su longitud, las columnas también pueden experimentar cargas trapezoidales, por ejemplo, debido a la presión del suelo o del agua en cimentaciones o pilotes, donde la presión aumenta con la profundidad.

Comprender las cargas triangulares y trapezoidales, y la forma de calcular sus resultantes y puntos de aplicación, es una habilidad indispensable para cualquier persona involucrada en el diseño y análisis de estructuras. Estas herramientas conceptuales permiten transformar complejas distribuciones de fuerzas en modelos simplificados que, a su vez, facilitan la evaluación de la seguridad y eficiencia de los elementos estructurales. La precisión en estos cálculos no solo garantiza la integridad de las construcciones, sino que también optimiza el uso de materiales, contribuyendo a edificaciones más seguras, eficientes y económicamente viables. La aplicación correcta de estos principios es la piedra angular de un diseño estructural robusto y fiable, permitiendo a los ingenieros predecir con exactitud el comportamiento de los elementos bajo diversas condiciones de carga y asegurar que las estructuras cumplan su propósito de manera segura a lo largo de su vida útil.
