Guía Completa para Medir la Puesta a Tierra

En el vasto universo de la electricidad, pocos conceptos son tan fundamentales y a menudo subestimados como la puesta a tierra. Más allá de ser un simple requisito normativo, es la columna vertebral de la seguridad en cualquier instalación eléctrica, protegiendo vidas y equipos de los peligros invisibles de las corrientes errantes. Una puesta a tierra eficiente es el escudo que disipa la energía de un rayo, desvía las corrientes de falla y asegura que los dispositivos de protección actúen cuando más se les necesita. Pero, ¿cómo sabemos si nuestra puesta a tierra cumple con su vital función? La respuesta reside en una medición precisa de su resistencia. Este artículo es una guía exhaustiva para comprender, medir y asegurar la eficacia de su sistema de puesta a tierra, desentrañando los métodos, las consideraciones clave y la ciencia detrás de este pilar de la seguridad eléctrica.

La medición de la resistencia de puesta a tierra es el procedimiento necesario para garantizar la seguridad y eficiencia en cualquier instalación eléctrica. Es un proceso crucial que permite disipar cualquier corriente eléctrica peligrosa que circule, evitando descargas y daños a los equipos, al mismo tiempo que mantiene la eficiencia energética.

¿Qué es la Resistencia de Tierra y Por Qué es Importante?

Antes de sumergirnos en los métodos de medición, es crucial diferenciar dos conceptos que, aunque relacionados, no son intercambiables: la resistencia de tierra y la resistividad del suelo. La resistencia de tierra es la capacidad de un sistema de puesta a tierra (compuesto por electrodos y el suelo circundante) para disipar corriente eléctrica en el terreno. Se mide en ohmios (Ω) y un valor bajo es siempre el objetivo para garantizar la seguridad. Por otro lado, la resistividad del suelo es una característica inherente del terreno que determina su capacidad para conducir electricidad, expresada en ohmios-metro (Ω·m). Varía significativamente según la composición del suelo, su humedad, temperatura y contenido de sales. Entender esta distinción es el primer paso para una evaluación precisa.

La Naturaleza Física de la Resistencia de la Tierra

Para comprender por qué la medición de la resistencia de tierra requiere métodos específicos, debemos adentrarnos en su naturaleza física. Imagine un electrodo de puesta a tierra enterrado en el suelo. Cuando una corriente se inyecta a través de él, esta no se disipa instantáneamente, sino que se propaga en todas direcciones, como las capas de una cebolla. Cada 'capa' de suelo ofrece una resistencia al paso de la corriente. La particularidad es que, a medida que nos alejamos del electrodo, el área de estas capas concéntricas aumenta exponencialmente. Esto significa que la densidad de corriente disminuye rápidamente y, por lo tanto, la caída de tensión en las capas más alejadas se vuelve insignificante.

Este fenómeno da origen al concepto de la zona de resistencia (o zona de influencia). Estudios y cálculos demuestran que la mayor parte de la resistencia total (aproximadamente el 90%) se concentra en la región más cercana al electrodo, generalmente dentro de un radio equivalente a unas 10 veces el tamaño del electrodo. Fuera de esta zona, el potencial eléctrico es prácticamente uniforme y se considera que la tierra se encuentra en un 'potencial cero' o 'tierra remota'. Este punto distante es el 'segundo terminal' virtual de nuestro circuito de resistencia de tierra, esencial para una medición precisa.

Métodos para Medir la Resistencia de Puesta a Tierra

1. Método de Caída de Potencial (Usando Telurómetro)

El método de caída de potencial es el estándar de oro para medir la resistencia de puesta a tierra y el más recomendado por las normativas. Requiere el uso de un instrumento especializado llamado telurómetro (o comprobador de resistencia a tierra) y, generalmente, tres o cuatro electrodos auxiliares (picas) insertados en el suelo.

Principio de Funcionamiento:

El telurómetro inyecta una corriente alterna (I) de baja frecuencia y magnitud conocida entre el electrodo de tierra bajo prueba (E) y un electrodo auxiliar de corriente (H), ubicado a una distancia considerable. Simultáneamente, el instrumento mide la caída de tensión (V) entre el electrodo bajo prueba (E) y un tercer electrodo auxiliar de potencial (S), que se coloca entre E y H. Según la Ley de Ohm (R = V/I), el telurómetro calcula y muestra directamente el valor de la resistencia de tierra.

Configuración de los Electrodos (Método de 3 Picas):

1. Electrodo bajo prueba (E): Es el electrodo o sistema de tierra cuya resistencia se desea medir. Se conecta al terminal 'E' del telurómetro.
2. Electrodo de Corriente (H o C): Se inserta en el suelo a una distancia suficiente del electrodo E para que sus respectivas zonas de resistencia no se solapen. Se conecta al terminal 'H' o 'C' del telurómetro. Este electrodo cierra el circuito de inyección de corriente.
3. Electrodo de Potencial (S o P): Se inserta entre E y H, y su posición es crítica. Se conecta al terminal 'S' o 'P' del telurómetro. Este electrodo mide la caída de potencial.

La Regla del 62% y la Realidad Práctica:

Durante mucho tiempo, una regla popular sugería que el electrodo de potencial (S) debía colocarse exactamente al 61.8% de la distancia total entre E y H, asumiendo una configuración lineal y un electrodo hemisférico ideal. Si bien esta regla tiene una base matemática para condiciones ideales, en la práctica es difícil de aplicar con precisión debido a:

• Geometría Compleja: Los sistemas de tierra reales rara vez son hemisféricos ideales.
• Terreno Irregular: En zonas urbanas o con obstáculos, es complicado lograr una alineación perfecta o distancias exactas.
• Homogeneidad del Suelo: La resistividad del suelo no es uniforme en todas las direcciones.

Afortunadamente, estudios más avanzados han demostrado que la posición del electrodo de potencial (S) puede ser más flexible. Lo crucial es que S se encuentre fuera de las zonas de resistencia tanto de E como de H. Para verificar esto, se recomienda realizar varias mediciones moviendo el electrodo S ligeramente (por ejemplo, ±5 metros) alrededor de la posición inicial. Si las lecturas son consistentes, significa que S está en la zona de potencial cero. Si varían significativamente, S podría estar dentro de una de las zonas de influencia, y se debe aumentar la distancia entre E y H. Es importante recordar que una precisión extrema no siempre es necesaria, ya que la resistencia de tierra puede variar con factores ambientales como la humedad o la temperatura.

2. Método con Pinza Amperimétrica (Medición de Corriente de Fuga)

Aunque no mide directamente la resistencia de tierra, la pinza amperimétrica (específicamente una pinza de corriente de fuga) es una herramienta útil para diagnosticar problemas en el sistema de puesta a tierra al medir corrientes de fuga.

Principio de Funcionamiento:

Una pinza de corriente de fuga se coloca alrededor de los conductores de fase y neutro (y todas las fases en sistemas trifásicos), pero excluyendo el conductor de tierra. En un sistema ideal sin fugas, la corriente que entra por la fase debería ser igual a la que sale por el neutro (o suma vectorial cero en sistemas multifase). Cualquier desequilibrio indica una corriente que se está desviando a través de la tierra.

Uso y Análisis de Resultados:

1. Colocación: Abra la pinza y colóquela alrededor de todos los conductores activos (fase(s) y neutro) que alimentan la carga o el circuito, asegurándose de que el conductor de tierra no esté dentro de la pinza.
2. Medición: La pinza mostrará el valor de la corriente de fuga.
3. Interpretación: Una lectura diferente de cero (especialmente valores elevados) indica que hay corriente circulando por la toma de tierra o por otras vías no deseadas, lo que sugiere un problema de aislamiento o una puesta a tierra deficiente.

Limitaciones:

Este método es excelente para identificar la presencia de fugas, pero no proporciona el valor óhmico de la resistencia de tierra. Es una herramienta de diagnóstico, no de certificación de la resistencia de tierra.

Equipos de Medición de Resistencia de Puesta a Tierra

Los equipos modernos para la medición de la resistencia de puesta a tierra, como los telurómetros MRU-100/MRU-101 mencionados en la información proporcionada, son instrumentos portátiles y versátiles. Están diseñados para realizar mediciones precisas utilizando los métodos de 2, 3 o 4 electrodos (Wenner para resistividad). Incorporan características como:

• Alimentación con pilas o baterías recargables.
• Capacidad para medir resistencia y resistividad.
• Rangos de corriente de prueba y tensión adecuados para garantizar la seguridad durante la medición.
• Frecuencias de prueba específicas (ej. 128Hz) para evitar interferencias de corrientes parásitas.

Algunos modelos avanzados incluso permiten mediciones simplificadas utilizando pinzas de corriente, aunque con ciertas limitaciones.

Consideraciones Adicionales para una Medición Precisa

• Condiciones del Suelo: La humedad es el factor más influyente en la resistividad del suelo y, por ende, en la resistencia de tierra. Los suelos secos tienen una resistividad mucho mayor que los húmedos. Lo ideal es medir en condiciones de humedad promedio. La temperatura también afecta, aunque en menor medida.
• Interferencias Eléctricas: Las corrientes erráticas o los campos electromagnéticos cercanos (líneas eléctricas, subestaciones) pueden introducir errores en la medición. Los telurómetros modernos utilizan frecuencias de prueba específicas para minimizar este problema, pero es importante estar atento.
• Distancia entre Electrodos: Asegurar que las picas auxiliares estén lo suficientemente separadas es crucial para evitar el solapamiento de las zonas de resistencia. Si no se tienen distancias apropiadas, la lectura será errónea.
• Conexiones Limpias: Los terminales del telurómetro y las conexiones a los electrodos deben estar limpios y bien apretados para asegurar un buen contacto eléctrico y evitar resistencias de contacto falsas.
• Seguridad Personal: Siempre siga los procedimientos de seguridad. Utilice equipo de protección personal (EPP) y asegúrese de que el sistema bajo prueba esté desenergizado, si es posible, o tome precauciones extremas si se mide en un sistema energizado (solo personal calificado).

¿Cómo se Calcula la Resistencia a Tierra?

La resistencia a tierra no se 'calcula' en el sentido de una fórmula predictiva simple a partir de unas pocas variables conocidas. Más bien, se mide directamente utilizando los métodos descritos anteriormente, principalmente el de caída de potencial con un telurómetro. La fórmula fundamental que subyace a la medición es la Ley de Ohm: R = V/I. El telurómetro inyecta una corriente (I) y mide la tensión (V) resultante para determinar la resistencia (R) del sistema de puesta a tierra.

Aunque existen fórmulas teóricas complejas (como integrales para electrodos hemisféricos ideales) que describen la resistencia de un electrodo en un suelo homogéneo, estas son herramientas para el diseño y la comprensión de la física, no para la determinación de la resistencia de una instalación existente. La única forma fiable de conocer la resistencia de tierra de un sistema real es a través de una medición in situ.

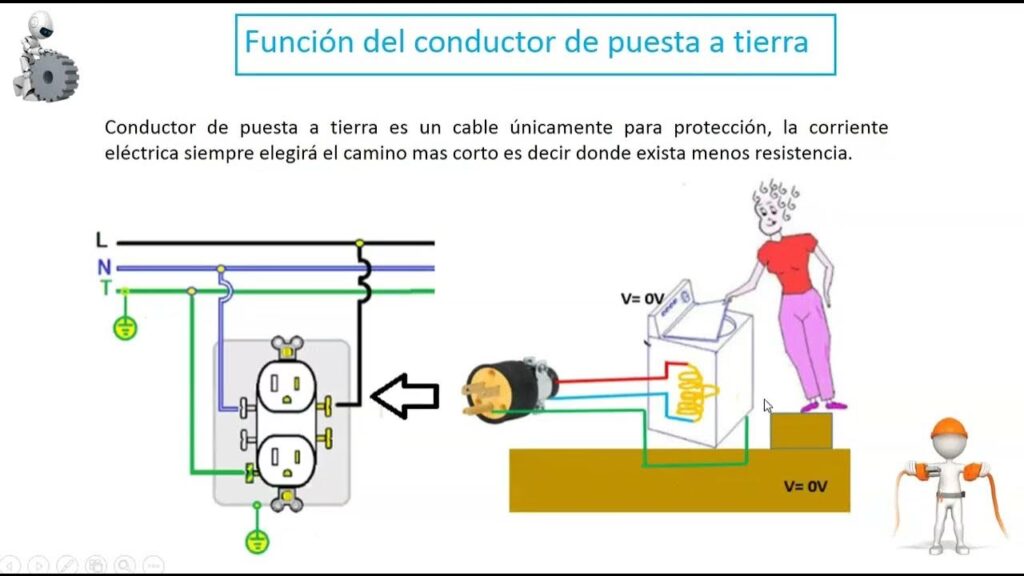

¿Cómo se Calcula el Cable de Puesta a Tierra?

La pregunta sobre cómo se calcula el cable de puesta a tierra se refiere al dimensionamiento del conductor de protección (PE) que conecta la instalación al electrodo de tierra. Este cálculo no está directamente relacionado con la medición de la resistencia de tierra del sistema en sí, sino con la capacidad del cable para conducir con seguridad una corriente de falla en caso de un cortocircuito o un defecto de aislamiento.

El dimensionamiento del conductor de puesta a tierra se basa en varios factores, incluyendo:

• La corriente de cortocircuito máxima esperada en el punto de la instalación.
• El tiempo de desconexión del dispositivo de protección (interruptor automático, fusible).
• La resistividad del material del conductor (cobre, aluminio).
• La temperatura inicial y final del conductor durante la falla.

Las normativas eléctricas locales (como el REBT en España) proporcionan tablas y fórmulas específicas para determinar la sección mínima del conductor de protección, asegurando que pueda soportar la corriente de falla sin sobrecalentarse ni dañarse, y que su impedancia sea lo suficientemente baja como para permitir la actuación rápida de las protecciones. Generalmente, se busca que el cable de tierra tenga una impedancia muy baja para facilitar la disipación de la corriente de falla.

Tabla Comparativa de Métodos de Medición

Preguntas Frecuentes sobre la Medición de Puesta a Tierra

¿Por qué es tan importante medir la resistencia de puesta a tierra?

Es fundamental por seguridad. Una baja resistencia asegura que, en caso de un fallo eléctrico, las corrientes peligrosas se disipen rápidamente en el suelo, protegiendo a las personas de descargas eléctricas y evitando daños a equipos. Además, facilita la actuación de los dispositivos de protección.

¿Con qué frecuencia debo medir la resistencia de puesta a tierra?

La frecuencia depende del tipo de instalación y las normativas locales. Generalmente, se recomienda una verificación inicial al instalar un sistema nuevo y luego mediciones periódicas (anuales o cada pocos años) para asegurar que el valor se mantenga dentro de los límites aceptables, especialmente en zonas con cambios estacionales de humedad o suelo corrosivo.

¿Qué se considera un buen valor de resistencia de puesta a tierra?

Un valor ideal es lo más bajo posible. Las normativas varían, pero a menudo se busca un valor inferior a 10 ohmios (Ω), e incluso menos de 5 ohmios (Ω) para instalaciones críticas como hospitales o centros de datos. Para instalaciones residenciales, los valores pueden ser ligeramente más altos, pero siempre deben cumplir con la normativa local vigente.

¿Puedo medir la resistencia de tierra yo mismo?

La medición precisa de la resistencia de tierra requiere conocimientos técnicos, equipos especializados (telurómetro) y comprensión de los métodos. Se recomienda encarecidamente que esta tarea sea realizada por personal cualificado y certificado para garantizar la seguridad y la fiabilidad de los resultados.

¿Qué factores pueden afectar la resistencia de puesta a tierra?

Varios factores influyen: el tipo de suelo (rocoso, arcilloso, arenoso), el contenido de humedad del suelo, la temperatura, la presencia de sales o minerales, la profundidad de los electrodos, el tamaño y la configuración de los electrodos, y la presencia de interferencias eléctricas cercanas.

Conclusión

En resumen, la medición de la resistencia de puesta a tierra es un procedimiento indispensable para garantizar la seguridad eléctrica y la funcionalidad de cualquier sistema. Comprender la naturaleza física de la resistencia de tierra, dominar el método de caída de potencial con telurómetro y saber cuándo utilizar una pinza amperimétrica son conocimientos esenciales para instaladores y técnicos. No es solo una cuestión de cumplir con la normativa, sino de proteger vidas, salvaguardar equipos y asegurar la eficiencia operativa. Invertir en mediciones periódicas y correctas es invertir en tranquilidad y fiabilidad para su instalación eléctrica.
