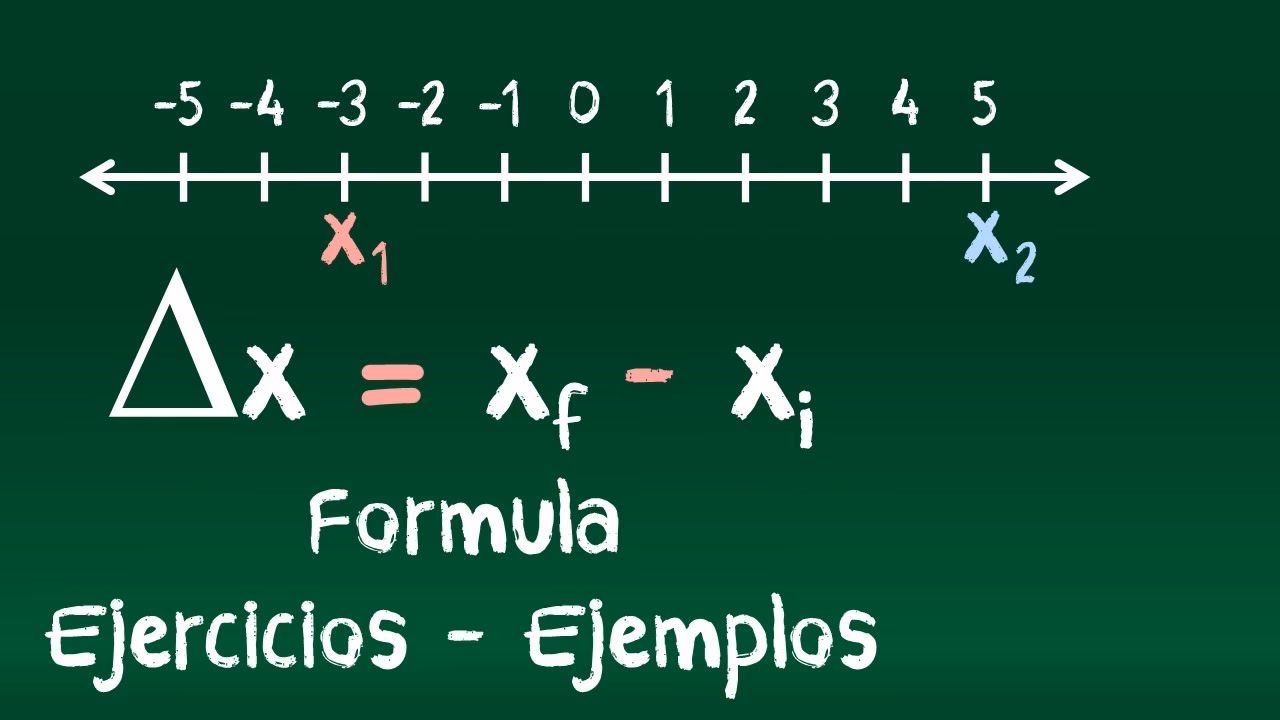

¿Cómo se Mide el Desplazamiento? Guía Completa

El término desplazamiento es fundamental en campos tan diversos como la física del movimiento y la ingeniería naval, aunque su significado y método de cálculo varían drásticamente según el contexto. Comprender estas diferencias es crucial para una aplicación correcta y precisa. En este artículo, desglosaremos el concepto de desplazamiento en sus dos principales acepciones, explorando cómo se mide, sus características distintivas y por qué es una magnitud tan relevante en cada una de sus áreas de aplicación.

Desde el simple movimiento de un objeto en el espacio hasta el complejo cálculo del peso de un gigantesco buque, el desplazamiento nos ofrece una perspectiva única sobre el cambio de posición y la interacción de los cuerpos con su entorno. Acompáñanos en este viaje para dominar uno de los pilares de la ciencia y la ingeniería.

El Desplazamiento en Física: Un Vector de Cambio

En el ámbito de la física, el desplazamiento se refiere al cambio de posición de un objeto. Es una magnitud vectorial, lo que significa que no solo tiene una magnitud (cuánto se movió), sino también una dirección y un sentido (hacia dónde se movió). Para que exista desplazamiento, siempre se deben identificar una posición inicial y una posición final.

Desplazamiento vs. Distancia: Una Diferencia Fundamental

Es común confundir el desplazamiento con la distancia, pero son conceptos distintos. La distancia es una magnitud escalar que representa la longitud total de la trayectoria recorrida por un objeto, sin importar la dirección. Por otro lado, el desplazamiento es el vector que une la posición inicial con la posición final, independientemente del camino tomado.

• Distancia: Es la longitud del camino recorrido. Siempre es un valor positivo y escalar. Si un carro recorre 5 metros al norte, luego 10 metros al este y finalmente 3 metros al sur, la distancia total recorrida es la suma de todas las longitudes: 5 + 10 + 3 = 18 metros.
• Desplazamiento: Es el cambio neto de posición. Es un vector que apunta desde el punto de partida al punto de llegada. Puede ser positivo, negativo o incluso cero, y siempre incluye una dirección (norte, sur, este, oeste, o un ángulo).

Consideremos un ejemplo clásico: un atleta que da tres vueltas a una pista circular de 400 metros. La distancia total recorrida por el atleta sería de 400 metros * 3 vueltas = 1200 metros. Sin embargo, si el atleta termina en el mismo punto donde comenzó, su desplazamiento total es cero, ya que su posición final es idéntica a su posición inicial.

Solo en situaciones donde la trayectoria del objeto es una línea recta y en una única dirección, la magnitud del desplazamiento y la distancia recorrida serán iguales.

Unidades y Dirección del Desplazamiento Físico

El desplazamiento se expresa comúnmente en unidades de longitud como metros (m) o kilómetros (km). La dirección es una parte integral del desplazamiento y se especifica utilizando puntos cardinales (Norte, Sur, Este, Oeste) o ángulos respecto a un eje de referencia. Por ejemplo, un desplazamiento de "4 metros hacia el frente" es positivo, mientras que un "retroceso de 3 metros" implica un desplazamiento negativo.

La Fórmula del Vector de Desplazamiento

Para describir el movimiento en dos o tres dimensiones, necesitamos un sistema de coordenadas. Generalmente, usamos las coordenadas x, y, y z para ubicar una partícula en el espacio. El vector de posición de una partícula en un tiempo t dado desde el origen del sistema de coordenadas hasta el punto P(x, y, z) se representa como:

r→(t) = x(t)î + y(t)ĵ + z(t)k̂

Donde î, ĵ, k̂ son los vectores unitarios en las direcciones x, y, z respectivamente. Si la partícula se mueve de una posición inicial r→(t1) a una posición final r→(t2), el vector de desplazamiento Δr→ se calcula restando el vector de posición inicial del vector de posición final:

Δr→ = r→(t2) − r→(t1)

Esta operación sigue las reglas del álgebra vectorial. El resultado es un vector que apunta directamente desde P1 a P2, representando el cambio neto de posición.

Velocidad y Rapidez en el Contexto del Desplazamiento

El desplazamiento es la base para entender la velocidad. La velocidad instantánea es la derivada del vector de posición con respecto al tiempo:

v→(t) = dr→/dt

Esto se descompone en sus componentes:

v→(t) = vx(t)î + vy(t)ĵ + vz(t)k̂

Donde vx(t) = dx(t)/dt, vy(t) = dy(t)/dt, vz(t) = dz(t)/dt.

La velocidad media, por otro lado, se calcula como el desplazamiento total dividido por el intervalo de tiempo:

v→avg = (r→(t2) − r→(t1)) / (t2 − t1)

Es importante recordar que la rapidez es la magnitud del vector velocidad, una magnitud escalar que solo indica 'cuán rápido' se mueve un objeto, sin considerar la dirección.

Ejemplos de Cálculo de Desplazamiento Físico

Ejemplo del Colibrí:

Un colibrí vuela 100 metros al este, luego 300 metros al norte y más tarde 100 metros al oeste.

• Distancia Recorrida: 100 m + 300 m + 100 m = 500 metros.
• Desplazamiento: Aunque el colibrí voló 500 metros, su desplazamiento neto es solo de 300 metros hacia el norte, si consideramos su punto de partida. Esto se debe a que los 100 metros al este y los 100 metros al oeste se cancelan mutuamente en la dirección horizontal.

Movimiento Browniano:

Imagina una partícula que experimenta una serie de desplazamientos aleatorios en micrómetros:

• Δr→1 = 2.0î + ĵ + 3.0k̂
• Δr→2 = -î + 3.0k̂
• Δr→3 = 4.0î - 2.0ĵ + k̂
• Δr→4 = -3.0î + ĵ + 2.0k̂

El desplazamiento total se obtiene sumando vectorialmente cada componente:

Δr→Total = (2.0 - 1.0 + 4.0 - 3.0)î + (1.0 + 0 - 2.0 + 1.0)ĵ + (3.0 + 3.0 + 1.0 + 2.0)k̂

Δr→Total = 2.0î + 0ĵ + 9.0k̂ μm

La magnitud del desplazamiento total es |Δr→Total| = √(2.0^2 + 0^2 + 9.0^2) = √85 ≈ 9.2 μm. Este ejemplo muestra cómo múltiples movimientos pueden resultar en un desplazamiento neto mucho menor que la suma de las distancias individuales.

El Desplazamiento en Náutica: El Peso de un Buque

En el contexto marítimo, el desplazamiento de un buque es un concepto fundamental que se rige por el Principio de Arquímedes. Se define como el volumen y peso del agua que desaloja un buque cuando flota. En otras palabras, el desplazamiento de un barco es igual al peso total de la embarcación, incluyendo su estructura, equipo, carga, combustible, tripulación y cualquier otro elemento a bordo. Esta es una medida crítica para el diseño, la estabilidad y la capacidad de carga de cualquier embarcación.

Tipos de Desplazamiento Náutico

El desplazamiento de un buque puede variar significativamente dependiendo de su estado de carga. Se distinguen varios tipos:

• Desplazamiento en Rosca (Δr): Es el peso del buque tal como lo entrega el astillero, sin combustible, pertrechos, víveres ni tripulantes. Es el peso 'vacío' del barco.
• Desplazamiento Estándar o Liviano (Δe): Incluye el peso del buque completo, con equipos (botes, instrumentos de navegación), tripulación con equipaje, líquidos en circulación, víveres, munición (en buques de guerra), agua dulce y aceite lubricante. Excluye combustible y agua de reserva para calderas.
• Desplazamiento en Lastre (Δl): Es el peso del buque en rosca más todo lo necesario para que pueda navegar (combustible, agua potable, provisiones y pertrechos), pero sin carga.
• Desplazamiento Máximo (Δm): Es el peso que alcanza el buque cuando está sumergido hasta la línea de máxima carga (la marca de Plimsoll para agua de mar en verano). Cuando se menciona el "desplazamiento" de un buque sin especificar, se refiere a este valor.

Cálculo del Desplazamiento Máximo

El cálculo del desplazamiento máximo se realiza considerando el buque listo para navegar, con todo su equipo e instalaciones fijas, los motores de mayor peso para los que fue diseñado, los tanques de combustible y agua potable llenos, y el número máximo de personas autorizadas (generalmente 75 kg por persona), además de todos los elementos de seguridad, contra incendios, salvamento y navegación. Es una medida exhaustiva del peso total del buque en su capacidad operativa máxima.

Conceptos Relacionados con el Desplazamiento Náutico

• Porte: Es la diferencia entre el Desplazamiento en lastre y el desplazamiento en máxima carga.
• Peso Muerto (PM) o Tonelaje de Peso Muerto (TPM): Es la diferencia entre el desplazamiento en máxima carga y el desplazamiento en rosca. Representa el peso máximo que el buque puede cargar, incluyendo la carga útil, pasajeros, tripulación y todos los consumibles (combustible, víveres, agua potable, etc.). Es una medida crucial para la capacidad de transporte de un buque.
• Capacidad de Carga: Es la diferencia entre el desplazamiento máximo y el desplazamiento en lastre. Indica el peso de la carga que es posible transportar. Aunque es un concepto útil, no es tan habitualmente utilizado por navieros como el Peso Muerto.

Fórmula y Unidades del Desplazamiento Náutico

La fórmula general para el desplazamiento de un buque es:

Δ = V_sumergido · γ_mar

Donde Δ es el desplazamiento, V_sumergido es el volumen sumergido de la carena del buque, y γ_mar es el peso específico del agua de mar en la que flota. La unidad más común para el desplazamiento es la tonelada (ton), y en el sistema anglosajón, la tonelada larga (long ton).

Métodos de Cálculo y Correcciones

El cálculo del desplazamiento de un buque no es una tarea sencilla y precisa. Se basa en el valor del calado medio (la profundidad a la que se sumerge el buque) para una línea de flotación paralela a la quilla, asumiendo que el buque está en aguas tranquilas y los calados se leen en las perpendiculares respectivas (líneas de referencia en proa y popa).

Sin embargo, este valor inicial está sujeto a una serie de correcciones para asegurar la máxima precisión:

• Corrección por Escora: Se aplica cuando el buque está inclinado lateralmente. Se promedia entre los calados leídos en cada extremo y se corrige usando la manga del buque en la zona de lectura.
• Corrección por Asiento o Corrección NEMOTO: Se aplica cuando el buque tiene una inclinación longitudinal (asiento). Las curvas hidrostáticas se construyen para flotaciones planas, y las formas irregulares de proa y popa del buque generan una diferencia en el volumen sumergido cuando hay asiento. Esta corrección, siempre positiva, ajusta esa diferencia.
• Corrección al Desplazamiento por Densidad: El desplazamiento es el peso del agua desalojada. La densidad del agua (y por ende su peso específico) varía con la salinidad y la temperatura. Las curvas hidrostáticas suelen calcularse para una densidad estándar (ej., 1.025 tn/m³ para el Atlántico Norte). Si la densidad real del agua donde flota el buque es diferente, se aplica una corrección para obtener el desplazamiento real.

El proceso implica:

1. Lectura de los calados en proa, popa, centro babor y estribor.
2. Determinación de la densidad y temperatura del agua.
3. Aplicación de las correcciones por escora, asiento y densidad.

Coeficientes de Forma del Buque y TPC

Para el cálculo y diseño naval, se utilizan varios coeficientes que describen la forma de la carena (parte sumergida del buque) y su relación con un paralelepípedo o cilindro de referencia:

• Coeficiente de Bloque (Cb): Relación entre el volumen de la carena y el volumen del paralelepípedo que la contiene (Eslora x Manga x Calado). Cb = Vc / (L x M x H).
• Coeficiente de Flotación (Cf): Relación entre el área del plano de flotación y el área del rectángulo que la circunscribe. Cf = Af / (L x M).
• Coeficiente Prismático (Cp): Relación entre el volumen de la carena y el volumen de un cilindro cuya base tiene igual área que la sección maestra. Cp = Vc / (Am x L).
• Coeficiente de Sección Maestra (Cm): Relación entre el área de la sección maestra y el rectángulo que la circunscribe. Cm = Am / (M x H).

Un concepto muy práctico en la operación de un buque es el de Toneladas por Centímetro de Inmersión (TPC). El TPC es la masa en toneladas que debe agregarse (o quitarse) a una embarcación para lograr un incremento (o disminución) de un centímetro en el calado medio. Es crucial para el cálculo de carga y descarga. La fórmula general para el TPC es:

TPC = (Área de flotación * Densidad del agua) / 100 (si la densidad es en t/m³ y el área en m²)

El TPC varía con el calado, ya que el área de flotación no es constante a diferentes profundidades.

Relación entre Potencia del Motor y Desplazamiento del Barco

Para veleros y otras embarcaciones, el desplazamiento es un factor clave para determinar la potencia necesaria del motor. Una regla empírica muy extendida para veleros estándar es multiplicar por 4 CV (caballos de vapor) las toneladas de desplazamiento del velero para obtener una potencia de motor aproximada que permita navegar a un 75% de la máxima potencia del motor. Esto asegura una velocidad de crucero adecuada.

A continuación, una tabla que relaciona el desplazamiento con la potencia necesaria en el eje:

Estos valores son para la potencia en el eje, por lo que la potencia al freno del motor (la que proporciona el fabricante) debería ser entre un 10-15% mayor.

Comparativa: Desplazamiento Físico vs. Desplazamiento Náutico

Preguntas Frecuentes (FAQ)

¿Cuál es la principal diferencia entre distancia y desplazamiento en física?

La principal diferencia radica en que la distancia es una magnitud escalar que mide la longitud total del camino recorrido por un objeto, sin importar la dirección. El desplazamiento, por otro lado, es una magnitud vectorial que mide el cambio neto de posición de un objeto, es decir, la línea recta desde su punto de partida hasta su punto de llegada, incluyendo la dirección.

¿Puede el desplazamiento ser cero?

Sí, el desplazamiento puede ser cero. Esto ocurre cuando un objeto regresa a su posición inicial, independientemente de la distancia que haya recorrido. Por ejemplo, si das una vuelta completa a una pista y terminas en el mismo lugar donde empezaste, tu desplazamiento es cero.

¿Por qué es importante el desplazamiento de un buque?

El desplazamiento de un buque es crucial por varias razones: determina la capacidad de carga del barco, influye directamente en su estabilidad, es un factor clave en el cálculo de la potencia necesaria del motor y es fundamental para la seguridad y el cumplimiento de las normativas marítimas. El principio de Arquímedes establece que el peso del buque es igual al peso del agua que desaloja, lo que permite que flote.

¿Cómo se mide el desplazamiento de un buque en la práctica?

En la práctica, el desplazamiento de un buque se mide indirectamente a través de la lectura de los calados (la profundidad a la que el casco está sumergido) en diferentes puntos del buque. Utilizando las curvas hidrostáticas del buque, que son planos proporcionados por el astillero, y aplicando correcciones por densidad del agua, escora y asiento, se puede calcular con precisión el volumen sumergido y, por ende, el peso del agua desalojada, que es igual al desplazamiento del buque.

¿El desplazamiento de un objeto en física siempre es menor o igual a la distancia recorrida?

Sí, la magnitud del desplazamiento de un objeto siempre será menor o igual a la distancia total recorrida. Solo serán iguales si el objeto se mueve en línea recta y en una única dirección sin cambiar de sentido. En cualquier otro caso (movimientos curvos, zigzag o con cambios de dirección), la distancia recorrida será mayor que la magnitud del desplazamiento.
