Desvelando la Velocidad: Péndulos y sus Cálculos

Los péndulos, con su movimiento rítmico y fascinante, han sido objetos de estudio fundamental en la física desde tiempos inmemoriales. Su aparente simplicidad esconde principios fundamentales que permiten entender fenómenos desde la medición del tiempo hasta la dinámica de colisiones. Calcular la velocidad de un péndulo no es una tarea trivial; depende de su configuración y del contexto en el que se utilice. En este artículo, exploraremos cómo determinar la velocidad en diferentes tipos de péndulos: el péndulo simple, el péndulo balístico y el péndulo montado sobre una plataforma móvil, desglosando los principios físicos y las fórmulas clave.

El Péndulo Simple: Armonía y Energía

Un péndulo simple es un sistema idealizado que consiste en una partícula de masa 'm' suspendida de un hilo inextensible y de masa despreciable de longitud 'l'. Su movimiento oscilatorio es un ejemplo clásico de cómo la energía se transforma de potencial a cinética y viceversa. Para calcular la velocidad de la partícula en cualquier punto de su trayectoria, el principio de conservación de la energía es nuestra herramienta más poderosa.

Principio de Conservación de la Energía

Imaginemos que un péndulo se desvía un ángulo inicial θ₀ de su posición de equilibrio y se suelta desde el reposo. A medida que el péndulo desciende, su energía potencial gravitatoria se convierte en energía cinética. Si establecemos el nivel cero de energía potencial en el punto más bajo de la trayectoria (posición de equilibrio), la altura inicial 'h₀' desde la que se suelta el péndulo es l(1 - cosθ₀). En cualquier otra posición angular 'θ', la altura es l(1 - cosθ).

La energía mecánica total del sistema se mantiene constante:

E_inicial = E_final

mgh₀ + 0 = mgh + ½mv²

Donde 'v' es la velocidad de la partícula en el ángulo 'θ'. Sustituyendo las alturas, obtenemos:

mg l(1 - cosθ₀) = mg l(1 - cosθ) + ½mv²

Dividiendo por 'm' y despejando 'v':

v = √[2gl(cosθ - cosθ₀)]

Esta fórmula nos permite calcular la velocidad en cualquier punto del recorrido del péndulo, dada su longitud, el ángulo inicial y la posición angular actual.

La Segunda Ley de Newton y las Ecuaciones de Movimiento

Además de la conservación de la energía, la segunda ley de Newton proporciona una visión más profunda de las fuerzas y aceleraciones. Las fuerzas que actúan sobre la partícula son la tensión 'T' de la cuerda y el peso 'mg'. Al descomponer la aceleración en componentes tangencial (aₜ) y normal (aₙ), podemos escribir:

• Componente tangencial: maₜ = -mg·senθ
• Componente normal: maₙ = T - mg·cosθ

La primera ecuación, maₜ = -mg·senθ, se puede reescribir como una ecuación diferencial de segundo orden: l(d²θ/dt²) = -g·senθ. Su resolución nos da la posición angular θ en función del tiempo, y por ende, la velocidad angular (dθ/dt) y la velocidad lineal (v = l·dθ/dt).

La segunda ecuación, maₙ = T - mg·cosθ, nos permite calcular la tensión de la cuerda 'T' si conocemos la velocidad 'v' (ya que aₙ = v²/l).

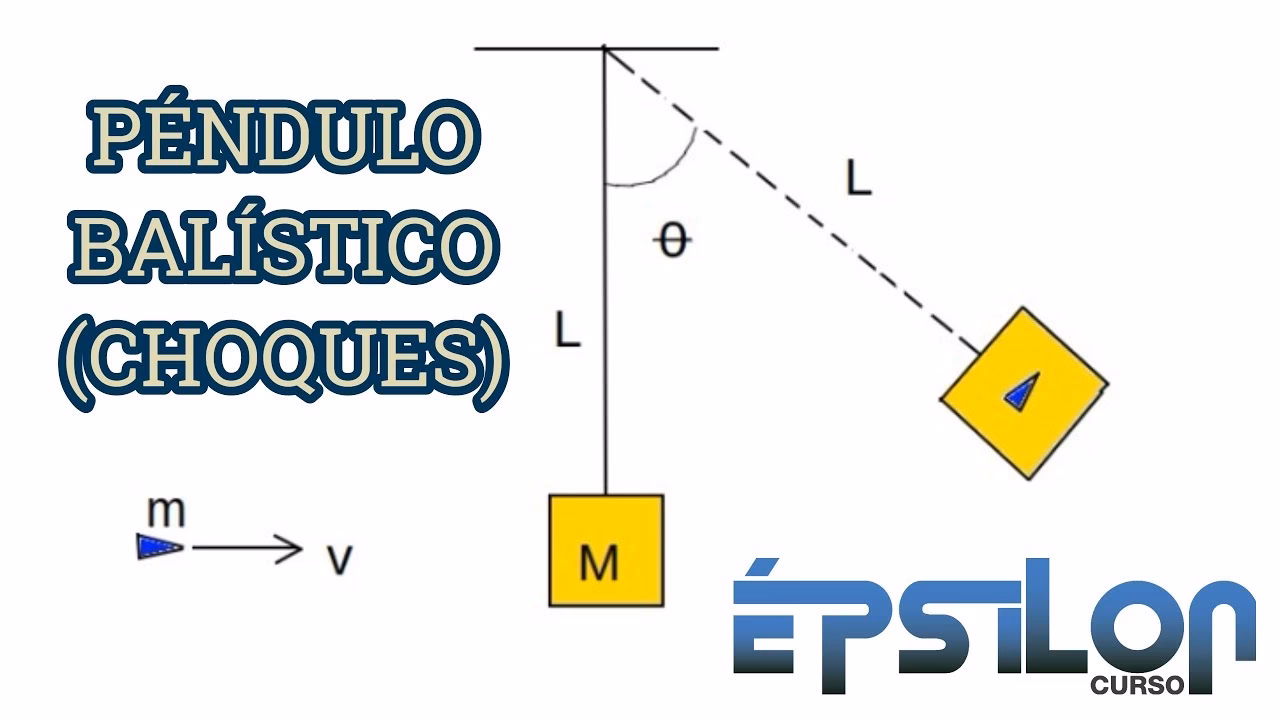

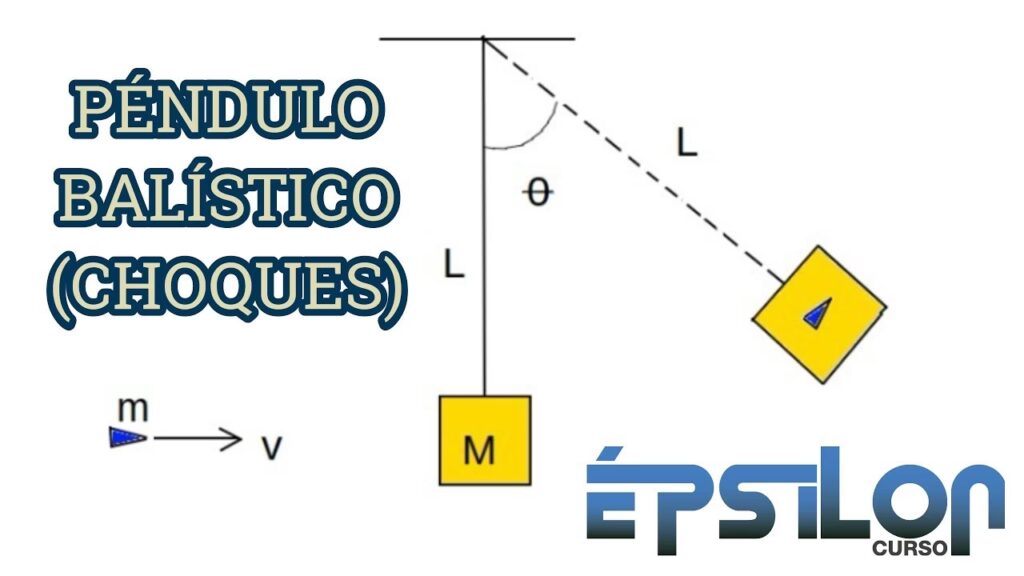

El Péndulo Balístico: Midiendo Impactos

El péndulo balístico es un dispositivo ingenioso utilizado históricamente para medir la velocidad de proyectiles. Consiste en un bloque de masa 'M' suspendido que puede oscilar libremente. Un proyectil de masa 'm' impacta y se incrusta en el bloque, haciendo que todo el sistema oscile hasta una cierta altura. La clave para determinar la velocidad inicial del proyectil ('v₀') reside en aplicar dos principios de conservación en secuencia.

Fase 1: La Colisión (Conservación del Momento)

Durante la colisión, que es muy breve, la fuerza ejercida por el pivote es despreciable en comparación con las fuerzas internas del impacto. Por lo tanto, el conservación del momento lineal se aplica al sistema proyectil-bloque. Antes de la colisión, solo el proyectil tiene momento. Después de la colisión, el proyectil y el bloque se mueven juntos con una velocidad común 'v'.

mv₀ = (M + m)v

Donde 'v' es la velocidad del sistema (proyectil + bloque) inmediatamente después de la colisión.

Fase 2: La Oscilación (Conservación de la Energía)

Una vez que el proyectil se ha incrustado y el sistema empieza a oscilar, la energía mecánica se conserva. La energía cinética del sistema inmediatamente después de la colisión se convierte en energía potencial gravitatoria a medida que el péndulo se eleva hasta su altura máxima 'h'.

½(M + m)v² = (M + m)gh

De esta ecuación, podemos despejar la velocidad 'v' del sistema justo después de la colisión:

v = √[2gh]

La altura 'h' se puede relacionar con el ángulo máximo de desviación 'θ' o con el desplazamiento vertical del centro de masas del sistema. Si 'Rcm' es la distancia del centro de masas del sistema al pivote, entonces h = Rcm(1 - cosθ).

Sustituyendo 'v' en la ecuación de conservación del momento, obtenemos la velocidad inicial del proyectil:

v₀ = (M + m)/m * √[2gh]

o, usando el ángulo:

v₀ = (M + m)/m * √[2gRcm(1 - cosθ)]

Este método permite calcular velocidades muy altas de proyectiles sin necesidad de mediciones directas durante el impacto.

Péndulo sobre Plataforma Móvil: Un Sistema Acoplado

Un escenario más complejo surge cuando un péndulo simple se monta sobre una plataforma de masa 'M' que puede deslizar sin fricción sobre un plano horizontal. Aquí, el movimiento del péndulo afecta la plataforma y viceversa, formando un sistema acoplado. La clave para analizar este sistema es considerar la conservación del momento lineal horizontal del sistema combinado (péndulo + plataforma) y la conservación de la energía mecánica.

Conservación del Centro de Masas

Si no hay fuerzas horizontales externas sobre el sistema, el centro de masas del sistema péndulo-plataforma permanece estacionario (o se mueve a velocidad constante si tenía una velocidad inicial). Esto es crucial para relacionar las velocidades de la partícula y la plataforma.

La posición del centro de masas del sistema es Xc = (m·x_p + M·x_b) / (m + M), donde x_p es la posición horizontal de la partícula y x_b es la posición de la plataforma. Si el sistema parte del reposo y Xc = 0, entonces m·x_p + M·x_b = 0. Derivando respecto al tiempo, obtenemos una relación entre sus velocidades horizontales.

Conservación de la Energía en el Sistema Acoplado

La energía cinética total del sistema incluye tanto la energía cinética de la partícula como la de la plataforma:

E = ½m·v_partícula² + ½M·v_plataforma² + mg·h_partícula

Donde 'v_partícula' y 'v_plataforma' son las velocidades de la partícula y la plataforma, respectivamente. La velocidad de la partícula debe considerarse respecto a un observador inercial, lo que implica sumar la velocidad relativa al pivote y la velocidad del pivote (la plataforma).

Las ecuaciones de movimiento para este sistema son significativamente más complejas, involucrando un par de ecuaciones diferenciales acopladas. Por ejemplo, la relación entre la velocidad 'v' de la partícula (respecto al pivote) y la velocidad 'Vb' de la plataforma es:

Vb = - (m·l·cosθ) / (M + m·sen²θ) * (dθ/dt)

Y la aplicación de la conservación de la energía, combinada con esta relación, permite encontrar la velocidad angular (dθ/dt) y, por ende, la velocidad lineal de la partícula y la plataforma.

Un ejemplo práctico de cálculo, como el proporcionado en la información, ilustra la complejidad:

Masa de la plataforma M = 2 kg, masa de la partícula m = 1 kg, longitud l = 1.0 m, ángulo inicial θ₀ = 90º.

Para θ = 30º, las velocidades se obtienen resolviendo las ecuaciones de conservación de momento y energía:

• Velocidad de la partícula (v) = -4.75 m/s (negativo indica dirección)
• Velocidad de la plataforma (Vb) = 1.37 m/s

La tensión de la cuerda en este sistema también se calcula a partir de las ecuaciones de Newton, considerando las aceleraciones de ambos cuerpos y sus interacciones. Por ejemplo, para θ = 30º, la tensión T = 27.66 N.

Comparación y Comportamiento

El comportamiento de un péndulo sobre una plataforma móvil difiere notablemente de un péndulo simple. El periodo de oscilación suele ser más pequeño, y el movimiento de la plataforma no es un Movimiento Armónico Simple. Cuando la masa de la plataforma (M) es mucho mayor que la masa de la partícula (m), el sistema se aproxima al comportamiento de un péndulo simple, ya que la plataforma apenas se mueve.

Factores Clave que Influyen en la Velocidad del Péndulo

La velocidad de un péndulo está determinada por varios factores fundamentales:

• Longitud del Péndulo (l): Una mayor longitud generalmente resulta en velocidades tangenciales más altas en el punto más bajo, pero un periodo de oscilación más largo.
• Ángulo Inicial de Desviación (θ₀): Cuanto mayor sea el ángulo desde el que se suelta el péndulo, mayor será la altura inicial y, por lo tanto, mayor la velocidad máxima alcanzada.
• Aceleración de la Gravedad (g): La gravedad es la fuerza impulsora detrás del movimiento del péndulo. En lugares con mayor gravedad, el péndulo oscilará más rápido.
• Masa del Péndulo (m): Para un péndulo simple ideal, la masa no afecta la velocidad ni el periodo. Sin embargo, en sistemas más complejos como el péndulo balístico o el péndulo sobre plataforma móvil, la masa es un factor crucial en los cálculos de momento y energía.

Aplicaciones Prácticas del Cálculo de Velocidad de Péndulos

El estudio de la velocidad de los péndulos tiene múltiples aplicaciones:

• Relojería: Los péndulos son el corazón de los relojes mecánicos, y su velocidad y periodo precisos son esenciales para mantener la hora exacta.
• Sismógrafos: Algunos sismógrafos utilizan principios de péndulo para detectar y medir vibraciones del suelo.
• Medición de Velocidad de Proyectiles: Como hemos visto con el péndulo balístico, es una técnica histórica y efectiva.
• Ingeniería Estructural: El análisis del balanceo de estructuras o la respuesta a impactos puede modelarse utilizando principios de péndulo.

Preguntas Frecuentes (FAQ)

¿La masa de la partícula afecta la velocidad de un péndulo simple?

Para un péndulo simple ideal, la masa de la partícula no afecta su velocidad ni su periodo. Esto se debe a que la masa se cancela en las ecuaciones de conservación de energía y en la segunda ley de Newton. Sin embargo, la masa es crucial en sistemas donde hay colisiones (como el péndulo balístico) o interacción con otros cuerpos (como el péndulo en plataforma móvil).

¿Cómo afecta la longitud del hilo a la velocidad del péndulo?

La longitud del hilo es un factor determinante. Un péndulo más largo se moverá más lentamente (tendrá un periodo más largo) pero alcanzará una velocidad lineal máxima mayor si se suelta desde el mismo ángulo inicial. Un péndulo más corto oscilará más rápido (periodo más corto) pero con una velocidad lineal máxima menor.

¿Qué es la diferencia fundamental entre un péndulo simple y un péndulo balístico en términos de cálculo de velocidad?

La diferencia fundamental radica en el evento inicial. En un péndulo simple, la velocidad se calcula a partir de la transformación de energía potencial en cinética durante su oscilación libre. En un péndulo balístico, la velocidad del proyectil se determina a partir de una colisión inelástica (donde se conserva el momento lineal) seguida por la oscilación del sistema combinado (donde se conserva la energía mecánica).

¿Por qué se utiliza la conservación del momento en el péndulo balístico y no en el péndulo simple?

La conservación del momento se utiliza en el péndulo balístico durante la fase de colisión porque es un evento de muy corta duración donde las fuerzas externas (como la gravedad o la tensión del pivote) son despreciables en comparación con las fuerzas internas de la colisión. En un péndulo simple, no hay una colisión, y el análisis se centra en la transformación continua de energía a lo largo de su trayectoria.

¿Qué significa que el centro de masas de un sistema permanezca en reposo?

Si no actúan fuerzas externas netas sobre un sistema, su centro de masas mantendrá su estado de movimiento. Si inicialmente estaba en reposo, permanecerá en reposo. En el caso del péndulo sobre una plataforma móvil, si no hay fricción horizontal externa, el centro de masas del sistema combinado (péndulo + plataforma) no se moverá horizontalmente, lo que proporciona una relación crucial entre las posiciones y velocidades de sus componentes.

Conclusión

El cálculo de la velocidad de un péndulo, en cualquiera de sus configuraciones, es un testimonio de la elegancia y coherencia de los principios físicos fundamentales. Desde la simplicidad del péndulo ideal hasta la complejidad de sistemas acoplados o colisiones de alta energía, la conservación de la energía y la conservación del momento son las piedras angulares que nos permiten desentrañar su movimiento. Comprender estos conceptos no solo es esencial para la física teórica, sino que también tiene implicaciones prácticas en diversos campos de la ingeniería y la ciencia, demostrando que incluso el más simple de los movimientos puede revelar profundas verdades sobre el universo.
