Resistencia en Paralelo: Cálculo y Aplicaciones

Los circuitos eléctricos son la columna vertebral de nuestra vida moderna, impulsando desde el más simple electrodoméstico hasta las complejas redes industriales. Dentro de este fascinante mundo, existen dos configuraciones fundamentales: los circuitos en serie y los circuitos en paralelo. Si bien ambos tienen sus aplicaciones específicas, es el circuito en paralelo el que encontramos en la mayoría de las instalaciones domésticas, garantizando que cada dispositivo funcione de manera independiente. Comprender cómo se comportan estos circuitos, y en particular cómo se calcula la resistencia total en ellos, es fundamental para cualquier persona interesada en el funcionamiento de la electricidad. En este artículo, desglosaremos las fórmulas clave y te guiaremos a través del proceso de cálculo de la resistencia en paralelo, ofreciendo ejemplos prácticos y aclarando las diferencias cruciales con los circuitos en serie.

¿Qué es un Circuito en Paralelo?

Cuando hablamos de un circuito en paralelo, nos referimos a una configuración de componentes eléctricos (como resistencias, bobinas, condensadores o fuentes de energía) donde todos los terminales de entrada de los dispositivos están conectados a un punto común, y todos los terminales de salida están conectados a otro punto común. Esto significa que cada componente en el circuito en paralelo experimenta la misma diferencia de potencial, es decir, el mismo voltaje, independientemente de su valor de resistencia o sus características individuales. Imagina una tubería de agua que se divide en varias ramas y luego se unen de nuevo; cada rama recibe la misma presión de agua, pero el flujo total se reparte entre ellas.

Una de las características más ventajosas de los circuitos en paralelo es la independencia de cada componente. Si uno de los dispositivos conectados en paralelo falla o se desconecta, el flujo de corriente hacia los demás componentes no se interrumpe. Esto es crucial en aplicaciones como el cableado de una vivienda, donde la falla de una bombilla no debe afectar el funcionamiento del resto de los electrodomésticos.

Además de mantener un voltaje constante a través de todos los componentes, otra particularidad interesante de los circuitos en paralelo es cómo afectan la resistencia total del sistema. A diferencia de los circuitos en serie, donde las resistencias se suman, en un circuito en paralelo, la resistencia total obtenida es siempre menor que la resistencia del componente individual de menor valor. Este concepto de menor resistencia total es contraintuitivo para muchos, pero es una consecuencia directa de ofrecer múltiples caminos para que la corriente fluya.

Fórmulas Fundamentales de un Circuito en Paralelo

Para comprender y diseñar circuitos en paralelo, es esencial conocer las fórmulas que rigen el comportamiento de sus magnitudes eléctricas. Estas fórmulas nos permiten calcular la intensidad de corriente total, la capacitancia total y, lo que es el foco de nuestro interés, la resistencia total del circuito.

Intensidad de Corriente (I)

En un circuito en paralelo, la corriente total que sale de la fuente se divide entre las diferentes ramas del circuito. La suma de las corrientes que fluyen a través de cada rama individual es igual a la corriente total suministrada por la fuente. Esto se debe a la Ley de Corrientes de Kirchhoff, que establece que la suma algebraica de las corrientes que entran y salen de un nodo (punto de unión) es cero.

La fórmula para la intensidad total es:

It = I1 + I2 + I3 + ... + In

Donde It es la corriente total y I1, I2, I3... In son las corrientes que fluyen a través de cada componente individual en paralelo.

Capacitancia (C)

Los condensadores, o capacitores, son componentes que almacenan energía en un campo eléctrico. Cuando se conectan en paralelo, la capacitancia total del circuito es simplemente la suma de las capacitancias individuales. Esto se debe a que, en paralelo, los condensadores actúan como si su área de placas se sumara, permitiendo almacenar más carga.

La fórmula para la capacitancia total es:

Ct = C1 + C2 + C3 + ... + Cn

Donde Ct es la capacitancia total y C1, C2, C3... Cn son las capacitancias de cada condensador individual.

Resistencia (R)

El cálculo de la resistencia total en un circuito en paralelo es quizás el más distintivo y, a menudo, el que genera más dudas. A diferencia de la suma simple, aquí utilizamos el concepto de la inversa de la resistencia, conocida como conductancia. La conductancia (G) es el inverso de la resistencia (G = 1/R), y en paralelo, las conductancias se suman.

La fórmula general para la resistencia total en paralelo es:

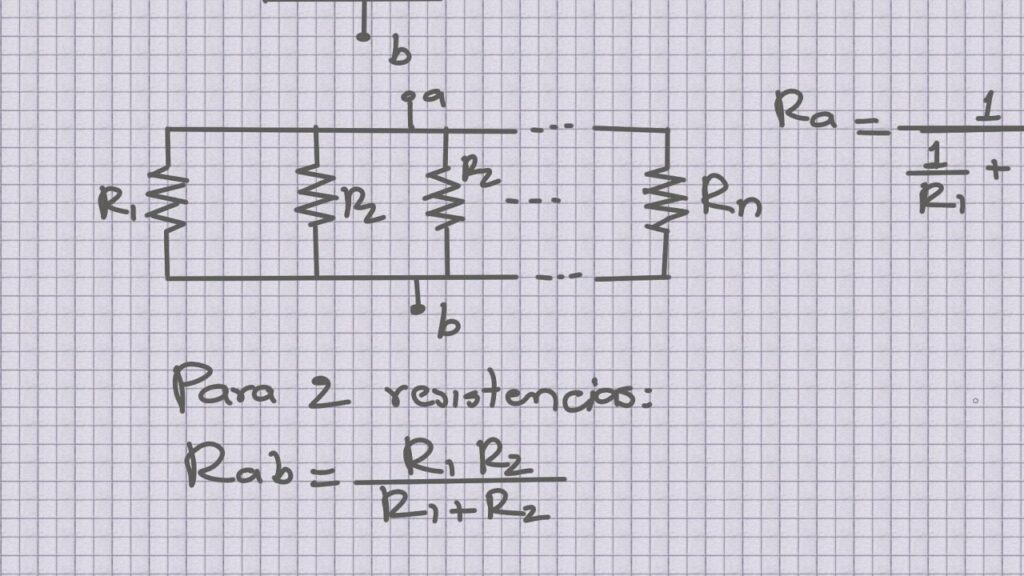

1/RT = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn

Donde RT es la resistencia total equivalente del circuito, y R1, R2, R3... Rn son los valores de las resistencias individuales conectadas en paralelo. Esta es la fórmula esencial para calcular la resistencia en este tipo de circuitos.

Cómo Calcular la Resistencia Total en Paralelo

Ahora que conocemos la fórmula, veamos cómo aplicarla paso a paso y entendamos por qué el resultado es siempre menor que la resistencia individual más pequeña.

Paso a Paso para el Cálculo de RT

1. Calcular el Recíproco de Cada Resistencia: Para cada resistencia individual (R1, R2, R3, etc.), calcula su inverso (1/R1, 1/R2, 1/R3...). Estos valores representan la conductancia de cada rama.
2. Sumar los Recíprocos: Suma todos los valores de los recíprocos que calculaste en el paso anterior. El resultado de esta suma será el recíproco de la resistencia total (1/RT).
3. Calcular el Recíproco de la Suma: Finalmente, para obtener la resistencia total (RT), toma el inverso del resultado de la suma del paso anterior. Es decir, RT = 1 / (Suma de los recíprocos).

Ejemplo Práctico de Cálculo

Imaginemos que tenemos un circuito en paralelo con tres resistencias: R1 = 10 Ohmios (Ω), R2 = 20 Ω y R3 = 30 Ω.

1. Recíprocos individuales:
   • 1/R1 = 1/10 = 0.1 Siemens (S)
   • 1/R2 = 1/20 = 0.05 S
   • 1/R3 = 1/30 ≈ 0.0333 S
2. Suma de los recíprocos:
   • 1/RT = 0.1 + 0.05 + 0.0333 = 0.1833 S
3. Recíproco de la suma (Resistencia Total):
   • RT = 1 / 0.1833 ≈ 5.45 Ω

Observa que la resistencia total calculada (aproximadamente 5.45 Ω) es, de hecho, menor que la resistencia individual más pequeña (10 Ω). Esto es siempre cierto para los circuitos en paralelo y es una característica fundamental de su comportamiento.

Caso Especial: Dos Resistencias en Paralelo

Para el caso específico de solo dos resistencias en paralelo, existe una fórmula abreviada que puede simplificar el cálculo:

RT = (R1 * R2) / (R1 + R2)

Esta fórmula se deriva directamente de la fórmula general y es muy útil para cálculos rápidos. Por ejemplo, si R1 = 10 Ω y R2 = 20 Ω:

RT = (10 * 20) / (10 + 20) = 200 / 30 ≈ 6.67 Ω

Caso Especial: Resistencias Iguales en Paralelo

Si tienes 'n' resistencias idénticas, cada una con un valor 'R', conectadas en paralelo, la resistencia total se puede calcular de manera muy sencilla:

RT = R / n

Por ejemplo, si tienes cinco resistencias de 50 Ω cada una conectadas en paralelo:

RT = 50 / 5 = 10 Ω

Esta fórmula demuestra aún más cómo la adición de múltiples caminos para la corriente reduce la resistencia efectiva del circuito.

Aplicaciones y Ejemplos Cotidianos de Circuitos en Paralelo

Los circuitos en paralelo son omnipresentes en nuestra vida diaria debido a sus ventajas inherentes de fiabilidad e independencia. Aquí algunos ejemplos claros:

• Iluminación del Hogar: Piensa en una lámpara de araña con varias bombillas. Si una de las bombillas se funde, las demás siguen encendidas. Esto es posible porque cada bombilla está conectada en paralelo, recibiendo su propio suministro de energía y operando independientemente de las otras. Si estuvieran en serie, una bombilla fundida apagaría toda la lámpara.
• Cableado Doméstico: La red eléctrica de tu casa es el ejemplo más evidente. Cada enchufe, cada interruptor y cada electrodoméstico están conectados en paralelo a la fuente de alimentación principal. Esto asegura que puedas usar el microondas, la televisión y la nevera simultáneamente, y que si uno de ellos falla (o lo desconectas), el resto de los aparatos en tu casa sigan funcionando sin interrupción.
• Baterías en Paralelo: Para aumentar la capacidad total de corriente (amperaje) de un sistema, a menudo se conectan baterías en paralelo. Esto mantiene el voltaje constante (el mismo que el de una sola batería) pero permite que el sistema suministre corriente durante un período de tiempo más prolongado o a una carga mayor.

La versatilidad de los circuitos en paralelo los convierte en la elección preferida para la mayoría de las aplicaciones de distribución de energía, donde la interrupción del servicio debido a la falla de un solo componente es inaceptable.

Circuitos en Paralelo vs. Circuitos en Serie: Diferencias Clave

Para apreciar plenamente la importancia de los circuitos en paralelo, es útil contrastarlos con su contraparte, los circuitos en serie. Aunque ambos son fundamentales en la electrónica, sus características y aplicaciones son muy diferentes.

En un circuito en serie, los componentes están conectados uno tras otro, formando un único camino para que la corriente fluya desde la fuente, a través de cada componente, y de regreso a la fuente. Esto tiene varias implicaciones:

• Corriente Constante: La corriente es la misma en todos los puntos del circuito en serie.
• Voltaje Dividido: El voltaje de la fuente se divide entre los componentes; cada uno consume una parte del voltaje total.
• Resistencia Sumada: La resistencia total de un circuito en serie es simplemente la suma de las resistencias individuales (RT = R1 + R2 + ... + Rn).
• Dependencia de Componentes: Si un solo componente en un circuito en serie falla o se desconecta, el circuito completo se interrumpe y la corriente deja de fluir. Un ejemplo clásico son las luces navideñas antiguas, donde una bombilla fundida apagaba toda la serie.

Las diferencias clave entre ambos son marcadas:

• Conexión: En serie, los componentes se conectan secuencialmente; en paralelo, se conectan a puntos comunes.
• Voltaje: En serie, el voltaje se divide; en paralelo, el voltaje es el mismo para todos los componentes.
• Corriente: En serie, la corriente es la misma; en paralelo, la corriente se divide entre las ramas.
• Resistencia Total: En serie, la resistencia total aumenta con cada componente adicional (suma); en paralelo, la resistencia total disminuye con cada componente adicional (recíprocos).
• Fiabilidad: Los circuitos en serie son más susceptibles a interrupciones por fallas de componentes, mientras que los circuitos en paralelo ofrecen una mayor fiabilidad debido a la independencia de sus componentes.

Ambos tipos de circuitos tienen su lugar. Los circuitos en serie se usan a menudo para aplicaciones donde se necesita dividir el voltaje o limitar la corriente, mientras que los circuitos en paralelo son ideales para la distribución de energía y sistemas donde la independencia de los dispositivos es primordial.

Preguntas Frecuentes (FAQ)

¿Por qué la resistencia total en paralelo es menor que la individual más pequeña?

Esta es una de las características más sorprendentes de los circuitos en paralelo. La razón es que al conectar resistencias en paralelo, estás creando múltiples caminos o "autopistas" para que la corriente eléctrica fluya. Cuantos más caminos haya, más fácil será para la corriente moverse a través del circuito, lo que se traduce en una menor oposición al flujo de corriente, es decir, una menor resistencia total. Es como añadir más carriles a una carretera congestionada: el tráfico total fluye más fácilmente.

¿Qué sucede con el voltaje y la corriente en un circuito paralelo?

En un circuito paralelo, el voltaje (o la diferencia de potencial) es el mismo en todos los componentes conectados en paralelo. Esto significa que cada resistencia, bombilla o electrodoméstico recibe el mismo voltaje de la fuente de alimentación. Sin embargo, la corriente se divide entre las diferentes ramas del circuito. La cantidad de corriente que fluye por cada rama depende de la resistencia de esa rama (más resistencia, menos corriente; menos resistencia, más corriente), pero la suma de las corrientes en todas las ramas será igual a la corriente total que sale de la fuente.

¿Cuál es la principal ventaja de usar circuitos en paralelo en el hogar?

La principal ventaja es la independencia operativa de los dispositivos. Si un electrodoméstico falla o se desconecta, el resto de los aparatos conectados a la misma red eléctrica seguirán funcionando sin interrupción. Esto es fundamental para la seguridad y la funcionalidad de cualquier instalación eléctrica doméstica, ya que evita que un pequeño problema cause un apagón general.

¿Se puede aplicar la Ley de Ohm a los circuitos en paralelo?

Sí, absolutamente. La Ley de Ohm (V = I * R) es una ley fundamental de la electricidad y se aplica tanto a cada componente individual en un circuito paralelo como al circuito completo. Puedes usarla para calcular la corriente a través de una rama específica (I_rama = V_fuente / R_rama) o para calcular la corriente total del circuito utilizando la resistencia total equivalente (I_total = V_fuente / R_total).

¿Cómo afecta la adición de más resistencias en paralelo a la potencia total del circuito?

Al añadir más resistencias en paralelo, la resistencia total equivalente del circuito disminuye. Dado que el voltaje es constante, y según la Ley de Ohm, una menor resistencia total significa una mayor corriente total (I = V/R), la potencia total consumida por el circuito (P = V * I) aumentará. Cada resistencia adicional en paralelo permite que fluya más corriente desde la fuente, lo que incrementa el consumo de energía general.

Conclusión

Los circuitos en paralelo son un pilar fundamental de la ingeniería eléctrica y se encuentran en el corazón de innumerables aplicaciones, desde la red eléctrica de nuestras viviendas hasta complejos sistemas electrónicos. Su capacidad para distribuir un voltaje constante mientras permite que los componentes operen de manera independiente los hace increíblemente valiosos y fiables. Comprender cómo se calcula la resistencia total en estas configuraciones, a través de la suma de los recíprocos, es una habilidad esencial para cualquiera que trabaje o interactúe con sistemas eléctricos. Esta comprensión no solo te permite analizar y diseñar circuitos de manera efectiva, sino que también te ayuda a apreciar la inteligencia detrás de la electricidad que nos rodea y que, en gran medida, damos por sentada. La versatilidad de los circuitos en paralelo asegura que seguirán siendo una piedra angular en el avance de la tecnología eléctrica.
