Calculando la Fuerza de un Cilindro: De la Teoría a la Práctica

En el vasto universo de la maquinaria y la ingeniería, los cilindros hidráulicos son verdaderos caballos de batalla, capaces de generar una fuerza impresionante para mover cargas pesadas, accionar herramientas o controlar procesos complejos. Desde las excavadoras en una obra de construcción hasta los brazos robóticos en una fábrica, su presencia es fundamental. Sin embargo, para diseñar, operar o diagnosticar correctamente estos sistemas, es crucial entender cómo se calcula la fuerza que un cilindro puede ejercer. No se trata solo de conectar mangueras y esperar lo mejor; comprender los principios que rigen su funcionamiento es la clave para optimizar su rendimiento y garantizar la seguridad.

Este artículo desglosará de manera clara y concisa el método para determinar la fuerza generada por un cilindro, centrándonos en la relación fundamental entre presión y área. Exploraremos la fórmula esencial, analizaremos sus componentes y resolveremos un ejemplo práctico. Prepárese para desentrañar el poder detrás de estos componentes vitales de la ingeniería.

Fundamentos de la Fuerza en un Cilindro: La Ecuación Clave

La capacidad de un cilindro para empujar o tirar una carga se basa en un principio físico sencillo pero potente: la presión. En esencia, la fuerza que un cilindro puede generar es el resultado directo de la presión aplicada sobre la superficie de su pistón. Esta relación se describe mediante una fórmula fundamental que todo ingeniero o técnico debe conocer:

F = P x A

Donde:

• F representa la Fuerza generada por el cilindro. Se mide comúnmente en libras (lbs) en el sistema imperial o en Newtons (N) en el Sistema Internacional (SI).
• P es la Presión del fluido hidráulico (o neumático) que actúa sobre el pistón. Las unidades habituales son libras por pulgada cuadrada (PSI) en el sistema imperial, o Pascales (Pa) o bares en el SI.
• A es el Área efectiva sobre la que actúa la presión dentro del cilindro. Se mide en pulgadas cuadradas (in²) en el sistema imperial o en metros cuadrados (m²) en el SI.

Esta ecuación nos dice que, para una presión dada, cuanto mayor sea el área del pistón, mayor será la fuerza que el cilindro podrá generar. De manera inversa, para generar una fuerza específica con un pistón de cierto tamaño, necesitaremos aplicar una presión proporcional.

¿Qué es la Presión en un Sistema Hidráulico?

La presión es una medida de la fuerza distribuida sobre una superficie. En un sistema hidráulico, esta presión es generada por una bomba que impulsa un fluido (generalmente aceite) a través de un sistema de tuberías y válvulas. Cuando este fluido presurizado llega al cilindro, empuja el pistón, convirtiendo la energía de presión del fluido en fuerza mecánica.

Es crucial entender las unidades de presión. PSI (Pounds per Square Inch) es muy común en Norteamérica y algunos otros lugares, indicando cuántas libras de fuerza se ejercen sobre cada pulgada cuadrada de superficie. En Europa y gran parte del mundo, el bar (1 bar = 100,000 Pascales o 100 kPa) es la unidad preferida. La consistencia en las unidades es vital para que la fórmula F=P*A funcione correctamente.

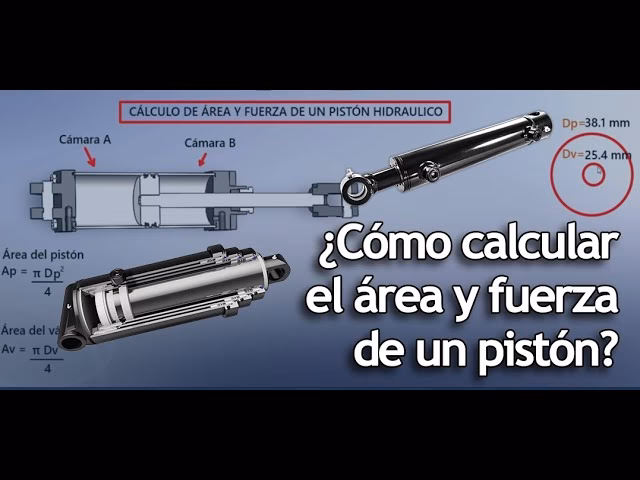

El Área Efectiva del Pistón: Un Factor Crítico

El "área efectiva" del pistón es la superficie real sobre la cual la presión del fluido ejerce una fuerza. Para un pistón circular, que es lo más común, el área se calcula utilizando la fórmula del área de un círculo:

A = π * r²

O, si se conoce el diámetro (d):

A = π * (d/2)² = π * d² / 4

Donde π (pi) es aproximadamente 3.14159, y 'r' es el radio del pistón (la mitad del diámetro). Es importante medir el diámetro interno del cilindro o el diámetro del pistón para obtener el área correcta.

Sin embargo, en los cilindros hidráulicos, el área efectiva no siempre es la misma en ambas direcciones. Aquí es donde entra en juego la distinción entre la fuerza de extensión y la fuerza de retracción:

• Fuerza de Extensión (Empuje): Cuando el cilindro se extiende (el vástago sale), la presión actúa sobre toda la superficie del pistón. Por lo tanto, el área efectiva es el área completa del pistón.
• Fuerza de Retracción (Tirón): Cuando el cilindro se retrae (el vástago entra), la presión actúa sobre el área del pistón, pero el vástago ocupa una parte de esa superficie. Por lo tanto, el área efectiva para la retracción es el área del pistón menos el área de la sección transversal del vástago. Esto significa que la fuerza de retracción siempre será menor que la fuerza de extensión para la misma presión.

La correcta identificación del área efectiva es fundamental para un cálculo preciso de la fuerza.

Calculando la Fuerza en un Cilindro Hidráulico: Un Ejemplo Práctico

Volvamos al escenario planteado: un cilindro hidráulico con un pistón de 22 pulgadas cuadradas (in²) de área, sometido a una presión de 500 PSI. Queremos determinar la fuerza que producirá.

Utilizamos nuestra fórmula fundamental: F = P x A

• P (Presión) = 500 PSI
• A (Área del Pistón) = 22 in²

Sustituyendo los valores en la fórmula:

F = 500 PSI * 22 in²

F = 11000 lbs

Por lo tanto, la fuerza producida por el cilindro hidráulico en este caso es de 11,000 libras. Es importante notar cómo las unidades se cancelan: PSI es libras/pulgada cuadrada (lbs/in²), y al multiplicarlo por pulgadas cuadradas (in²), el resultado es directamente en libras (lbs), que es una unidad de fuerza.

Este cálculo es directo para la fuerza de extensión. Si estuviéramos calculando la fuerza de retracción, necesitaríamos conocer el diámetro del vástago para restarle su área a las 22 in² del pistón.

Factores Adicionales que Afectan la Fuerza Real del Cilindro

Si bien la fórmula F=P*A nos da la fuerza teórica máxima que un cilindro puede generar, la realidad de un sistema hidráulico implica ciertas pérdidas y consideraciones que reducen la fuerza real disponible. Es vital tener en cuenta estos factores para un diseño y una operación precisos:

1. Fricción Interna

Dentro de un cilindro, existen sellos (retenes) y cojinetes que minimizan las fugas de fluido y guían el movimiento del pistón y el vástago. Estos componentes, aunque esenciales, generan fricción a medida que el pistón se mueve contra las paredes del cilindro y los sellos. Esta fricción consume una parte de la fuerza generada por la presión, reduciendo la fuerza neta que el cilindro puede entregar a la carga. La cantidad de fricción puede variar según el tipo de sellos, la calidad de la superficie interna del cilindro (bruñido), la viscosidad del fluido y la temperatura de operación.

2. Pérdidas de Presión en el Sistema

La presión medida en la bomba no siempre es la presión que llega al cilindro. El fluido hidráulico debe viajar a través de mangueras, tuberías, válvulas de control, filtros y conexiones. Cada uno de estos componentes introduce una cierta resistencia al flujo, lo que provoca una caída de presión. Una caída de presión significa que la presión efectiva en el pistón del cilindro será menor que la presión generada por la bomba, lo que a su vez reduce la fuerza de salida. Un sistema bien diseñado minimiza estas pérdidas, pero nunca las elimina por completo. La longitud y el diámetro de las tuberías, así como la complejidad de las válvulas, son factores clave en estas pérdidas.

3. Eficiencia Mecánica

La eficiencia mecánica de un cilindro no es del 100%. Además de la fricción de los sellos, puede haber pequeñas pérdidas por la turbulencia del fluido dentro del cilindro o por la deformación elástica de los componentes bajo carga. Si bien estas pérdidas suelen ser menores en comparación con la fricción y las caídas de presión, contribuyen a la diferencia entre la fuerza teórica y la real. Los fabricantes de cilindros suelen proporcionar datos de eficiencia para sus productos.

4. Diámetro del Vástago (para Retracción)

Como se mencionó anteriormente, el diámetro del vástago reduce significativamente el área efectiva del pistón durante la fase de retracción. Si un cilindro necesita generar una fuerza considerable tanto en extensión como en retracción, a menudo se utilizan cilindros de doble vástago o se sobredimensiona el cilindro para compensar la menor área de retracción. Ignorar el área del vástago en la retracción es un error común que lleva a cálculos de fuerza incorrectos.

5. Velocidad y Cargas Dinámicas

Aunque la fórmula F=P*A describe la fuerza estática, la velocidad a la que se mueve el cilindro y la naturaleza de la carga pueden influir en la presión y, por lo tanto, en la fuerza. Las cargas inerciales (aceleración/desaceleración de masas) requieren fuerzas adicionales. Además, a altas velocidades, las caídas de presión en las líneas y válvulas se vuelven más pronunciadas, lo que puede reducir la presión efectiva en el cilindro.

Tabla Comparativa de Fuerza de Cilindros (Extensión)

Para ilustrar cómo el diámetro del pistón y la presión influyen en la fuerza, consideremos la siguiente tabla, asumiendo una eficiencia del 100% (fuerza teórica) y sin vástago (para la fuerza de extensión pura):

Nota: Los valores de área se han redondeado a dos decimales para simplificar. Las fuerzas son teóricas y no incluyen pérdidas.

Preguntas Frecuentes sobre la Fuerza en Cilindros

¿Cuál es la diferencia entre la fuerza de extensión y la fuerza de retracción?

La fuerza de extensión (empuje) se calcula usando el área completa del pistón. La fuerza de retracción (tirón) se calcula usando el área del pistón menos el área de la sección transversal del vástago. Debido a esta reducción de área, la fuerza de retracción siempre será menor que la fuerza de extensión para la misma presión.

¿Por qué mi cilindro no alcanza la fuerza calculada teóricamente?

Existen varias razones: pérdidas de presión en las líneas y válvulas, fricción interna de los sellos, desgaste de componentes, o una bomba hidráulica que no está entregando la presión o el caudal esperado bajo carga. Es crucial verificar la presión real en el cilindro durante la operación y considerar las eficiencias del sistema.

¿Cómo se mide la presión en un sistema hidráulico?

La presión se mide utilizando manómetros (o medidores de presión) que se instalan en puntos clave del sistema, como la salida de la bomba o directamente en los puertos del cilindro. Medir la presión en el cilindro es la forma más precisa de determinar la presión efectiva que actúa sobre el pistón.

¿Qué unidades de medida son las más comunes para la fuerza y la presión en cilindros?

En el sistema imperial, la presión se mide en PSI (libras por pulgada cuadrada) y la fuerza en libras (lbs). El área se mide en pulgadas cuadradas (in²). En el Sistema Internacional (SI), la presión se mide en Pascales (Pa) o bares, la fuerza en Newtons (N) y el área en metros cuadrados (m²).

¿Afecta el tamaño del vástago la fuerza de mi cilindro?

Sí, absolutamente. El vástago reduce el área efectiva del pistón durante la retracción, lo que disminuye la fuerza de tirón que el cilindro puede generar. Para aplicaciones donde se requiere una fuerza de tirón similar a la de empuje, se pueden utilizar cilindros con vástagos de gran diámetro o cilindros de doble vástago (pasante).

Conclusión

Calcular la fuerza de un cilindro es una habilidad fundamental para cualquier persona involucrada en el diseño, mantenimiento o operación de sistemas hidráulicos y neumáticos. La fórmula F = P x A es el punto de partida, una herramienta poderosa que, cuando se aplica correctamente y se complementa con la comprensión de factores como el área efectiva (especialmente el efecto del vástago) y las pérdidas del sistema, permite predecir con precisión el rendimiento de un cilindro. Al dominar estos conceptos, no solo podrá seleccionar el cilindro adecuado para cada aplicación, sino también diagnosticar problemas de rendimiento y optimizar la eficiencia de sus máquinas. La precisión en estos cálculos no es un mero ejercicio académico, sino una necesidad práctica para garantizar la seguridad, la eficiencia y la longevidad de los equipos.
