En el vasto universo de la electrónica y la electricidad, existen conceptos fundamentales que actúan como pilares para entender cómo funcionan los circuitos y los dispositivos que nos rodean. Uno de estos conceptos cruciales es la capacitancia. A menudo, se habla de ella en términos técnicos, pero su esencia es sorprendentemente simple: es la capacidad de un componente para almacenar carga eléctrica. Si alguna vez te has preguntado cómo tu teléfono mantiene su carga o cómo un flash de cámara produce esa ráfaga de luz, la respuesta se encuentra en gran medida en la capacitancia y en un componente llamado capacitor.
La capacitancia no es solo una idea abstracta; es una propiedad medible que se rige por una fórmula sencilla pero poderosa. Entender esta fórmula no solo te permitirá calcular valores específicos, sino que también te dará una visión más profunda de cómo la energía eléctrica se almacena y se libera en un sistema. En este artículo, desglosaremos la fórmula de la capacitancia, exploraremos sus componentes y unidades, y te guiaremos a través de los conceptos clave que te permitirán dominar este pilar de la ingeniería eléctrica.
La Fórmula Fundamental de la Capacitancia: C = Q / V
La relación que define la capacitancia es una de las más elegantes y directas en la física eléctrica. Se expresa mediante la siguiente ecuación:
C = Q / V
Donde cada letra tiene un significado específico y una unidad de medida asociada:
- C: Representa la capacitancia. Es una medida de la capacidad de un componente, conocido como capacitor, para almacenar una carga eléctrica por unidad de voltaje. Su unidad de medida en el Sistema Internacional (SI) es el faradio (F).
- Q: Simboliza la carga almacenada. Se refiere a la cantidad de electricidad que el capacitor ha acumulado en sus placas. Su unidad de medida en el SI es el culombio (C).
- V: Indica el voltaje o la diferencia de potencial eléctrico a través de las placas del capacitor. Es la energía potencial eléctrica por unidad de carga. Su unidad de medida en el SI es el voltio (V).
En términos sencillos, esta fórmula nos dice que un capacitor tiene una mayor capacitancia si puede almacenar una gran cantidad de carga (Q) con una pequeña diferencia de voltaje (V) entre sus terminales. Por el contrario, si requiere un voltaje muy alto para almacenar una carga relativamente pequeña, su capacitancia será menor.
Entendiendo el Faradio: Una Unidad Gigante
El faradio (F), nombrado en honor al científico Michael Faraday, es la unidad estándar de capacitancia. Un faradio se define como un culombio de carga por voltio (1 F = 1 C/V). Sin embargo, un faradio es una unidad de capacitancia extremadamente grande para la mayoría de las aplicaciones prácticas. Los capacitores que encontramos en la electrónica cotidiana suelen tener valores mucho más pequeños, como:
- Microfaradios (μF): 1 μF = 10-6 F
- Nanofaradios (nF): 1 nF = 10-9 F
- Picofaradios (pF): 1 pF = 10-12 F
Estos submúltiplos son mucho más comunes y reflejan las capacidades típicas de los componentes utilizados en circuitos electrónicos.
¿Qué es un Capacitor y Cómo Almacena Carga?
El capacitor es el componente electrónico diseñado específicamente para poseer capacitancia. En su forma más básica, un capacitor consiste en dos placas conductoras (generalmente de metal) separadas por un material aislante, conocido como dieléctrico. Cuando se aplica un voltaje a través de las placas, los electrones se acumulan en una placa, creando una carga negativa, mientras que los electrones son repelidos de la otra placa, dejándola con una carga positiva. El dieléctrico impide que los electrones fluyan directamente entre las placas, manteniendo así la separación de carga y el campo eléctrico.
La energía se almacena en el campo eléctrico creado entre las placas. Esta capacidad de almacenar energía eléctrica es lo que hace a los capacitores tan valiosos en una infinidad de aplicaciones, desde el suavizado de la corriente en fuentes de alimentación hasta la sintonización de radios y el almacenamiento de energía para un flash de cámara.
Factores que Afectan la Capacitancia Física
Además de la relación C = Q / V, la capacitancia de un capacitor también está determinada por sus características físicas. La fórmula para la capacitancia de un capacitor de placas paralelas es:
C = (ε * A) / d
- ε (epsilon): Es la permitividad del material dieléctrico entre las placas. La permitividad es una medida de la capacidad de un material para concentrar el flujo de campo eléctrico. Se descompone en ε = εr * ε0, donde εr es la permitividad relativa del dieléctrico (sin unidades) y ε0 es la permitividad del vacío (8.854 × 10-12 F/m). Un dieléctrico con una εr alta aumenta la capacitancia.
- A: Es el área de superposición de las placas conductoras. Cuanto mayor sea el área de las placas, más espacio habrá para almacenar carga, por lo tanto, mayor será la capacitancia.
- d: Es la distancia de separación entre las placas. Cuanto menor sea la distancia entre las placas, más fuerte será el campo eléctrico para un voltaje dado, lo que significa que se puede almacenar más carga, y por lo tanto, la capacitancia será mayor.
Estos factores físicos son cruciales en el diseño y la fabricación de capacitores, permitiendo a los ingenieros crear componentes con valores de capacitancia específicos para diversas aplicaciones.

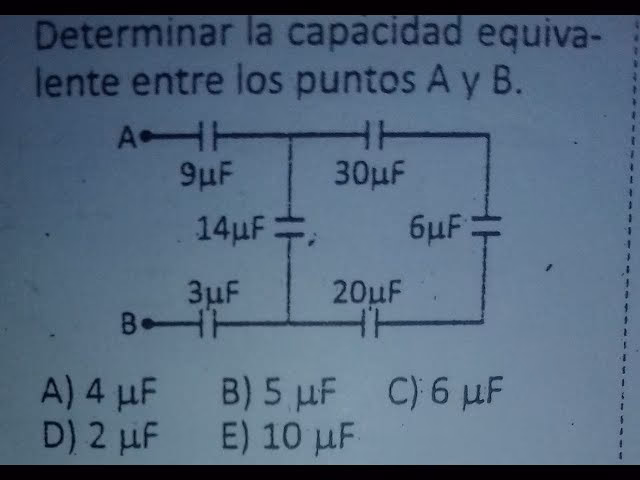

Capacitores en Circuitos: Serie y Paralelo
Al igual que las resistencias, los capacitores pueden conectarse en serie o en paralelo dentro de un circuito, y la forma en que se conectan afecta la capacitancia total del sistema.
Capacitores en Serie
Cuando los capacitores se conectan en serie, la capacitancia total del circuito disminuye. Esto se debe a que la conexión en serie efectivamente aumenta la distancia efectiva entre las placas y reduce el área efectiva, limitando la cantidad de carga que puede almacenar el conjunto. La fórmula para la capacitancia total (CT) de capacitores en serie es similar a la de las resistencias en paralelo:
1/CT = 1/C1 + 1/C2 + 1/C3 + ...
Para dos capacitores en serie, una forma simplificada es:
CT = (C1 * C2) / (C1 + C2)
Capacitores en Paralelo
Cuando los capacitores se conectan en paralelo, la capacitancia total del circuito aumenta. Esto es análogo a aumentar el área efectiva de las placas, permitiendo que el sistema almacene más carga a un voltaje dado. La fórmula para la capacitancia total (CT) de capacitores en paralelo es simplemente la suma de las capacitancias individuales:
CT = C1 + C2 + C3 + ...
Tabla Comparativa: Capacitores en Serie vs. Paralelo
| Característica | Capacitores en Serie | Capacitores en Paralelo |
|---|---|---|
| Capacitancia Total | Disminuye (menor que el más pequeño) | Aumenta (suma de las individuales) |
| Carga (Q) | La misma en cada capacitor (QT = Q1 = Q2 = ...) | La carga total es la suma de las cargas individuales (QT = Q1 + Q2 + ...) |
| Voltaje (V) | El voltaje total se divide entre los capacitores (VT = V1 + V2 + ...) | El mismo voltaje en cada capacitor (VT = V1 = V2 = ...) |
| Fórmula CT | 1/CT = Σ(1/Ci) | CT = ΣCi |
| Aplicación Típica | Divisor de voltaje, aumento del voltaje de ruptura | Aumento de la capacidad de almacenamiento, filtrado de ruido |
Aplicaciones Prácticas de la Capacitancia
La capacitancia es un concepto teórico que tiene innumerables aplicaciones prácticas en el mundo real. Algunos ejemplos incluyen:
- Fuentes de Alimentación: Los capacitores se utilizan para suavizar las fluctuaciones de voltaje (rizo) de las fuentes de alimentación de CA a CC, actuando como filtros y almacenando energía temporalmente para liberarla cuando el voltaje de entrada cae.
- Circuitos de Temporización: Junto con las resistencias, los capacitores forman circuitos RC que son fundamentales para generar retrasos de tiempo o frecuencias específicas, utilizados en osciladores, temporizadores y generadores de señales.
- Filtrado de Señales: Los capacitores pueden bloquear la corriente continua (CC) y permitir el paso de la corriente alterna (CA), lo que los hace ideales para separar componentes de señal, eliminar ruido o sintonizar frecuencias específicas en radios y sistemas de audio.
- Almacenamiento de Energía: Los capacitores de gran capacitancia, conocidos como supercapacitores o ultracapacitores, pueden almacenar grandes cantidades de energía eléctrica y liberarla rápidamente, siendo una alternativa o complemento a las baterías en aplicaciones como vehículos eléctricos, sistemas de respaldo de energía y flash de cámaras.
- Acoplamiento y Desacoplamiento: Se utilizan para acoplar señales entre etapas de un circuito, permitiendo que la señal de CA pase mientras bloquean la CC, o para desacoplar fuentes de alimentación de ruido, proporcionando una ruta de baja impedancia a tierra para las señales no deseadas.
Preguntas Frecuentes sobre la Capacitancia
¿Qué es la capacitancia?
La capacitancia es la medida de la capacidad de un componente, llamado capacitor, para almacenar una carga eléctrica. Se define por la relación entre la carga almacenada (Q) y el voltaje (V) aplicado a través de sus terminales (C = Q / V).
¿Cuál es la unidad de medida de la capacitancia?
La unidad de medida de la capacitancia en el Sistema Internacional (SI) es el faradio (F), que se define como un culombio por voltio (C/V).
¿Qué es un capacitor?
Un capacitor es un componente electrónico pasivo diseñado para almacenar energía en un campo eléctrico. Generalmente, consiste en dos placas conductoras separadas por un material dieléctrico (aislante).
¿Cómo se almacena la energía en un capacitor?
La energía se almacena en el campo eléctrico que se forma entre las placas del capacitor cuando se aplica una diferencia de potencial. Una placa acumula carga positiva y la otra carga negativa, creando un campo eléctrico que contiene la energía.
¿Qué es el dieléctrico en un capacitor?
El dieléctrico es el material aislante colocado entre las placas conductoras de un capacitor. Su función es aumentar la capacitancia del componente al permitir que las placas mantengan una carga mayor para un voltaje dado, y también evita el flujo directo de corriente entre las placas.
¿Cuál es la diferencia entre un capacitor y una batería?
Aunque ambos almacenan energía, un capacitor almacena energía electrostáticamente en un campo eléctrico y puede cargar y descargar mucho más rápido que una batería. Una batería, por otro lado, almacena energía electroquímicamente y la libera a un ritmo más lento y constante, con una densidad de energía generalmente mucho mayor.
¿Por qué se utilizan submúltiplos del faradio?
El faradio es una unidad de capacitancia muy grande para la mayoría de las aplicaciones electrónicas. Por lo tanto, se utilizan comúnmente submúltiplos como microfaradios (μF), nanofaradios (nF) y picofaradios (pF) para expresar los valores de capacitancia de los componentes en circuitos cotidianos.
Conclusión
La capacitancia, definida por la sencilla pero fundamental fórmula C = Q / V, es un concepto esencial en la comprensión de la electrónica y la electricidad. Nos permite cuantificar la capacidad de un componente para almacenar carga eléctrica y, por extensión, energía. Desde los diminutos capacitores que suavizan el voltaje en tu teléfono móvil hasta los gigantes supercapacitores que impulsan vehículos, la capacitancia es un principio omnipresente que impulsa gran parte de la tecnología moderna. Al comprender no solo la fórmula, sino también los factores físicos que influyen en ella y cómo los capacitores se comportan en diferentes configuraciones de circuito, estarás mejor equipado para analizar, diseñar y apreciar el funcionamiento interno de casi cualquier dispositivo electrónico.
