Cálculo y Corrección del Factor de Potencia

En el mundo actual, donde la eficiencia energética es más que una tendencia, una necesidad, comprender y optimizar el consumo de energía es fundamental para cualquier industria o gran consumidor. Uno de los conceptos clave en este ámbito es el Factor de Potencia, un indicador vital que revela cuán eficientemente se está utilizando la energía eléctrica. Este artículo te guiará a través de la importancia del factor de potencia, las causas de su deterioro, los beneficios de su corrección y, lo más importante, cómo calcular y dimensionar el equipo necesario para optimizarlo.

La energía eléctrica que llega a nuestras instalaciones se compone de energía activa (la que realiza trabajo útil) y energía reactiva (la necesaria para crear campos magnéticos en equipos como motores o transformadores, pero que no produce trabajo). Un factor de potencia bajo indica un alto consumo de energía reactiva, lo que se traduce en un uso ineficiente de la red y, consecuentemente, en un costo mayor en tu factura de electricidad.

¿Qué es el Factor de Potencia (FP)?

El Factor de Potencia (FP) es una medida de la eficiencia con la que se utiliza la energía eléctrica. Se expresa como un valor entre 0 y 1, siendo 1 el valor ideal. Un FP de 1 significa que toda la energía consumida se ha transformado en trabajo útil, mientras que un valor menor indica que una parte de la energía se está desperdiciando en forma de Energía Reactiva. Es un concepto crucial para entender la calidad del suministro eléctrico y el rendimiento de tus equipos.

De acuerdo con regulaciones energéticas en muchos países, como las establecidas por la Comisión Federal de Electricidad (CFE), un factor de potencia por debajo de 0.90 se considera ineficiente y puede acarrear penalizaciones económicas en la facturación eléctrica. Por el contrario, mantener un factor de potencia superior a 0.90 puede incluso generar bonificaciones, incentivando así el uso eficiente de la energía.

Un bajo factor de potencia no solo afecta tu bolsillo a través de multas, sino que también implica un mayor consumo de corriente, lo que sobrecarga transformadores, cables y otros componentes de la red, reduciendo su vida útil y aumentando las pérdidas energéticas.

Orígenes de un Bajo Factor de Potencia

Identificar la causa de un bajo factor de potencia es el primer paso para corregirlo. Generalmente, un FP deficiente se asocia a la presencia de cargas inductivas en el sistema, es decir, equipos que requieren energía reactiva para su funcionamiento. Las causas más comunes incluyen:

• Gran número de motores eléctricos: Los motores de inducción, tanto en la industria como en equipos comerciales, son las principales fuentes de energía reactiva.
• Presencia de equipos de refrigeración y aire acondicionado: Estos sistemas utilizan compresores que, al igual que los motores, son cargas inductivas significativas.
• Subutilización de la capacidad instalada en equipos electromecánicos: Cuando los motores u otros equipos operan por debajo de su carga nominal, su factor de potencia tiende a disminuir.
• Mala planificación y operación en el sistema eléctrico de la industria: Un diseño inadecuado de la red o una gestión ineficiente de las cargas pueden contribuir a un bajo FP.
• Mal estado físico de la red eléctrica y de los equipos instalados: El envejecimiento de los equipos, conexiones deficientes o el deterioro del aislamiento pueden impactar negativamente el factor de potencia.

Principales Beneficios de la Corrección del Factor de Potencia

Corregir el factor de potencia es una inversión que ofrece múltiples beneficios tangibles e intangibles, mejorando la eficiencia general de tu instalación eléctrica:

• Reducción del costo de su facturación de energía eléctrica: Al evitar las penalizaciones por bajo FP y, en algunos casos, obtener bonificaciones, el Ahorro Económico en la factura es directo y significativo.
• Disminución de pérdidas eléctricas en los conductores por el efecto Joule: Un mejor factor de potencia reduce la corriente que circula por los conductores, lo que a su vez minimiza las pérdidas de energía en forma de calor (I²R).
• Reducción de pérdidas por caída de tensión: Al disminuir la corriente reactiva, se mejora la regulación de voltaje, manteniendo una tensión más estable en los puntos de consumo y asegurando un mejor rendimiento de los equipos.
• Aumento de la disponibilidad de potencia en transformadores y líneas de transmisión: Al compensar la energía reactiva, se libera capacidad en los transformadores y las líneas de distribución, permitiendo conectar más carga útil sin necesidad de inversiones en infraestructura.
• Prolongación de la vida útil de los equipos: Al reducir la corriente y mejorar la calidad de la energía, los equipos operan en condiciones más óptimas, lo que extiende su vida útil y reduce costos de mantenimiento.

¿Cómo Corregir el Factor de Potencia? La Solución de los Capacitores

La forma más común y efectiva de corregir un bajo factor de potencia es mediante la instalación de Bancos de Capacitores. Los capacitores son dispositivos que almacenan energía eléctrica en un campo eléctrico y la liberan cuando es necesario. En el contexto de la corrección del factor de potencia, los capacitores inyectan energía reactiva capacitiva al sistema, contrarrestando la energía reactiva inductiva consumida por las cargas, como los motores.

Existen principalmente dos tipos de bancos de capacitores:

• Bancos de capacitores fijos: Se conectan permanentemente a la red y proporcionan una cantidad constante de energía reactiva. Son adecuados para cargas con un consumo de energía reactiva relativamente constante.
• Bancos de capacitores variables (o automáticos): Estos sistemas incluyen un controlador que mide continuamente el factor de potencia y conecta o desconecta pasos de capacitores según sea necesario para mantener el FP dentro de un rango deseado. Son ideales para cargas con variaciones significativas en el consumo de energía reactiva.

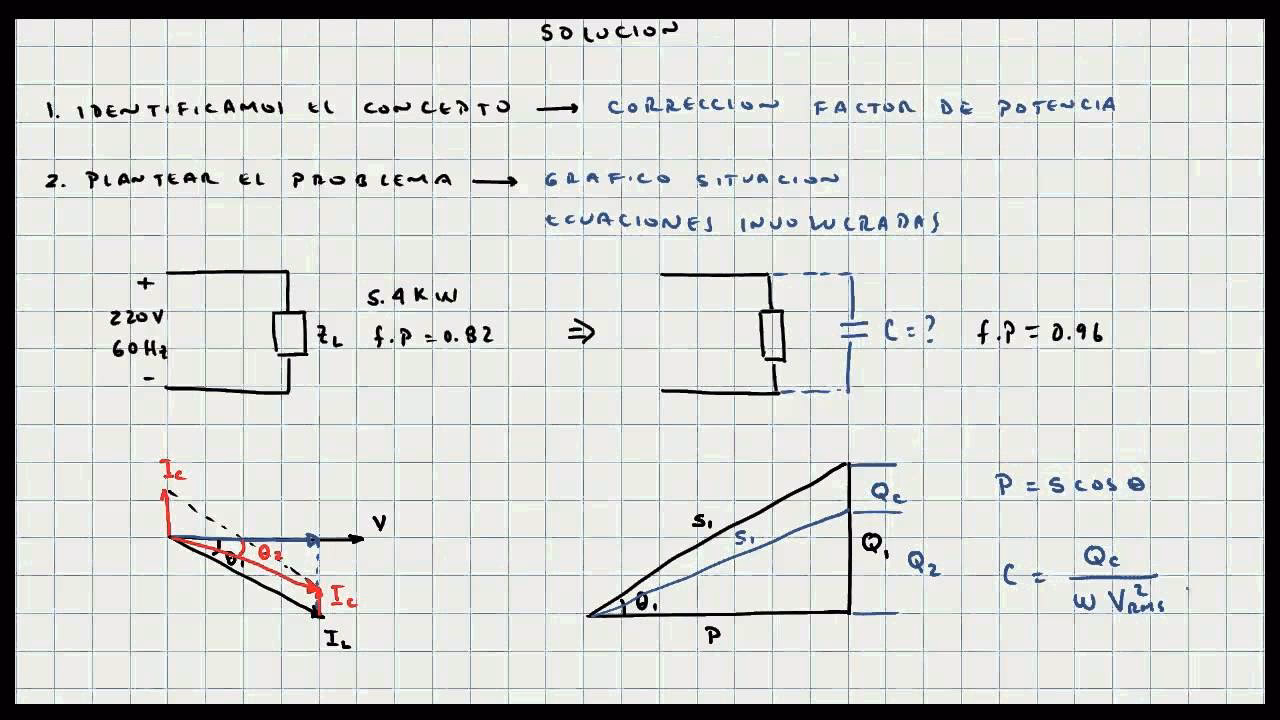

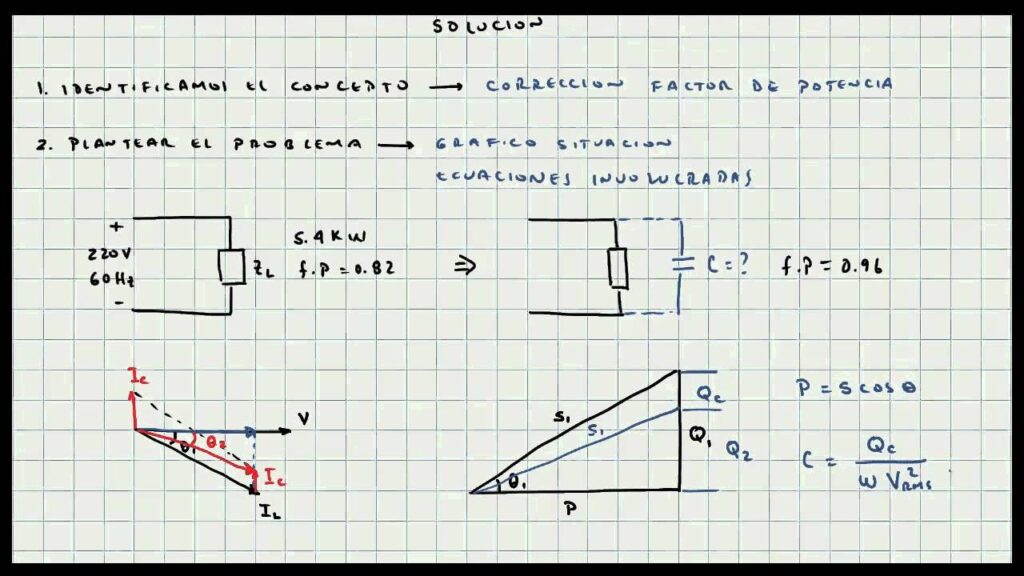

¿Cómo Calcular el Capacitor para Corregir el Factor de Potencia?

El dimensionamiento adecuado de los capacitores es crucial para lograr una corrección efectiva sin sobrecompensar el sistema. Aquí te presentamos el método basado en la información proporcionada y el uso de un multiplicador:

Paso 1: Determine los kW y el Factor de Potencia Actual

Para comenzar, necesitas conocer la potencia activa (en kilovatios, kW) de tu instalación o de la carga que deseas corregir, así como su factor de potencia actual (FP actual). Esta información se obtiene típicamente mediante un análisis de la calidad de la energía, utilizando equipos especializados como analizadores de redes eléctricas. Es fundamental que estos datos sean precisos para un cálculo correcto.

Paso 2: Encuentre el Multiplicador en la Tabla de Factor de Potencia

Una vez que tienes los kW y el FP actual, el siguiente paso es identificar un multiplicador que te ayudará a determinar la cantidad de energía reactiva capacitiva necesaria. Este multiplicador se encuentra en tablas específicas de corrección del factor de potencia. Estas tablas relacionan el factor de potencia actual con el factor de potencia deseado y proporcionan un valor que, al multiplicarse por los kW, arroja los kVAR (kilovolt-amperes reactivos) necesarios.

A continuación, se presenta un ejemplo de cómo podría estructurarse una tabla de multiplicadores. Es importante recalcar que esta tabla es ilustrativa y los valores reales pueden variar ligeramente dependiendo de la fuente o la precisión requerida. Para usarla, ubique su Factor de Potencia Actual en la columna izquierda y luego desplácese a la derecha hasta encontrar la columna correspondiente a su Factor de Potencia Deseado. El número en la intersección es su multiplicador.

Paso 3: Multiplique los kW por el Multiplicador del Factor de Potencia Deseado

Una vez que haya identificado el multiplicador, el cálculo final es sencillo. Multiplique la potencia activa (kW) de su instalación por el multiplicador obtenido de la tabla. El resultado será la cantidad de energía reactiva capacitiva (en kVAR) que necesita su sistema para alcanzar el factor de potencia deseado.

Fórmula Simplificada:

kVAR necesarios = kW actuales × Multiplicador

Ejemplo Práctico:

Supongamos que una industria tiene un consumo de potencia activa de 500 kW y un factor de potencia actual de 0.75. El objetivo es corregirlo a un factor de potencia de 0.98 para evitar penalizaciones y optimizar su consumo.

1. kW actuales: 500 kW
2. FP actual: 0.75
3. FP deseado: 0.98

Usando la tabla de ejemplo anterior, buscamos la fila de 0.75 (FP Actual) y la columna de 0.98 (FP Deseado). El multiplicador es 0.808.

Ahora, aplicamos la fórmula:

kVAR necesarios = 500 kW × 0.808 = 404 kVAR

Esto significa que la industria necesitaría instalar un banco de capacitores con una capacidad aproximada de 404 kVAR para elevar su factor de potencia de 0.75 a 0.98.

Inversión y Recuperación de la Inversión

La inversión requerida para la instalación de bancos de capacitores, ya sean fijos o automáticos, varía según la capacidad necesaria y la complejidad del sistema. Sin embargo, el ahorro económico obtenido al evitar penalizaciones, reducir pérdidas y liberar capacidad de la red suele ser tan significativo que el tiempo simple de recuperación de la inversión (payback) es notablemente corto, a menudo de pocos meses a un par de años. Esto convierte la corrección del factor de potencia en una de las inversiones más rentables en términos de eficiencia energética.

Preguntas Frecuentes (FAQs)

¿Qué es la energía reactiva y por qué es un problema?

La energía reactiva es un tipo de energía que no produce trabajo útil, pero es necesaria para el funcionamiento de equipos inductivos como motores, transformadores y balastros de lámparas. Es un problema porque ocupa capacidad en la red eléctrica (generadores, transformadores, cables) sin contribuir a la producción, lo que puede causar sobrecargas, caídas de tensión y penalizaciones económicas por parte del suministrador de energía.

¿Quién me penaliza por un bajo factor de potencia?

Generalmente, la compañía suministradora de energía eléctrica (como la CFE en México) es la entidad que aplica penalizaciones en la factura cuando el factor de potencia de una instalación industrial o comercial cae por debajo de un umbral establecido, comúnmente 0.90. También pueden ofrecer bonificaciones si se mantiene por encima de cierto valor.

¿Es siempre necesario un estudio de calidad de energía antes de instalar capacitores?

Sí, es altamente recomendable. Un estudio completo de calidad de la energía realizado por un especialista permite identificar no solo el factor de potencia actual, sino también otros parámetros importantes como armónicas, desequilibrios de voltaje y corriente, y fluctuaciones. Esta información es crucial para dimensionar correctamente el banco de capacitores y seleccionar el tipo más adecuado (fijo o automático, con o sin filtros de armónicas), asegurando una solución efectiva y evitando problemas futuros.

¿Qué pasa si sobrecorrijo el factor de potencia?

Sobrecorregir el factor de potencia, es decir, instalar una capacidad de capacitores mayor a la necesaria, puede llevar a un factor de potencia capacitivo. Esto también es indeseable, ya que puede causar sobretensiones en el sistema, resonancias y un aumento en las pérdidas, además de posibles penalizaciones por exceso de energía reactiva capacitiva. Por ello, el dimensionamiento preciso es fundamental.

Conclusión

La corrección del factor de potencia no es solo una medida para evitar multas; es una estrategia integral para optimizar la eficiencia energética, prolongar la vida útil de sus equipos y mejorar la calidad de su suministro eléctrico. La inversión en Bancos de Capacitores se traduce rápidamente en un retorno tangible a través del ahorro en la facturación eléctrica y la mejora del rendimiento operativo.

Recuerde que, aunque el cálculo puede parecer directo, la complejidad de los sistemas eléctricos y la necesidad de una solución a medida hacen que la consulta con un especialista en calidad de la energía sea indispensable. Un profesional podrá realizar un estudio exhaustivo, recomendar la solución más adecuada y asegurar una instalación y puesta en marcha correctas para maximizar los beneficios de la corrección del factor de potencia en su instalación.
