En un mundo donde la representación de la realidad es fundamental para la planificación, el diseño y la comprensión, el concepto de escala emerge como una herramienta indispensable. Desde los mapas que nos guían hasta los planos arquitectónicos que dan vida a edificios, la escala es el puente que conecta lo grande con lo pequeño, permitiéndonos trabajar con proporciones manejables. Si alguna vez te has preguntado cómo se traduce un centímetro de un dibujo en metros en la vida real, o qué significa realmente una escala 1:50, estás a punto de descubrirlo.
La escala es, en esencia, una relación de proporción entre las dimensiones de un objeto o espacio en un dibujo, modelo o mapa, y sus dimensiones reales. Es una forma de representar algo grande en un formato más pequeño, o viceversa, manteniendo la proporción exacta entre todas sus partes. Esta relación se expresa comúnmente como una fracción o una razón, como 1:100, 1:50, o 1:1000, donde el primer número representa una unidad en el dibujo y el segundo número representa la cantidad de esas mismas unidades en la realidad.
¿Qué es la Escala y Cómo se Interpreta?
La interpretación de la escala es bastante intuitiva una vez que se entiende su fundamento. Cuando vemos una escala como 1:X (donde X es un número), significa que una unidad de medida en el plano o dibujo equivale a X unidades de esa misma medida en la realidad. Por ejemplo:
- Una escala de 1:1 significa que 1 cm en el dibujo es 1 cm en la realidad. Es una representación a tamaño real.
- Una escala de 1:10 significa que 1 cm en el dibujo es 10 cm en la realidad.
- Una escala de 1:50 significa que 1 cm en el dibujo es 50 cm en la realidad.
- Una escala de 1:100 significa que 1 cm en el dibujo es 100 cm (o 1 metro) en la realidad.
Esta proporción es constante para todas las dimensiones del objeto representado, asegurando que su forma y características se mantengan fieles a la realidad, solo que en un tamaño diferente.

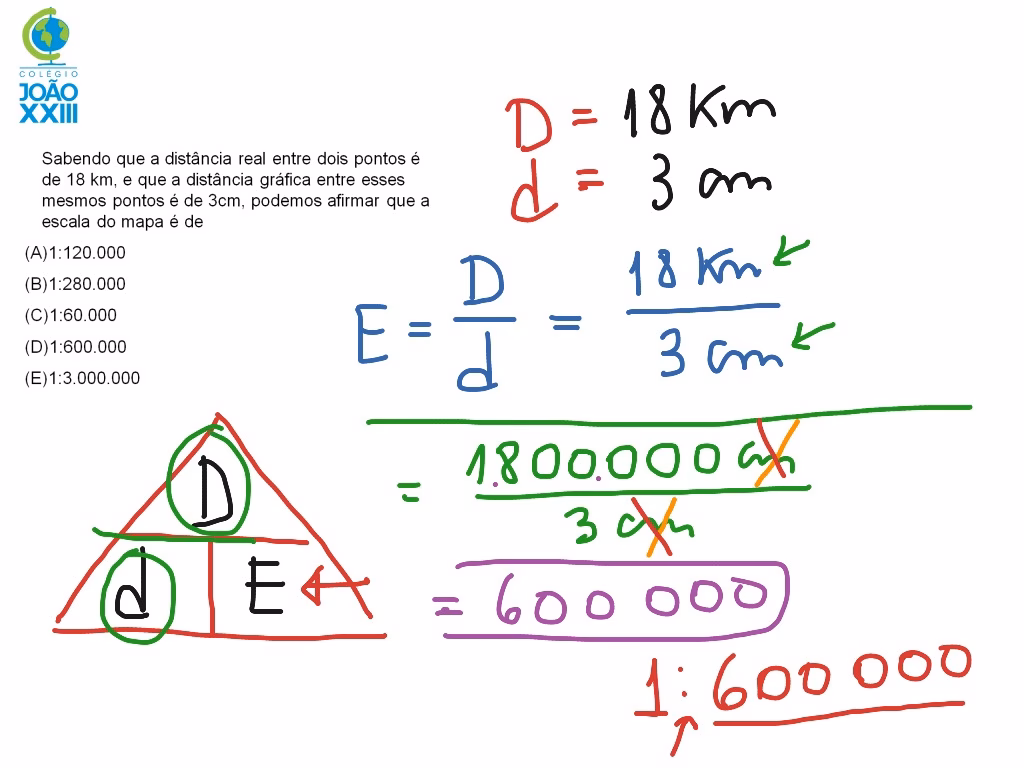

Calculando la Escala: La Fórmula Fundamental
Calcular con escalas es un proceso matemático sencillo que implica el uso de la proporción. Existen tres escenarios principales al trabajar con escalas:

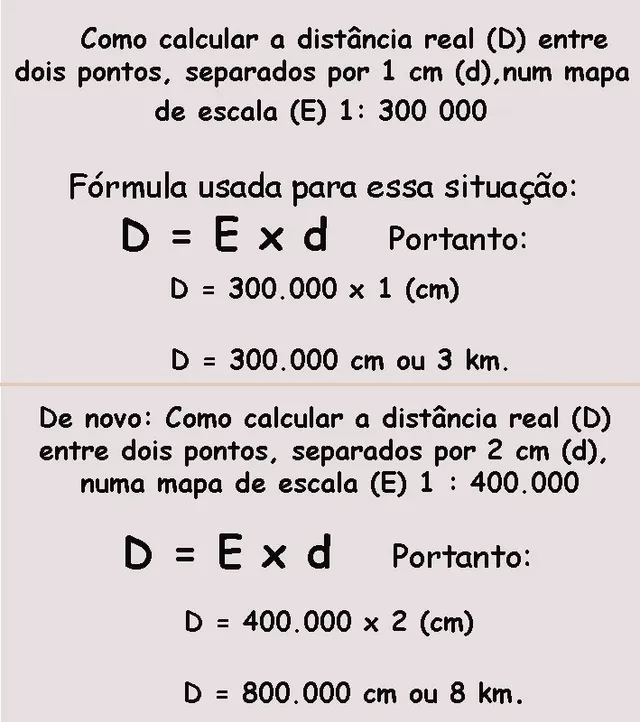

- Calcular la dimensión real a partir de la dimensión en el dibujo:
Dimensión Real = Dimensión en el Dibujo × Denominador de la Escala - Calcular la dimensión en el dibujo a partir de la dimensión real:
Dimensión en el Dibujo = Dimensión Real ÷ Denominador de la Escala - Calcular la escala (conocidas las dimensiones real y del dibujo):
Escala = Dimensión Real ÷ Dimensión en el Dibujo (expresado como 1:X)
Es crucial mantener la coherencia en las unidades de medida. Si la dimensión en el dibujo está en centímetros, el resultado de la dimensión real también estará en centímetros, a menos que se realice una conversión de unidades.
Profundizando en la Escala 1:50: Un Ejemplo Práctico
La escala 1:50 es muy común en arquitectura y diseño de interiores, ya que permite representar espacios con un buen nivel de detalle sin que los planos sean excesivamente grandes. Como se mencionó, una escala de 1:50 significa que 1 cm en el mapa o plano son 50 cm en la realidad. Veamos algunos ejemplos prácticos:
- Si un muro mide 5 cm en tu plano a escala 1:50:
Dimensión Real = 5 cm (dibujo) × 50 (denominador de la escala) = 250 cm
Convertido a metros: 250 cm ÷ 100 cm/m = 2.5 metros en la realidad. - Si una puerta tiene 80 cm de ancho en la realidad, ¿cuánto medirá en un plano a escala 1:50?
Para usar la fórmula, convertimos 80 cm a metros si es necesario, pero es más fácil trabajar con la misma unidad. Si 1 cm del plano son 50 cm reales, entonces:
Dimensión en el Dibujo = 80 cm (real) ÷ 50 (denominador de la escala) = 1.6 cm en el plano. - Tomando el ejemplo de un papel A4 (27.7 cm de ancho) a escala 1:50:
Dimensión Real = 27.7 cm (dibujo) × 50 (denominador de la escala) = 1385 cm
Convertido a metros: 1385 cm ÷ 100 cm/m = 13.85 metros en la realidad.
Esto significa que un plano impreso en un A4 a escala 1:50 puede representar un área de casi 14 metros de ancho.
Entendiendo la Escala 1:10
Similar a la escala 1:50, la escala 1:10 es una escala de reducción, pero con una menor reducción, lo que significa que el objeto se representa más grande en el dibujo en comparación con escalas como 1:50 o 1:100. Es útil para detalles constructivos o piezas de mobiliario donde se requiere una mayor precisión.
- Si algo mide 1 cm en un plano a escala 1:10, significa que en la realidad mide 10 cm.
- Si tienes un objeto de 1.5 metros de largo y quieres dibujarlo a escala 1:10:
Primero, convierte 1.5 metros a centímetros: 1.5 m × 100 cm/m = 150 cm.
Dimensión en el Dibujo = 150 cm (real) ÷ 10 (denominador de la escala) = 15 cm en el plano.
El Factor de Escala: ¿Es lo Mismo que la Escala?
Aunque a menudo se usan indistintamente, es importante notar una sutil diferencia entre "escala" en el contexto de planos y el "factor de escala" en un sentido más general, especialmente en geometría o transformaciones. La información proporcionada sobre el factor de escala es:
Factor de escala = Dimensiones de la nueva figura ÷ Dimensiones de la figura original
Esta fórmula es más común en matemáticas cuando se habla de figuras similares o transformaciones (ampliaciones o reducciones) de una figura existente. Por ejemplo, si tienes un cuadrado de 2 cm de lado y lo amplías a 4 cm de lado, el factor de escala es 4 cm ÷ 2 cm = 2. Esto significa que la nueva figura es 2 veces más grande que la original.
En el contexto de un plano o mapa, la escala 1:X ya implica un factor de reducción o ampliación. Si la escala es 1:50, el "factor de escala" para pasar del dibujo a la realidad sería 50 (multiplicar por 50). Para pasar de la realidad al dibujo, sería 1/50 (dividir por 50).
Entonces, mientras que la "escala" (1:X) define una relación fija para la representación, el "factor de escala" puede referirse a la constante por la que se multiplican las dimensiones para obtener un nuevo tamaño, ya sea en una ampliación o reducción.
Aplicaciones Prácticas de la Escala
La comprensión de la escala es vital en numerosas profesiones y actividades cotidianas:
- Arquitectura e Ingeniería: Para diseñar edificios, puentes, instalaciones, etc., se utilizan planos a escala que representan las dimensiones exactas de las construcciones.
- Cartografía: Los mapas son la aplicación más visible de la escala, permitiéndonos entender distancias y tamaños de terrenos.
- Modelismo: La creación de maquetas de edificios, vehículos o figuras requiere una aplicación precisa de la escala para que el modelo sea una réplica fiel.
- Diseño Gráfico y Web: Aunque no se usa una escala métrica, el concepto de proporción y redimensionamiento es fundamental para asegurar que los elementos visuales se adapten a diferentes pantallas o medios.
- Joyería y Fabricación de Componentes Pequeños: A menudo se trabaja con escalas de ampliación para visualizar y diseñar piezas minúsculas con gran detalle.
Tabla Comparativa de Escalas Comunes y su Significado
Para facilitar la comprensión, presentamos una tabla con algunas de las escalas más utilizadas y su interpretación:
| Escala | Interpretación (1 cm en plano) | Uso Común |
|---|---|---|
| 1:1 | 1 cm en la realidad | Planos de piezas pequeñas, detalles |
| 1:5 | 5 cm en la realidad | Detalles constructivos, mobiliario |
| 1:10 | 10 cm en la realidad | Detalles de carpintería, elementos decorativos |
| 1:20 | 20 cm en la realidad | Planos de baños, cocinas, mobiliario a medida |
| 1:50 | 50 cm en la realidad | Planos de viviendas, plantas de distribución |
| 1:75 | 75 cm en la realidad | Alternativa a 1:50 para planos un poco más grandes |
| 1:100 | 100 cm (1 metro) en la realidad | Planos de viviendas completas, edificios pequeños, urbanismo general |
| 1:200 | 200 cm (2 metros) en la realidad | Planos de edificios grandes, emplazamientos |
| 1:500 | 500 cm (5 metros) en la realidad | Urbanismo, parcelaciones, mapas de situación |
| 1:1000 | 1000 cm (10 metros) en la realidad | Grandes extensiones de terreno, mapas topográficos |
| 1:5000 | 5000 cm (50 metros) en la realidad | Cartografía regional, planificación territorial |
| 1:10000 | 10000 cm (100 metros) en la realidad | Mapas generales, geografía |
Preguntas Frecuentes sobre la Escala
¿Qué significa una escala de reducción y una escala de ampliación?
Una escala de reducción es aquella donde el primer número de la relación es menor que el segundo (ej. 1:10, 1:100). Significa que el objeto real es más grande que su representación en el dibujo. Una escala de ampliación es lo contrario (ej. 5:1, 10:1), donde el objeto en el dibujo es más grande que el objeto real, utilizada para representar detalles muy pequeños.
¿Cómo sé qué escala usar para mi proyecto?
La elección de la escala depende de lo que necesites representar y el nivel de detalle requerido. Para planos arquitectónicos, 1:50 o 1:100 son comunes. Para mapas, escalas como 1:1000 o 1:5000 son habituales. Si necesitas mostrar un pequeño componente mecánico, una escala de ampliación como 2:1 o 5:1 podría ser adecuada. Siempre busca la escala que permita visualizar la información necesaria de forma clara y legible.
¿La elección de la escala afecta la precisión de la medición?
No directamente. La escala en sí misma es una proporción matemática exacta. Sin embargo, una escala muy pequeña (mayor reducción, ej. 1:1000) hará que los detalles sean muy pequeños en el dibujo, lo que podría dificultar la lectura precisa con un instrumento de medición manual (como una regla). La precisión de tus mediciones dependerá de la calidad del dibujo, el instrumento de medición y tu habilidad al leerlo.
¿Puedo usar cualquier unidad de medida con la escala?
Sí, la escala es una relación adimensional, lo que significa que las unidades pueden ser cualesquiera, siempre que sean las mismas para ambos lados de la relación (dibujo y realidad). Si 1 cm en el dibujo son 50 cm en la realidad, también significa que 1 pulgada en el dibujo son 50 pulgadas en la realidad, o 1 metro en el dibujo son 50 metros en la realidad. La clave es la consistencia.
¿Qué es una escala gráfica?
Además de la escala numérica (como 1:50), existe la escala gráfica. Es una barra dibujada en el plano o mapa que indica directamente las distancias reales. Por ejemplo, una barra de 2 cm de largo podría estar marcada como "1 metro". La ventaja de la escala gráfica es que se mantiene válida incluso si el plano se fotocopia o se imprime a un tamaño diferente, ya que la barra se ampliará o reducirá proporcionalmente con el resto del dibujo.
En resumen, la escala es mucho más que un simple número; es una herramienta fundamental que nos permite interactuar y comprender el mundo que nos rodea, desde la construcción de una casa hasta la navegación por un continente. Dominar su cálculo y su significado abre un abanico de posibilidades en cualquier campo donde la representación y la precisión sean clave. La próxima vez que veas un plano o un mapa, sabrás exactamente cómo interpretar esas proporciones y transformar centímetros en metros con confianza.
