Calculando Volumen con Curvas de Nivel

En el ámbito de la ingeniería civil, la construcción y el movimiento de tierras, la precisión es un pilar fundamental. Calcular el volumen de un terreno o de material a excavar o rellenar no es solo una buena práctica, es una necesidad crítica para garantizar la viabilidad económica y la eficiencia operativa de cualquier proyecto. Dentro de las diversas herramientas y técnicas disponibles, las curvas de nivel emergen como un elemento indispensable, ofreciendo una representación gráfica de la topografía que, al ser interpretada correctamente, permite estimaciones volumétricas de alta fidelidad. Este artículo explorará en profundidad qué son las curvas de nivel, por qué su uso es vital en el cálculo de volumen y cómo se aplican los métodos más comunes para lograr resultados exactos.

¿Qué Son las Curvas de Nivel y Por Qué Son Cruciales?

Las curvas de nivel son líneas imaginarias que conectan puntos de igual elevación sobre la superficie terrestre, representadas en mapas topográficos. Son, en esencia, una proyección bidimensional de un terreno tridimensional. Comprender su naturaleza es el primer paso para dominar el cálculo de volumen:

• Definición: Cada curva de nivel representa una altitud específica. Si caminas a lo largo de una curva de nivel en el mapa, estarías manteniéndote a la misma altura en el terreno real.
• Interpretación de la Pendiente: La distancia entre las curvas de nivel nos da una indicación visual de la pendiente del terreno. Si las líneas están muy juntas, la pendiente es pronunciada (un terreno más empinado); si están más separadas, la pendiente es suave (un terreno más llano o gradual).
• Uso en Topografía: Permiten determinar la elevación y la forma general del relieve. Para proyectos de construcción, la topografía del terreno es fundamental para decidir la ubicación de nuevas estructuras o identificar áreas que requieren trabajos de nivelación.

La capacidad de visualizar y cuantificar el relieve a través de estas líneas es lo que las convierte en una herramienta insustituible para planificar y ejecutar proyectos que implican cambios en la superficie terrestre.

La Crucial Importancia del Cálculo de Volumen en el Movimiento de Tierras

Medir el volumen del terreno en un proyecto es vital por múltiples razones, que impactan directamente en la rentabilidad y el éxito del mismo:

• Elaboración de Presupuestos Precisos: Antes de iniciar cualquier trabajo, se necesita una estimación detallada de la cantidad de material a mover. Conocer el volumen permite calcular con exactitud los costos de mano de obra, maquinaria y materiales (relleno, transporte de residuos), lo que se traduce en ofertas más competitivas y realistas.
• Optimización del Uso de Materiales: Al saber el volumen exacto de un área, se elimina la incertidumbre sobre la cantidad de material necesario para un proyecto específico. Esto minimiza el desperdicio, reduce los costos de compra y evita retrasos por falta de suministros.
• Planificación Eficiente: Un cálculo preciso del volumen facilita la planificación logística, desde la programación del equipo de excavación hasta la gestión del transporte del material.
• Control de Proyecto: Permite monitorear el progreso del trabajo y comparar el volumen real movido con las estimaciones iniciales, facilitando la toma de decisiones correctivas si es necesario.

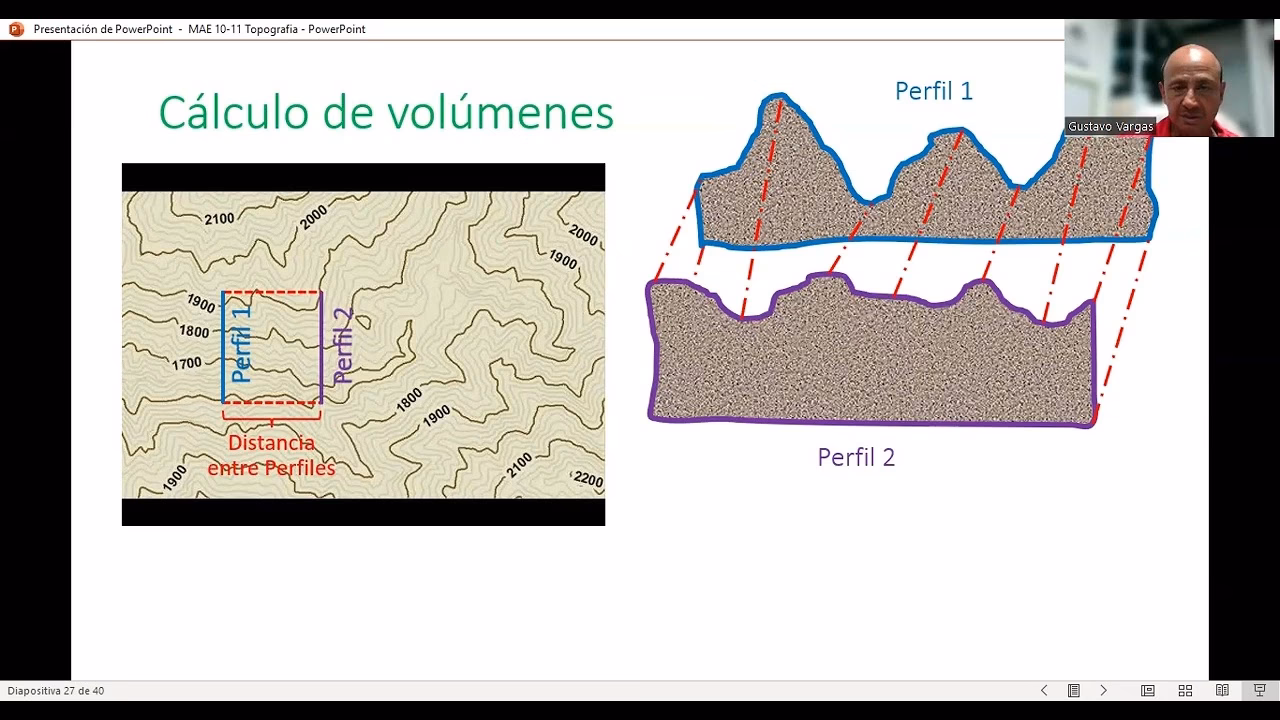

Métodos para Calcular Volumen Utilizando Curvas de Nivel

Existen varios métodos para determinar el volumen de tierra a partir de curvas de nivel. Los más comunes y precisos son el método prismático y el método trapezoidal, a los que se suma el método del área de curvas de nivel, especialmente útil para terrenos complejos.

Método Prismático (Prismoidal)

El método prismático es considerado uno de los enfoques más precisos para estimar el volumen entre dos superficies. Es particularmente útil cuando se trabaja con volúmenes grandes y complejos.

• Principio: Se basa en la idea de un prismaide, una figura geométrica con dos bases paralelas y caras laterales planas o alabeadas. En el contexto de las curvas de nivel, se aplica a secciones consecutivas del terreno.
• Fórmula General: Volumen = L/3 * (A1 + A2 + 4 * Am), donde:
• L = Distancia perpendicular entre las dos secciones o curvas de nivel.
• A1 = Área de la primera sección o curva de nivel.
• A2 = Área de la segunda sección o curva de nivel.
• Am = Área de la sección media entre A1 y A2. (Nota: La fórmula proporcionada en el texto original, Volume = L(A + the square root of (A*B) + B) divided by 3, es una simplificación o variante que aplica a casos específicos, pero la forma más general y robusta del método prismático para secciones es la mencionada con Am).

Método Trapezoidal

El método trapezoidal es otro enfoque ampliamente utilizado, especialmente para calcular volúmenes entre secciones transversales adyacentes. Es más sencillo de aplicar que el prismático, aunque puede ser menos preciso para formas muy irregulares.

• Principio: Asume que el volumen entre dos secciones adyacentes es el promedio de sus áreas multiplicado por la distancia entre ellas, formando un trapecio.
• Fórmula General: Volumen = L * 1/2 * (A1 + A2), donde:
• L = Distancia perpendicular entre las dos secciones o curvas de nivel.
• A1 = Área de la primera sección o curva de nivel.
• A2 = Área de la segunda sección o curva de nivel.

Método del Área de Curvas de Nivel

Este método es ideal para sitios complejos con pendientes irregulares y es el más directamente relacionado con el uso de mapas topográficos.

• Principio: Consiste en calcular el área encerrada por cada curva de nivel y luego aplicar una de las fórmulas anteriores (prismática o trapezoidal) entre las áreas de curvas de nivel consecutivas.
• Aplicación: Se mide el área dentro de cada curva de nivel (por ejemplo, con un planímetro digital o software GIS). Luego, se utiliza la distancia vertical (equidistancia) entre las curvas como 'L' en las fórmulas.

Tabla Comparativa de Métodos

Factores que Influyen en el Volumen del Suelo Excavado

Más allá de las fórmulas, el volumen del suelo no es estático y se ve afectado por diversos factores que deben considerarse para una estimación realista:

Tipos de Suelo y Densidad

Cada tipo de suelo (arena, arcilla, limo, roca) tiene una densidad única que afecta su volumen. Los suelos sueltos, como la arena, ocupan más espacio, mientras que la arcilla densa se compacta fuertemente. El peso del suelo también varía, lo que es crucial para la planificación del transporte.

Condiciones de Humedad y Clima

La humedad puede cambiar significativamente el volumen del suelo. La lluvia y la humedad pueden expandir el suelo, mientras que las condiciones secas pueden hacerlo más compacto. Esto afecta tanto el volumen a excavar como el volumen que puede ser transportado.

Hinchamiento (Swell) y Compactación

• Factor de Hinchamiento (Swell Factor): Cuando el suelo es excavado, pierde su estructura compacta natural y se expande, ocupando más espacio. Este aumento de volumen puede ser del 20-30% o más, dependiendo del tipo de suelo. Es vital estimar este volumen expandido para la planificación del transporte y la disposición.
• Compactación: Para proyectos de relleno, el suelo se compacta nuevamente para crear una base estable. Este proceso reduce su volumen. Una compactación adecuada asegura una base segura y el uso correcto de la cantidad de relleno.

Unidades de Medida Clave en el Cálculo de Volumen

Para el trabajo de campo y la estimación de volumen, las medidas se expresan típicamente en:

• Pies Cúbicos: Ideales para trabajos más pequeños y localizados, como rellenar una zanja o un pozo, donde la precisión es crítica.
• Yardas Cúbicas: Comúnmente utilizadas en proyectos de construcción más grandes para simplificar la estimación de grandes volúmenes y el transporte de materiales como tierra vegetal o grava.
• Toneladas: Dado que el peso del suelo varía según el tipo, el peso a menudo se mide en toneladas. Esto es clave para proyectos donde el transporte, la compactación y la distribución se ven afectados por la densidad de los suelos.

Herramientas y Tecnologías Avanzadas para Cálculos Precisos

La tecnología ha revolucionado la forma en que se realizan los cálculos de volumen, ofreciendo mayor velocidad y precisión:

Modelos de Terreno 3D

Los modelos de terreno digital (DTM) y las redes irregulares trianguladas (TIN) crean modelos 3D altamente precisos del sitio, capturando información detallada sobre el perfil del terreno. Los DTM utilizan datos de elevación para generar una vista digital, mientras que los TIN descomponen la superficie en triángulos para cálculos exactos. Ambos son ideales para gestionar la cantidad de suelo en pendientes desafiantes y áreas irregulares.

Escaneo Láser y Drones

El escaneo láser 3D y los drones han transformado la medición de volúmenes de suelo. Los drones cubren extensas áreas rápidamente, capturando datos topográficos para calcular volúmenes precisos. Los escáneres láser 3D proporcionan aún más detalle, capturando millones de puntos de datos para construir un mapa altamente detallado del sitio, ideal para grandes proyectos que requieren mediciones exactas y estimaciones fiables.

Software Especializado

Software como Trimble, AutoCAD y SiteWorx ofrecen herramientas especializadas para cálculos de movimiento de tierras. Estas plataformas son esenciales para proyectos a gran escala, permitiendo a los usuarios introducir el tipo de suelo, ajustar el hinchamiento y calcular el material requerido hasta la yarda cúbica. Proporcionan capacidades de mapeo, planificación y estimación de alto nivel para optimizar cada aspecto de los cálculos de volumen.

Consideraciones Cruciales para Proyectos de Excavación a Gran Escala

Los proyectos de excavación a gran escala presentan capas adicionales de complejidad que requieren una planificación cuidadosa:

Manejo de Capas de Suelo Variables

Los proyectos grandes a menudo revelan múltiples capas de suelo (tierra vegetal, arcilla, roca), cada una con diferentes tasas de expansión y compactación. Calcular cada capa individualmente proporciona mediciones precisas y ayuda a evitar ajustes inesperados una vez que se excava el material.

Estimación de Peso y Necesidades de Transporte

El peso es un factor importante. Conocer cuántas toneladas de cada tipo de suelo se excavarán determina el número de viajes, el equipo necesario y los costos totales de transporte. Los materiales densos como la grava y la arcilla requieren una logística de transporte más robusta que los materiales más ligeros.

Gestión del Exceso y Residuos de Suelo

No todo el suelo excavado es reutilizable. Las características del suelo o los requisitos del proyecto pueden exigir que el exceso de suelo sea retirado o tratado. Los proyectos a esta escala a menudo producen grandes cantidades de material de desecho, por lo que un plan sólido para su eliminación o almacenamiento es esencial.

Dominar el cálculo de volumen con curvas de nivel y otras técnicas avanzadas es fundamental para la eficiencia y el éxito de cualquier proyecto de movimiento de tierras. Al integrar métodos tradicionales con las últimas tecnologías, los profesionales pueden asegurar la precisión, optimizar los recursos y mantener los proyectos dentro del presupuesto y los plazos establecidos.

Preguntas Frecuentes

¿Cómo se calcula el volumen de suelo excavado?

Para calcular el volumen de suelo excavado, se miden la longitud, el ancho y la profundidad del área de excavación. Se multiplican estos valores para obtener el volumen en pies cúbicos, y luego se divide por 27 para convertir a yardas cúbicas. Para estimaciones precisas, se deben considerar factores como el hinchamiento (swell) y la compactación del suelo.

¿Cómo se calculan los metros cúbicos de excavación?

Para calcular los metros cúbicos de excavación, se miden la longitud, el ancho y la profundidad del área de excavación en metros. Se multiplican estas dimensiones para obtener el total en metros cúbicos. Este método ayuda a contabilizar la cantidad precisa de suelo en proyectos grandes y asegura la eficiencia de los recursos.

¿Cuál es la tasa de excavación de movimiento de tierras por metro cúbico?

La tasa de excavación por metro cúbico depende de factores como el tipo de suelo, la profundidad, las condiciones del sitio y el equipo utilizado. Para proyectos generales, las tasas pueden variar de 20 a 80 metros cúbicos por hora utilizando maquinaria estándar, pero el suelo denso o el acceso difícil pueden reducir esta tasa significativamente.
