Guía Completa para Calcular y Elegir Fusibles

En el vasto universo de la electricidad, pocos componentes son tan pequeños y a la vez tan cruciales como el fusible. Benjamin Franklin, con su famosa frase “Más vale prevenir que lamentar”, encapsuló una verdad atemporal que aplica perfectamente a la función de un fusible. Estos humildes dispositivos de sobrecorriente son guardianes silenciosos, protegiendo equipos eléctricos y electrónicos de daños catastróficos causados por sobrecargas o cortocircuitos. A pesar de su bajo costo y tamaño reducido, la seguridad y la tranquilidad que proporcionan son invaluables. Un fusible es, en esencia, un componente de seguridad eléctrica que contiene una tira de alambre diseñada para autodestruirse y abrir un circuito eléctrico si la corriente excede un nivel seguro. Bajo condiciones normales de corriente, el fusible permite el flujo necesario. Sin embargo, si la corriente es excesiva, se funde, interrumpiendo el flujo dañino antes de que pueda dañar el equipo. La simplicidad de su funcionamiento contrasta con la complejidad de su selección, que depende enteramente de elegir el tipo de fusible adecuado para cada aplicación. Este artículo desglosará cómo seleccionar el fusible correcto para un circuito, detallando los parámetros que deben guiar su elección, incluyendo cómo determinar la clasificación del fusible, su tamaño, la importancia de otras características aplicables y mucho más.

¿Qué es un Fusible y Por Qué es Crucial?

Un fusible es un dispositivo de seguridad eléctrica diseñado para proteger un circuito eléctrico de los efectos de una corriente excesiva. Su funcionamiento se basa en un conductor de metal, generalmente un alambre o una tira, que se funde y rompe el circuito cuando la corriente que lo atraviesa supera un límite seguro. Este proceso de "fundido" o "volado" es intencionado y previene daños mayores a los componentes más costosos o sensibles del sistema eléctrico. La relevancia de los fusibles radica en su capacidad para actuar como un punto débil controlado en el circuito. En lugar de que un motor, una tarjeta de circuito impreso o un electrodoméstico se dañe irreparablemente por una sobrecarga o un cortocircuito, el fusible se sacrifica para proteger el equipo. Esto no solo ahorra dinero en reparaciones o reemplazos, sino que también previene riesgos de incendio y garantiza la seguridad de las personas. La selección adecuada del fusible es, por lo tanto, una medida preventiva esencial en cualquier instalación eléctrica.

Parámetros Clave para la Selección de Fusibles

La selección adecuada de un fusible depende de varias características relacionadas con su clasificación, incluyendo la tensión y la corriente. Estos factores, entre otros, son fundamentales para elegir un fusible que proteja de manera segura el equipo eléctrico contra daños por sobrecorriente. Las siguientes secciones discutirán cada característica involucrada en la determinación de la clasificación de un fusible, explicando qué es y por qué es importante.

Tensión Nominal (Voltage Rating)

Cada fusible tendrá una clasificación de tensión nominal indicada en su exterior, generalmente un número seguido de la letra "V". Esta clasificación es crítica para el funcionamiento del fusible, aunque solo entra en juego cuando el fusible se ha "fundido" para abrir el circuito durante un evento de sobrecorriente. La tensión nominal es la tensión máxima que el fusible puede manejar de forma segura cuando ocurre un evento de sobrecorriente. Es imperativo que la tensión nominal del fusible sea igual o superior a la tensión presente en el circuito. Si la tensión nominal del fusible es inferior a la tensión suministrada al circuito, se corre el riesgo de dañar el equipo que el circuito está alimentando, ya que el fusible podría no extinguir el arco eléctrico que se forma al fundirse, lo que podría llevar a un fallo catastrófico.

Corriente Nominal (Current Rating o Amperaje)

La corriente nominal de un fusible se determina por la cantidad de corriente que provocará que se funda y abra el circuito en una situación de sobrecorriente. Esta clasificación, o amperaje, se indica en el exterior del fusible con un número seguido de la letra "A". Por ejemplo, si un fusible tiene una clasificación de 5A, se fundirá si la corriente que lo atraviesa supera los 5 amperios. Comprender y saber cómo determinar la corriente nominal de un fusible es fundamental. La corriente nominal para los fusibles se mide en amperios, que es la unidad utilizada para medir la corriente eléctrica. Esencialmente, es la corriente máxima (en amperios) que puede fluir a través del fusible bajo condiciones normales sin que se funda y rompa el circuito. La corriente nominal del fusible es establecida por el fabricante y se determina a través de una serie de pruebas controladas.

Poder de Interrupción (Interrupting Rating o Capacidad de Ruptura)

La clasificación del poder de interrupción de un fusible se indica generalmente con los símbolos IR (interrupt rating) o A IR (amperes interrupt rating). Esta clasificación es esencial al elegir un fusible porque indica la máxima sobrecorriente que un fusible puede soportar de forma segura sin causar una falla catastrófica, como una explosión o un incendio. El poder de interrupción, también comúnmente llamado capacidad de ruptura o clasificación de cortocircuito, es una clasificación de seguridad que comunica la cantidad máxima de corriente que el dispositivo puede soportar de manera segura. Los fusibles que cumplen con UL/CSA/ANCE 248 deben tener un poder de interrupción de 10,000 amperios a 125V, lo que demuestra su robustez ante fallas extremas.

Reducción por Temperatura (Temperature Derating)

La reducción por temperatura es importante porque la fiabilidad del fusible puede aumentar o disminuir a medida que la temperatura ambiente (temperatura promedio) alrededor del fusible aumenta o disminuye. Por esta razón, los estándares de fabricación de fusibles en EE. UU. requieren un ambiente de temperatura controlada de 25° Centígrados (o C) al probar los fusibles para sus clasificaciones de amperaje o corriente. La reducción por temperatura es una técnica utilizada en aplicaciones eléctricas que muestra cómo una clasificación establecida a una temperatura particular, como 25°C, se reduce a temperaturas más altas. La corriente nominal de un fusible se reduce típicamente en un 25% (o se multiplica por 0.75) para operación a 25ºC para evitar fusiones molestas o "soplados" innecesarios.

Integral de Fusión (I²t - Current Squared Times Time)

En la industria eléctrica, la integral de fusión de un fusible se conoce comúnmente como I²t, que se traduce como "Corriente al Cuadrado por Tiempo", donde "tiempo" se refiere a la duración del pico de corriente. Esta clasificación asegura que el calor generado a través del fusible durante un evento de sobrecorriente o pico tenga tiempo insuficiente para saltar o formar un arco hacia los circuitos externos. La integral de fusión es la energía térmica requerida para fundir o "volar" un elemento de fusible específico. La integral de fusión (I²t) se determina para cada diseño de fusible a través de extensas pruebas de laboratorio en un ambiente de temperatura controlada. Cuanto mayor sea la Integral de Fusión (I²t) en aplicaciones eléctricas, más tiempo tardará el fusible en activarse o "volar". Idealmente, un fusible debería tener un I²t mínimo que sea mayor que la energía de corriente de arranque o de irrupción.

Corriente Máxima de Falla del Circuito (Maximum Circuit Fault Current)

La corriente máxima de falla ayuda a determinar las capacidades de interrupción requeridas de los dispositivos de protección contra sobrecorriente, como los fusibles. Al instalar equipos eléctricos a lo largo de un circuito, es fundamental asegurarse de que la corriente de falla máxima disponible sea menor que la clasificación de interrupción del equipo en el punto de instalación. En aplicaciones eléctricas, la corriente máxima de falla del circuito se calcula basándose en la información de alimentación de la utilidad y la impedancia, como el tamaño o la longitud del cable, a través del sistema. Se recomiendan cálculos de corriente máxima de falla del circuito para todos los puntos críticos del sistema eléctrico, especialmente la entrada (como un panel de control).

Aprobaciones de Agencias Requeridas

En muchos países, el equipo eléctrico es monitoreado a nivel federal y local. En EE. UU., por ejemplo, el equipo eléctrico utilizado en el lugar de trabajo debe ser certificado por un Laboratorio de Pruebas Reconocido Nacionalmente (NRTL) antes de ser vendido. A nivel local, la autoridad con jurisdicción (o AHJ) es típicamente un jefe de bomberos, un inspector eléctrico gubernamental o una agencia de inspección de terceros, y son responsables de supervisar el cumplimiento de la seguridad del equipo eléctrico instalado. Siempre asegúrese de que el fusible elegido cumpla con las normativas locales e internacionales pertinentes.

Consideraciones Mecánicas

También hay consideraciones mecánicas al elegir un fusible para su aplicación eléctrica, como el tamaño y el tipo de montaje requerido. Los fusibles eléctricos están disponibles en una variedad de estilos y formas. No existen tamaños de fusibles estándar universales, pero algunos tamaños de paquete son comunes. Por lo tanto, deberá seleccionar el tamaño del fusible para que encaje en el portafusibles dentro de la aplicación. Una correcta adaptación física es tan importante como la eléctrica para garantizar un contacto adecuado y una operación segura.

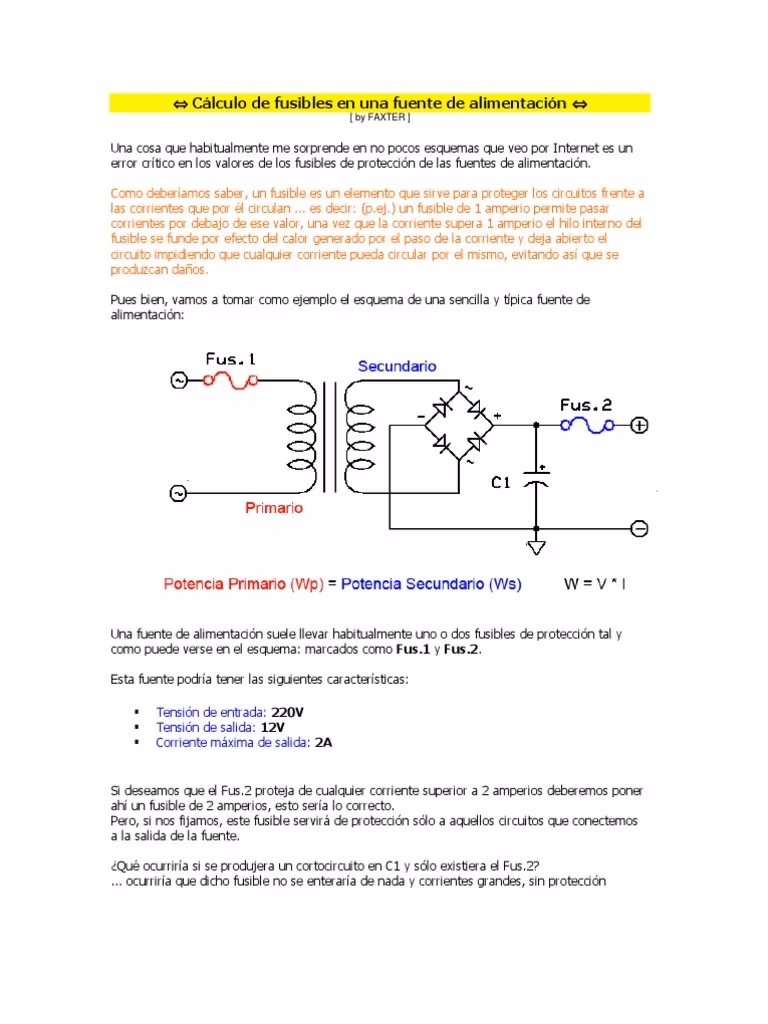

Cálculo del Amperaje del Fusible para Circuitos Generales

Si se encuentra perplejo sobre cómo elegir la clasificación de un fusible para su aplicación, puede confiar en algunos cálculos simples para guiar su decisión. Primero, necesitará determinar la clasificación máxima del fusible en amperios aplicando esta fórmula fundamental: P (Vatios) ÷ V (Voltaje) = I (Amperios). Esta fórmula, derivada de la Ley de Ohm y la relación de potencia, le dará la corriente de operación nominal de su circuito. Una vez que tenga este valor, necesitará calcular la clasificación mínima del fusible o amperaje multiplicando ese total (la clasificación máxima de amperaje) por 125%. Este factor de 125% proporciona un margen de seguridad para evitar fusiones prematuras debido a picos de corriente transitorios o condiciones de operación ligeramente elevadas. Una vez que se establecen estos dos valores (el máximo y el mínimo), elija un amperaje de fusible que se encuentre en el rango medio entre estos dos números. Este valor de rango medio proporcionará una protección de circuito adecuada para la mayoría de las aplicaciones. Al final del día, si comprende estas fórmulas para cómo elegir la clasificación del fusible, estará en buena forma y listo para abordar su instalación con confianza y seguridad.

Selección de Fusibles para Aplicaciones Específicas: Motores e Iluminación

La elección de un fusible no es un proceso de "talla única"; las características de la carga a proteger influyen significativamente. Motores, cargas de calefacción e iluminación presentan comportamientos distintos que requieren consideraciones específicas.

Fusibles para Motores

La selección del fusible para un motor es generalmente de 2 a 2.5 veces la corriente nominal del motor. Esta mayor capacidad se debe a que los motores, especialmente los de inducción, experimentan una corriente de arranque (o de irrupción) que puede ser varias veces superior a su corriente nominal de operación. Un fusible dimensionado para la corriente nominal se fundiría inmediatamente al intentar arrancar el motor. Sin embargo, hay excepciones y consideraciones importantes:

• Un motor de 110KW, por ejemplo, debe arrancar desde la reducción de tensión, por lo que el valor bajo para el fusible es el doble de la corriente nominal.
• Principios de selección para motores:
  1. Las características de protección del fusible deben coincidir con las características de sobrecarga del objeto protegido, para obtener una protección confiable dentro de todo el rango de la curva de operación.
  2. La corriente de ruptura límite del fusible debe ser mayor o igual al valor efectivo de la corriente de impulso de cortocircuito que puede ocurrir en el circuito de protección; de lo contrario, la protección contra cortocircuito no es confiable.

Para un motor de jaula trifásico de 380V de pequeña capacidad, se pueden seguir estas pautas prácticas para la capacidad mínima del equipo de fuente de alimentación, el interruptor de carga y el valor de corriente de fusión protectora:

• Arrancar directamente el motor (con una capacidad no superior a 10 kW):
  • Interruptor selector: seis veces los kilovatios (kW).
  • Fusible (valor de fusión): cinco veces los kilovatios (kW).
• Equipo de suministro de energía (kVA): Necesita tres veces los kilovatios (kW) del motor.

Fusibles para Cargas de Calefacción Eléctrica o Iluminación

A diferencia de los motores, las cargas resistivas como los elementos de calefacción eléctrica o la iluminación incandescente no tienen una corriente de arranque significativa. Por lo tanto, la selección del fusible para estas aplicaciones es generalmente de 1 a 1.5 veces la corriente nominal. Esto proporciona un margen de seguridad sin ser excesivo, lo que podría comprometer la protección.

Diferencia entre Corriente Nominal del Fusible y del Fundido

Es importante distinguir entre la corriente nominal del fusible (el valor impreso en el cuerpo del fusible, que indica su capacidad de interrupción) y la corriente del "fundido" (el elemento interno que se derrite). A veces, un "fusible" se refiere al conjunto completo (base + elemento fundible). Se pueden instalar varios elementos fundibles con diferentes niveles de corriente nominal en una base de fusible con un determinado nivel de corriente nominal. Por lo tanto, al seleccionar el circuito y el equipo de protección, primero se debe aclarar la especificación del elemento fundible (el "fundido") y luego se debe seleccionar el fusible (el conjunto o la base) de acuerdo con ese elemento fundible. Esto asegura que el sistema de protección opere como se espera.

Cómo Elegir Fusibles Industriales: Guía Detallada

Los fusibles industriales están diseñados para proteger circuitos y equipos en entornos más exigentes, soportando voltajes más altos (típicamente 400V) y condiciones más robustas que los fusibles residenciales. Su selección implica comprender varios parámetros específicos.

Tamaño de Construcción

El tamaño de construcción de un fusible industrial está determinado por sus dimensiones físicas y la capacidad de corriente que puede manejar. Por ejemplo, D01 y D02 son tamaños de construcción estandarizados y comúnmente utilizados en aplicaciones industriales y residenciales:

Si existe la posibilidad de que los requisitos de corriente del sistema puedan aumentar en el futuro, seleccione un tamaño de fusible capaz de acomodar corrientes más altas, siempre que se ajuste a las restricciones físicas. Asegúrese de que el fusible elegido sea compatible con el portafusibles o base, que debe estar diseñado para acomodar las dimensiones específicas y el tamaño de construcción del fusible. Una incompatibilidad física puede impedir la instalación o, peor aún, crear un punto de fallo.

Corriente Nominal (Amperaje)

Para determinar la corriente nominal apropiada en un contexto industrial, utilice la fórmula: Corriente nominal = Corriente de operación real / 0.75. Elija un fusible con una corriente nominal ligeramente superior a las condiciones de operación continuas del sistema, pero siempre por debajo de la capacidad máxima de los cables o dispositivos que está protegiendo. Esto asegura un funcionamiento seguro y confiable, evitando que el fusible se funda innecesariamente bajo condiciones normales, al tiempo que garantiza que se fundirá antes de que el cableado o el equipo sufran daños.

Tensión Nominal

La capacidad de tensión de un fusible es el voltaje máximo que puede interrumpir de manera segura durante una situación de sobrecorriente. Es crucial que la capacidad de tensión del fusible sea igual o mayor que el voltaje del circuito para evitar arcos o chispas peligrosas cuando el fusible se funde. Por ejemplo, en un circuito de 24 V CC, use un fusible con una capacidad de tensión de 24V o superior, como 48V, para garantizar la seguridad. Un fusible con capacidades de tensión tanto de CA como de CC, por ejemplo, 400VCA/250VCC, puede usarse en circuitos de CA o CC, siempre que el voltaje en el circuito no exceda la capacidad respectiva.

Códigos de Colores

Los códigos de colores en los fusibles industriales son una herramienta útil para identificar rápidamente especificaciones clave como la clase operativa, la tensión nominal y la capacidad de corriente. Este sistema ayuda a prevenir errores durante el reemplazo de fusibles, que pueden llevar a mal funcionamiento o sobrecalentamiento. Por ejemplo, en los fusibles Siemens de 400V, diferentes colores indican diferentes capacidades de corriente: un fusible de 6A podría ser verde, mientras que uno de 25A podría ser amarillo. El código de color en un fusible se encuentra típicamente en el cuerpo o la tapa del fusible, dependiendo del diseño. Es vital recordar que los códigos de colores varían entre fabricantes, así que siempre consulte las hojas de datos específicas del fabricante para obtener información precisa y evitar confusiones.

Categoría de Utilización

La categoría de utilización de un fusible define su aplicación prevista y características de rendimiento, particularmente su capacidad para manejar tipos específicos de cargas eléctricas y condiciones. También indica cómo se comportará el fusible bajo diversas condiciones, como operación regular, sobrecarga o situaciones de cortocircuito. Por ejemplo, la categoría de utilización gG se refiere a fusibles de propósito general que proporcionan protección de rango completo. Esto significa que pueden interrumpir cualquier sobrecorriente, desde pequeñas sobrecargas hasta altas corrientes de cortocircuito. Los fusibles gG se utilizan comúnmente para la protección de cables y líneas en varios sistemas eléctricos, siendo una opción versátil y ampliamente adoptada.

Ejemplo Práctico: Selección de un Fusible para un Calentador Industrial

Para ilustrar el proceso, consideremos la protección de un elemento calefactor en un entorno industrial con las siguientes especificaciones:

• Corriente de operación: 30A
• Voltaje del sistema: 230V CA
• Tipo de aplicación: Protección de propósito general

Aquí están los pasos para elegir el fusible correcto:

1. Determinar el tamaño de construcción: Dado que la corriente de operación es de 30A, un tamaño de construcción D02 es adecuado porque puede manejar hasta 63A. Esto asegura que el fusible tenga la capacidad física para soportar la corriente necesaria.
2. Calcular la corriente nominal: Utilizando la fórmula Corriente nominal = Corriente de operación real / 0.75. Para una corriente de operación de 30A: Corriente nominal = 30A / 0.75 = 40A. Elija un fusible con una corriente nominal ligeramente superior a 40A, como 50A. Esto proporciona un margen de seguridad y evita fusiones innecesarias durante picos transitorios.
3. Verificar la capacidad de tensión: Asegúrese de que la capacidad de tensión del fusible sea igual o superior a la tensión del sistema. Para un sistema de 230V CA, seleccione un fusible con una capacidad de tensión de 230V o superior, como 250V, para garantizar la seguridad y la correcta interrupción del arco.
4. Considerar la categoría de utilización: Use un fusible de categoría de utilización gG, que es ideal para aplicaciones de propósito general como elementos calefactores, proporcionando protección contra sobrecargas y cortocircuitos.
5. Verificar los códigos de colores: Si aplica, compruebe el código de color para asegurarse de que coincide con la capacidad de corriente. Por ejemplo, un fusible Siemens de 40A podría estar codificado en color negro. Siempre consulte la documentación del fabricante para obtener una codificación de colores precisa.
6. Asegurar la compatibilidad: Verifique que el fusible seleccionado se ajuste al portafusibles o base existente del sistema, considerando las dimensiones físicas y las especificaciones eléctricas. Una correcta instalación es fundamental para la seguridad y el rendimiento.

Preguntas Frecuentes (FAQs)

¿Cómo elegir el tamaño de un fusible?

Para elegir el tamaño adecuado de un fusible, seleccione uno con una corriente nominal ligeramente superior a la corriente de operación continua del circuito y una capacidad de tensión igual o superior al voltaje del circuito. Además, considere las dimensiones físicas para asegurar que encaje en el portafusibles y que su poder de interrupción sea suficiente para la corriente de falla máxima esperada.

¿Cómo se selecciona un portafusibles?

Para seleccionar un portafusibles, asegúrese de que coincida con el tamaño de construcción y las dimensiones físicas del fusible elegido. Debe ser capaz de soportar las capacidades de tensión y corriente del circuito sin degradarse y debe ajustarse al espacio físico y a los requisitos de fijación de su aplicación. La compatibilidad mecánica es crucial para un rendimiento seguro y confiable.

¿Es siempre 2-2.5 veces la corriente nominal para un motor?

Generalmente, sí, la selección para motores se sitúa en ese rango (2 a 2.5 veces la corriente nominal) para permitir la corriente de arranque. Sin embargo, para motores muy grandes (como el ejemplo de 110KW) que utilizan arranques por reducción de tensión, el factor puede ser menor, típicamente alrededor de 2 veces la corriente nominal, ya que la corriente de irrupción es gestionada por el método de arranque. Siempre consulte las especificaciones del motor y las recomendaciones del fabricante.

¿Qué significa la categoría de utilización gG?

La categoría de utilización gG (general purpose) significa que el fusible proporciona protección de rango completo. Esto implica que es capaz de interrumpir de forma segura cualquier sobrecorriente, desde pequeñas sobrecargas (que duran un tiempo prolongado) hasta altas corrientes de cortocircuito (que son instantáneas y de gran magnitud). Los fusibles gG son muy versátiles y se usan comúnmente para la protección general de cables y líneas en una amplia variedad de sistemas eléctricos.

Como puede observar, hay muchas características a considerar al determinar cómo elegir un fusible para un circuito que protegerá suficientemente su aplicación eléctrica. Aunque parece mucha información, está en el camino correcto una vez que ha determinado qué clasificaciones de tensión y corriente requiere el circuito. Sin embargo, no olvide la reducción por temperatura, que es del 25% a temperatura ambiente. El conocimiento es poder cuando se trata de aplicaciones de fusibles competentes dentro de un circuito. Comprender las características de un fusible y por qué son importantes en la protección de circuitos puede ser extremadamente útil al determinar cómo elegir el fusible correcto para una protección óptima del circuito. No obstante, es importante revisar cuidadosamente los estándares y pautas apropiados de cualquier aplicación eléctrica antes de la instalación. Una elección informada es la mejor garantía de seguridad y eficiencia.
