Guía Definitiva para Elegir tu Interruptor Termomagnético

Dentro de toda instalación eléctrica, la seguridad es un pilar innegociable. Cada componente, por pequeño que parezca, juega un rol crucial en la protección de las personas, los equipos y la infraestructura. Entre estos elementos esenciales, los interruptores termomagnéticos se erigen como verdaderos guardianes. Son dispositivos inteligentes diseñados para cortar el flujo de corriente eléctrica ante anomalías, previniendo desastres como incendios y daños irreparables.

En este extenso artículo, Elektron te sumerge en el fascinante mundo de la protección eléctrica. Exploraremos qué son los interruptores termomagnéticos, su propósito fundamental, los distintos tipos que existen y, lo más importante, cómo seleccionar la capacidad adecuada para tus necesidades. Prepárate para optimizar tus instalaciones eléctricas y asegurar un funcionamiento impecable y seguro. ¿Estás listo para iluminar tu conocimiento?

¿Qué es un Interruptor Eléctrico y por qué es Vital?

En su esencia más pura, un interruptor eléctrico es un dispositivo diseñado para controlar el flujo de corriente eléctrica en un circuito. Es el punto de control, el "encendido y apagado" que todos conocemos. Sin embargo, su función va mucho más allá de la simple conmutación. Existen diversos tipos de interruptores, cada uno con una función específica.

Los interruptores termomagnéticos, en particular, son una categoría especializada de interruptores eléctricos que cumplen una misión crítica: proteger las instalaciones contra dos de las fallas más comunes y peligrosas: las sobrecargas y los cortocircuitos. Actúan como un sistema de defensa automático, cortando el suministro eléctrico antes de que la situación escale a un riesgo mayor.

La Doble Protección: Sobrecargas y Cortocircuitos

La importancia de los interruptores termomagnéticos radica en su capacidad para salvaguardar tu instalación eléctrica de dos escenarios de falla distintos, pero igualmente destructivos:

Sobrecargas: Cuando la Demanda Supera la Capacidad

Una sobrecarga ocurre cuando la corriente eléctrica que circula por un circuito excede su corriente nominal de diseño. Imagina una autopista con un límite de vehículos, y de repente, muchos más intentan pasar al mismo tiempo. En un circuito eléctrico, esto sucede cuando se conectan demasiados aparatos eléctricos a una misma línea o cuando un equipo consume más energía de la esperada durante un período prolongado.

Si no se interrumpe, una sobrecarga puede provocar un sobrecalentamiento excesivo en los conductores (cables), derritiendo su aislamiento, dañando los aparatos conectados y, en el peor de los casos, iniciar un incendio. El interruptor termomagnético detecta este exceso de corriente, y su componente térmico (generalmente una lámina bimetálica) se calienta y se deforma, disparando el interruptor y abriendo el circuito.

Cortocircuitos: El Destello Repentino del Peligro

Un cortocircuito se produce cuando dos conductores con diferente potencial eléctrico (fase y neutro, o dos fases) entran en contacto directo, sin la resistencia de una carga interpuesta. Es como un atajo inesperado para la corriente, generando un aumento repentino y masivo de la corriente eléctrica en un instante. Este aumento puede ser miles de veces superior a la corriente normal de operación.

Los cortocircuitos son extremadamente peligrosos. Pueden causar explosiones, arcos eléctricos intensos, fundir cables instantáneamente y provocar incendios en cuestión de segundos. El interruptor termomagnético, a través de su componente magnético (una bobina), detecta este incremento brutal y rapidísimo de corriente, activando un mecanismo de disparo ultrarrápido que abre el circuito casi al instante, minimizando el daño.

Nomenclatura Común: Switch, Breaker o Interruptor Termomagnético?

Es común encontrarse con diferentes términos para referirse a estos dispositivos en distintas regiones. En México, por ejemplo, es frecuente escucharlos como "switch termomagnético" o "breaker termomagnético". Ambos son correctos y aluden al mismo tipo de dispositivo.

La diferencia radica en su origen: "switch" es un anglicismo (del inglés) que significa "interruptor", mientras que "breaker" también proviene del inglés y se traduce como "disyuntor" o "interruptor automático" (de "to break" - romper o cortar). En este artículo, y en el ámbito técnico general, utilizaremos el término "interruptor termomagnético" por ser el más preciso y formal en idioma español.

Tipos de Interruptores Termomagnéticos: Un Vistazo Detallado

Los interruptores termomagnéticos se clasifican según diversas características que influyen en su aplicación y funcionamiento. Comprender estas clasificaciones es fundamental para una selección adecuada:

Según el Número de Polos

El número de polos se refiere a la cantidad de conductores que el interruptor protege simultáneamente:

• Monopolares: Protegen un solo conductor eléctrico (generalmente la fase). Son comunes en circuitos de iluminación o tomas sencillas en sistemas monofásicos.
• Bipolares: Protegen dos conductores eléctricos (fase y neutro en sistemas monofásicos, o dos fases en sistemas bifásicos). Son esenciales para cortar completamente el suministro a un circuito o equipo específico, garantizando mayor seguridad.
• Tripolares: Protegen tres conductores eléctricos (las tres fases en sistemas trifásicos). Indispensables para la protección de motores trifásicos, maquinaria industrial y paneles de distribución trifásicos.

Según la Capacidad de Corriente (Corriente Nominal)

La capacidad de corriente, también conocida como corriente nominal (In), es uno de los parámetros más críticos. Indica la máxima corriente eléctrica que el interruptor puede soportar de forma continua sin dispararse. Se expresa en Amperios (A). Los interruptores se fabrican con una amplia gama de capacidades, desde unos pocos Amperios para circuitos de iluminación hasta cientos de Amperios para aplicaciones industriales.

Según el Tipo de Actuación (Curva de Disparo)

La curva de disparo define la velocidad y el umbral de respuesta del interruptor ante una sobrecarga o un cortocircuito. Es crucial para evitar disparos intempestivos o, por el contrario, garantizar una protección rápida cuando es necesario:

• Curva B: Son de acción rápida y se utilizan para proteger circuitos con cargas puramente resistivas o con muy baja corriente de arranque (iluminación incandescente, calefacción, pequeños electrodoméstos). Disparan rápidamente ante sobrecargas leves.
• Curva C: Son los más comunes. Ofrecen un equilibrio entre velocidad y tolerancia. Ideales para la mayoría de las aplicaciones residenciales y comerciales, incluyendo cargas resistivas e inductivas moderadas (motores pequeños, electrodomésticos, circuitos de toma corriente general).
• Curva D: Son de acción retardada, diseñados para cargas con muy altas corrientes de arranque (motores grandes, transformadores, equipos de soldadura, sistemas de rayos X). Permiten que estas cargas arranquen sin disparar el interruptor, pero protegen eficazmente contra cortocircuitos y sobrecargas prolongadas.
• Curva K y Z: Más especializados. La curva K es para cargas altamente inductivas con picos de corriente muy elevados (transformadores). La curva Z es extremadamente sensible a cortocircuitos, ideal para la protección de componentes electrónicos sensibles.

Tabla Comparativa de Curvas de Disparo Comunes

Claves para Elegir el Interruptor Termomagnético Adecuado: Capacidad y Más

Elegir el interruptor termomagnético correcto es una de las decisiones más importantes en cualquier proyecto eléctrico. Una selección incorrecta puede llevar a disparos molestos, daños a equipos o, peor aún, riesgos graves de seguridad. Aquí te presentamos los pasos y consideraciones clave:

1. Determina la Corriente Nominal del Circuito (In)

Este es el primer paso y el más fundamental. La corriente nominal del interruptor debe ser ligeramente superior a la corriente máxima de operación esperada en el circuito, pero siempre menor que la capacidad de corriente del cable que protege. Para calcularla:

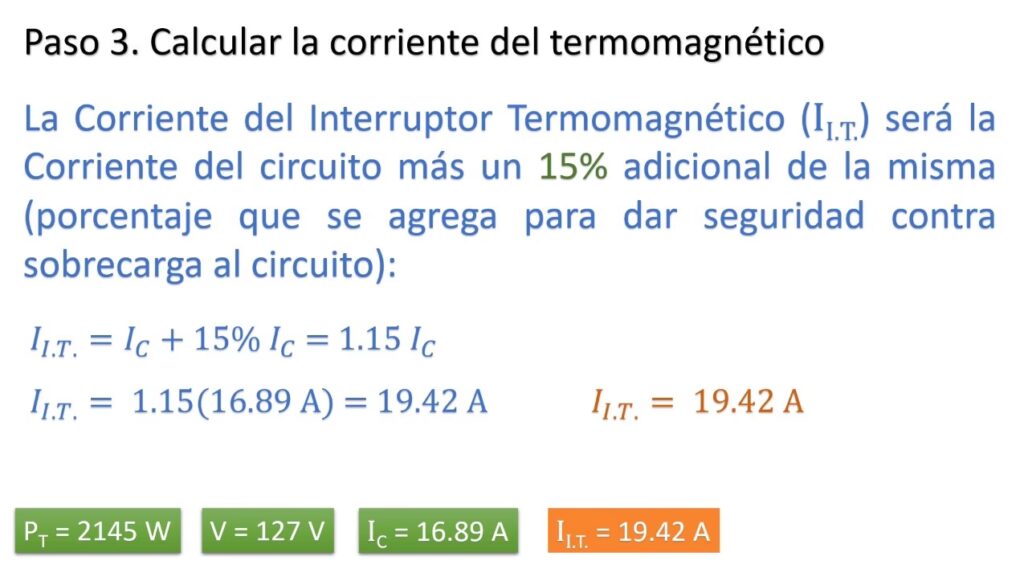

• Para cargas resistivas (iluminación, calefacción): Suma la potencia (Watts) de todos los aparatos conectados al circuito y divídela por el voltaje (Volts) de la instalación (ej. 120V o 220V). I = P / V.
• Para cargas inductivas (motores, refrigeradores): Considera el factor de potencia (FP) del equipo. I = P / (V * FP). Además, ten en cuenta la corriente de arranque, que puede ser varias veces la corriente nominal del motor.

Es recomendable aplicar un factor de seguridad, especialmente para cargas continuas (que operan por más de 3 horas), multiplicando la corriente calculada por 1.25. Elige el interruptor con la capacidad estándar inmediatamente superior al valor resultante.

2. Considera el Calibre del Conductor (Cable)

El interruptor termomagnético no solo protege los equipos, sino, y esto es crucial, ¡protege el cableado de la instalación! La corriente nominal del interruptor nunca debe exceder la capacidad de amperaje (ampacidad) del cable más delgado en el circuito que protege. Un cable subdimensionado para un interruptor de alta capacidad se sobrecalentará y quemará antes de que el interruptor se dispare, anulando su función protectora.

Consulta las tablas de ampacidad de cables según el material (cobre/aluminio), calibre (AWG/mm²), temperatura y tipo de aislamiento para asegurarte de que el cable puede soportar la corriente nominal del interruptor.

3. Selecciona la Curva de Disparo Adecuada

Basándote en el tipo de carga principal del circuito, elige la curva de disparo (B, C, D, etc.) que mejor se adapte:

• Circuitos de iluminación general, tomas para electrodomésticos pequeños: Curva B o C.
• Circuitos de tomas generales, aires acondicionados, motores de bombas pequeñas: Curva C.
• Motores grandes, equipos de soldadura, transformadores: Curva D.

La elección incorrecta de la curva puede provocar disparos molestos y frecuentes (si es muy sensible) o, peor aún, falta de protección (si es demasiado tolerante).

4. Determina el Número de Polos Necesario

Alinea el número de polos del interruptor con el tipo de instalación y la carga:

• Circuitos monofásicos (120V o 220V con fase y neutro): Monopolar o Bipolar.
• Circuitos bifásicos o trifásicos (208V, 220V, 440V, etc.): Bipolar o Tripolar.

Para mayor seguridad y para cumplir con normativas en muchos lugares, se recomienda un interruptor bipolar para cualquier circuito de 220V, incluso si es monofásico, para asegurar el corte de ambas líneas (fase y neutro o ambas fases).

5. Considera la Capacidad de Interrupción (Poder de Corte)

También conocida como capacidad de ruptura o poder de corte (Icu o Ics), esta especificación indica la máxima corriente de cortocircuito que el interruptor puede interrumpir de forma segura sin dañarse a sí mismo. Se mide en Kiloamperios (kA). Este valor debe ser igual o superior a la corriente de cortocircuito máxima esperada en el punto de instalación. Un electricista calificado puede calcular esta corriente para tu ubicación específica, ya que depende de la distancia al transformador, la impedancia de la red, etc. Es un factor crítico para la protección contra cortocircuitos severos.

6. Voltaje Nominal

Asegúrate de que el voltaje nominal del interruptor sea igual o superior al voltaje de tu sistema eléctrico. Un interruptor diseñado para 220V no funcionará correctamente ni de forma segura en un sistema de 440V, por ejemplo.

7. Normativas y Estándares

Verifica que el interruptor cumpla con las normativas y estándares eléctricos locales e internacionales (por ejemplo, NOM en México, UL en Norteamérica, IEC en Europa). Esto garantiza que el dispositivo ha sido probado y certificado para funcionar de manera segura y fiable.

8. Consideraciones para Futuras Ampliaciones

Si planeas ampliar tu instalación eléctrica en el futuro (añadir más tomas, equipos, etc.), es prudente considerar un margen en la capacidad del interruptor principal o planificar circuitos adicionales desde el inicio. Esto evita tener que reemplazar interruptores o paneles enteros más adelante.

Mantenimiento y Revisión de tus Interruptores

Aunque los interruptores termomagnéticos son dispositivos robustos y de bajo mantenimiento, es una buena práctica realizar revisiones periódicas, especialmente en instalaciones industriales o comerciales. Asegúrate de que no haya signos de sobrecalentamiento (decoloración, olor a quemado), que los bornes estén bien apretados y que el mecanismo de disparo funcione correctamente (mediante pruebas si es necesario, realizadas por personal calificado).

Si un interruptor se dispara con frecuencia sin una razón aparente (como una sobrecarga evidente), podría indicar un problema subyacente en el circuito o que el interruptor ya está fatigado y necesita ser reemplazado. Nunca intentes "puentear" un interruptor disparado o usar uno de mayor capacidad sin una evaluación profesional del circuito, ya que podrías poner en riesgo toda la instalación.

Preguntas Frecuentes (FAQ)

¿Puedo instalar un interruptor termomagnético de mayor amperaje del que necesito?

No, ¡esto es extremadamente peligroso! Un interruptor de mayor amperaje del necesario no protegerá adecuadamente los cables de tu instalación, lo que podría llevar a sobrecalentamiento, derretimiento del aislamiento y riesgo de incendio antes de que el interruptor se dispare.

¿Qué significa que un interruptor se "disparó"?

Significa que el interruptor ha detectado una sobrecarga o un cortocircuito y ha cortado automáticamente el suministro de energía al circuito para protegerlo. La palanca del interruptor se moverá a una posición intermedia o de "apagado".

¿Por qué mi interruptor se dispara constantemente?

Las razones más comunes son sobrecargas (demasiados aparatos conectados), cortocircuitos (cables dañados, aparatos defectuosos) o, en raras ocasiones, un interruptor defectuoso o fatigado. Es fundamental identificar la causa antes de reestablecerlo.

¿Necesito un interruptor diferente para cada aparato?

No necesariamente. Un interruptor termomagnético protege un circuito completo, que puede alimentar varias tomas de corriente o puntos de luz. Sin embargo, aparatos de alto consumo (como calentadores de agua, aires acondicionados grandes o motores) a menudo requieren un circuito dedicado con su propio interruptor termomagnético.

¿Cuál es la vida útil de un interruptor termomagnético?

Los interruptores termomagnéticos están diseñados para durar muchos años, incluso décadas, bajo condiciones normales de operación. Sin embargo, su vida útil puede reducirse si se someten a disparos frecuentes por cortocircuitos severos o si operan constantemente cerca de su límite de carga. Se recomienda reemplazarlos si presentan signos de daño físico, sobrecalentamiento o si se disparan inexplicablemente.

Elegir el interruptor termomagnético adecuado es una inversión en la seguridad y la eficiencia de tu instalación eléctrica. Al comprender los principios de su funcionamiento, las clasificaciones y los factores de selección, puedes tomar decisiones informadas que protejan tu patrimonio y, lo más importante, la vida de las personas. Siempre que tengas dudas, consulta a un electricista profesional certificado. Tu tranquilidad y seguridad no tienen precio.
