Centros de Carga Eléctrica: Cálculo y Elección

En el corazón de cualquier instalación eléctrica, ya sea en una vivienda, una oficina o una gran industria, reside un componente fundamental que garantiza la distribución segura y eficiente de la energía: el centro de carga eléctrica. Este dispositivo es mucho más que una simple caja con interruptores; es el guardián de tus aparatos electrónicos y la clave para prevenir accidentes eléctricos. Elegir y dimensionar correctamente un centro de carga no solo es una cuestión de funcionalidad, sino una prioridad de seguridad y eficiencia energética. Un sistema mal planificado puede llevar a sobrecargas, daños en equipos, fallos en el suministro e incluso riesgos de incendio. Por ello, comprender cómo se calcula su ubicación ideal y cómo seleccionar el modelo perfecto es indispensable para cualquier instalación eléctrica moderna.

A continuación, exploraremos en profundidad qué es un centro de carga, por qué su correcta elección es vital, los métodos para calcular su ubicación óptima y una guía detallada para tomar la mejor decisión al adquirir uno, asegurando así la protección de tus bienes y la tranquilidad de tus usuarios.

¿Qué es un Centro de Carga Eléctrica?

Un centro de carga, también conocido como tablero de distribución, panel de interruptores o caja de fusibles (aunque los fusibles son una tecnología más antigua), es el punto central desde el cual la energía eléctrica proveniente de la fuente principal (generalmente la acometida de la compañía eléctrica) se distribuye a los diferentes circuitos derivados de una instalación. Su función primordial es doble: por un lado, actúa como un punto de control y distribución, permitiendo dividir la energía en circuitos específicos para diferentes áreas o aparatos; por otro lado, y quizás lo más importante, proporciona protección contra sobrecargas y cortocircuitos. Esto lo logra a través de interruptores termomagnéticos (breakers) que se disparan automáticamente cuando detectan una corriente excesiva, interrumpiendo el flujo eléctrico y evitando daños a los cables, equipos o, lo que es más crítico, previniendo incendios.

Estos centros de carga son vitales para proteger equipos sensibles a las fluctuaciones de voltaje o anomalías eléctricas, como computadoras, sistemas de climatización o maquinaria industrial. Existen diversos tipos, adaptados a las necesidades de cada instalación:

• Centros de Carga Monofásicos: Los más comunes en viviendas y pequeñas oficinas. Utilizan una fase y un neutro para suministrar energía. Son ideales para cargas de bajo a mediano consumo.
• Centros de Carga Bifásicos: Utilizados en instalaciones con mayor demanda de energía, como algunas viviendas grandes o pequeños comercios. Emplean dos fases y un neutro, lo que permite manejar cargas mayores o aparatos que requieren 220V.
• Centros de Carga Trifásicos: Empleados principalmente en industrias, grandes comercios y edificios con equipos de alto consumo energético. Utilizan tres fases y un neutro, proporcionando una distribución de energía más equilibrada y potente, esencial para motores y maquinaria pesada.

La elección del tipo correcto es el primer paso para un suministro eléctrico estable y seguro.

La Importancia Crucial de un Centro de Carga Adecuado

La selección y el dimensionamiento adecuados de un centro de carga son pilares fundamentales para la seguridad y la eficiencia de cualquier instalación eléctrica. Ignorar estos aspectos puede tener consecuencias graves y costosas. Un centro de carga mal elegido o instalado es una receta para problemas recurrentes, desde interrupciones constantes del servicio hasta riesgos catastróficos.

Un centro de carga correctamente seleccionado:

• Evita Sobrecargas y Cortocircuitos: Al tener la capacidad adecuada y los interruptores correctos, previene que los circuitos manejen más corriente de la que pueden soportar, lo que podría derretir cables, dañar equipos o iniciar fuegos.
• Protege Dispositivos y Equipos: Funciona como un escudo para tus electrodomésticos, sistemas electrónicos y maquinaria, protegiéndolos de picos de tensión o anomalías eléctricas que podrían causarles daños irreparables.
• Optimiza el Consumo de Energía: Una distribución eficiente de la carga ayuda a evitar el calentamiento innecesario de los conductores, lo que se traduce en un menor desperdicio de energía y, por ende, en facturas de electricidad más bajas.
• Cumple con la Normativa de Seguridad: Las instalaciones eléctricas deben adherirse a códigos y normativas locales e internacionales. Un centro de carga adecuado garantiza el cumplimiento, evitando sanciones y asegurando un entorno seguro para los ocupantes.
• Facilita el Mantenimiento y las Futuras Ampliaciones: Un diseño bien estructurado permite un fácil acceso para el mantenimiento y ofrece la flexibilidad necesaria para añadir nuevos circuitos en el futuro sin comprometer la seguridad o la capacidad del sistema.

No considerar estos aspectos puede derivar en problemas como caídas de tensión, fallos en el suministro eléctrico, daños permanentes a equipos y, en el peor de los casos, riesgos de electrocución o incendios.

Cálculo del Centro de Carga Eléctrica: La Ciencia Detrás de la Distribución

El concepto de "centro de carga" en el contexto de cálculo se refiere al punto ideal donde se considera que todas las cargas eléctricas de un sistema están concentradas. Su cálculo no es arbitrario, sino que se basa en principios matemáticos para determinar la ubicación más eficiente y segura para el tablero principal, minimizando las pérdidas de energía y optimizando el diseño de los conductores. Este cálculo es crucial para el diseño de grandes instalaciones, donde la distribución de las cargas puede ser compleja y afectar significativamente la caída de tensión y el tamaño del cableado.

Cargas en Línea: El Método Básico

Para sistemas con cargas distribuidas a lo largo de una línea recta (por ejemplo, a lo largo de un pasillo o una nave industrial), el cálculo del centro de carga es análogo al cálculo de un centro de masa. Se utiliza la siguiente fórmula:

Centro de Carga (X) = Σ (Carga_i × Distancia_i) / Σ (Carga_i)

• Carga_i: Es la magnitud de cada carga parcial (en Amperios o Watts).
• Distancia_i: Es la distancia de cada carga parcial desde un punto de referencia (origen) en la línea.
• Σ: Representa la suma de todos los productos.

Ejemplo Simplificado:

Imaginemos una línea con tres cargas:

• Carga 1: 10A a 5 metros del origen.
• Carga 2: 20A a 15 metros del origen.
• Carga 3: 5A a 25 metros del origen.

Cálculo:

• (10A * 5m) = 50
• (20A * 15m) = 300
• (5A * 25m) = 125

Suma de (Carga_i × Distancia_i) = 50 + 300 + 125 = 475

Suma de Carga_i = 10A + 20A + 5A = 35A

Centro de Carga (X) = 475 / 35 = 13.57 metros desde el origen.

Este punto indica la distancia óptima para ubicar el centro de carga principal, minimizando la longitud total de los conductores y las caídas de tensión.

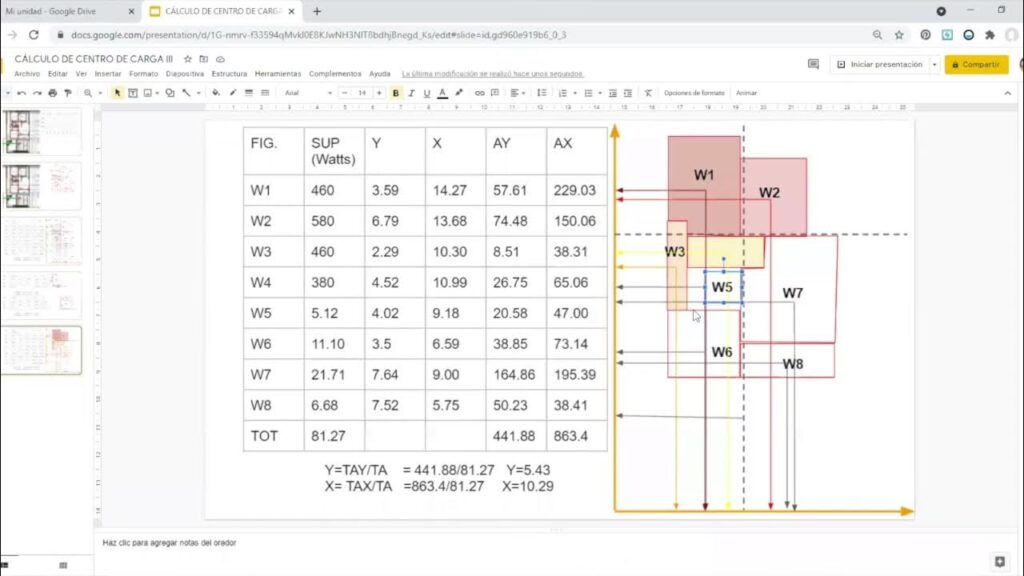

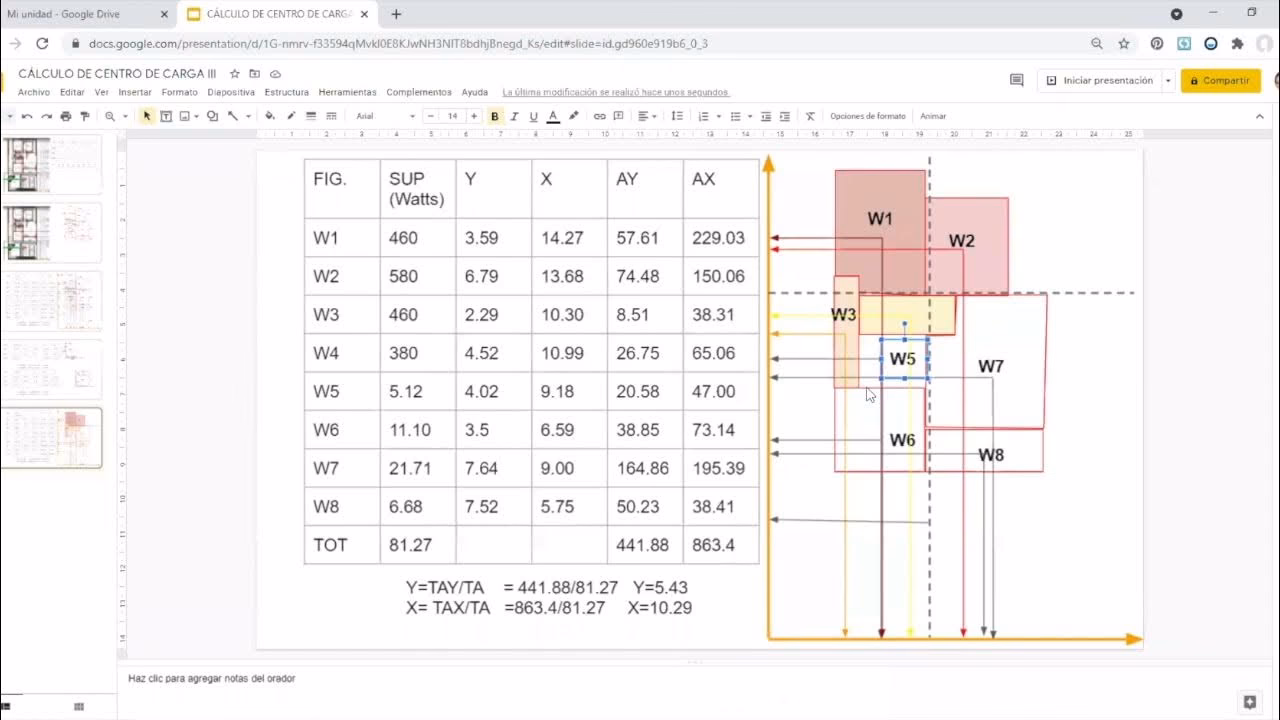

Cargas Distribuidas: Un Enfoque Bidimensional

Cuando las cargas están distribuidas en un área bidimensional (por ejemplo, en un plano de planta de un edificio), se utilizan coordenadas cartesianas para encontrar el punto de intersección que marca el centro de carga. Se calcula de forma similar para los ejes X e Y:

Centro de Carga (X) = Σ (Carga_i × X_i) / Σ (Carga_i)

Centro de Carga (Y) = Σ (Carga_i × Y_i) / Σ (Carga_i)

• X_i, Y_i: Son las coordenadas de cada carga parcial.

Este método es más complejo y requiere un levantamiento preciso de la ubicación y magnitud de todas las cargas en el plano. Una vez localizado el centro de carga, se calcula la distancia desde la fuente principal hasta este punto para diseñar los conductores adecuados, considerando la caída de tensión permitida.

¿Por qué es Vital Calcularlo Correctamente?

El cálculo preciso del centro de carga es fundamental para:

• Minimizar Caídas de Tensión: Si el centro de carga está muy lejos de las cargas principales, la resistencia de los cables causará una caída de tensión excesiva, lo que puede afectar el rendimiento de los equipos y aumentar el consumo de energía.
• Optimizar el Tamaño de los Conductores: Un cálculo adecuado permite seleccionar el calibre de cable más eficiente, evitando el sobredimensionamiento (que es costoso) o el subdimensionamiento (que es peligroso).
• Mejorar la Eficiencia Energética: Menores caídas de tensión significan menos pérdidas de energía en forma de calor en los conductores.
• Reducir Costos de Materiales: Al optimizar las longitudes y calibres de los cables, se pueden reducir significativamente los costos de instalación.

Para la mayoría de las instalaciones residenciales, este cálculo detallado no es tan crítico como en grandes edificaciones o industrias, donde la distribución de la carga es compleja y las distancias son mayores. Sin embargo, el principio subyacente de balancear la carga es siempre importante.

Guía Detallada para Elegir el Centro de Carga Ideal

La elección de un centro de carga adecuado es un paso crítico para garantizar la eficiencia, seguridad y durabilidad de cualquier sistema eléctrico. No es una decisión que deba tomarse a la ligera, ya que un error puede resultar en problemas operativos y riesgos significativos. Aquí te presentamos los pasos clave y las consideraciones esenciales para elegir el centro de carga ideal.

Paso 1: Evaluación de los Sistemas Eléctricos y Determinación de la Capacidad de Carga

Antes de seleccionar un centro de carga, es imprescindible realizar una evaluación exhaustiva de las necesidades energéticas de la instalación. Esto implica:

• Identificar el Tipo de Cargas: Determina qué tipo de equipos y aparatos se conectarán (iluminación, electrodomésticos, motores, equipos de oficina, maquinaria industrial, etc.).
• Calcular la Demanda Total de Energía (Carga Conectada): Suma la potencia (Watts o VA) de todos los dispositivos que estarán conectados. Es crucial considerar tanto las cargas continuas (que operan por 3 horas o más) como las no continuas. Para cargas continuas, la normativa suele exigir que el circuito y el dispositivo de protección tengan una capacidad del 125% de la carga nominal.
• Considerar la Carga Diversificada: No todos los aparatos funcionarán al mismo tiempo. Las normativas eléctricas (como el Código Eléctrico Nacional en muchos países) proporcionan factores de diversidad o demanda que permiten reducir la carga total calculada, evitando sobredimensionar el centro de carga. Sin embargo, es mejor pecar de precavido y planificar con un margen.
• Prever Futuras Ampliaciones: Es una buena práctica sobredimensionar ligeramente el centro de carga para permitir futuras adiciones de equipos o ampliaciones de la instalación sin necesidad de reemplazar el panel completo. Un 20-30% de capacidad extra es un margen razonable.

La capacidad del centro de carga se mide en Amperios (A). Debes asegurarte de que la capacidad nominal del centro de carga sea superior a la demanda total calculada de tu instalación.

Paso 2: Diseño Eléctrico y Compatibilidad con Paneles Eléctricos

El centro de carga debe integrarse perfectamente con el diseño eléctrico existente o planificado de la instalación. Esto incluye:

• Número de Circuitos: Determina cuántos circuitos derivados necesitarás. Cada grupo de tomas de corriente, cada circuito de iluminación y cada aparato de alto consumo (como un aire acondicionado, horno eléctrico o calentador de agua) generalmente requiere un circuito dedicado. Asegúrate de que el centro de carga tenga suficientes espacios para interruptores (polos) para acomodar todos los circuitos actuales y futuros.
• Voltaje y Fases: Confirma el voltaje de la instalación (120V, 240V, 480V, etc.) y el número de fases (monofásico, bifásico, trifásico). El centro de carga debe ser compatible con estos parámetros.
• Tipo de Interruptores: Considera si necesitarás interruptores termomagnéticos estándar, interruptores de falla a tierra (GFCI) para áreas húmedas como baños y cocinas, o interruptores de falla de arco (AFCI) para protección contra arcos eléctricos peligrosos en dormitorios y otras áreas específicas, según la normativa local.
• Marca y Modelo: Es recomendable elegir centros de carga de fabricantes reconocidos que garanticen la calidad y la disponibilidad de repuestos (interruptores).

Paso 3: Cumplimiento de la Normativa y Estándares de Seguridad

Este es un punto no negociable. El centro de carga debe cumplir estrictamente con todas las normativas y códigos eléctricos vigentes en tu región o país. Estas normativas están diseñadas para garantizar la seguridad de las personas y la propiedad. Algunos aspectos clave incluyen:

• Certificaciones: Busca sellos de aprobación de organismos reconocidos (UL en Norteamérica, CE en Europa, ANCE en México, etc.). Estas certificaciones garantizan que el producto ha sido probado y cumple con los estándares de seguridad y rendimiento.
• Espacio y Ubicación: Las normativas suelen especificar requisitos de espacio libre alrededor del centro de carga para operación y mantenimiento seguros, así como restricciones sobre su ubicación (no en baños, armarios de ropa, etc.).
• Puesta a Tierra: Asegúrate de que el centro de carga permita una correcta conexión al sistema de puesta a tierra de la instalación, fundamental para la seguridad.
• Etiquetado y Documentación: Un centro de carga bien instalado debe tener etiquetas claras para cada circuito y diagramas eléctricos que faciliten su comprensión y mantenimiento.

Siempre es aconsejable consultar con un electricista certificado o un ingeniero eléctrico para asegurar el cumplimiento total de la normativa.

Paso 4: Tipos de Centros de Carga Según la Aplicación

Como se mencionó, existen diferentes tipos que se adaptan a distintas necesidades. Aquí una comparativa que puede ayudar en la decisión:

Errores Comunes al Elegir o Instalar un Centro de Carga

Aunque la importancia de un centro de carga adecuado es clara, los errores son frecuentes y pueden tener consecuencias graves. Conocerlos ayuda a evitarlos:

• Subdimensionamiento de la Capacidad: Es el error más común y peligroso. Elegir un centro de carga con una capacidad (en Amperios) inferior a la demanda real o futura de la instalación. Esto lleva a sobrecargas constantes, disparos de interruptores y riesgo de incendio.
• Ignorar las Normativas Locales: Cada región tiene códigos eléctricos específicos. No cumplirlos puede resultar en multas, interrupciones del servicio y, lo que es peor, una instalación insegura que no pasará inspecciones.
• No Prever el Crecimiento Futuro: Instalar un centro de carga con el número justo de circuitos o la capacidad mínima requerida para el presente. Las necesidades eléctricas suelen aumentar con el tiempo, y no dejar espacio para la expansión implica costosas actualizaciones futuras.
• Ubicación Incorrecta: Colocar el centro de carga en lugares de difícil acceso, en ambientes húmedos sin la protección adecuada, o donde no se respetan los espacios libres exigidos por normativa.
• Mala Calidad de los Componentes: Optar por centros de carga o interruptores de marcas desconocidas o de baja calidad para ahorrar costos. Esto compromete la protección y la durabilidad del sistema.
• Instalación por Personal No Calificado: La instalación de un centro de carga es un trabajo eléctrico complejo que debe ser realizado por electricistas certificados. Un cableado incorrecto o conexiones flojas pueden generar puntos calientes, arcos eléctricos o fallas en el sistema.
• No Realizar un Balance de Cargas: Especialmente en sistemas bifásicos y trifásicos, no distribuir equitativamente las cargas entre las fases puede llevar a desequilibrios, sobrecalentamiento de una fase y un rendimiento ineficiente del sistema.

Preguntas Frecuentes sobre Centros de Carga Eléctrica

Aquí respondemos algunas de las dudas más comunes que surgen en torno a los centros de carga:

¿Qué es una sobrecarga eléctrica y cómo la previene un centro de carga?

Una sobrecarga ocurre cuando un circuito intenta extraer más corriente eléctrica de la que sus cables y dispositivos de protección pueden manejar de forma segura. El centro de carga previene esto mediante interruptores termomagnéticos (breakers). Cuando detectan una corriente excesiva (ya sea por un exceso de aparatos conectados o por un cortocircuito), se calientan o activan un mecanismo magnético, disparándose y cortando el suministro eléctrico al circuito afectado, protegiendo así el cableado y los equipos.

¿Con qué frecuencia debo revisar mi centro de carga?

Aunque los centros de carga están diseñados para ser duraderos, se recomienda una inspección visual anual por parte del propietario para detectar signos de desgaste o daños. Una revisión más exhaustiva por un electricista calificado debe realizarse cada 3 a 5 años en instalaciones residenciales y con mayor frecuencia en entornos comerciales o industriales, dependiendo del uso y las condiciones ambientales.

¿Necesito un electricista profesional para instalar o reemplazar un centro de carga?

Absolutamente sí. La instalación o reemplazo de un centro de carga implica trabajar con altos voltajes y corrientes, lo que representa un riesgo significativo de electrocución, incendio o daños graves si no se realiza correctamente. Un electricista certificado tiene el conocimiento, las herramientas y la experiencia para garantizar que el trabajo se realice de manera segura y conforme a todas las normativas.

¿Cuál es la diferencia entre un centro de carga y una caja de fusibles?

Ambos cumplen la función de proteger los circuitos contra sobrecargas, pero lo hacen de manera diferente. Una caja de fusibles utiliza fusibles que se queman y deben ser reemplazados después de una sobrecarga. Un centro de carga utiliza interruptores termomagnéticos (breakers) que simplemente se disparan y pueden ser restablecidos manualmente una vez que la falla ha sido corregida. Los centros de carga son más modernos, convenientes y seguros que las antiguas cajas de fusibles.

¿Qué significa el amperaje en un centro de carga?

El amperaje (A) de un centro de carga indica la máxima corriente total que el panel puede manejar de forma segura. Por ejemplo, un centro de carga de 100A puede soportar hasta 100 amperios de corriente total distribuida a través de todos sus circuitos. Es crucial que esta capacidad sea suficiente para la demanda máxima de tu instalación para evitar sobrecargas y garantizar la seguridad.

¿Puedo añadir más circuitos a un centro de carga existente?

Sí, si el centro de carga tiene espacios disponibles (polos libres) y su capacidad total (amperaje) no se excede con los nuevos circuitos. Sin embargo, siempre se debe consultar a un electricista para evaluar la capacidad restante y asegurar que la adición sea segura y cumpla con las normativas.

Consideraciones Finales para una Elección Acertada

La elección de un centro de carga no es solo la compra de un componente eléctrico; es una inversión en la seguridad, la eficiencia y la tranquilidad de tu propiedad. Un centro de carga bien seleccionado y correctamente instalado es la espina dorsal de un sistema eléctrico robusto y confiable. Recuerda que no se trata solo de la funcionalidad actual, sino también de la capacidad de adaptación a futuras necesidades y, sobre todo, de la protección de las vidas y los bienes.

Si bien la información proporcionada te da una base sólida, la complejidad de los sistemas eléctricos y la importancia de la seguridad hacen que la intervención profesional sea indispensable. Siempre consulta a un electricista certificado o a un ingeniero eléctrico para la evaluación de tus necesidades, el cálculo preciso de la carga y la instalación del centro de carga. Su experiencia garantizará que tu sistema eléctrico sea seguro, cumpla con todas las normativas y opere con la máxima eficiencia posible.
