En el mundo industrial y comercial moderno, la eficiencia energética no es solo una opción, sino una necesidad imperante. Uno de los pilares fundamentales para lograr esta eficiencia es la correcta gestión del factor de potencia, y aquí es donde los bancos de capacitores juegan un papel protagonista. Determinar la capacidad adecuada de un banco de capacitores no es una tarea trivial; requiere un análisis profundo y una comprensión clara de los principios eléctricos. Un cálculo preciso garantiza no solo el ahorro económico, sino también la estabilidad y la longevidad de los equipos eléctricos.
Este artículo desglosará las metodologías y consideraciones clave para calcular la capacidad de un banco de capacitores, asegurando que su sistema opere con la máxima eficiencia. Exploraremos desde los estudios técnicos necesarios hasta las fórmulas prácticas, brindándole el conocimiento para tomar decisiones informadas.
- ¿Qué es un Banco de Capacitores y Por Qué es Crucial su Capacidad?
- Conceptos Fundamentales para el Cálculo de la Capacidad
- Métodos para Determinar la Capacidad Requerida
- Factores Adicionales a Considerar al Seleccionar un Banco de Capacitores
- Beneficios de una Correcta Dimensión del Banco de Capacitores
- Preguntas Frecuentes (FAQ)
- Conclusión
¿Qué es un Banco de Capacitores y Por Qué es Crucial su Capacidad?
Un banco de capacitores es, en esencia, un conjunto de condensadores eléctricos conectados en serie o en paralelo, diseñado para inyectar potencia reactiva al sistema eléctrico. Su principal función es corregir el factor de potencia, que es una medida de la eficiencia con la que la energía eléctrica se convierte en trabajo útil. Un bajo factor de potencia indica que una parte significativa de la energía suministrada se utiliza para generar campos magnéticos (potencia reactiva) en lugar de realizar trabajo real, lo que se traduce en un desperdicio de energía y, a menudo, en penalizaciones por parte de las compañías eléctricas.
La capacidad de un banco de capacitores se mide en kilovoltamperios reactivos (kVAR) y es fundamental para compensar la potencia reactiva inductiva que consumen cargas como motores, transformadores y luces fluorescentes. Calcular correctamente esta capacidad es vital para:
- Reducir las facturas de electricidad: Al mejorar el factor de potencia, se disminuye la potencia aparente total, lo que puede llevar a menores cargos por demanda y evitar penalizaciones.
- Mejorar la calidad de la energía: Un factor de potencia corregido reduce las caídas de tensión y mejora la estabilidad del voltaje.
- Aumentar la capacidad del sistema: Al liberar capacidad en transformadores y conductores, permite conectar más carga sin necesidad de costosas actualizaciones de infraestructura.
- Prolongar la vida útil de los equipos: Menores corrientes y voltajes más estables reducen el estrés en los componentes eléctricos.
Conceptos Fundamentales para el Cálculo de la Capacidad
Antes de sumergirnos en los métodos de cálculo, es imprescindible entender algunos términos clave:

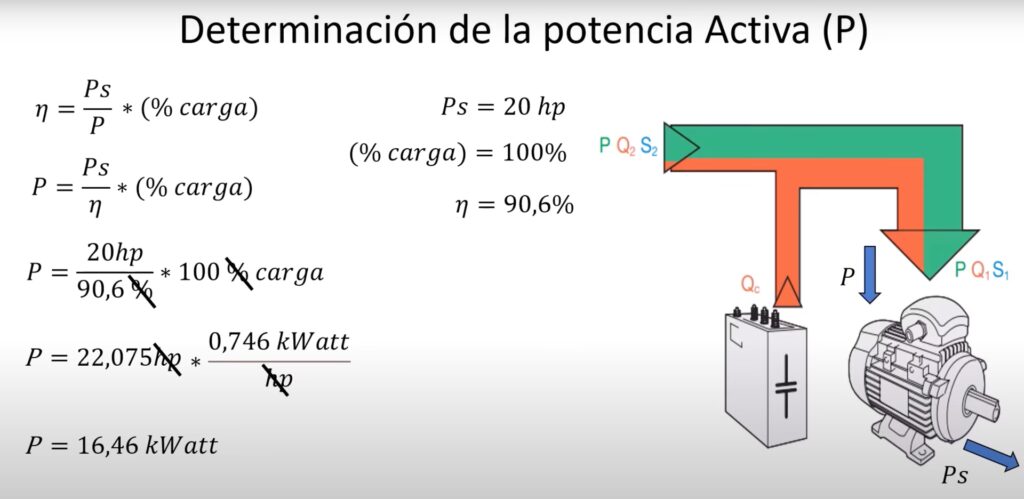

- Potencia Activa (kW): Es la potencia real que realiza trabajo útil, medida en kilovatios.
- Potencia Reactiva (kVAR): Es la potencia necesaria para crear y mantener campos magnéticos en cargas inductivas, medida en kilovoltamperios reactivos. Es la potencia que queremos compensar.
- Potencia Aparente (kVA): Es la suma vectorial de la potencia activa y la potencia reactiva, medida en kilovoltamperios. Es la potencia total que el sistema debe suministrar.
- Factor de Potencia (FP): Es la relación entre la potencia activa y la potencia aparente (coseno del ángulo de fase entre el voltaje y la corriente). Un FP ideal es 1 (o muy cercano a 1), indicando que toda la potencia se convierte en trabajo útil.
Métodos para Determinar la Capacidad Requerida
La determinación de la capacidad de un banco de capacitores no es un proceso único, sino que se basa en diferentes enfoques que se complementan para ofrecer una solución óptima.
1. Estudios de Flujos de Potencia
Estos estudios son análisis detallados del comportamiento de la red eléctrica en diferentes escenarios de carga. Se realizan bajo tres condiciones principales:
- Demanda Mínima: Evalúa el sistema cuando la carga es la más baja. Es crucial para evitar la sobrecompensación y el factor de potencia capacitivo.
- Demanda Media: Representa las condiciones operativas típicas y ayuda a dimensionar el banco para el uso diario.
- Demanda Máxima: Analiza el sistema cuando la carga es la más alta. Es fundamental para asegurar que el banco pueda corregir el factor de potencia incluso en los picos de consumo.
Los estudios de flujos de potencia permiten identificar los puntos de la red donde la corrección del factor de potencia es más efectiva y determinar la cantidad de kVAR necesaria en cada uno de ellos, considerando las variaciones horarias y estacionales de la carga.
2. Análisis de la Carga
Este método implica una monitorización y un análisis exhaustivo del perfil de consumo de energía de la instalación. Incluye:
- Curvas de Demanda Diaria: Muestran cómo varía el consumo de potencia activa y reactiva a lo largo del día.
- Perfiles de Potencia Real (kW), Reactiva (kVAR), Factor de Potencia (FP) y Voltaje: Estos datos se recopilan utilizando analizadores de redes eléctricas durante un período representativo (días o semanas). Permiten identificar los momentos de bajo factor de potencia y la magnitud de la potencia reactiva a compensar.
El objetivo de este análisis es dimensionar el banco de capacitores de tal manera que no esté entrando y saliendo constantemente de operación, lo cual podría reducir su vida útil y generar transitorios de voltaje.
3. Cálculo Matemático del kVAR Necesario
La capacidad del banco de capacitores necesaria para corregir el factor de potencia de un valor inicial a uno deseado se puede calcular utilizando la siguiente fórmula:
Qc = P_kW * (tan(arccos(FP_inicial)) - tan(arccos(FP_deseado)))
- Qc: Capacidad del banco de capacitores en kVAR.
- P_kW: Potencia activa (kW) de la carga que se desea corregir.
- FP_inicial: Factor de potencia actual de la carga (ejemplo: 0.8).
- FP_deseado: Factor de potencia objetivo (ejemplo: 0.95 o 0.98).
Ejemplo práctico:
Supongamos que una instalación tiene una potencia activa (P_kW) de 500 kW, un factor de potencia inicial (FP_inicial) de 0.75 y se desea corregirlo a un factor de potencia deseado (FP_deseado) de 0.98.
- Calcular el ángulo inicial:
arccos(0.75) ≈ 41.41 grados - Calcular la tangente inicial:
tan(41.41 grados) ≈ 0.8819 - Calcular el ángulo deseado:
arccos(0.98) ≈ 11.48 grados - Calcular la tangente deseada:
tan(11.48 grados) ≈ 0.2033
Qc = 500 kW * (0.8819 - 0.2033)
Qc = 500 kW * (0.6786)
Qc = 339.3 kVAR
Por lo tanto, se necesitaría un banco de capacitores de aproximadamente 340 kVAR para alcanzar el factor de potencia deseado.
Es importante destacar que existen herramientas y calculadoras en línea que automatizan este proceso, facilitando la determinación de los kVAR y, en algunos casos, la capacitancia en Faradios (F), aunque el kVAR es la unidad más común para la especificación de bancos de capacitores en aplicaciones industriales.
Factores Adicionales a Considerar al Seleccionar un Banco de Capacitores
Más allá del cálculo de la capacidad en kVAR, hay otros aspectos críticos que deben evaluarse para asegurar la selección y el funcionamiento óptimo del banco de capacitores.
Nivel de Tensión del Sistema
El banco de capacitores debe coincidir con el nivel de tensión de operación de su sistema eléctrico. Se fabrican para tensiones comunes como 220 V, 440 V, 480 V, 13.2 kV, etc. Es fundamental que la tensión nominal del capacitor sea igual o superior a la tensión de línea a la que estará conectado.
Tolerancia de Sobretensión
Es recomendable verificar la tolerancia de sobretensión del capacitor para evitar fallos prematuros por fluctuaciones eléctricas. Los capacitores suelen tener una tolerancia a sobretensiones momentáneas. Un diseño robusto incluirá esto para asegurar la fiabilidad a largo plazo.
Armónicos en la Red
En sistemas con una alta presencia de cargas no lineales (variadores de velocidad, hornos de arco, fuentes conmutadas, etc.), pueden generarse armónicos que distorsionan la onda de corriente y voltaje. Los capacitores son sensibles a los armónicos y pueden sobrecargarse o resonar con ellos. En estos casos, es necesario considerar bancos de capacitores con filtros de armónicos (bancos detuned) para proteger los capacitores y el sistema en general.
Tipo de Carga y Variación
Si la carga es constante, un banco de capacitores fijo puede ser suficiente. Sin embargo, si la carga varía significativamente a lo largo del día (lo más común en la mayoría de las industrias), un banco de capacitores automático o escalonado es la mejor opción. Estos bancos utilizan controladores que conectan o desconectan pasos de capacitores según la necesidad de potencia reactiva, manteniendo el factor de potencia dentro del rango deseado.
Ubicación de la Compensación
La compensación puede ser centralizada (en la acometida principal), por grupo (en subestaciones o centros de carga) o individual (en cargas específicas). La elección depende del tamaño de la instalación, la distribución de las cargas y la magnitud de la potencia reactiva a compensar. La compensación individual o por grupo suele ser más eficiente ya que reduce las pérdidas en los alimentadores.
Beneficios de una Correcta Dimensión del Banco de Capacitores
Una vez que se ha calculado y seleccionado el banco de capacitores con la capacidad adecuada, los beneficios se manifiestan de manera tangible:
| Beneficio | Descripción |
|---|---|
| Ahorro Energético | Reducción en la demanda de corriente, lo que disminuye las pérdidas por efecto Joule en cables y transformadores. |
| Evitar Penalizaciones | Las compañías eléctricas suelen aplicar recargos por bajo factor de potencia. Un banco de capacitores lo eleva por encima del umbral mínimo (usualmente 0.9 o 0.95), eliminando estas multas. |
| Mejora del Voltaje | Al reducir la corriente reactiva, se minimizan las caídas de tensión en los alimentadores, mejorando la regulación del voltaje en los puntos de consumo. |
| Aumento de Capacidad | Libera capacidad de corriente en transformadores, subestaciones y cables, permitiendo la conexión de nuevas cargas sin necesidad de invertir en infraestructura adicional. |
| Mayor Vida Útil de Equipos | Al operar con voltajes más estables y corrientes más bajas, los equipos eléctricos y electrónicos sufren menos estrés térmico y eléctrico, prolongando su vida útil. |
| Sostenibilidad Ambiental | Al optimizar el uso de la energía, se reduce la huella de carbono de la instalación. |
Preguntas Frecuentes (FAQ)
¿Qué es el factor de potencia y por qué es tan importante?
El factor de potencia es la relación entre la potencia activa (útil) y la potencia aparente (total). Es importante porque un bajo factor de potencia indica un uso ineficiente de la energía, lo que resulta en mayores pérdidas, caídas de tensión y posibles penalizaciones económicas por parte de la empresa suministradora de electricidad.
¿Qué sucede si un banco de capacitores es muy grande o muy pequeño?
Si el banco de capacitores es muy pequeño, no compensará completamente la potencia reactiva, y el factor de potencia no alcanzará el valor deseado, lo que significa que aún podría incurrir en penalizaciones y no obtendrá todos los beneficios. Si es muy grande (sobrecompensación), puede generar un factor de potencia capacitivo (adelantado), lo que también puede causar problemas como sobretensiones en el sistema, resonancias y un desgaste prematuro de los capacitores y otros equipos.
¿Necesito un banco de capacitores automático o fijo?
La elección depende de la variabilidad de su carga. Si su consumo de potencia reactiva es relativamente constante, un banco fijo puede ser suficiente. Sin embargo, si su carga fluctúa significativamente a lo largo del día o la semana (por ejemplo, en una fábrica con diferentes turnos o procesos), un banco automático es la opción preferible. Este se ajusta dinámicamente a la necesidad de kVAR, manteniendo siempre un factor de potencia óptimo.
¿Puedo calcularlo yo mismo o necesito un profesional?
Para cálculos básicos y pequeñas instalaciones con cargas estables, las fórmulas presentadas pueden ser una guía útil. Sin embargo, para instalaciones industriales o comerciales complejas, con cargas variables, armónicos, múltiples transformadores o requisitos específicos, es altamente recomendable contratar a un ingeniero eléctrico o un especialista en calidad de energía. Ellos pueden realizar estudios de flujos de potencia y análisis de armónicos, garantizando un dimensionamiento preciso y una solución óptima y segura.
¿Con qué frecuencia debo revisar el banco de capacitores?
Se recomienda realizar inspecciones periódicas (anuales o semestrales) para verificar la condición física de los capacitores, las conexiones, el estado de los fusibles y el funcionamiento del controlador automático. Los capacitores tienen una vida útil, y su capacidad puede degradarse con el tiempo, especialmente si están expuestos a sobretensiones o armónicos.
Conclusión
La correcta determinación de la capacidad de un banco de capacitores es una inversión estratégica que se traduce directamente en ahorro energético, mejora de la calidad de la energía y mayor eficiencia operativa. A través de estudios de flujos de potencia, análisis detallados de la carga y el uso de fórmulas precisas, es posible dimensionar un banco que se adapte perfectamente a las necesidades de su sistema eléctrico. Al considerar factores como la tensión, la tolerancia a sobretensiones y la presencia de armónicos, se asegura una solución robusta y duradera. Un banco de capacitores bien dimensionado no solo cumple con las regulaciones y evita penalizaciones, sino que también optimiza el rendimiento de toda su infraestructura eléctrica, representando un paso crucial hacia una gestión energética inteligente y sostenible.
